16 volt a/c strømforskyning

[lassemann]

Trenger tips til å lage en dønn stabil og bra strømforskyning til platespiller, en Thorens TD 318 fra 1987. Har modifisert denne med bl.a rega rb300 arm. Mekanismen med armløft og stans ved slutt er fjernet.

Veggvorten gir 16 volt a/c

Er ingen fagperson, men er relativt stabil med loddebolten. Har sjekket ELFA, men vet vel egentlig ikke hva jeg skal se etter..

Kan noen her på fora hjelpe meg sånn trinn for trinn (med teskje) da min forståelse er noe begrenset på området..

På forhånd takk!

Mvh
lassemann



[Gunzi]

Hva ønsker du å oppnå som ikke den originale 16V strømforsyningen gir deg? Thorens motorstyringen/motorene vil vel ikke ha mer enn 150mAh hvis jeg husker riktig...



[lassemann]

Hva ønsker du å oppnå som ikke den originale 16V strømforsyningen gir deg? Thorens motorene vil vel ikke ha mer enn 150mAh hvis jeg husker riktig...

Hei!

Ja, tanken var en noe mer stabil strømforskyning som kanskje kunne gjøre platespilleren bedre = bedre lyd.

Man leser om forbedrede strømforsyninger til andre platespillere, f.eks Linn LP12 og om forbedret lydkvalitet. Min ide var at med bedre strømforsyning vil motoren gå gjevnere og forbedre lydkvaliteten tilsvarende.

Jeg har gjort mye med denne spilleren, mest fordi det er gøy og resultatet så langt er meget vellykket etter mine ører.

Blekket er dempet i bunnen med bitumen, armen er noe moddet med ny intern kabling med cardas/cardas 5 pin dinplugg/sølvkabel fra SLCables til riaa. Motvekten i armen er frakoblet fysisk fra selve armrøret, noe som var en enorm forbedring.. Fjernet den sorte lakken på armen = mindre demping og friskere og mer transparent lyd.

Når alle disse modifiseringene har gitt et så godt resultat tenkte jeg at tiden nå var inne for å se på denne strømforsyningen og håpet at kanskje noen her på sentralen satt på den nødvendige kompetanse.

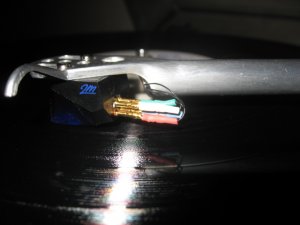

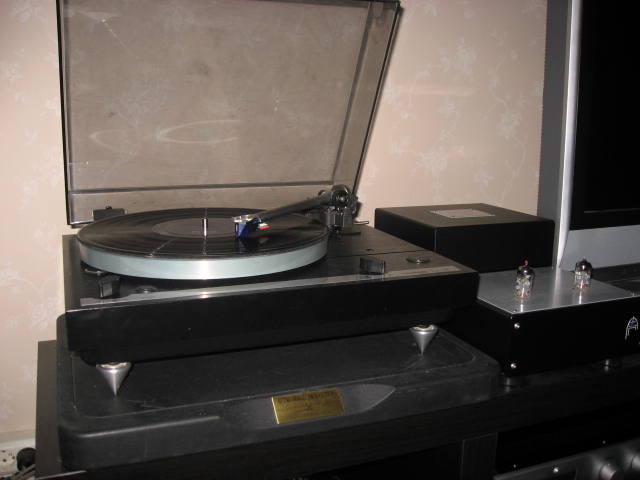

Legger ved et par bilder av prosjektet..

Mvh
lassemann



[Gunzi]

Arti prosjekt lassemann - likte utseendeet på arma etter fjerning av lakk. Brukte du kjemikalier eller manuell sliping?

Vil også selv gjerne vite om noen har forbedringspunkter til akkurat dette. Bo på Opus/Rauna-sidene er klar på at han ikke mener det er hensiktsmessig å bytte eller endre fra den originale lille veggvorta som følger Opusspillerne, hos Thorensfolk har jeg fått samme svar, mens fra Linn leiren og andre er det erklært lære at endrede strømforsyninger er saliggjørende.

Kan noe endres på en standard ekstern powersupply til en Thorens, Opus eller andre spillere med liten plugg i chassiet der ledning fra 16V eller 24V veggvorte skal plugges inn?



[KJ]

Trenger tips til å lage en dønn stabil og bra strømforskyning til platespiller, en Thorens TD 318 fra 1987. Har modifisert denne med bl.a rega rb300 arm. Mekanismen med armløft og stans ved slutt er fjernet.

Veggvorten gir 16 volt a/c

Er ingen fagperson, men er relativt stabil med loddebolten. Har sjekket ELFA, men vet vel egentlig ikke hva jeg skal se etter..

Kan noen her på fora hjelpe meg sånn trinn for trinn (med teskje) da min forståelse er noe begrenset på området..

På forhånd takk!

Mvh
lassemann

t.o. std trafo med 15VAC og ca 4VA (evt +++) fungerer helt fint.

mvh
KJ



[lassemann]

Arti prosjekt lassemann - likte utseendeet på arma etter fjerning av lakk. Brukte du kjemikalier eller manuell sliping?

Brukte malingsfjerner fra Biltema, malingen gikk lett av. Men armen er ikke spesielt pen i metallet. Pusset derfor godt over med 240 smergelpapir og stålull. Polerte tilslutt med stålpolish. Ble ikke så aller verst..

Til KJ:

Takk for tipset! Skal sjekke opp..

mvh
lassemann



[habicht]

Hi

Mykke morsomt man kan gjøre med disse thorens spillerene.
Sjekk
http://www.theanalogdept.com/
www.thorens-info.de
og http://www.phonosophie.de/
de lager deler til thorens inklusive psu.
Alternativ er også å søke etter diy armageddon (naim lp12 psu)

hilsen

Habicht



[Audiomix]

Hvis jeg ikke husker mye feil, gir den eksterne 16V trafoen spenning til den interne elektronikken. Der ligger også motorstyringen.
Effektforbruket er helt minimalt.
Om du tror det kan bli bedre på noe vis, må du bygge om det interne i spilleren.
Bytte av ekstern trafo blir omtrent som å bytte strømleverandør.



[maxmekker_com]

Hvis jeg ikke har misforstått helt så vil AC spenninga aldri bli noe bedre enn hva stabeliteten på primærsiden er, varierer den vil også sekundærsiden variere.

DC er jo noe helt annet :



[lassemann]

Hvis jeg ikke husker mye feil, gir den eksterne 16V trafoen spenning til den interne elektronikken. Der ligger også motorstyringen.
Effektforbruket er helt minimalt.
Om du tror det kan bli bedre på noe vis, må du bygge om det interne i spilleren.
Bytte av ekstern trafo blir omtrent som å bytte strømleverandør.

Hei!

Dette er riktig. Denne spilleren har et innebygd kretskort med motorstyring og styring for halvautomatikk. Jeg har koplet bort halvautomatikken, mens motorstyring fortsatt er inntakt. Spilleren har en startknapp og bryter for 33 og 45 omdreininger. Dette benyttes fortsatt. Det kan se ut som motoren er på 8 volt dc? Kan det stemme? Jeg ser på printet at der sitter en likeretter. Jeg antar derfor at motoren er dc drevet. Tanken har streifet meg å kutte ut hele printet og kun gitt strøm til motor via en ny ekstern strømforsyning. Men det spørs om det er verdt styret for en slik enkel platespiller..

Jeg skjønner det er delte meninger om dette og om det virkelig er et poeng å gjøre noe i det hele tatt. Det fungerer i dag og veldig plaget av ugjevn gange er spilleren ikke. Det er vel mer behovet for ytterligere forbedringer som stadig driver meg.. Jeg var vel mer ute etter å fiske erfaringer om dette har noe for seg eller ikke. Foreløpig er svaret å ikke gjøre noe mer ut av det..

Takker for alle innspill så langt!

mvh
lassemann



[KJ]

...
Dette er riktig. Denne spilleren har et innebygd kretskort med motorstyring og styring for halvautomatikk. Jeg har koplet bort halvautomatikken, mens motorstyring fortsatt er inntakt. Spilleren har en startknapp og bryter for 33 og 45 omdreininger. Dette benyttes fortsatt. Det kan se ut som motoren er på 8 volt dc? Kan det stemme? Jeg ser på printet at der sitter en likeretter. Jeg antar derfor at motoren er dc drevet. Tanken har streifet meg å kutte ut hele printet og kun gitt strøm til motor via en ny ekstern strømforsyning. Men det spørs om det er verdt styret for en slik enkel platespiller..
...

Motoren skal være en AC motor, jeg husker i forbifarten ikke om det er 16 poler eller 24 poler (magnetiske poler). Kretskortet er til regenerering av AC. Du finner biter av servicemanualen her: http://www.theanalogdept.com/td3xxsvc.htm

Vær oppmerksom på at du kan ha en annen versjon av td318, så det kan være noen deler som avviker.

På sviktende hukommelse så trodde jeg ikke det var elektronisk motorstyring på td318, og der tok jeg feil ... Dersom du evt skal gjøre noe med dette så er det ganske begrenset hvor langt du kommer uten inngående kunnskap om motorstyringen. Jeg ville ha begrenset meg til 1) vurdere å flytte likerettingen ut av platespilleren og laget en litt kraftig ekstern DC strømforsyning; og 2) evt laget en skjermboks rundt motorstyringen.

mvh
KJ



[Audiomix]

Jeg har ikke noe originalt skjema, men jeg tror det er omtrent slik:
Veggvorta leverer 16V AC til spilleren. Det er intern strømforsyning som tar denne og lager DC.
Så spørs det om motoren går på den AC som kommer utenfra eller på internt generert AC.
Et nederlandsk firma har en konstruksjon som gjør om alt dette. Tanken er sikkert å få en mye bedre spiller.
Se om du finner noe fornuftig hos http://www.transparentsound.com
Jeg har bare en papirkopi.

Sjekket linken. Den fungerer.
Gå til "Projects" og videre til (Thorens) TD316.
