1diffqc generasjon1 kritisk oppdatering

[modulardesign]

Det var en feil i installasjonsveiledningen her. 5. Sørg for at bias trim potten er stilt inn for maksimal motstand ved å stille bias trimmeren helt tilbake mot klokken.
Dette kan føre til at transistorene Q3, Q4, Q5, Q9, Q10, Q11, Q12 blåser ut ved oppstart. den burde heller lese
5. Sørg for at bias trim potten er stilt inn for maksimal motstand ved å stille bias trimmeren helt med klokken



[modulardesign]

Grunnleggende testprosedyre

1. Sjekk brettet for eventuelle defekter.
2. Plasser kretskortet på en ikke-ledende overflate.
3. Sett de to DC-arbeidsbenkens strømforsyninger til henholdsvis 20VDC og 300mA.
4.Koble en av de svarte terminalene til den andre røde terminalen for å produsere null volt, så nå har du en (+20,0,-20)VDC dobbel forsyning. Eller bruk en benkstrømforsyning med dobbel spenning og juster utgangsspenningen til +/-20VDC, 300mA. Dette er viktig enten du tester forsterkeren med eller uten hovedkjøleribben.
5. Koble benkspenning 0 til PCB PWR GND, -20 til PCB -40VDC,+20 til PCB +40VDC, og slå på utgangen.
6. Mål spenningen over R11 med et multimeter og juster R24 til spenningen over R11 viser 17mV.
7. Bruk et multimeter til å måle spenningen mellom PWR GND- og SPEAKER-terminalene. Denne bør helst være mindre enn 50mV.
8. Bruk en funksjonsgenerator til å påføre 20Hz, 1kHz og 20kHz sinusbølger på 0,2V til signal- og GND-terminalene til PCB.
9. Bruk et oscilloskop mellom høyttaler GND og SPEAKER, observer det resulterende signalet. Det skal ikke være ringing eller svingninger.



[modulardesign]



[modulardesign]

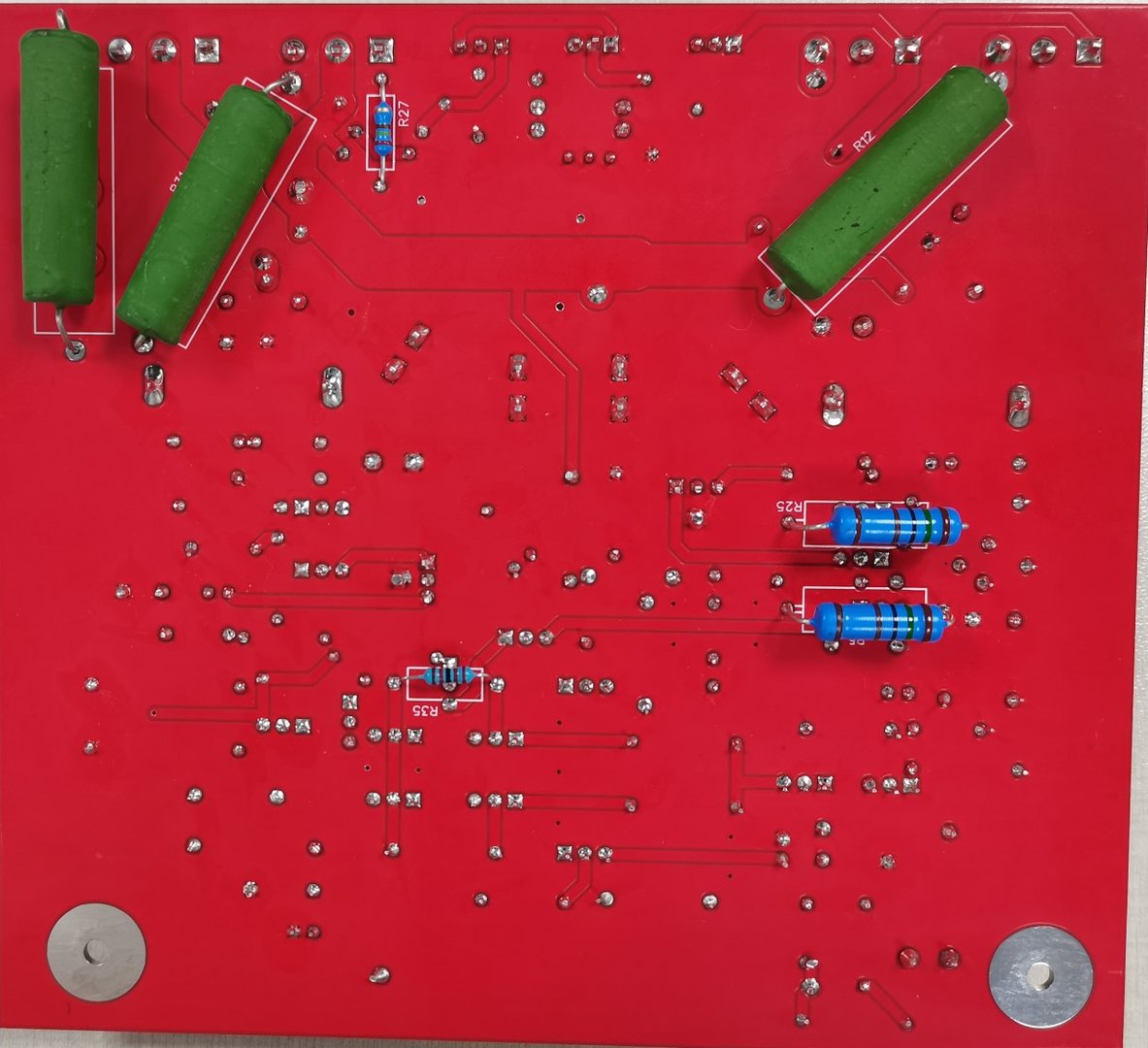

For de som er midt i å bygge din egen 1diffqc. Litt hjelp til deg.

Endre R14 til 1k8.

R24 er en pott med 25 omdreininger, sentrer den ved 12 omdreininger, og start deretter justeringene derfra. Mål spenningen over R11 med et multimeter og juster R24 til spenningen over R11 viser mellom 10mV til 20mV.



[modulardesign]

Drop-in erstatning for Q12 MPSW42 er ZTX696B
Endre R29 til 620.

Bias output darlingtons med 100mA for bedre ytelse THD vil være rundt 0,05%

Jeg håper dette har ordnet hodepinen din



[modulardesign]

Her er en toppvisning av 2022-versjonen med SANKEN-transistorer



[modulardesign]

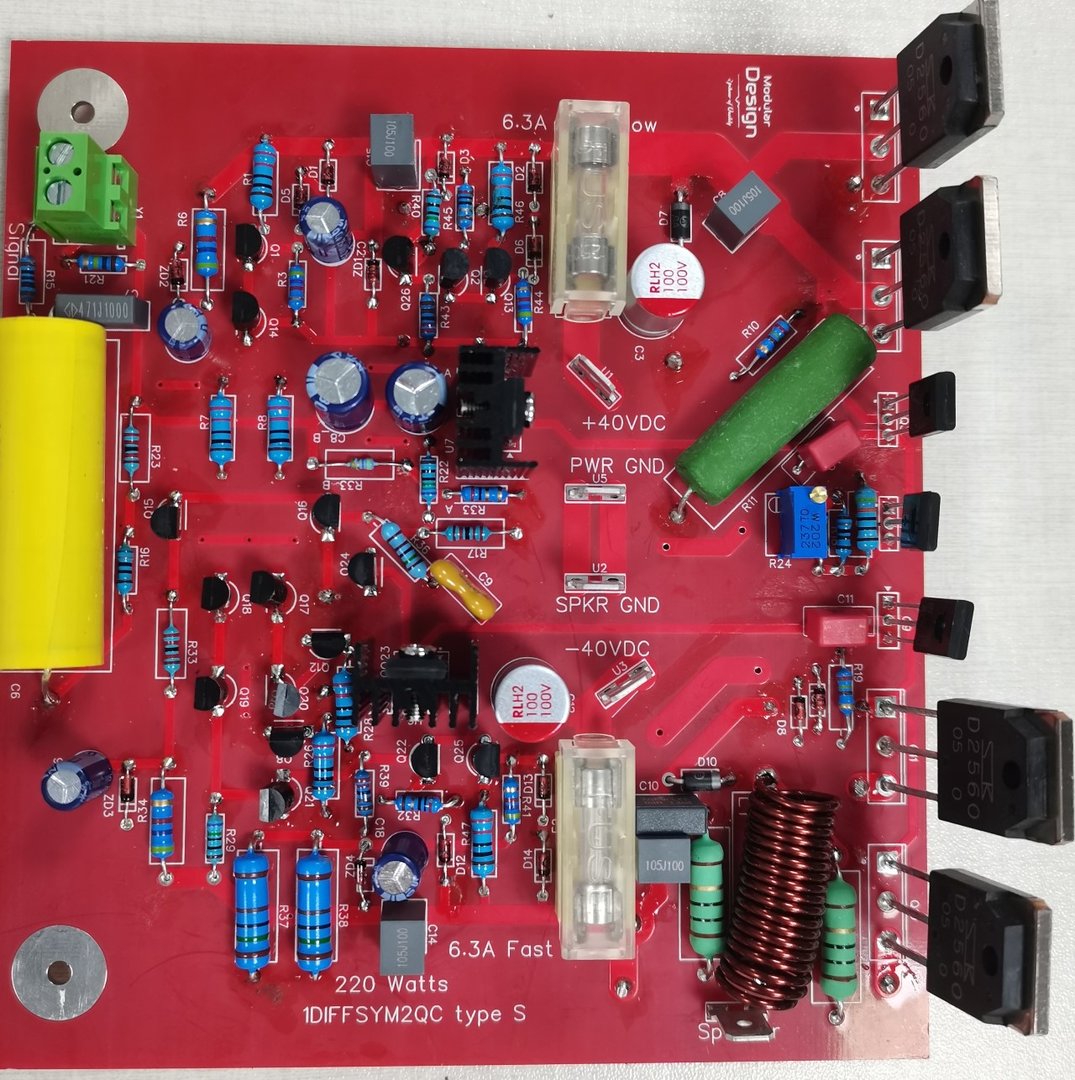

Her er en etterkommer av 1DIFFQC, 1DIFFSYM2QC er også en kvasi-komplementær design, håper du liker øyegodteri, det har vært litt av en reise



[modulardesign]

En underholdende video om reisen
