Adyton XP-3

[thorerjo]

Har kjøpt en Adyton XP-3 forsterker brukt.Den fungerer greit men vifta bråker en del og den går for fullt hele tiden.Noen som har et tips om vifte som ikke bråker så mye?.Den er ca 10+10 cm.Har også lyst på å bytte ladelyttene og tar også imot råd her.Har ikke åpnet forsterkeren ennå så jeg vet ikke verdiene men tenker mest på produsent og type.



[roadrune]

Hvis du ikke har gjort det, så er det en del å hente på å rengjøre vifte og kanaler.



[thorerjo]

Takk for det roadrune.Det virker som om støyen kommer mye fra kjølekanalene og ikke så mye vifta.Det er montert Dynamic Presision vifte på ampen.



[Hifimontøren]

Ta kontakt med Asle Kvernmark.
Han har vert med og utvikle og produsere Adyton.
Han driver elektronikkservise og rep. av Adyton i Trondheim.
Meget hyggelig kar gir deg gode råd og svar på telefonen.
Du treffer han på tlf. 99268182.

Mvh
Frode



[ivarwa]

Er vanlig standard datavifte,kjøp en som flytter mer luft og bråker mindre,koster ikke mer enn en hundrelapp

Sent fra min HUAWEI CUN-L21 via Tapatalk



[Leikis Lyd]

Står ampen åpent og du ikke skal drive subber ned i 1-2 ohm så trenger du neppe vifte. På en jeg hadde så fjernet jeg viften.
Kobblet også bort potmetrene i front i samme slengen.



[thorerjo]

Jeg har koblet fra viften.Temperaturen på kjøleribbene blir ca 40c.etter å ha statt på i 3 timer og spilt.



[Leikis Lyd]

40 grader er null problemer, nesten bare bra at den går med en fin tempratur Du kan bekymre deg litt når den passerer 55-60 grader



[thorerjo]

Har lyst til å bytte power-kondisene.De er på 33 000 uf 100 vdc og måler 100+77 mm.Elfa har ingen som passer her.Vet ikke hvor jeg kan kjøpe disse.Har også lyst til å bytte av/på bryteren.Noen som vet om det går full spenning over bryteren eller om den går til et rele?.Har agentur fra Rafi på jobben som har meget høy kvalitet.Ev de som takler 250v tåler bare 4A ev.RAFI GmbH & Co. KG - LUMOTAST FK



[thorerjo]

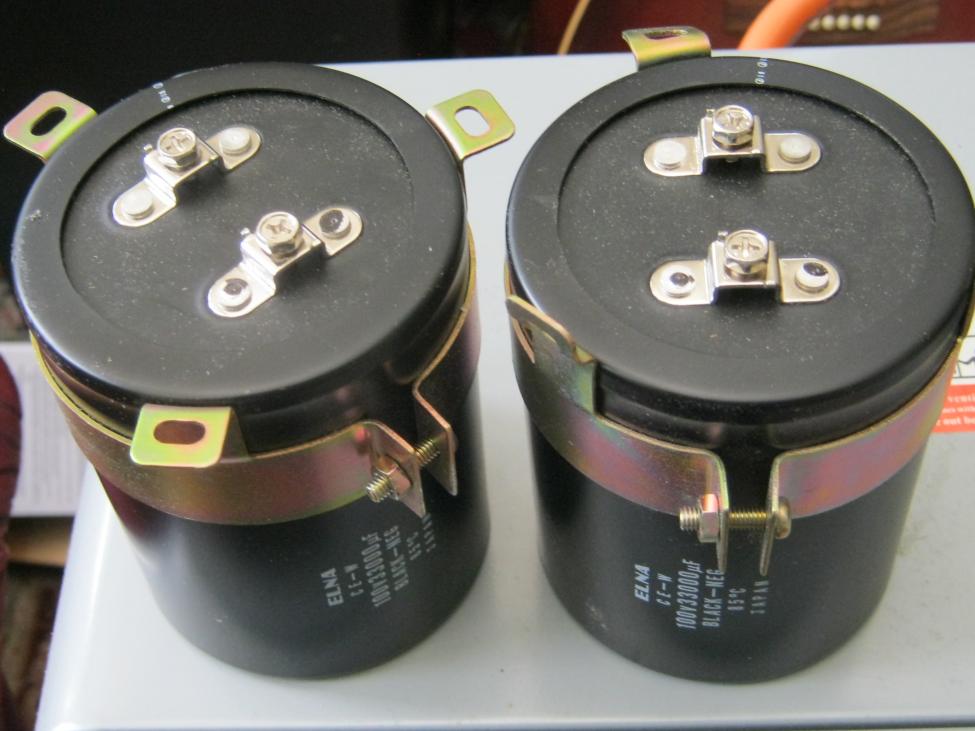

Elna

Da kom disse bamsene i posten i dag!.



[thorerjo]

Ivrig!

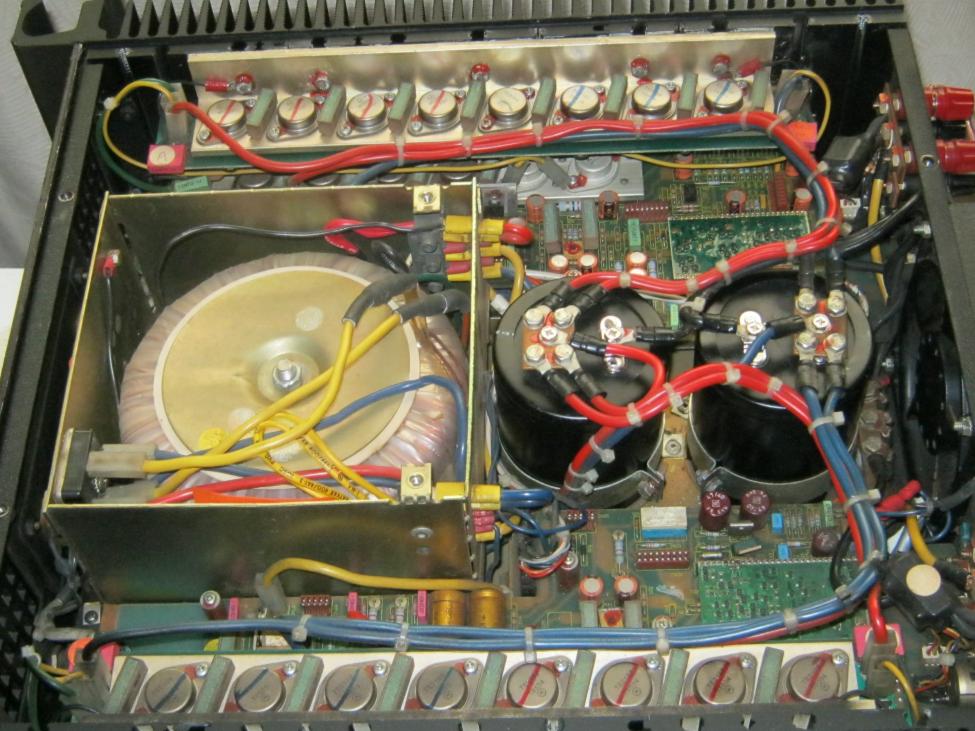

Da er de nye kondisene på plass.En del knoting og det gikk uten fyrverkeri og bomber!.Ble mindre brum i trafoen.



[BerntJ]

Vet noen hvilket fabrikat det er på "volumkontrollen" på fronten? 4,7K ser det ut som. VH. Bernt



[Torvbakkane]

Ivrig!

Da er de nye kondisene på plass.En del knoting og det gikk uten fyrverkeri og bomber!.Ble mindre brum i trafoen.
Vis vedlegget 444514

Da har eg fått ein sådann Adyton XP-3 forsterker inn dørane, den har levd ett hardt liv og har pr nå ein feil på eine inngangen. Har livnerd seg i PA-miljøet...

Bilder her under av forsterkeren:

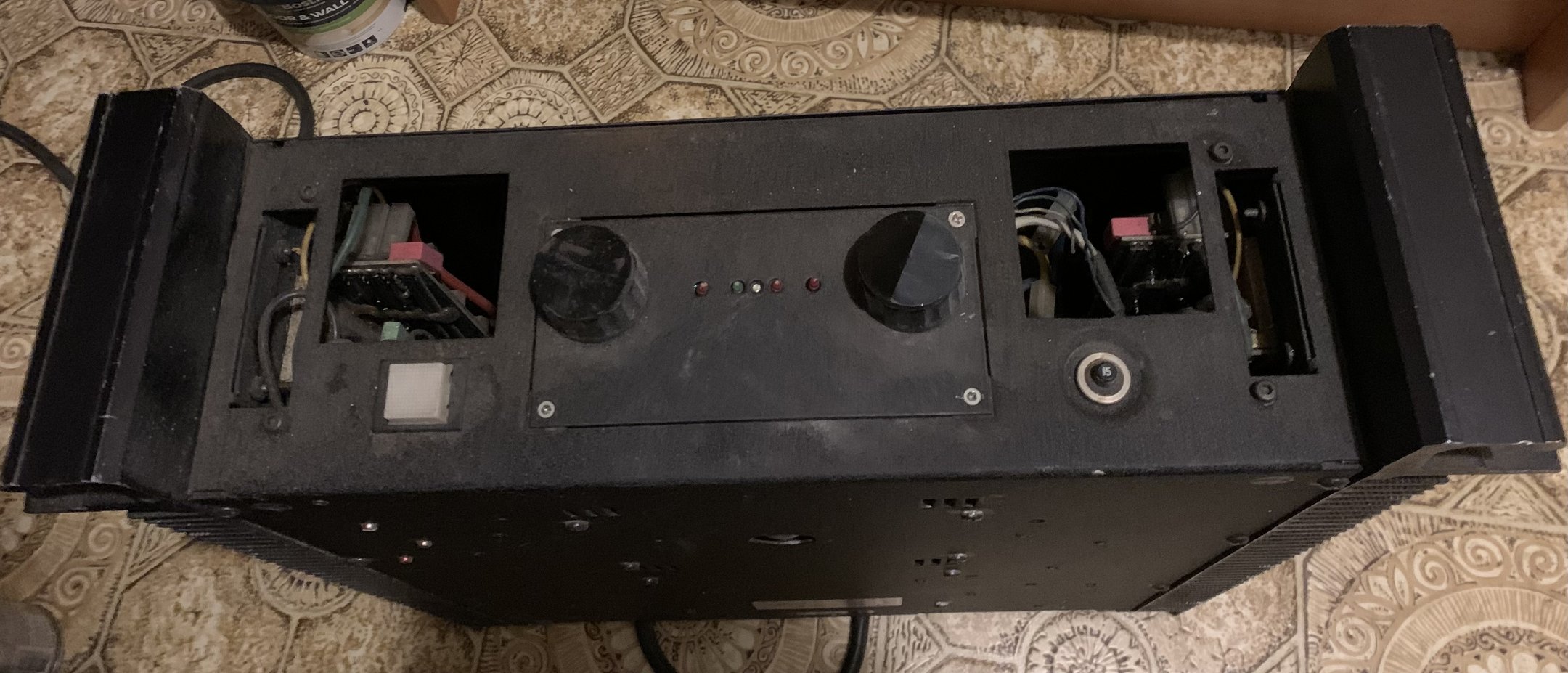

Front, mangler noen deksler...

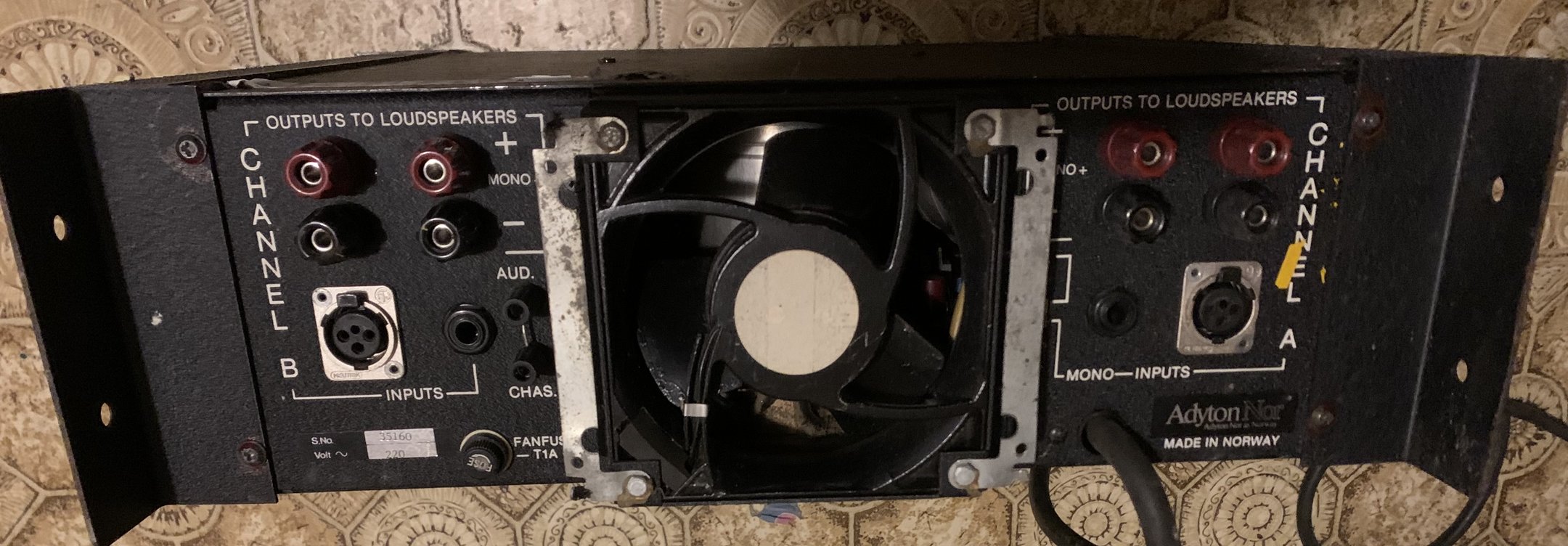

Bakplate, filter deksel mangler på vifte...

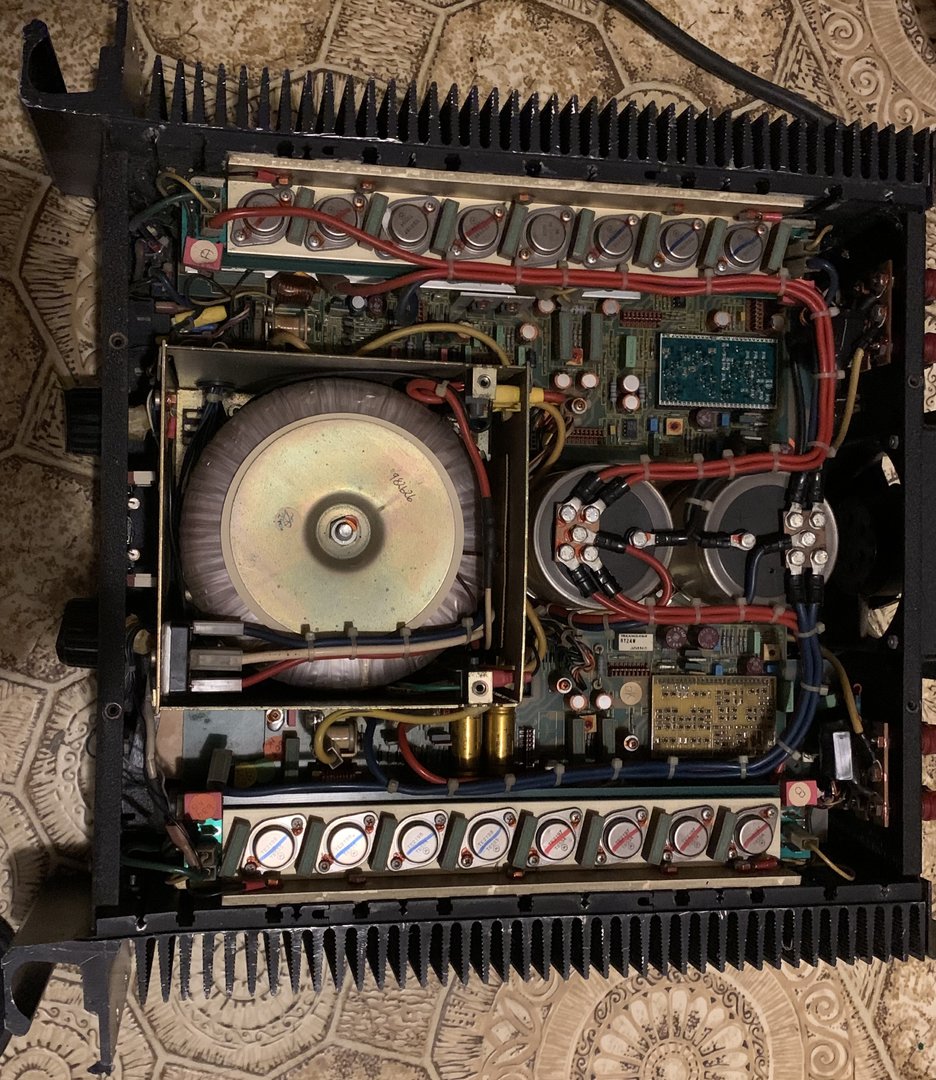

Oversikt inne i forsterkeren, volume kontrollene ser ut til å vere koblet bort...

Er det noen som veit om der er mulighet å få fatt i skjema for denne forsterkeren noen steder?


Mvh
Helge



[Leikis Lyd]

Jeg savner bias justerings prosedyren på xp3d.



[El-retur]

Altid likt de forsterkerene,hvilke utgangs transistorer bruker de?



[Torvbakkane]

Altid likt de forsterkerene,hvilke utgangs transistorer bruker de?

Å finne datablad for disse utgangene er ikkje lett, er Motorola transistorer av typen henholdsvis TE2197/TE2198.
Er brukt 6 par av dei i kvar kanal + ett par med MOSFET 2SK175/2SJ56. Disse i TO3 utførelse er montert på 2 alu-vinkler (på kvar side).
Men ein ser berre transistorene på den eine alu-vinkelen på høgre og venstre side.
Ett sted stod det noe om at disse TE..... transistorene var i spesialutførelse, den kommersielle er MJ15....4/3 transistoren fra Motorola, Mosfetene er fra Hitachi.

Meir har eg ikkje funnet ut. Men fint om noen har skjema for denne forsterkeren.



[BerntJ]

Virker som det er en blanding mellom Hitachi Power Mosfet og Bipolare transistorer på utgangen. Kanskje Mosfet Drivere? Ved rundt 100 milliAmpere var Hitachi Power Mosfet termisk stabil så strømmen steg ikke til Termic Runaway som bipolare transistorer var plaget med. ( blir varmere, Strømmen øker osv, osv )
2SK175 gir 8 Ampere og tåler 180 Volt. 1 Ampere mer enn 2SK135 som tåler 7 Ampere og 160 Volt. Alle " Klassiske Hitachi" MOSFET utgangstransistorer er oppgitt til å tåle 120 Volt og 7 Ampere. 2SK133 og opp. 100 milliampere var oppgitt som stabilt arbeidspunkt og jeg klarte bare å ødelegge en transistor på mine år med disse arbeidshestene. Selv med 300 milliampere...

Skulle gjerne sett skjema, jeg og. BJ.



[El-retur]

Å finne datablad for disse utgangene er ikkje lett, er Motorola transistorer av typen henholdsvis TE2197/TE2198.
Er brukt 6 par av dei i kvar kanal + ett par med MOSFET 2SK175/2SJ56. Disse i TO3 utførelse er montert på 2 alu-vinkler (på kvar side).
Men ein ser berre transistorene på den eine alu-vinkelen på høgre og venstre side.
Ett sted stod det noe om at disse TE..... transistorene var i spesialutførelse, den kommersielle er MJ15....4/3 transistoren fra Motorola, Mosfetene er fra Hitachi.

Meir har eg ikkje funnet ut. Men fint om noen har skjema for denne forsterkeren.

Det var det jeg syntes å huske at de hadde noen rare nummer + noen mosfet,tror muligens jeg har noen nye ubrukte transistorer liggende om jeg ikke tar feil.



[Trondmeg]

Mulig jeg har skjema. PM meg med epost oppgitt så kan mirakler skje.

Edit: Jeg har sjekket og mine skjemaer gjelder Soundcraft SA150 og SA600. Jeg er ikke sikker, men tror dette tilsvarer Adytons modeller XP1 og/eller XP2. Tror skjemaet også i stor grad er gyldig for de større modellene.
