ArneM´s OB i andre utgave (AE Dipole 15 LO++)

Diskusjonstråd Se tråd i gallerivisning

  • ArneM

    Dsp er et must !
    Ble medlem
    17.01.2012
    Innlegg
    2.032
    Antall liker
    2.251
    Sted
    Andebu , Vestfold
    Torget vurderinger
    30
    Da var jeg endelig i gang igjen med nytt Ob prosjekt .
    Denne gang med resirkulerte enheter fra HEL / Hornlyd .
    Elementene (AE 15 og Jbl 2119) har vært ute å reist litt siden Hornlyd solgte dem.
    Har i fra før liggende Beyma Tpl 150 som og vil bli satt i tjeneste igjen.
    Kilde er også som sist Mac Mini og Mini dsp 4x10 Hd som filter og eq.
    Forsterkning Hypex :
    4 x Ucd 180 og 2 x Ucd 400

    Har et rom som som måler ca 3,30 x 5,15 så ikke mange kvadratmeter men har ingen inredningsmesige begrensninger så akustiske tiltak kommer !


    Vedlegg

    ArneM

    Dsp er et must !
    Ble medlem
    17.01.2012
    Innlegg
    2.032
    Antall liker
    2.251
    Sted
    Andebu , Vestfold
    Torget vurderinger
    30
    Jo takk for det ..
    Må begynne en plass :)

    Mye morro å lese i flere tråder her inne så inspirasjon mangler jo ikke.....


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.777
    Antall liker
    11.219
    Sted
    Hjemme
    Torget vurderinger
    3
    Synest du begynner riktig i hvertfall! :)
    Er du fornøyd selv med hvordan det låter?


    trosse1

    Hi-Fi freak
    Ble medlem
    22.02.2012
    Innlegg
    2.645
    Antall liker
    2.343
    Torget vurderinger
    75
    Kjempe flott utseende

    Tør du å vise baksiden:rolleyes:
    Spennende å se hvordan du har bygd opp støttene


    ArneM

    Dsp er et must !
    Ble medlem
    17.01.2012
    Innlegg
    2.032
    Antall liker
    2.251
    Sted
    Andebu , Vestfold
    Torget vurderinger
    30
    Bakside bilde skal bli ,
    men er ikke stort mer enn en grov ramme foreløpig,med et par støtter nederst for å holde litt vinkling bakover.
    Baffel er 30 mm heltre fra benkeplater.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.754
    Antall liker
    10.550
    Torget vurderinger
    10
    Etikettene på magnetene skryter hvertfall :)


    ArneM

    Dsp er et must !
    Ble medlem
    17.01.2012
    Innlegg
    2.032
    Antall liker
    2.251
    Sted
    Andebu , Vestfold
    Torget vurderinger
    30
    Det låter ikke værst , har bra output fra ca 30 uten eq nedover , jobber mest med å få det til henge sammen oppover.
    Og demping av rom pusles det og med.


    ArneM

    Dsp er et must !
    Ble medlem
    17.01.2012
    Innlegg
    2.032
    Antall liker
    2.251
    Sted
    Andebu , Vestfold
    Torget vurderinger
    30
    Joda , er en bra begynnelse .
    Sliter med dippen på ca 170 som må bort for å få safta på plass i grunntonene.


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.777
    Antall liker
    11.219
    Sted
    Hjemme
    Torget vurderinger
    3
    Joda , er en bra begynnelse .
    Sliter med dippen på ca 170 som må bort for å få safta på plass i grunntonene.
    Velkommen til dipolenes verden og hubbabubba målinger ;)

    Prøv med en sekk glava bak høyttalerne, dyner puter alt mulig rart og se hva som skjer.

    Skimter jeg dipolpeak ved 210hz?


    ArneM

    Dsp er et must !
    Ble medlem
    17.01.2012
    Innlegg
    2.032
    Antall liker
    2.251
    Sted
    Andebu , Vestfold
    Torget vurderinger
    30
    Akustiske tiltak er i planleggingsfasen,må ut i en butikk å to for å se hva som er å få lokalt.
    Har satt inn et par madrasser å det hjalp med det lille jeg har fått lytte etterpå.
    Dipolpeak ligger rundt det ja men skal være borte pga 48db deling.
    Må være noe i rommet i tillegg.
    Har et teppe type loddent som skal opp i taket.

    Glava har jeg liggende og har fått et par sengetrekk som skal fylles og prøves .


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.777
    Antall liker
    11.219
    Sted
    Hjemme
    Torget vurderinger
    3
    Du kan forsøke med heftig demping på bakside.
    Jeg har ikke prøvd selv, bare godtar det slik det er.
    Låter greit.

    En annen ting er dele JBL over dipolpeak, så basser under.

    Bare prøve seg frem :)
    Men det låter vel ganske greit allerede?


    The Shy

    Æresmedlem
    Ble medlem
    10.04.2017
    Innlegg
    10.506
    Antall liker
    14.206
    Sted
    Langesund
    Ser unektelig meget spennende ut dette. Hadde vært moro og hørt. Har selv AE elementer og samme diskant. Tar ikke i mot besøk vel? - Jobber langs bispeveien for tiden så Andebu er ikke så langt unna:)

    Tor


    ArneM

    Dsp er et must !
    Ble medlem
    17.01.2012
    Innlegg
    2.032
    Antall liker
    2.251
    Sted
    Andebu , Vestfold
    Torget vurderinger
    30
    Du kan forsøke med heftig demping på bakside.
    Jeg har ikke prøvd selv, bare godtar det slik det er.
    Låter greit.

    En annen ting er dele JBL over dipolpeak, så basser under.

    Bare prøve seg frem :)
    Men det låter vel ganske greit allerede?

    Jepp , det skal prøves .
    Dipolpeak tar du vel mye av med Eq ?

    Har ikke noe WAF å ta hensyn til ... Dette rommet er dedikert til lyd så vi får se hvor det bærer hen :)
    Men godtar IKKE som det er nå .
    Har et par Beyma 12P1000Nd som kan gå inn midbasstjeneste og et par forsterkerkanaler til.
    Skal og forsøke med to forsterkere og forskjellig deling på 15" .


    ArneM

    Dsp er et must !
    Ble medlem
    17.01.2012
    Innlegg
    2.032
    Antall liker
    2.251
    Sted
    Andebu , Vestfold
    Torget vurderinger
    30
    Ser unektelig meget spennende ut dette. Hadde vært moro og hørt. Har selv AE elementer og samme diskant. Tar ikke i mot besøk vel? - Jobber langs bispeveien for tiden så Andebu er ikke så langt unna:)

    Tor
    Jo det må kunne ordnes :)


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.777
    Antall liker
    11.219
    Sted
    Hjemme
    Torget vurderinger
    3
    Du kan forsøke med heftig demping på bakside.
    Jeg har ikke prøvd selv, bare godtar det slik det er.
    Låter greit.

    En annen ting er dele JBL over dipolpeak, så basser under.

    Bare prøve seg frem :)
    Men det låter vel ganske greit allerede?

    Jepp , det skal prøves .
    Dipolpeak tar du vel mye av med Eq ?

    Har ikke noe WAF å ta hensyn til ... Dette rommet er dedikert til lyd så vi får se hvor det bærer hen :)
    Men godtar IKKE som det er nå .
    Har et par Beyma 12P1000Nd som kan gå inn midbasstjeneste og et par forsterkerkanaler til.
    Skal og forsøke med to forsterkere og forskjellig deling på 15" .
    Øverste bass hos meg spiller helt fra nederste bunn til 1khz.(slik det er akkurat nå...)
    Nederste to basser delt 1.ordens, ruller forsiktig nedover så de runder av før dipolpeak.
    1,5veis deling.

    Måler ikke særlig pent opp mot mye annet, er en del berg og dalbane, men jeg har valgt å spise kompromissene.
    Er i stuen dette så har ikke tenkt prøve med så mye akustikk tiltak, med det første i hvertfall.
    Synest det låter greit til tross for måling :)


    Har kun ett EQ punkt, legger på 1dB fra 50hz og ned. Ellers ingenting.

    Sist redigert:

    trosse1

    Hi-Fi freak
    Ble medlem
    22.02.2012
    Innlegg
    2.645
    Antall liker
    2.343
    Torget vurderinger
    75
    Sleng en dyne over som dekker baksiden og ta en måling?
    Uansett ser vel den kurven ut som en kjempestart syntes jeg


    trosse1

    Hi-Fi freak
    Ble medlem
    22.02.2012
    Innlegg
    2.645
    Antall liker
    2.343
    Torget vurderinger
    75
    Er det særlig heldig med så kraftig eq så høyt-13000 ?


    The Shy

    Æresmedlem
    Ble medlem
    10.04.2017
    Innlegg
    10.506
    Antall liker
    14.206
    Sted
    Langesund
    Var noe mystisk den diskantkorrigeringen. Den diskanten har ingen dipp i det området. 13.8 db opp er jo sykt mye


    ArneM

    Dsp er et must !
    Ble medlem
    17.01.2012
    Innlegg
    2.032
    Antall liker
    2.251
    Sted
    Andebu , Vestfold
    Torget vurderinger
    30
    Det er nok allt for mye ja.... Har ikke forsket noe på det enda,hadde noe lignende i forrige system med denne også.
    Faller fort over 10k.
    Dette er målt i lytteposisjon.
    Skal se på det ved neste annledning.


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.777
    Antall liker
    11.219
    Sted
    Hjemme
    Torget vurderinger
    3
    Pass på dempe input gain tilsvarende det du guffer på med +EQ så du ikke får digital klipping.

    Ikke noen fasit, men til innspill :)
    Jeg har prøvd skarpe korrigeringer i bassen. Får det ikke til å låte bra.
    Kjører runde korrigeringer med Q1. Maks Q2. Se respons over ett i stedenfor bare dipper og peaker, som om du smoother 1/3.
    Heller prøve med akustikk tiltak tenker jeg for få det litt roligere, evt bakdemping av dipolene.

    Shy er en flink gutt, han kan sikkert komme med masse kloke ord når han tar turen :)


    ArneM

    Dsp er et must !
    Ble medlem
    17.01.2012
    Innlegg
    2.032
    Antall liker
    2.251
    Sted
    Andebu , Vestfold
    Torget vurderinger
    30
    Har dempet endel,men det måler ikke så forskjellig som 13 db skulle tilsi,derfor er det noe annet galt her .

    Diskant er dempet ca 6 db kontra bass.



    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.777
    Antall liker
    11.219
    Sted
    Hjemme
    Torget vurderinger
    3
    Ikke kjør +EQ om det er utfasing av noe slag.
    Ingenting og ingenting blir bare masse ingenting..


    E.H.

    Overivrig entusiast
    Ble medlem
    04.07.2013
    Innlegg
    671
    Antall liker
    311

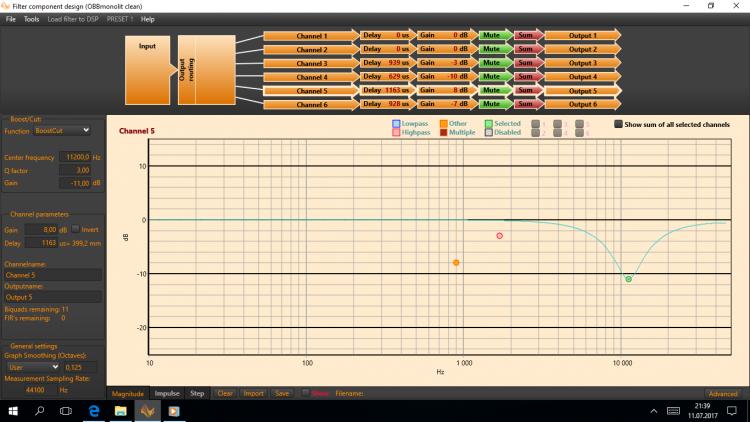

    Nesten speilbilde av min EQ på Dayton AMTpro-4.

    Skjermbilde (3).jpg


    Dette må til for å flate ut responsen på disse, ellers trengs ikke så mye mer enn deling.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.754
    Antall liker
    10.550
    Torget vurderinger
    10
    Ser unektelig meget spennende ut dette. Hadde vært moro og hørt. Har selv AE elementer og samme diskant. Tar ikke i mot besøk vel? - Jobber langs bispeveien for tiden så Andebu er ikke så langt unna:)

    Tor
    Jo det må kunne ordnes :)
    Shy, du har jo hørt hos meg uten DSP. Er sikker på at med miniDSP så havner dipolbassene i en helt annen liga. Synd jeg ikke skjønte det den gangen dessverre.

    Arne M, diffusorer på frontveggen er visstnok veldig viktig med dipoler. Er du handy kan du bygge BAD paneler selv med 10 cm Rockfon, 3-4 mm finerplate, og 12,5 mm bor samt stoff fra Jysk du klarer på blåse lett gjennom med munnen.

    https://www.gearslutz.com/board/bas...tc/459885-rpg-bad-panel-detailed-plans-2.html


    Ellers er jeg litt bekymret for plasseringen av diskanten og horisontal loobing. Men låter det bra så er set bra :)


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.754
    Antall liker
    10.550
    Torget vurderinger
    10
    Og forsk med litt denpeskum bak mellomtonen.

    Shy har erfaring her. Cluet er å slippe å lage kasse.

    Hvis du f eks lager en bøtte / lokk med fire lag skum som du setter bak mellomtonen. Du må rett og slett teste litt. Bruk strips, ståltråd, hønsenetting, gaffatape, you name it.

    Dempemateriale for høyttalere, 5 stk. - Dempemateriale - Biltema


    ArneM

    Dsp er et must !
    Ble medlem
    17.01.2012
    Innlegg
    2.032
    Antall liker
    2.251
    Sted
    Andebu , Vestfold
    Torget vurderinger
    30
    Ser unektelig meget spennende ut dette. Hadde vært moro og hørt. Har selv AE elementer og samme diskant. Tar ikke i mot besøk vel? - Jobber langs bispeveien for tiden så Andebu er ikke så langt unna:)

    Tor
    Jo det må kunne ordnes :)
    Shy, du har jo hørt hos meg uten DSP. Er sikker på at med miniDSP så havner dipolbassene i en helt annen liga. Synd jeg ikke skjønte det den gangen dessverre.

    Arne M, diffusorer på frontveggen er visstnok veldig viktig med dipoler. Er du handy kan du bygge BAD paneler selv med 10 cm Rockfon, 3-4 mm finerplate, og 12,5 mm bor samt stoff fra Jysk du klarer på blåse lett gjennom med munnen.

    https://www.gearslutz.com/board/bas...tc/459885-rpg-bad-panel-detailed-plans-2.html


    Ellers er jeg litt bekymret for plasseringen av diskanten og horisontal loobing. Men låter det bra så er set bra :)
    Og forsk med litt denpeskum bak mellomtonen.

    Shy har erfaring her. Cluet er å slippe å lage kasse.

    Hvis du f eks lager en bøtte / lokk med fire lag skum som du setter bak mellomtonen. Du må rett og slett teste litt. Bruk strips, ståltråd, hønsenetting, gaffatape, you name it.

    Dempemateriale for høyttalere, 5 stk. - Dempemateriale - Biltema

    Takker så mye for tips og råd :)
    Allt mottas med takk !!
    Blir aldri utlært i dette ....


    Har såvidt kommet igang etter jeg fikk lyd og nå forgår det endel på hjemmebane ellers også

    Er vel relativt handy så å bygge Bad feller skal gå greit,Driver som kjøkkenmontør så Festoolparken er nokså grei å ha :)

    Kasse vil jeg så langt det lar seg gjøre unngå i allefall fra sub og opp til midbass.
    Hvis ikke jeg blir fornøyd med 2119 og tpl 150 så blir det horn ......

    Plassering og utforming er høyst provisorisk og kan endres plutselig .....
    Litt inspirasjon fra Pure Audio Project akkurat nå,loobing fra diskent har faktisk ikke streifet meg.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.754
    Antall liker
    10.550
    Torget vurderinger
    10
    Husk at et skumlokk ikke er kasse, du bare eksperimenterer med bakutstrålingen.

    En annen ting du bør prøve er bakoverrettet diskant. Da får du mer homogen polar respons. Jeg tror faktisk det er viktigere enn en veldig dyr diskant.

    Med horn så havner du over dipolpeaken på bassene som gir dipp, oks kan kanskje rapportere fordeler og ulemper.

    M2 er et aktuelt horn da delt ved 800 Hz.

    Evt et slemt digert med 8" fulltone. Da kan du dele ved 300 Hz og slippe dipolpeak dippen og ha bassene ved siden av hverandre med halv-veis på den ene ala JBL Everest.


    ArneM

    Dsp er et must !
    Ble medlem
    17.01.2012
    Innlegg
    2.032
    Antall liker
    2.251
    Sted
    Andebu , Vestfold
    Torget vurderinger
    30
    Husk at et skumlokk ikke er kasse, du bare eksperimenterer med bakutstrålingen.

    En annen ting du bør prøve er bakoverrettet diskant. Da får du mer homogen polar respons. Jeg tror faktisk det er viktigere enn en veldig dyr diskant.

    Med horn så havner du over dipolpeaken på bassene som gir dipp, oks kan kanskje rapportere fordeler og ulemper.

    M2 er et aktuelt horn da delt ved 800 Hz.

    Evt et slemt digert med 8" fulltone. Da kan du dele ved 300 Hz og slippe dipolpeak dippen og ha bassene ved siden av hverandre med halv-veis på den ene ala JBL Everest.

    Jepp ,er klar over at det ikke er snakk om kasse ...
    Kommer nok til å forsøke. Ved evt horn har jeg et par 12" som er tiltenkt som nedre midbass H / U baffel 100-600 hz opp til feks. 2446 .
    Men da vil nok 15" befinne seg i en Slob tenker jeg som ren sub.

    Høsten er her før vi aner det.......

  • Laster inn…

Diskusjonstråd Se tråd i gallerivisning

  • Laster inn…
Topp Bunn
