Audio Note L3 forforsterker - byggetråd

[aair]

For min nyervervede L3 kit preamp, så drar jeg i gang en byggetråd. Mange har sikkert bygget denne preamp før meg, men jeg kan i farta ikke finne noen tilsvarende tråd her på HFS. En byggetråd kan muligens være nyttig for andre forumister, samt ikke minst for meg selv, da jeg helt sikkert trenger bistand underveis fra kyndige diy'ere på forumet Råd og innspill tas derfor i mot med takk!

Tråden blir nok ikke noe detaljert trinn-for-trinn, men jeg satser på å oppdaterer etterhvert som bygging skrider frem, samt knipse bilder. Jeg har tidligere ikke bygget noen røramper, men har da klart å modifisere min AN Kit 1 om til et reint effekttrinn med tilhørende Border Patrol psu-tilkobling. Satser kanskje friskt, men vet da bak-fram på en loddebolt og klarer også å betjene et multimeter

Bakgrunnen for at jeg valgte L3, er bl.a. ønsket om enda "feitere rørklang". Jeg har tidligere eid The Preamp Kit, dvs. ANs første kit pre. Denne var jeg godt fornøyd med, men i direkte sammenligning med en lånt M3, kom den dessverre til kort på en rekke parametre. L3s lydsignatur blir vel derfor det idealet jeg strekker meg mot med denne bygginga. Så får vi se etterhvert om jeg lykkes...



[Aminox]

Audio Note L3 forforsterker!



[aair]

Audio Note L3 forforsterker!

Åhh, du verden ;D



[aair]

Audio Note L3 forforsterker!

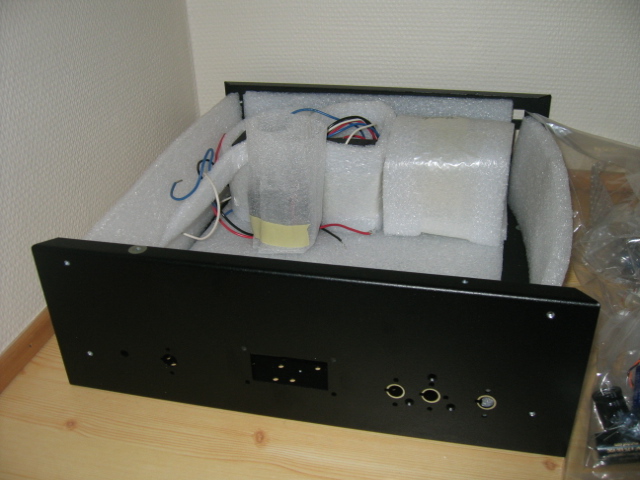

Kit'et kom meget godt innpakket med løs isopor rundt kabinettet. Alle komponentene lå inne i kabinettet og her var det trøkka inn enda mer isopor rundt disse. Komponentene kom i ferdigmerkede poser, samt at det medfølget sjekklister og en byggemanual på cd-rom.



[aair]

Audio Note L3 forforsterker!

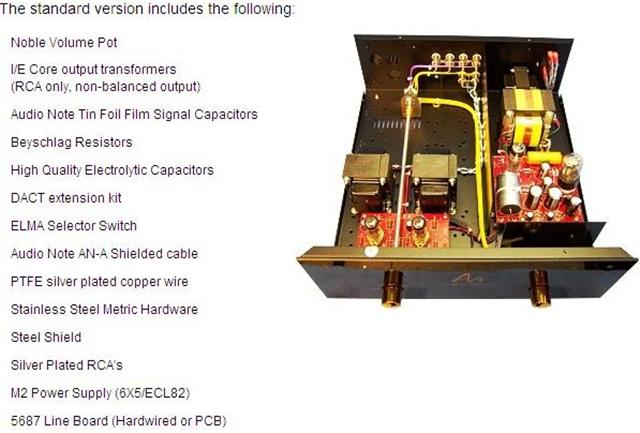

L3 kommer i flere forskjellige versjoner og min blir en blanding av standard og signatur-versjonen + litt attåt. Det blir I/E utgangstrafoer og Beyschlag motstander på psu-kortet lik standard versjonen, mens Noble volumpot byttes ut med ANs stepped attenuator. Når det gjelder kondiser så erstattes tinnfolie og MCaps med ANs kopperfolie som i Signatur ver. Signatur bruker også Black Gate's og 1W Tantalum og dette blir også å finne i min versjon. Og til slutt skal det visst inn noen Mundorf TubeCap's til psu-kortet! TubeCap'sene er det ikke plass til på selve psu-kortet. så disse må plasseres ved siden av. Av rør fulgte det med Raytheon 6X5WGT og 5687 Black Plates, samt Electro-Harmonix 6BM8.



[bambadoo]

Audio Note L3 forforsterker!

Beklager men jeg ville nok valgt litt anderledes er jeg redd.

Rett på hi-b OPTer. Beholdt noble pot inntil videre og (ikke AN spesifikt) brukt NOS beyschlag carbon film motstander på PSU kortet.

PSU kortet er ikke Hardwired og litt mer tricky å bytte ut i etterkant der.

Telefunken ecl82 på psu kortet er også en bra oppgradering.

Ellers er det en kjempepreamp den der.



[aair]

Audio Note L3 forforsterker!

Takk for tilbakemelding Fint om du kunne skrive hvorfor du vil ha brukt Hi-B og ikke I/E opt'er, samt NOS Beyschlag i psu? Er forøvrig i tenkeboksen når det gjelder motstandene på psu. Ønsket egentlig 2W Tantalum rund baut psu/linjekort, men det hadde ikke UA inne for øyeblikket. De mente også at medfølgende Beyschlag gjorde en god nok jobb og at det hadde mer for seg å velge bra kondiser.



[Rokko]

Audio Note L3 forforsterker!

Ser spennende ut Pøs på med bilder. Gratulerer



[aair]

Audio Note L3 forforsterker!

Takk for det Bilder kommer underveis, ja.



[BHO]

Audio Note L3 forforsterker!

Er forøvrig i tenkeboksen når det gjelder motstandene på psu. Ønsket egentlig 2W Tantalum rund baut psu/linjekort, men det hadde ikke UA inne for øyeblikket. De mente også at medfølgende Beyschlag gjorde en god nok jobb og at det hadde mer for seg å velge bra kondiser.

Fint at du er i gang Knut.
Med 2W tantalum på psu-kortet, er det det i såfall like greit og hardwire med en gang da du må bore opp høla til motstandene i printet, og at kontaktpunktene dermed vil bli noe snaue.
Mulig http://www.hificollective.co.uk/ har de verdiene av AN 2W tantalum du trenger.
Ellers har de andre alternativer også......som du vil se.



[aair]

Audio Note L3 forforsterker!

Har allerede vært i kontakt med HifiCollective og de mente de hadde 2W Tantalum til siste versjon av M2X. Om jeg skal hardwire, så trenger jeg sikkert litt forbindelsesmateriell mellom komponentene. Hva bruker du, Birger?



[bambadoo]

Audio Note L3 forforsterker!

hiB vs IE -> HiB er bedre. greit nok, men ikke den komponenten som enklest og rimeligst byttes ved en senere anledning. Ville brukt mest mulig pæng på akkurat dette.

NOS carbon (2W) film som motstander på psu har jeg veldig god erfaring med. Mye bedre lydmessig enn de metallfilm som fulgte med. Hvorfor aner jeg ikke. Har hatt 2 identiske m2 psu kort der eneste forskjellen er motstandene. I tillegg er ikke benene tjukkere enn at de går rett i printet.
faktisk større forbedring å bruke et par hundrelapper på dette enn flere tusen på AN sølv kondiser i stedet for kobber.



[BHO]

Audio Note L3 forforsterker!

Har allerede vært i kontakt med HifiCollective og de mente de hadde 2W Tantalum til siste versjon av M2X. Om jeg skal hardwire, så trenger jeg sikkert litt forbindelsesmateriell mellom komponentene. Hva bruker du, Birger?

Denna f.eks.
http://www.hificollective.co.uk/cat...-p-428.html?osCsid=5j06gq13dp97fkv0ne59loqnr1

Det er ikke stort du trenger ekstra for å hardwire psu-printet, men slikt som detta er uansett kjekt å ha.



[Rokko]

Audio Note L3 forforsterker!

Hva type loddetinn bruker du når du syr sammen en slik forsterker?
Lurer på det i forbindelse med at jeg snart får Kit 1 i posten..

Mvh
Torgeir



[Cobra2]

Audio Note L3 forforsterker!

Jeg ser ingen problemer med Beyschlag-motstander, men det kommer sikkert selvfølgelig an på årgang & type...

Arne K



[ØivindJ]

Audio Note L3 forforsterker!

Hva type loddetinn bruker du når du syr sammen en slik forsterker?
Lurer på det i forbindelse med at jeg snart får Kit 1 i posten..

Anbefaler sånn tinn med fem prosent sølv, fra Eltek f.eks, enten det heter Wbt eller Mundorf i år, så er det fint å jobbe med.

Kul byggetråd Aair



[aair]

Audio Note L3 forforsterker!

Har allerede vært i kontakt med HifiCollective og de mente de hadde 2W Tantalum til siste versjon av M2X. Om jeg skal hardwire, så trenger jeg sikkert litt forbindelsesmateriell mellom komponentene. Hva bruker du, Birger?

Denna f.eks.
http://www.hificollective.co.uk/cat...-p-428.html?osCsid=5j06gq13dp97fkv0ne59loqnr1

Det er ikke stort du trenger ekstra for å hardwire psu-printet, men slikt som detta er uansett kjekt å ha.

Ok! Da bestiller jeg et par meter av denne + AN Tantalum til psu.



[aair]

Audio Note L3 forforsterker!

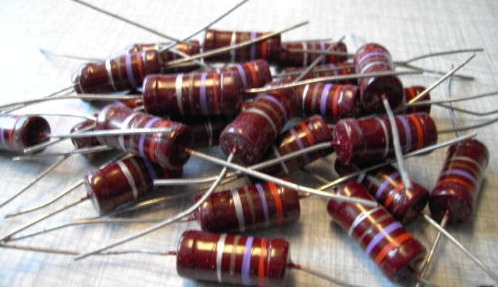

Jeg ser ingen problemer med Beyschlag-motstander, men det kommer sikkert selvfølgelig an på årgang & type...

Arne K

Hva har du i haugen, da?



[BHO]

Audio Note L3 forforsterker!

Ser ut som beyschlag carbonfilm 2W....
Motron har en god del av dem.



[aair]

Audio Note L3 forforsterker!

Hva type loddetinn bruker du når du syr sammen en slik forsterker?
Lurer på det i forbindelse med at jeg snart får Kit 1 i posten..

Anbefaler tinn med fem prosent sølv, fra Eltek f.eks, enten det heter Wbt eller Mundorf i år. Det er fint å jobbe med.

Kul byggetråd Aair

Husker ikke om jeg har Mundorf eller Wbt liggende, men de har hhv smeltepunkt på 235 og 180 grader. Har loddestasjon med digital avlesning av temperatur og får prøve meg frem, slik at tørrloddinger unngås.



[aair]

Audio Note L3 forforsterker!

Etter at jeg fikk kit'et i hus, så sjekket jeg komponentene opp mot pakkelistene. Dette er en grei jobb, da hver eneste poset er merket. Det viste seg at det manglet flere ting, bl.a Elma-velgeren + forlengerstang, en av rørsokkelene, signalkabling, veggskjermene + noe annet småtteri. Dessuten stemte ikke de medfølgende motstandsverdiene med kretsskjema og pakkelista. Mye ordnet seg da jeg fikk siste versjon av psu-skjema fra UA, men fortsatt manglet det 2 - 3 verdier. Fikk kjapp tilbakemelding fra UA om at det meste måtte ettersendes fra Canada, så da er det ikke annet å gjøre enn å vente.



[aair]

Audio Note L3 forforsterker!

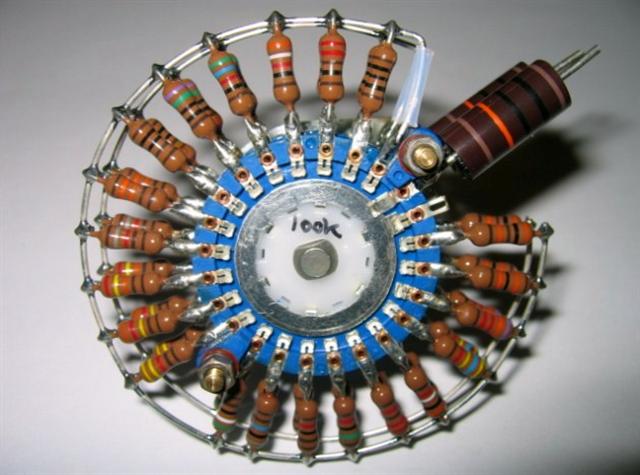

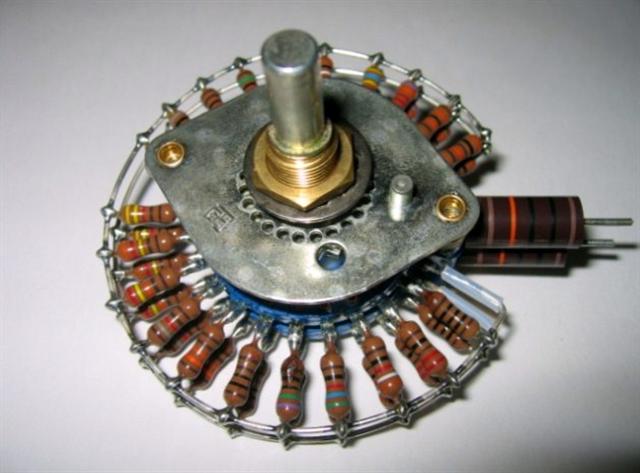

Audio Notes stereo stepped attenuator. Dette er 100K versjonen med 2W Tantalum inn og 0,5W for hvert step, 23 step totalt. Brukes i M9, M10 og Ongaku!

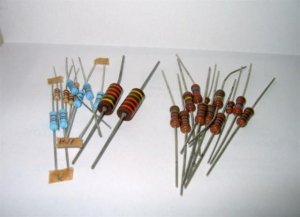

På linjekortet skal det inn Black Gates 470uf og ANs egne 0.1 uf Cu-kondiser, samt 1W Tantalum motstander (Beyschlag til venstre).

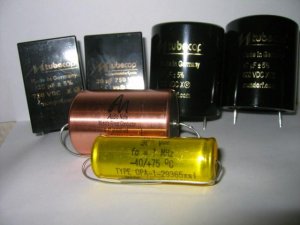

Og på psu-kortet skal det inn bl.a TubeCaps 47uf og 20uf, AN-Cu 0.47uf, samt Jensen 0.22uf. TubeCaps'ene hadde jeg tenkt jeg skulle feste med klamper i de vertikale skjermveggene mellom psu og linjedel.



[lille hiawata]

Audio Note L3 forforsterker!

Hei den preampen din blir knall. Vedr m2 kortet, du trenger ikke bore 2w går rett inn. De gamle m2 kortene hadde mindre hull. Vil råde deg til å spandere på deg noen 2 wattere på linjekortet. De på 1k er i signalveien, likeså de to kondisene på 0,1 uf. Holder på med en slik selv, dvs en kompis bygger den. Mvh Geir.



[aair]

Audio Note L3 forforsterker!

Jeg har fått lovnad om at dette blir en duganes preamp, så det blir nok bra når alt er montert, men først må jeg få alle delene i hus. Jeg går for 2W Tant. om UA kan skaffe disse. Har sendt forespørsel i dag. Suverent at 2W går rett inn, så man slipper å modde kortene.

Moro at flere bygger samme pre Hvordan har du konfigurert din?



[O.J.B]

Audio Note L3 forforsterker!

Hei du!
Skal bli skikkelig moro å følge tråden din! Vil du ha et bilde av min gamle L3? Har noen bilder liggende..



[aair]

Audio Note L3 forforsterker!

Ja takk, det hadde vært fint Du har vel en versting-versjon om jeg ikke husker helt feil? Oppgi gjerne spec.



[Haavard]

Audio Note L3 forforsterker!

Jeg skal ikke kuppe denne fine tråden din.
Men jeg lurer litt på dette M2 kortet.
Det skal passe rett inn i dac'en min. Det skal også være en oppgradering av strøforsyningen og skal gjøre dac'en min langt bedre.
Hvor kjøpes det?
Pris?
Kan jeg kjøpe bare printet?

Håvard



[aair]

Audio Note L3 forforsterker!

Her er alle spørsmål om M2 velkommen Hva slags dac har du? Beste tipset er kanskje å høre med http://www.upgradeaudio.com/. Saksa dette fra Audio Note Kit's hjemmeside:

The M2 power supply is taken from the Audio Note finished products line. This uses a Mains transformer/Choke combination with 6X5 for tube rectification and the ECL82 for regulation. This powers a high quality, 5687 analog driver section which, in turn, drives two high quality 33:1 step-down output transformers.



[bambadoo]

Audio Note L3 forforsterker!

Kretsen er jo kjent så det er bare å hardwire ivei



[lille hiawata]

Audio Note L3 forforsterker!

Hei aair. Du spurte om min preamp. Jeg ville ha riaa i min L3, men det var det ikke plass til. Løsningen ble å kjøpe 2 kabinett fra Upgrade. I den ene boksen sitter strømforsyninga. 2 m2 kort , doble choker til hvert kort. 2w tant, 2 stk Black Gate Wkz 47 47 uf 500v. 4 stk Mundorf Tube Cap på 20 uf og 2 Tube Cap på 47 uf. Kjøpte spesialplugger og en 12 leder kabel fra Elfa til å koble sammen preamp og power. I selve preampen er L3 phonokortet montert der m2 kortet skal sitte. Ellers kjøpte jeg stepkontrollen hos Upgrade. Det er HIB versjonen jeg har. Kan prøve å sende deg noen bilder når den blir ferdig. Mvh Geir



[aair]

Audio Note L3 forforsterker!

Det var jo ikke akkurat noe småtteri; Geir Har jo hørt rykter om en "dobbel-L3", men viste ikke at den var med riaa også. Ser at det er muligheter til å dra L3'en veldig langt om man skulle få lyst til det. Send gjerne bilder, ja.

Ellers har jeg såvidt begynt montering og første problem/utfordring dukket kjapt opp: manglet muttere til apparatføttene og av/på-bryteren fulgte heller ikke med, kun nettbrønnen. Så da får det neste bli trafomontering...



[aair]

Audio Note L3 forforsterker!

hiB vs IE -> HiB er bedre. greit nok, men ikke den komponenten som enklest og rimeligst byttes ved en senere anledning. Ville brukt mest mulig pæng på akkurat dette.

NOS carbon (2W) film som motstander på psu har jeg veldig god erfaring med. Mye bedre lydmessig enn de metallfilm som fulgte med. Hvorfor aner jeg ikke. Har hatt 2 identiske m2 psu kort der eneste forskjellen er motstandene. I tillegg er ikke benene tjukkere enn at de går rett i printet.
faktisk større forbedring å bruke et par hundrelapper på dette enn flere tusen på AN sølv kondiser i stedet for kobber.

Sikkert mange meninger om IE vs HIB, men de IEene som sitter i min L3 er faktisk ikke hørt her på berget ennå. OPTene er helt nye og laget i Canada, og skal være betydelig bedre enn ANs IE. Å bytte til HIB er derfor ikke aktuelt pr i dag. Når det gjelder motstander så har jeg landet på Allen Bradley NOS 2W karbonfilm, da disse blir sagt å være mer varmtlydende enn Tantalum.



[BHO]

Audio Note L3 forforsterker!

hiB vs IE -> HiB er bedre. greit nok, men ikke den komponenten som enklest og rimeligst byttes ved en senere anledning. Ville brukt mest mulig pæng på akkurat dette.

NOS carbon (2W) film som motstander på psu har jeg veldig god erfaring med. Mye bedre lydmessig enn de metallfilm som fulgte med. Hvorfor aner jeg ikke. Har hatt 2 identiske m2 psu kort der eneste forskjellen er motstandene. I tillegg er ikke benene tjukkere enn at de går rett i printet.
faktisk større forbedring å bruke et par hundrelapper på dette enn flere tusen på AN sølv kondiser i stedet for kobber.

Sikkert mange meninger om IE vs HIB, men de IEene som sitter i min L3 er faktisk ikke hørt her på berget ennå. OPTene er helt nye og laget i Canada, og skal være betydelig bedre enn ANs IE. Å bytte til HIB er derfor ikke aktuelt pr i dag. Når det gjelder motstander så har jeg landet på Allen Bradley NOS 2W karbonfilm, da disse blir sagt å være mer varmtlydende enn Tantalum.

Litt pirk.....men Allen Bradley er vel ikke carbonfilm?
Blir gøy å høre åssen de nye Kit IE OPT`ne låter.
Muttere har jeg masse av. ......har sikkert en bryter som passer liggende og.



[aair]

Audio Note L3 forforsterker!

Godt du passer på, Birger ;D Sitter og ser på Ringenes Herre og i kampens hete ble det en liten skriveleif. Det skulle være carbon composite (sakset fra hificollective):

For many many years these carbon composite resistors from the States have been held in high regard for hi-fi and for guitar amp use. Their natural organic tone is truely sublime. Unfortunately, production stopped in the 1990s and ever since then the stocks have been diminishing fast.

These "hot-molded carbon" resistors offer the simpliest of concepts for a resistor design. They ffectively consist of a solid cylindrical carbon resistive element with leads embedded at each end. Making them incredibly rugged and highly reliable, together with their non-magnetic and non-inductive characteristics these little gems are remarkable in performance and sound.


Muttere har jeg i fleng, da jeg var på Clas'ern i stad. Har nå fått festet trafoene, samt at alle rca-inn/ut og Elma-brakett er på plass. Nå skal det bores i chassis, slik at volumkontroll passer.



[aair]

Audio Note L3 forforsterker!

Slik ser det ut så langt!




Og dette er cirka slik det blir til slutt! Jeg skal ha på knotter i chrome, slik at det matcher trafolokkene. I tillegg snur jeg frontplata, slik at arabergullet kommer på innsiden. Med AN-logoen i sølv på fronten, så synes jeg den passer bedre visuelt sammen med Kit 1.

Fikk litt flere deler fra UA i går, bl.a klamper til TubeCaps'ene, rørsokkel, samt mer BG-kondiser. Nå er det bare A.B-motstandene som mangler, slik at får begynt å lodde på linje- og psu-kort.



[aair]

Audio Note L3 forforsterker!

Blir gøy å høre åssen de nye Kit IE OPT`ne låter.
......har sikkert en bryter som passer liggende og.

Vi kan sikkert få til en lyttesession i løpet av vinteren, Birger. Strømbryter er bestilt og forhåpentligvis underveis allerede, ellers takk



[aair]

Da er Allen Bradley 2W (linje) og Tantalum 2W (psu) satt i bestilling. Ellers er rørsokler på plass, mens leverte braketter til TubeCaps hadde feil diameter og må byttes. Mangler fortsatt skjermveggen, Elma-velger og AN-kabling fra AN Kits Canada og dette kan fort ta et par-tre uker, visstnok.

Imens kan jeg fabulere på hva slags gode rør som bør inn i amp'en. Raytheon 6X5WGT bør duge, men er det noen som har tips til 5687 og 6BM8??

Knut



[VegardW]

Motron har noen 5687 merket "Heinz & Kaufmann" . de er gode.Han har også noen 6bm8 fra zaerix (usikker på stavemåten) angivelig også gode.



[BerntJ]

Min erfaring med 5687: Tung-Sol er mørkere og mer fyldig i klangen. Sylvania det motsatte. Gold Brand, Gold Pin svært oppløst i toppen, men ellers tynn i lyden. Jeg likte best en Amperex fra 74, men den var laget av GE ut fra koden. Denne var mest "nøytral" i klangen. Komponentene rundt bestemmer også lyden, så alt må matches. Om du kontakter Motron til uka kan du spørre etter en Bendix likeretter ekvivalent til 6X5.
VH.
BJ.



[BHO]

5687 Heinz & Kaufman er 99 % sikkert produsert av Tung-sol.
Jeg synes Tung-sol gjør lite galt. De vil nok fungere utmerket, og er et sikkert valg for deg.
Phillips ECG (sylvania, produsert sen-70 tidlig-80) er også et meget ok og billig rør.

Personlig er GE 5star mine favoritter, men jeg bruker 5687 uten utgangstrafoer og jeg er rimlig sikker på at dette spiller en vesentlig rolle.
