Audiovector M3 signature- Trenger hjelp pga avvik mellom høyttalere.

[Arkiv12]

Kjøpte et par her på bruktbørsen og hadde fra starten problemer med å finne "sweetspot"
På den ene høyttaleren manglet det en skrue på basselemenetet så det er tydelig at noe har blitt endret i den.
Ved bruk av testtoner finner jeg avvik i basselementet mellom høyttalerene på 10-12db.
Hva er den mest sansylige feilen element eller delefilter?



[bambadoo]

Hva sier forrige eier?

Mitt første forslag vil være noe "tukling" i delefilter og kanskje en dårlig lodding der.

PS: Flytter denne tråden til diy avdelingen.



[Arkiv12]

Takker for forslag!
Skal prøve å bytte om på elementene.
Hva kan kostnaden være på nytt/nye delefilter?

Ps! forstår ikke hvorfor denne hører hjemme under DIY?



[bambadoo]

Takker for forslag!
Skal prøve å bytte om på elementene.
Hva kan kostnaden være på nytt/nye delefilter?

Ps! forstår ikke hvorfor denne hører hjemme under DIY?

Ja bytt om på elementene og sjekk.

Nye delefiltre er sikkert dyrt. Om det er der problemet ligger, så er det sikkert bare en liten bagatell som en eller annen som har svingt loddebolten kan hjelpe deg med. Mange personer her på hfs som er behjelpelige til slikt.

Har du et multimeter (måleinstrument)? I så tilfelle kan du måle resistansen mellom + og - på elementene for å se om problemet evt. ligger i svingspolen på elementet.

Diy vs hifi generelt....

Mulig denne flyttes tilbake, men jeg har nettopp spurt Høvdingen om å endre hva innholdet der skal være fra

DIY og Utvikling - høyttalere, forsterkere, etc.
her diskuteres gjør-det-selv produkter og utvikling av nye produkter. Tillatt for bransjeaktører med visse begrensninger.

til også å inneholde emner som omhandler hjelp til problemer med utstyr etc. Får se hvordan det går. Min personlige mening er at hifi generelt bør kun innholde emner om hifiutstyr generelt. Men det er min mening da



[Arkiv12]

Elementene er friskmeldt.
Får se om jeg finner dårlige loddinger o.l



[Dr.No]

Dette skrev jeg før du friskmeldte elementene, men jeg poster det likevel. (for ikke å ha arbeidet forgjeves!).
Hvordan har du gjort målingen? Det oppstår jo lett så store avvik i bassen mellom kanalene, pga små avvik i de akkustiske omgivelsene. Enkle sinustoner egner seg derfor dårlig, og høyttalerne bør uansett dras frem og stilles side om side .(bare for å ha det nevnt). Bortsett fra det, vil jeg si det var mest naturlig å skru ut elementene og sammenligne typebetegnelse osv. Evt kjøre dem på bredbåndet støy direkte, utenom delefilteret. Selv små avvik i motorkraften vil avsløres med et jevnt støysignal. Lyder de likt, er det jo bare å gå videre og sjekke delefilter og tilkoblinger. Det er ikke så mye der som kan gi slike feil, annet enn feil montering av komponenter i delefilter. (litt vanskelig å forestille seg hvis det ikke har vært tuklet, som Bambadoo er inne på). Dårlig kontakt i signalveien til basselementet vil jo gjerne gi skurring, siden det går så mye strøm her. No



[Arkiv12]



[bambadoo]

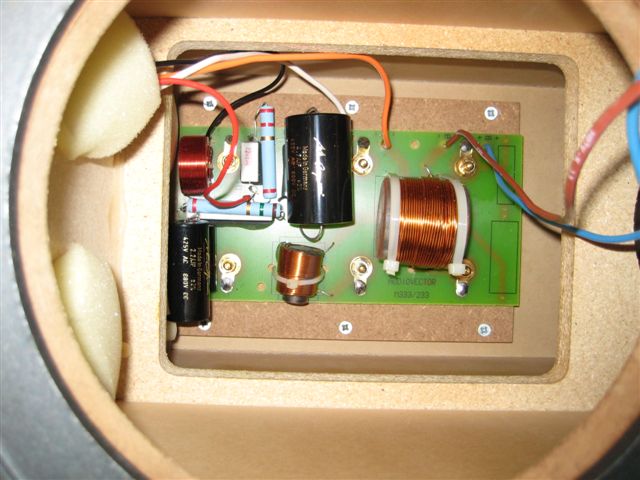

Her er det gjort modifiseringer ja. Motstander og kondiser er byttet til "bedre". Så er spørsmålet om det er gjort riktig..



[Arkiv12]

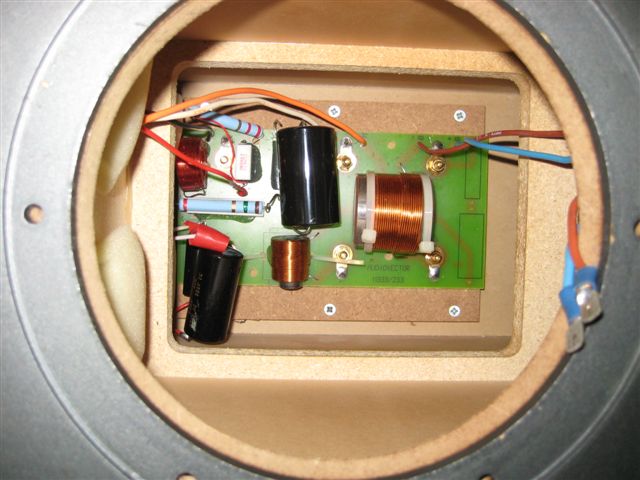

For meg ser det ut som det er bedre utført arbeid i den ene høyttaleren (bilde nederst) Mer slurv i plassering og med ledning o.l i den andre (øverste bilde)



[bambadoo]

Det kan jeg være enig i. Men det er vanskelig for meg (oss) å finne ut hva som er feilen sånn på stående fot.
Ikke umulig at noe er loddet feil, evt. koblet feil etter oppgradering
Jeg ville skrudd ut hele delefiltrene og kikket mer nøye på dem. Kanskje du kunne tatt flere bilder (nærbilder) så kunne hfs-guruene her muligens isolert problemet.
Hadde du bodd i Nord Rogaland så kunne jeg tatt en tur med loddestasjon og multimeter..



[Vegardaase]

Det er ikke så enkelt at den ene bassen ble koblet i motfase etter monteringen da?



[bambadoo]

Har tenkt tanken jeg også Greven. Synes bare 10-12 db forskjell høres litt mye ut til det.



[Arkiv12]

Det er ikke så enkelt at den ene bassen ble koblet i motfase etter monteringen da?

Tilkobling til elementer og mot prinkort er lik/riktig. Mot elementene er det fargekodet så her er jeg helt sikker. At de har kommet i motfase pga en av loddingene er mulig.
Takker alle for hjelp og hvis noen kan bidra ytterligere mottar jeg dette med takk.

Forrige eier er informert, men lysten på sende/frakte disse tilbake er liten hvis det finnes andre alternativer.



[Dr.No]

Har du mulighet for å tegne opp bit for bit hvordan komponentene er koblet sammen, og mest mulig "skjematisk", og for begge delefiltrene, så vil det antaglig være lettere å finne feilen. ( om du vil ha innspill, så er det bedre enn å bare poste fotos). Kanskje ser du feilen selv når du studerer dem slik på nært hold. En god pekepinn på hvordan det har sett ut originalt gir ofte selve printkortet. No



[Arkiv12]

Har liten greie på elektronikk!
Se at den ene "kondisen" er koblet i omvendt retning i den ene høyttaleren. Har dette betydning?



[bambadoo]

Nei, det skal ikke ha noe å si i et delefilter. Kan ha betydning for lydkvaliteten i f.eks. en preamp, dac (småsignaler), men ikke i en høyttaler. (Da skal du virkelig ha gode ører )
Men har ingenting å si uansett når det gjelder nivåforskjell.



[Dr.No]

Arkiv12, det er ikke nødvendig å ha greie på elektronikk for å lage en tegning. Alle komponentene som er brukt er symmetriske, og hver av dem har bare to tilledninger. Det behøver ikke se ut som et skjema. (men litt pirk er det selvfølgelig). Et godt sted å begynne er å tegne printbanene på kortet, og så bare henge på små tegninger av hvordan spoler og kondensatorer og motstander er koblet på. Ellers er det vel mest naturlig å få noen til å se på dem, eller bestille nye delefiltre, eller noe.No.



[Arkiv12]

Problemet løst!
Er rimelig sikker på at jeg har funnet løsningen.
Etter nitidig gransking av høyttaler og bilder av delefilter uten resultat var neste skritt å utvide testene.
Som noen antydet ser synderen ut til å være en feilkobling. AV M3 signature er en 2,5 veis konstruksjon hvor det ene elementet er både bass og mellomtone.
Med all sansylighet har de under modifisering av delefilteret feilkoblet ett bass/mellomtone element. Skal nå gå over begge høyttalerene å sjekke mot printkort/fargekoding om tilkobling er korrekt utført.

Lydmessig høres det ut som alt er på plass.

Vil takke for alle tips og løsningsforslag.



[Zomby_Woof]

Det hørtes med en gang ut som bassene på en av høyttalerne var koblet hver sin vei, ja.

Godt det løste seg.



[Dr.No]

Høres bra ut, Arkiv!
No

(Interessant spørsmål om denne type tråder egentlig ikke like godt hadde passet under "generelt". Det er jo mange ting som kan komme opp i forbindelse med defekter. Garantispørsmål f.eks, eller andres generelle erfaringer med samme utstyr, byggekvalitet på samme, erfaring med forhandlere og verksteder, osv. Dessuten er det ofte generelt lærerikt å se hvordan andre tenker omkring et problem, selv for de som ikke driver med DIY vil jeg tro. (og en fin avvekslig fra en viss type tråder som det er mange av, som "hva skal jeg kjøpe", "objektivister vs subjektivister". Bare noen løse tanker på temaet).
