I anledning anskaffelse av Midgard Audio Oberon monoblokker bestemte jeg meg for å lage nye signalkabler. Dette for å:
1. unngå det ekstra koblingspunktet som RCA til XLR-adapteren innfører
2. sørge for skikkelig skjerming siden dette er ganske lange signalkabler.
Videre har jeg fra tidligere god erfaring med en Dikemark-kabelen. Det er en ren tvinnet kabel av solid core ledere, og er beskrevet godt her på sentralen. Jeg valgte å videreføre denne ideen i denne konstruksjonen jeg har kalt Blackworm.
Her er delene jeg hadde tenkt å bruke fra starten. Det ble noen avvik fra dette. Dette er beskrevet lenger ned.
Delene er pyntestrømpe, skjerm i fortinnet kobber med innerslange, tynn isolasjonsslange, ledere fra PN-16 kabel, XLR-plugger og RCA-plugger.
Utgangspunktet var å lage ganske lange kabler på omtrent 2 meter. Etter å ha avisolert og adskilt lederne fra PN-16 kabelen, tredde jeg det som skal bli senterlederen gjennom den tynne isolasjonsslangen. Deretter klemte jeg fast en leder med isolasjon og en uten i snekkerbenken tvinnet disse med drill. Resultatet kan sees på bildet, sammen med skjermen og innerslangen:
Her kom første utfordring. Den blå innerslangen var litt for trang. Jeg hadde dessuten ikke tvinnet lederne godt nok, noe som også førte til at den tynne isolasjonsslangen ble litt "slapp" og ga for mye friksjon ved gjennomtreing. Derfor måtte ytterligere tvinning til. Jeg valgte også en annen slange, nemlig den opprinnelige Dikemark-slangen. Som man ser av bildet under hadde den en litt videre indre diameter:
Her er lederne tredd gjennom plastslangen. Dette utgjør nå egentlig en uterminert Dikemark-kabel:
Skjermen måtte tres over fra den blå slangen til den gjennomsiktige. Det gikk relativt greit. Siden den gjennomsiktige er litt tykkere, så måtte skjermen ekspandere mer og ble da kortere. Lengden på skjermen minket fra 2 meter til omtrent 1,75 meter. Det ser ut som mer på bildet, men grunnen er at jeg har tatt godt mål på plastslangen:
En liten teip i hver ende av skjermen holdt den på plass mens jeg tredde på pyntestrømpen, som også fungerer som litt dårlig isolasjon for skjermen. Her er det foreløpige resultatet:

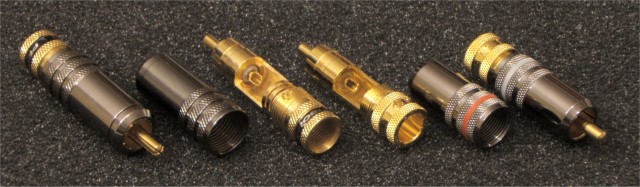

Termineringsprosessen fikk jeg ikke dokumentert så godt. Det største problemet var diameteren som kabelen fikk etterhvert. Hverken RCA-plugg eller XLR-plugg var dimensjonert for dette. Spesielt RCA-pluggen som var innkjøpt for formålet var alt for trang. Derfor har jeg endt opp med strammeplugger fra Biltema nok en gang. I denne enden er skjermen koblet signaljordlederen. Det er den ikke i XLR-enden. Her er ferdig resultat med krympestrømper og det hele:
Jeg er godt fornøyd med resultatet. I den grad signalkabler har lydsignatur, så opplever jeg samme lydsignatur som for Dikemark. Og jeg liker den signaturen. Selvgjort er dessuten velgjort.
1. unngå det ekstra koblingspunktet som RCA til XLR-adapteren innfører
2. sørge for skikkelig skjerming siden dette er ganske lange signalkabler.
Videre har jeg fra tidligere god erfaring med en Dikemark-kabelen. Det er en ren tvinnet kabel av solid core ledere, og er beskrevet godt her på sentralen. Jeg valgte å videreføre denne ideen i denne konstruksjonen jeg har kalt Blackworm.
Her er delene jeg hadde tenkt å bruke fra starten. Det ble noen avvik fra dette. Dette er beskrevet lenger ned.
Delene er pyntestrømpe, skjerm i fortinnet kobber med innerslange, tynn isolasjonsslange, ledere fra PN-16 kabel, XLR-plugger og RCA-plugger.
Utgangspunktet var å lage ganske lange kabler på omtrent 2 meter. Etter å ha avisolert og adskilt lederne fra PN-16 kabelen, tredde jeg det som skal bli senterlederen gjennom den tynne isolasjonsslangen. Deretter klemte jeg fast en leder med isolasjon og en uten i snekkerbenken tvinnet disse med drill. Resultatet kan sees på bildet, sammen med skjermen og innerslangen:
Her kom første utfordring. Den blå innerslangen var litt for trang. Jeg hadde dessuten ikke tvinnet lederne godt nok, noe som også førte til at den tynne isolasjonsslangen ble litt "slapp" og ga for mye friksjon ved gjennomtreing. Derfor måtte ytterligere tvinning til. Jeg valgte også en annen slange, nemlig den opprinnelige Dikemark-slangen. Som man ser av bildet under hadde den en litt videre indre diameter:
Her er lederne tredd gjennom plastslangen. Dette utgjør nå egentlig en uterminert Dikemark-kabel:
Skjermen måtte tres over fra den blå slangen til den gjennomsiktige. Det gikk relativt greit. Siden den gjennomsiktige er litt tykkere, så måtte skjermen ekspandere mer og ble da kortere. Lengden på skjermen minket fra 2 meter til omtrent 1,75 meter. Det ser ut som mer på bildet, men grunnen er at jeg har tatt godt mål på plastslangen:
En liten teip i hver ende av skjermen holdt den på plass mens jeg tredde på pyntestrømpen, som også fungerer som litt dårlig isolasjon for skjermen. Her er det foreløpige resultatet:
Termineringsprosessen fikk jeg ikke dokumentert så godt. Det største problemet var diameteren som kabelen fikk etterhvert. Hverken RCA-plugg eller XLR-plugg var dimensjonert for dette. Spesielt RCA-pluggen som var innkjøpt for formålet var alt for trang. Derfor har jeg endt opp med strammeplugger fra Biltema nok en gang. I denne enden er skjermen koblet signaljordlederen. Det er den ikke i XLR-enden. Her er ferdig resultat med krympestrømper og det hele:
Jeg er godt fornøyd med resultatet. I den grad signalkabler har lydsignatur, så opplever jeg samme lydsignatur som for Dikemark. Og jeg liker den signaturen.
Selvgjort er dessuten velgjort.
