Brimar smårør - hva har jeg her?

skranglefant

Hi-Fi freak
Ble medlem
20.11.2015
Innlegg
2.635
Antall liker
4.248
Sted
Bartistan
Hola rørguruer!

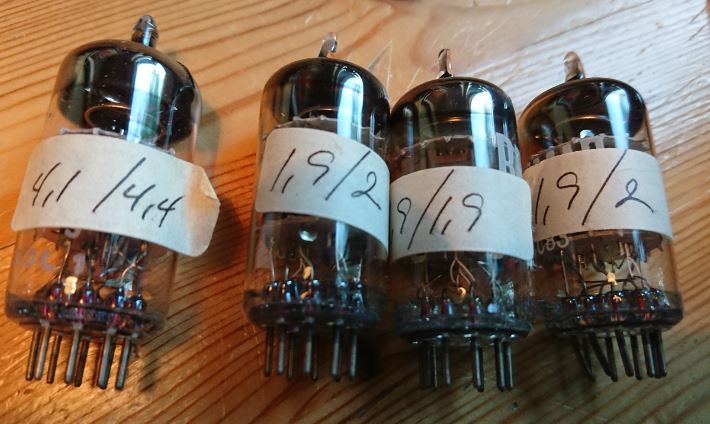

Jeg rota rundt i katakombene og fant 1 stk Brimar ECC81 (til venstre) og 3 stk ECC83, plukka ut av en engelsk gitarforsterker fra først på 70tallet.
Fikk målt dem på 90tallet en gang men har totalt glemt hva tallene skal bety.

Hva har jeg her - gull eller gråstein, drøm eller dritt?



Balle Clorin

Æresmedlem
Ble medlem
19.06.2012
Innlegg
10.134
Antall liker
9.292
Torget vurderinger
2
To verdier pleier åvære angitt transkonduktans(mutual conductance gm), og mA. Siden røret har to trioder er det to verdier for hver parameter.. ..
alt innenfor 10% er fint. Tipper det erTranskonduktanse som er angitt

http://www.mif.pg.gda.pl/homepages/frank/sheets/010/e/ECC81.pdf


http://tdsl.duncanamps.com/sheets/ecc83/ecc83.pdf


Vacuum tubes[edit]

For vacuum tubes, transconductance is defined as the change in the plate(anode)/cathode current divided by the corresponding change in the grid/cathode voltage, with a constant plate(anode)/cathode voltage. Typical values of gm for a small-signal vacuum tube are 1 to 10 millisiemens. It is one of the three characteristic constants of a vacuum tube, the other two being its gain μ (mu) and plate resistance rp or ra. The Van der Bijl equation defines their relation as follows:
g m = μ r p {\displaystyle g_{m}={\frac {\mu }{r_{p}}}} g_{m}={\frac {\mu }{r_{p}}}[1]
