Da har BIII fått virke noen dager.

For en nybegynner innen diy elektronikk har det vært spennende, tildels frustrerende, men til slutt veldig morro. Spes når en omsider har fått samlet en dac som spiller meget bra.

De to første Placidène ble for min del rein trening. Hadde trent litt på printkort kjøpt på Claser`n, men det blir ikke helt det samme
som når det virkelig gjelder.

Det viste seg etterhvert at det mest sannsynlig har vært kontakt mellom to loddepunkt, og dette i sin tid gjorde sitt til at psu ikke fungerte skikkelig.

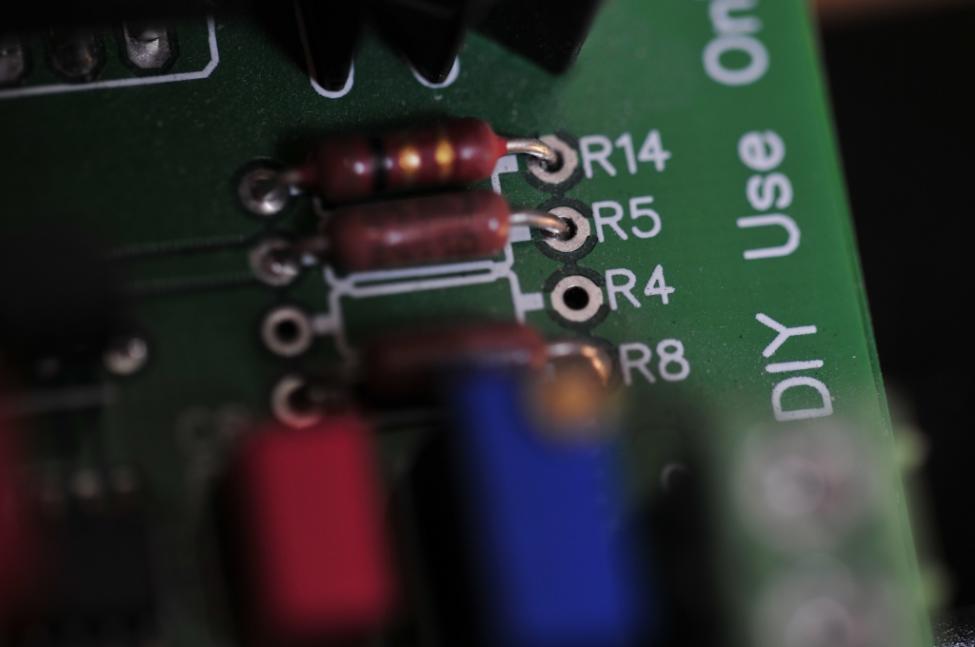

Bildet viser hvor liten plass det er mellom R4 -QN5.

Jamen der SKAL jo være forbindelse. Ser et hul i lodningen ret overfor. Generelt varmer du for lidt på komponentbenene. Faktiskt synes jeg det er nogle elendige lodninger.

Takk for hyggelige ord.



[musicman]

enig, tinnet er ikke ferdig smeltet
tyder på for svak varme eller for rask/nærvøs på labben
dessuten viktig å rense tuppen hele tiden
men alle må jo begynne et sted
mvh
Leif

Trening gjør mester.

Der er noen punkt hvor tinnet ikke har den fine 'bulen' på oversiden, men der er jo grei kontakt tydeligvis siden alt virker som det skal. Renser spissen ofte, bruker stort sett stålspon typen og svampen av og til.



[Cobra2]

Husk å rengjøre komponent-ben også! (en brun el. grønn "3M-matte" fungerer bra til dette)



[musicman]

Ulv i fåreklær,
eller var det Bøffel i solnedgang

Flott bygg..

Takker Pelle.

Sett på bakgrunn at loddebolt er noe som inntil nylig var noe jeg aldri har tatt i, er jeg fornøyd. Koblet Placidene med 99.99% flatsølv i bomull. Sover bedre om natten da.



[musicman]

Husk å rengjøre komponent-ben også! (en brun el. grønn "3M-matte" fungerer bra til dette)

Takk for tipset.

På De aller fleste loddepunkta er flyten gennom pcb ok. Sef måtte ett av de få punkt som ikke er perfekt være på bildet.



[musicman]

Drossel: Mener du at der skal være kontakt mellom R4 og QN5 ? Det er det du skriver.



[pellesmil]

Sett på bakgrunn at loddebolt er noe som inntil nylig var noe jeg aldri har tatt i, er jeg fornøyd. Koblet Placidene med 99.99% flatsølv i bomull. Sover bedre om natten da.

Ja lurte litt på hva du hadde under bomullen, godt du ikke er som Nærdrum og kjører åpen kjortel
Kjøpete du flatsølvet på Hamar?

Har bruk for noen meter, vet ikke om de selger småkvanta?

Ellers så er det bare å lodde ivei, som det siees : Øvelse gjør mester,
Har stort sett loddet på hobby basis siden tidlig 80 tall (dog ikke med proff utstyr) men sleit når jeg skulle lodde de første TPA produktene for 2 år siden,
Mistenker at de bruker blyfritt loddetinn på printene som vist nok er i viden sånn miljømessig,
dog er det ike min favoritt.
Ble ikke fornøyd med Biltema loddestasjon selv om den er termostatregulert og det hele, den har fungert helt greit tidligere.
Måtte rett og slett ty til en 100w proff Weller for at tinnet skulle flyte ut.
Kjøpe meg en ny loddestasjon nettopp (Kina Weller kopi) og den har digital tempmåler med 100w effekt.
Vet ikke hvor nøyaktig den er kalibrert men jeg ble overasket over hvor høyt jeg måtte gå.
Endte på 430grader før jeg fikk skikkelig flyt på tinnet.
Kjøpte forøvrig denne: New AT100D Anti Static Fast Heat Up LCD Soldering Station 220V 100W | eBay



[madman]

De to loddepunktene er jo på samme printbane og har selvfølgelig kontakt seg imellom.
-m



[musicman]

Pelle: Sølvet er kjøpt hos K.A Rasmussen på Hamar. Ikke sikker på hvor små kvanta de selger siden jeg fikk litt av en kompis.

Madmann : takker for den, godt å vite.



[musicman]

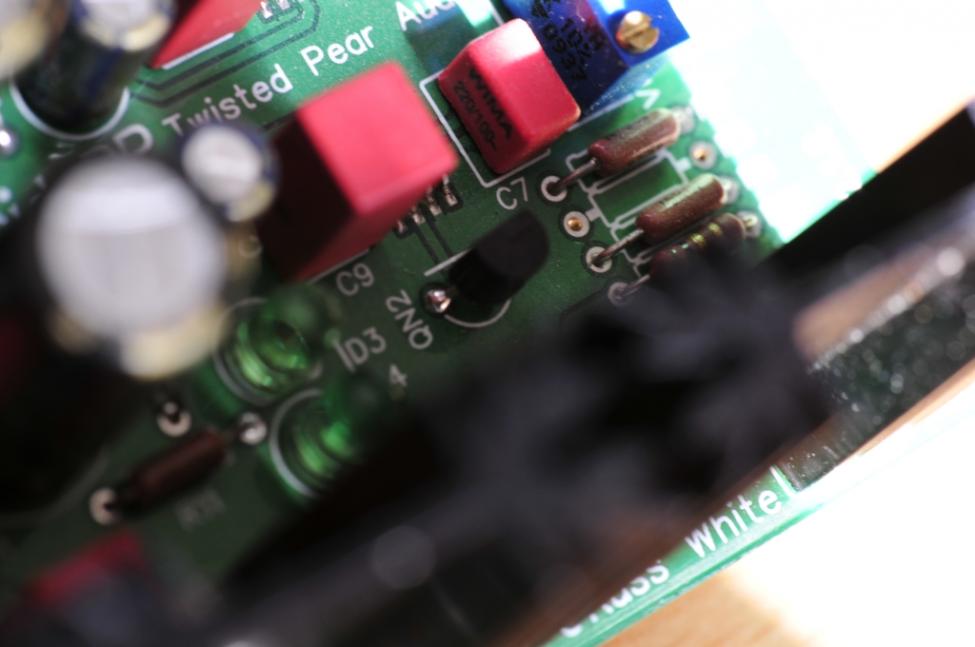

Hva sier ekspertisen til disse loddingene vist her ?



[LMC]

er styrbord siden på R14 og R5 loddet i det hele tatt?

mvh
Leif



[LMC]

hva med å vise undersiden?
det er der du skal jobbe
mvh
Leif



[Sluket]

Lodde(t) er kastet..

Proff Weller (ikke kinamikk) med til formålet RIKTIGE spisser
Lampe med lys/forstørring
Godt sølv (ikke gjerrig her)
Litt kunskap om smeltetemperaturer
Vifte som blåser bort lodderøyk (så blir du ikke utålmodig og skumper til arbeidet under lodding)
Radioen på svakt i bakgrunnen
Stille i huset (pref. natta) - bolten lodder best om natta, gjelder også loddebolten
Rene komponenter, ikke grise til med feite fingre
Trene litt først, på avklipp & kabelstumper



[LMC]

2 proffe weller, en med tykk, en med tynn
check
check
check
den lukten som er såååå god?
cd på verkstedanlegget
check
check
et lite glass rødt/ kaffe + X/O

mvh
Leif



[Sluket]

2 proffe weller, en med tykk, en med tynn "Med egnet spiss" betyr flere Weller ja, selv bruker jeg 3 stk.
check
check
check
den lukten som er såååå god? Lukta er god, men røyken plagsom, lett å lage grålodding pga. bevegelser..
cd på verkstedanlegget NEI - må skiftes hele tiden... tida går fort..
check
check
et lite glass rødt/ kaffe + X/O Tja, ved grovloddinger og testsaker, kanskje... men aldri til SMD komponenter

mvh
Leif

Dessuten, aldri lodde kun iført tanga! Generelt bør alle hobbyrelaterte arbeider utføres MED bukser, har utallige loddetinnsvimerker, lutflekker (!) og knivsår nedover beina som følge av "skulle bare..." og andre geniale ideer som bare MÅTTE utføres akkurat der og da. Etter leggetid!



[Ludo]

Don't drink and lodd as we say



[LMC]

gjett om jeg har lodda i Sebago-shortsene mine og følt at bena kunne vært hakket lengre!



[Sluket]

gjett om jeg har lodda i Sebago-shortsene mine og følt at bena kunne vært hakket lengre!

??? Håper du mener buksebena.. Leste forøvrig nettopp at SEBAGO var yndlingsshortsen til skjeivingene..og dersom du attpåtil kjørte med sagging så viste du at du var klar for.. ehh... penetrering

Så, vadmel it is, my friend!



[LMC]

hvorfor leser du om skjeivingenes kles-preferanser?
prøver du å bli trendy?

mvh
Leif



[Sluket]

Jeg? Trendy? SHORTS???

Det er bare sånn ufrivillig info som griner mot deg bare du åpner en hvilken som helst reklameblekke eller avis. Prøvde bare å få deg inn på tørt land før sesongen starter. Ikke godt å si hva som kan skje når en ligger på brygga og sover av seg rusen.



[LMC]

1: jeg ligger i båten
2: jeg sover ikke av meg rusen, jeg vedlikeholder den

mvh
Leif



[musicman]

er styrbord siden på R14 og R5 loddet i det hele tatt?

mvh
Leif

Loddingene på bildene er ikke loddet av meg, men alt funker likevel.
Da er det kanskje ikke livsviktig med tinnflyt igjennom pcb da ?

Ps; den som har loddet, har lang erfaring med mange dac's på listen



[Drossel]

Ja vet jeg er lidt extrem. Hvis de er loddet fint på baksiden er det jo egentlig ligegyldigt med oversiden. Sølvholdigt tinn kræver højere temperaturer og blyfrit loddetin er noget fanden har skabt.

Undskyld Musicman for de kategoriske ord.



[musicman]

Ja vet jeg er lidt extrem. Hvis de er loddet fint på baksiden er det jo egentlig ligegyldigt med oversiden. Sølvholdigt tinn kræver højere temperaturer og blyfrit loddetin er noget fanden har skabt.

Undskyld Musicman for de kategoriske ord.

Takker Drossel

Jeg er ikke hårsår, men ble litt satt ut av det du skrev. Mest fordi jeg er godt fornøyd med totalresultatet, selv om der finnes noen få loddinger der tinnet ikke har flyt gjennom pcb. Det ser bra ut på baksiden med fin glans.

Droppet blyfritt nesten umiddelbart, og bruker nå 62%tinn-36%bly-2%sølv. Det er MYE bedre å bruke.



[Kingpin]

Tenkte eg skulle dele litt bilder fra mitt Buffalo III SE bygg.
Den er ikkje heilt ferdig, får resten av delene i begynnelsen av uka.
Takk Musicman for all hjelp til no.
Flere bilder kommer etter vert som eg blir ferdig.



[pellesmil]

Lodde(t) er kastet..

Proff Weller (ikke kinamikk) med til formålet RIKTIGE spisser
Lampe med lys/forstørring
Godt sølv (ikke gjerrig her)
Litt kunskap om smeltetemperaturer
Vifte som blåser bort lodderøyk (så blir du ikke utålmodig og skumper til arbeidet under lodding)
Radioen på svakt i bakgrunnen
Stille i huset (pref. natta) - bolten lodder best om natta, gjelder også loddebolten
Rene komponenter, ikke grise til med feite fingre
Trene litt først, på avklipp & kabelstumper

Weller er for pyser, det som gjelder er utgangseffekt! Min 100W SE og nøyaktig regulering
Yess ev enda mere lys + glasøgon
yepp
que?
check no 3 og 1 = lite røyk
ev favorittspilleliste på Spotify
Yepp, loddebolter er ømfintlige instrumenter ren strøm er helt essensielt
Yepp
Pyse!



[musicman]

Kingpin;

Ingenting å takke for, selv takk er vel riktigere og si mtp bakplata du ordna.

Dette ser veldig bra ut. Profft så det holder.
Du har vært dyktig hittil, og det blir spennende når den skal opp og gå for første gang.



[pellesmil]

Testet Placid (single)
spennning 5,5 volt
7,8ohm belastning dvs drøyt 600ma last
150ma shunting
totalt 850ma CCS
10v ac inn
33000uf med orginal likeretter
orginale kjøleribber,

Etter ca 5 min holder CCS transistoren (den som sitter i serie med signalet) over 80 grader
Shunt transistoren er grei med sine 50 grader,
Satt på en ekstra kjøleribbe på utsiden av den orginale og da datt temperaturen til ca 70g

Lot det stå i 5-10 minutter og sjekket likeretteren, den var dritvarm, dvs 70g

Det må nok mere kjøling til mao



[musicman]

Synes å huske at jeg leste på TPA sine sider en plass at når en passerer 500mA på Placid (tot inkl, shunt verdien ) da må en øke kjølekapasiteten.

Dette ser ut til å stemme etter erfaringene våre ser det ut som.



[gwikse]

Lekkert kabinett Kingpin



[Kingpin]

Lekkert kabinett Kingpin

Tusen takk gwikse.



[Gbatokai]

Er det noen som har en vanlig 9V ringkjerne å avse for en grei penge i Oslo-området? Trodde jeg hadde en ekstra, men dengang ei. Denne skal kun brukes til en gammel Placid for å få mer fornemt USB-power til Exa.

Jeg spør her fordi jeg veit det er mange som har bytta ut 15VA 2x9V med større... og tenker at det er en viss mulighet for at noen vil kvitte seg med en slik rimeligere enn hva ELFA osv. kan prestere.



[musicman]

Send en pm til Ludo, eller LMC.



[LMC]

har ikke



[Gbatokai]

Takk for svar - frodes00 har, så da ordner det seg.



[Kingpin]

Da er Buffalo III SE nesten ferdig.
Er oppe å går og spiller fantastisk, beste oppgraderinga eg har gjort på lenge.
Neste blir å montere EXA kort.

Her er et par bilder av bygget, frontplata skal eg få gravert på en fin måte når eg veit korleis eg vil ha den og montere en eller to led i front.



[pellesmil]

Flott,
er det acryl?



[Kingpin]

Flott,
er det acryl?

Nei, det er 20mm aluminium som er lakkert på begge sider men ikkje kanten rundt. Så kanten rundt er blank.



[musicman]

Nyydelig Kingpin. Dette var saker, blir nesten misunnelig no. Bra jobba.
