Bygge USB Dac modul inn i en integrert forsterker??

[Hornlyd]

Kjøpte en Thule Audio IA60 av en hyggelig kar på sentralen i dag.
Kunne tenke meg å bygge inn en USB Dac inn i forsterkern ved å ofre en av inngangene slik at USB kontakten kommer der i stedet. Det er god plass i kabinettet men hvordan gjør jeg det? Noen som vet om gode USB dac løsninger jeg kan bruke?



[Hornlyd]

Her er innmaten:



[DIY_dude]

www.twistedpearaudio.com

Jeg anbefaler Opus-dacen, basert på WM8741. Twisted Pear selger dac, receivere, og analogtrinn i stablbare moduler på størrelse med kredittkort. Da skal du få grei plass. Du kommer til å måtte flytte ringkjernetrafoen til ett av hjørnene da. Må jo ha plass til strømforsyning for dacen også.



[LMC]

UENIG
Opus har bare I2S bus inngang som kan ta USB receiver og TPA sin usb modul tar strøm fra usb kabelen..dvs pc´n som er en dårlig løsning
da bør du i så fall kjøre en annen usb receiver
en lettere og oppgraderbar løsning er å bruke usb kortet fra dddac.de
som startpakke kan du bruke den integrerte 1543 brikken på usb kortet
alternativt kan du få kjøpt et billig usb-kort av meg av forrige generasjon med integrert dac i usb - receiver modulen for 200 nok
kortet trenger en enkel 11 vdc regulert forsyning
mvh
Leif



[DIY_dude]

Det er vel ikke akkurat enstemmig vedtatt at dddac sin tilnærming med dedikert strømforsyning og reklokking av USB-receiveren har så fryktelig stor innvirkning på lydkvaliteten. Men for guds skyld, hvis det er plass i kabinettet er det jo bare å tweake i vei.



[LMC]

men opus har jo ikke engang usb inngang og det er jo det han vil ha eller?
mvh
Leif



[DIY_dude]

Det finnes vel strengt tatt ingen dacer med USB-inngang, med mindre du regner PCM27xx-receiveren som en dac? At Twisted Pear har valgt å dele opp receiver, reklokking og dac på forskjellige printkort er vel først og fremst av praktiske hensyn.

Nå kan det hende det blir litt god-dag-mann-økseskaft her, for jeg skal innrømme at jeg ikke skjønte helt hva du mente.



[LMC]

joda det finnes:

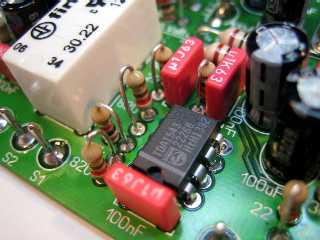

dddac seneste versjon av usb kortet har en innebygget opsjon der man bruker en onboard Philips TDA 1543 dac chip
kortet er ca 5x10cm og trenger 11vdc
perfekt imo
mvh
Leif



[LMC]

også kan du bygge halvparten av denne med en 9vdc trafo til:



[roffe]

Litt OT, men hvorfor er ekstern USB-DAC et problem?



[DIY_dude]

Dddac-modulet benytter samme chip for USB til I2S konvertering som Twisted Pear gjør, PCM2707, så jeg skjønner ikke helt hva du mener er forskjellen. Stort sett alle USB-dacer på markedet bruker denne chipen for konvertering til I2S. At Twisted Pear har valgt å legge receiveren på et eget printkort, som muliggjør stabling i høyden, er vel av mindre betydning?



[LMC]

såvidt jeg har forstått tar TP strøm fra via usb-kabelen PC og det er no-no imo
mvh
Leif



[whistler]

Flere her på "Sentralen" har bygget Monica fra DIYPARADISE.
Denne er basert på TDA1545, som etter min mening er en bedre chip enn TDA1543, så sant man ikke bruker en kjempestabel med TDA1543 chiper oppå hverandre. Monica får også strøm via USB-kabelen som standard.
Tviler på at du merker noen særlig forskjell til din type bruk (som en USB-inngang i en integrert forsterker) om den har USB-power eller ekstern forsyning. I en high-end løsning ville jeg som LMC sier, valgt en DAC som ikke får strøm via USB.

http://diyparadise.com/shop/index.php?main_page=product_info&cPath=13&products_id=86



[DIY_dude]

Strømforsyningen til USB-receiveren skal i prinsippet ikke ha noen innvirkning på lyden. Men det er jo selvsagt fritt fram for å tweake det man vil av klokking og PSU.



[LMC]

men i praksis er det ofte annerledes :
imo
mvh



[Hornlyd]

Flere her på "Sentralen" har bygget Monica fra DIYPARADISE.
Denne er basert på TDA1545, som etter min mening er en bedre chip enn TDA1543, så sant man ikke bruker en kjempestabel med TDA1543 chiper oppå hverandre. Monica får også strøm via USB-kabelen som standard.
Tviler på at du merker noen særlig forskjell til din type bruk (som en USB-inngang i en integrert forsterker) om den har USB-power eller ekstern forsyning. I en high-end løsning ville jeg som LMC sier, valgt en DAC som ikke får strøm via USB.

http://diyparadise.com/shop/index.php?main_page=product_info&cPath=13&products_id=86

Denne her ser aktuell ut i forhold til behovet. Er den vanskelig å bygge?



[whistler]

Du finner litt mer info her:
http://diyparadise.com/usbmonica.html

Jeg har ikke bygget den selv, men vet at det er en populær og velspillende DAC.
Antar at det er en del overflatemonterte komponenter på baksiden av printet, men disse er nok allerede loddet på plass. Kan være greit å sjekke.

Ellers ser det ut som om Monica må ha separat power 12-18VDC, i alle fall i følge linken ovenfor.
Mulig at det er billigere å kjøpe en ferdig Monica og slakte denne enn å kjøpe delene til powersupply her i Norge.

Kan være greit å innhente tips på evt. kobling av inngangsvelger for å veksle mellom USB og vanlig inngang på forsterkeren. Her må de som har gjort dette i praksis komme på banen...



[Hornlyd]

Jeg har en Silverstone USB DAC som trekker strøm fra USB porten:

http://www.onheadphones.com/product-reviews/dac/silverstone-ensemble-eb01.html

Kanskje jeg rett og slett skal skru ut den?



[whistler]

Kan du ikke bare koble USB-DACen til forsterkeren da, slik at du bevarer verdien på dem begge? Hvis du allerede har en DAC, skjønner jeg ikke helt formålet med "prosjektet". ???



[LMC]

Kan du ikke bare koble USB-DACen til forsterkeren da, slik at du bevarer verdien på dem begge? Hvis du allerede har en DAC, skjønner jeg ikke helt formålet med "prosjektet". ???

enig
imo



[Hornlyd]

Verdi og verdi fru Blom. Kr 1500,- for en brukt forsterker?

Når jeg bygger høyttalere og skal rigge kjapt opp i stua så er det kjekt med 1 boks og en laptop!

Har flere ganger hatt med stereo på selskaper osv. Kjekt her og med så få bokser som mulig



[roffe]

Skjønner den, hel, helt klart. Likevel er det ganske kjekt med fleksibiliteten til en ekstern DAC også. De kan gjerne flyttes mellom permanente og midlertidige oppsett uten at man trenger å demontere hele oppsettet.
