Cmoy for Stone

[Melges]

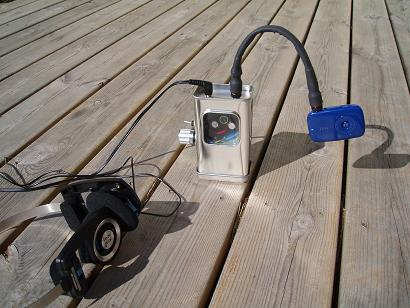

Fant skjema på nett, måtte bare prøve...

Spiller faktisk helt ok, og kan nok drive de fleste headset ;D



[Pengvim]

Bygget den her for et års tid siden. Låt helt fint den egentlig, men jeg har klart å rote den bort. Hvilken op-amp brukte du?

Har herma etter strømforsyningen på tweaks-siden dens til min egen sak (egen krets). Riktignok bare simulert, men bestiller deler fra ELFA til uka.. ;D



[Melges]

Hvilken op-amp brukte du?

Brukte Burr-Brown OPA2227P som jeg var så heldig å få kjøpt her på sentralen...

Billig kveldskos å bygge slikt!



[Pengvim]

Hvor billig det blir kommer an på hvor gode deler man bruker det..
(kjører 5% toleranse i strømforsyning og 1% i forsterkerdelen jeg)

Bruker en Linear Technology LT-1115 i min egen (og AD817 i strømforsyning), men det er selvsagt lett å bytte ut med andre tilsvarende typer.



[Melges]

Ble veldig nysgjerrig på komponentlista di nå

Hvilke kondensatorer brukte du?



[Pengvim]

Kopiert fra .tsv fila fra elfa (lagre handlekurv).

67-235-06 2 Ellyt 1000uF/35V
60-794-95 2 Motst 1,0kohm 5% 2W
60-797-76 4 Motst 220kohm 5% 2W
48-130-44 4 IC-sockel 8-pol löd
64-125-14 1 Kolpot 2x10kohm log
73-111-52 2 LT1115CN8 audio op-amp
60-745-61 2 Motst 100kohm 1% 0,6W
60-749-26 2 Motst 220kohm 1% 0,6W
60-711-46 2 Motst 100ohm 1% 0,6W
60-722-92 2 Motst 1,02kohm 1% 0,6W
60-711-87 2 Motst 110ohm 1% 0,6W
65-461-21 2 Kond 1,0uF 1% 250VDC MKP
42-700-88 1 Jack f chassi 3,5 mm 3-p
42-700-13 1 Telepropp 3,5 mm 3-p
48-320-51 2 Labbkort RE220 LF

Mangler bare AD817, men den kan jeg få tak i gratis.

Den ligner riktignok en tanke på Cmoy, men det vil jo det meste av enkle op-amp baserte forsterkere gjøre. :
