Copland extreme

[andreas]

Min copland 289 har gjort nytten som spiller i anlegget nå i en 6-7 år og jeg synes det på tide å mekke litt på den ;D.
Den nye dacen er fra kandkaudio.com og heter RAKK dac mark2 som jeg har fått lyttet til i en tidligere versjon og anbefalt fra venner.

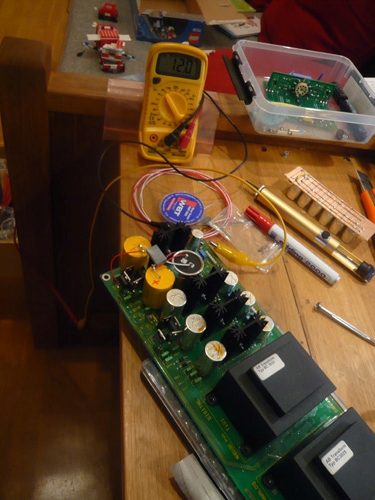

Først måtte jeg røske ut den gamle dacen fra copland - spillern, samt bygge om strømforsyningen. Det er en herlig svær psu på separat kort med to forsyningstrafoer. Etter ombyggingen fikk RAKK sin engen trafo, schottyk likeretterdioder og en regulator basert på LT1086-12. Stort sett alt sammen basert på deler fra skuffen. På bildet ser dere psukortet med regulatoren i enden. De gule kondisene er første kondis etter brua, plastfilm 100V, sammen med en elektrolytt. Det var et poeng finne ca riktig verdi på kondisen mlm brua og regulatorn for å holde rippel lavt nok til at 1086 ikke skulle droppe ut av regulering samtidig som strømtrekket over likeretter diodene ikke skulle bli for høyt. Endte opp med ca 600uF.



[andreas]

Etter regulatoren kjørte jeg på med masse kapasitans.



[andreas]

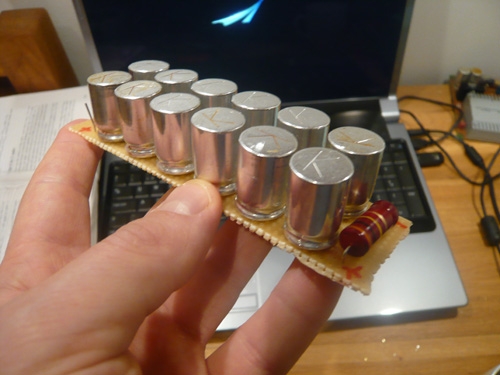

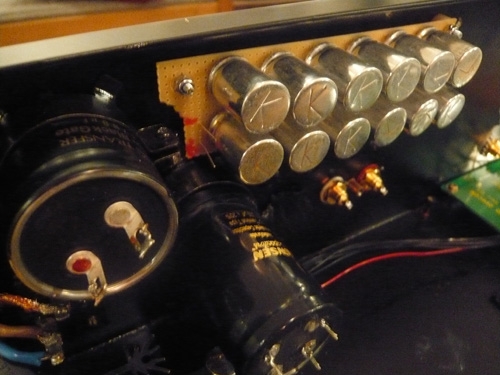

Bort mot dacen lar jeg det gå en rekke av 1000uF/16V blackgate N-type som jeg en gang hadde skrellet for plastik den gang det var så "inn".



[andreas]

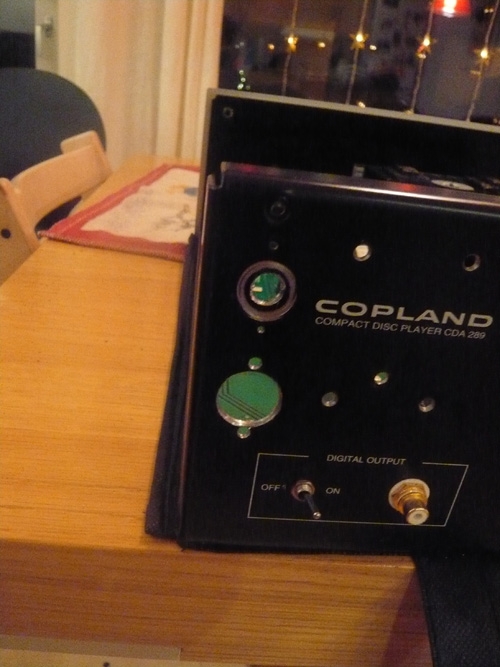

Å bore nye huller i dette stål - chassiet var et sant lite h..og på det tidspkt bildet under ble tatt har jeg ødelagt et hullbor. Da var det ikke annet å gjøre enn å ta frem 1mm boret og drille småhull hele veien rundt til stålet kunne bankes ut.



[andreas]

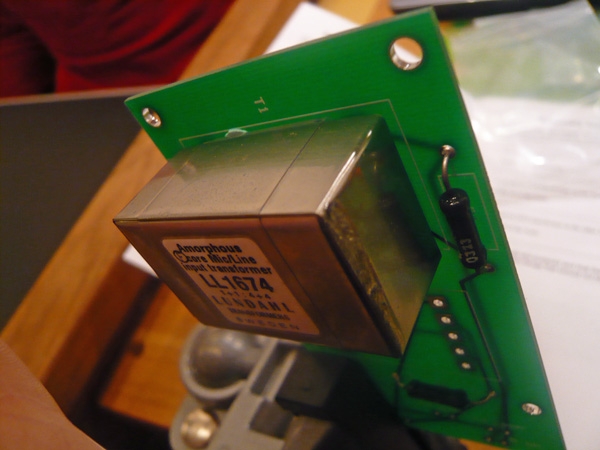

Til utgangstrinne bruker jeg trafoer fra Lundahl levert fra kandkaudio. La inn litt bluetac under trafoen til hjelp under loddingen.

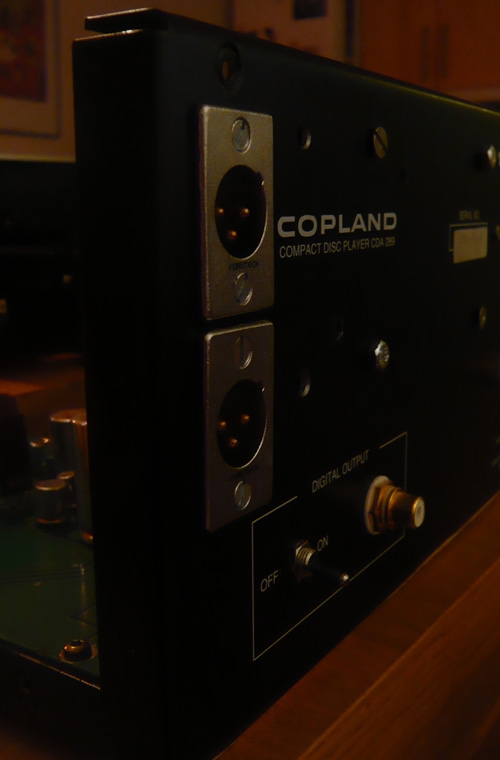

Balanserte utganger fra trafoene.



[andreas]

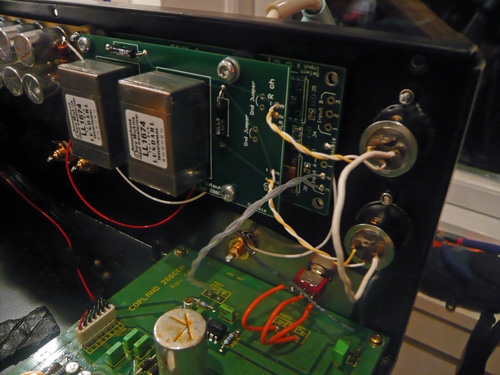

Utgangstrinnet monteres rett over dac - kortet og de forbindes med korte ledere mlm printene

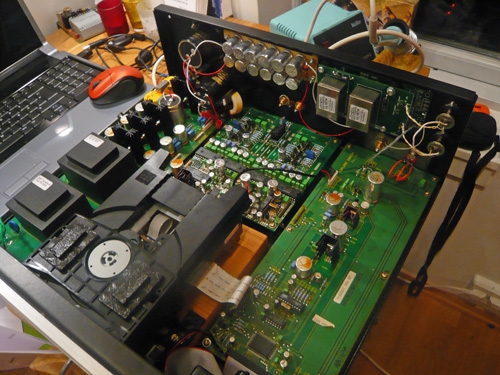

Et lite oversiktsbilde.


Åsaken til at deler av det gamle dac-kortet står i er at driverket ikke fungerte uten at dette.



[JanR]

Spennende tråd Andreas

På det nest siste bilde, er det en naken og linolje behandlet lytt jeg ser ?

/jan



[andreas]

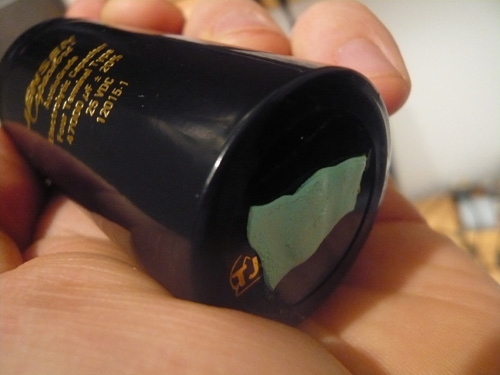

Jepp. Det er en stund siden jeg hentet frem den linoljeflaska sist, for å si det slik...Prøver å gå over til etablert el.lære nå om dagen. Linoljen er jo helt gått av moten.



[JanR]

Linolje går aldri av moten

Nuvel, må sies at jeg imponert over dere diy gutta.
Er jo ikke noe for nybegynnere det der.

/jan



[bambadoo]

Sprekt prosjekt



[Cobra2]

Det er alltids morro å modde gamle spillere... 8)
Men hvorfor skifte ut PCM63 ??? ??? ???

Arne K



[andreas]

Vurderte lenge å beholde dem, men utgangspunktet var at RAKK dac spilte fletta av det meste av CD-spillere som jeg har lånt øre til de siste åra. Jeg kunne laget kun et nytt utgangstrinn etter dacen, men spilleren var så stappefull av klokker og lyttebanker fra tidligere moddinger at det ikke var plass til mer. Valgte å betale litt ekstra for en enkel løsning.



[slarssen]

Flotte greier Andreas! Du står på knallhardt om dagen!

Stilige bilder må si. Herlig med god plass i det chassiset Mulig jeg ville ha brukt en skjerma kabel til S/PDIF signalet istedet for tvista kabel siden den går så nært de analoge signalene. Mulig du kan skjerme den du har der litt evnt... Tja, du ser no. Kan jo prøve det hvis du plages med innstrålt støy.

Ellers flott med korte kabler på utgangene, og helt ypperlig med solid PSU! Siden du har passiv utg. trinn så blir S/N forholdet kun bestemt av utlegget på selve dackortet og strømforsyningene. Dac kortet har god lokal regulering men lav støynivå på "rå forsyningen" er alltid bra, og det eneste du har kotroll over sånn sett

10-poenger denne ekstrem modden altså



[andreas]

Hadde ikkje skjermakabel for handa i går kveld. Manualen sier fletta par og ikkje coax, men du har sikkert rett i at skjerma e best når det blir så tett.
Hmm, kunne vel kanskje ha kappa litt antennekabel fra stua. Dog hadde nok enkelte familiemedlemmer blitt småsur om juletv`n ble kobla ut midt i kveldshyggen.



[Mbare]

TV eller skjerma kabel? Skjønner ikke at det er et valg i det hele tatt, jeg har levd fint uten tv-signal i mange år, jeg.

Utroli spennende å lese, gleder meg stort til å komme til Tromsø å høre på anlegget ditt. Antar du får alt opp å gå til da? 8)



[Mbare]

Et (forhåpentligvis) enkelt spm: spiller Copland'en din nå?



[andreas]

Har ikke fått testa den enda nei. Ganske mye som ikke virker her i huset nå for tida. Mandag kommer det forhåpentlig vis noen xlr plugger jeg lodde på en kabelenda og stikke inn i de fine nye kontaktene. Da får jeg evt testa den på kjøkkenampen.
