DIY XLR til RCA signalkabel

[BanjoArrne]

Tenkte lage meg en XLR til RCA kabel for å bruke på den andre utgangen på CD-spilleren. Er litt usikker på valg av kabel og hvordan jeg kobler dette, så om noen vet dette og kanskje har tips til god kabel å bruke i denne sammenheng så er jeg takknemlig for tips og råd her.



[BanjoArrne]

Måtte nesten grave litt selv.

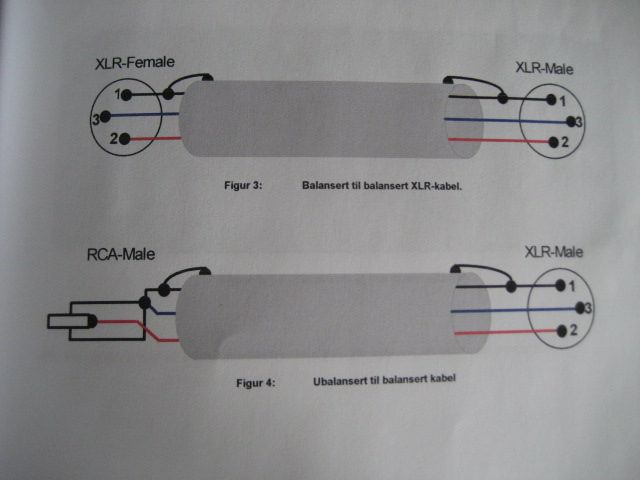

Er det alternativ nr. 6 på skjemaene nedenfor som blir riktig kobling for det jeg skal lage?

Ingen med tips til god kabel å bruke i denne sammenheng?



[Lynvingen]

I musikkforetninger får du mikrofonkabel metervis i god kvalitet.



[emokid]

https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?item=55-796-02&toc=0



[BanjoArrne]

Noen som har erfaring med hvordan man registrerer seg som kunde hos ELFA?

Her er søknaden for dette, men den syntes å gjelde bedrifter. Kan man bare fylle inn noe som man selv finner på i urelevante felt(org.nr., bedrift osv.)?



[Audiomix]

Noen som har erfaring med hvordan man registrerer seg som kunde hos ELFA?

Her er søknaden for dette, men den syntes å gjelde bedrifter. Kan man bare fylle inn noe som man selv finner på i urelevante felt(org.nr., bedrift osv.)?

Du trenger ikke registrere deg.
Gå bare inn, fyll handlekurven og betal med kort.
Veldig enkelt.



[emokid]

Lagde meg nettopp 12m sett med signalkabler med denne, fungerer utmerket!

Denne er grei:

http://www.gryphon-audio.dk/files/tipsandtricks/cableconfiguration.pdf



[DIY_dude]

Jeg ser at Gryphon anbefaler å koble den negative fasen direkte til jord/skjerm. Det er vel ikke alltid like heldig i alle sammenhenger? Jeg ville kanskje latt den være flytende, litt avhengig av bruk.



[nma]

Jeg ser at Gryphon anbefaler å koble den negative fasen direkte til jord/skjerm. Det er vel ikke alltid like heldig i alle sammenhenger? Jeg ville kanskje latt den være flytende, litt avhengig av bruk.

Da må du se om igjen. Jord fra XLR er koblet til minus og skjerm på kabel. Negativ fase fra XLR er ikke tilkoblet noe.



[KJ]

Jeg ser at Gryphon anbefaler å koble den negative fasen direkte til jord/skjerm. Det er vel ikke alltid like heldig i alle sammenhenger? Jeg ville kanskje latt den være flytende, litt avhengig av bruk.

Da må du se om igjen. Jord fra XLR er koblet til minus og skjerm på kabel. Negativ fase fra XLR er ikke tilkoblet noe.

Det er litt pø om pø mht hvordan det «balanserte» signalet har kommet i stand. Dersom det f.eks. er ut av en signaltrafo uten sentertap på sekundærsiden, så skal en av fasene kobles til jord for å få et «ubalansert» signal. Enkelte forsterkertopologier (aka krysskoblet - cross-copuled) oppfører seg tilsvarende som nevnte signaltrafo. jf. kobling #6 i skjemaet fra Rane.

mvh
KJ



[DIY_dude]

Da må du se om igjen. Jord fra XLR er koblet til minus og skjerm på kabel. Negativ fase fra XLR er ikke tilkoblet noe.

Ja, jeg ser lyset nå! Fark me. :-[



[BanjoArrne]

Da har jeg fått kabler og plugger, men jeg er fremdeles ikke sikker på hva jeg skal gjøre her.

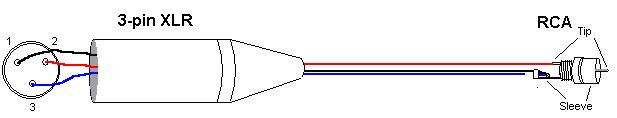

Er det slik?:

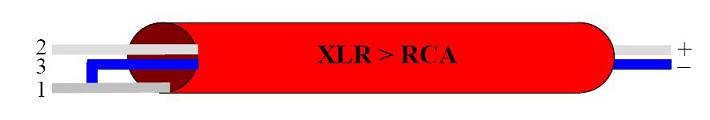

Eller skal jeg bare koble skjermen i ene enden slik?:

[attach#]




Eller er begge disse feil?

Kabelen jeg skal bruke har to ledere pluss skjerm.



[Asbjørn]

http://www.rane.com/note110.html



[Guit]

Du må koble ytterskjermen i begge ender som vist på bildet. Kan være noe tricky. Ved XLR pluggens godstilkobling må du også koble leder som skal til pinne 1. Noe enklere ved RCA pluggen.mvh Guit



[Asbjørn]

Det er ikke helt klart for meg om dette er en XLR utgang eller inngang. Hvis det er en utgang, hvordan vil utgangsdriverne reagere på å få minuspolen (pin 3) kortsluttet til jord (pin 1)? Les Rane note 110, også det som står i teksten. Hvis det er XLR kilde og RCA mottaker, ville jeg sett veldig nøye på alternativ 6 i Note 110. (Det alternativet stemmer ikke med noen av de to koblingene du nevnte i dag.) Du risikerer fortsatt jordsløyfer og brumming, men det er nesten uunngåelig med mindre du lager et galvanisk skille her (trafo).



[Guit]

Hvis det er en CD spiller med ubalansert utgang (RCA)og volumekontroll, så skal denne kabelen kunne brukes på både en balansert effektforsterker og forforsterker. Det funker med meg ihvertfall . Men man vet ikke brukersammenhengen heller her.mvh Guit



[BanjoArrne]

Beklager uklarhetene. Det burde jeg nevnt.

Det er XLR fra CD-spilleren og RCA inn på forsterkeren. Så altså XLR utgang til RCA inngang.

Først brukte jeg et par Proel som vist under, sammen med en vanlig XLR-kabel fra Kimber (Hero).

Hadde ikke noe problem med brum eller noe slikt her, men ønsker lage en kabel selv, så jeg kan unngå dette ekstra leddet. I denne Proel-pluggen tror jeg den ene pin`en er koblet fra før RCA-hannen. Husker bare ikke hvilken. Tror det var pin 3. Det var ingen ulyder i allefall. Skjønner derfor ikke helt hvorfor det plutselig skal bli så innviklet når man skal lodde en kabel selv. :-\


Gryphon som Emokid nevnte lenger opp, har skissen under som rett XLR-RCA kobling. Er den god?

[attach#]

Ser ut som Pin 3 er kuttet ut helt her med Pin 2 koblet til + og skjerm og pin 1 er koblet sammen, hvor kunn pin 1 er koblet til - mens skjermen "flyter" i RCA-enden.

Gryphon-audio cableconfiguration

I så fall er vel alternativ 4 på Ranes koblingsskjema det mest lignende.


Virket i alle fall enkel og grei, koblingen fra Gryphon.



[Asbjørn]

Det er den enkleste løsningen; pin 1 (jord) til jord på RCA-siden, pin 2 (+) til signal på RCA-siden, pin 3 (-) ikke tilkoblet. Skjerm til pin 1. Du mister 6 dB signalnivå, men har minst sannsynlighet for jordsløyfer.

Ikke lag en kobling hvor pin 2 eller 3 kortsluttes til hverandre eller til jord.



[BanjoArrne]

Ja, satser på den, Asbjørn. Tror ikke det gjør så mye at jeg mister litt signalnivå, for det har hele tiden virket som den utgangen har spillt mye høyere enn RCA-utgangen på CD-spilleren. Blir Spennende å prøve nå.

Takk for tips/råd, alle sammen.



[BanjoArrne]

Da ble det kabler!

Har ikke fått prøvd dem enda, men slik ser de i allefall ut.

[attach#]​

Litt uskyldig OT:
Var så godt igang, så terminerte også et par Supra Ply 3.4 med Shotgun-plugger som jeg tenkte prøve i Rør-anlegget. Sånn ble disse til slutt.

[attach#]​

Blir spennende å prøve nå.



En annen ting jeg tenkte på: Er det stor forskjell på hvilken side man kobler skjermen til på signalkabelen?
Nå vil jo skjermen være koblet til på CD-spillersiden, men kanskje den heller skulle vært koblet på forsterkersiden? Ikke at det hadde blitt noen lett sak å få til å lodde på den da det er himla trangt inne i disse WBT-pluggene og skjermen er tykk, men det var en tanke som streifet meg.

Noen med meninger rundt dette?



[Sadelta]

MC 5000, kjempe gode kabler du har valgt bruker disse selv hele veien og er storfornøyd.
Billige er di også i forhold til mye annet med pene navn

Mvh. Robin.



[BanjoArrne]

Ja, de gjør da jobben godt virker det som.

Synes den fungerer veldig bra her også. Må innrømme at jeg ikke har fått lyttet mye enda men det jeg har hørt har vært alle tiders og slik førsteinntrykket mitt er av den så har den som effekt i anlegget å gjøre gjengivelsen litt mykere og varmere enn Kimber Hero f.eks. som låt litt for hardt via XLR-utgangen. Det ble en fin balanse.

Har 2x1meter igjen som jeg tenkte lage en signalkabel til radioen av også. Der er det bare lakris fra før og det er egentlig helt greit det også. Radio er radio, men når jeg først har så kan jeg vel like godt bruke den til noe.



[audionut]

Da ble det kabler!

Har ikke fått prøvd dem enda, men slik ser de i allefall ut.

[attach#]​

Litt uskyldig OT:
Var så godt igang, så terminerte også et par Supra Ply 3.4 med Shotgun-plugger som jeg tenkte prøve i Rør-anlegget. Sånn ble disse til slutt.

[attach#]​

Blir spennende å prøve nå.



En annen ting jeg tenkte på: Er det stor forskjell på hvilken side man kobler skjermen til på signalkabelen?
Nå vil jo skjermen være koblet til på CD-spillersiden, men kanskje den heller skulle vært koblet på forsterkersiden? Ikke at det hadde blitt noen lett sak å få til å lodde på den da det er himla trangt inne i disse WBT-pluggene og skjermen er tykk, men det var en tanke som streifet meg.

Noen med meninger rundt dette?

Godt jobbet. Men, vil det si at du først lagde ferdig XLR-RCA kablene, deretter reterminerte et par høyttalerkabler, og deretter tok biler av dem og la inn et innlegg på HFS og delte dine tanker med oss - alt dette før du hadde prøvd XLR-RCA kablene? ??? ;D

Jeg hadde nok koblet dem rett på anlegget allerde før loddetinnet var rukket å bli kald, og satt på musikk. :



[BanjoArrne]

Godt jobbet. Men, vil det si at du først lagde ferdig XLR-RCA kablene, deretter reterminerte et par høyttalerkabler, og deretter tok biler av dem og la inn et innlegg på HFS og delte dine tanker med oss - alt dette før du hadde prøvd XLR-RCA kablene? ??? ;D

Jeg hadde nok koblet dem rett på anlegget allerde før loddetinnet var rukket å bli kald, og satt på musikk. :

Takk for det.

Ja, din antagelser stemmer nok. :-\ ;D

Jeg ble ferdig så sent den kvelden at mine kjære sov og da må man jo veie for og imot hva som er best/lurt/snillt/forståelsesfullt å gjøre (egentlig ikke mye å tenke over for min del): At man venter og lar dem sove og får prøvd kablene i ro og mak med fornøyde mennesker rundt seg eller fyrer opp anlegget likevel, prøver kablene, vekker dem samtidig og får en heller dårlig opplevelse av det hele. Det er soleklart alternativ nr. 1 for meg.

Det som var det mest lettende var at det ikke var noer ulyder å høre når jeg først fikk prøvd dem. Jeg har to anlegg på samme vegg så det var ikke noe som hastet å få koblet opp heller da. Trengte en OK kabel til formålet og det synes jeg da at jeg fikk.


Nå har det også vært litt naturlig nedgang i anleggsbruk uansett da det har vært så mye fint vær her.


"Alt til sin tid" tror jeg er dekkende nok begrep i begge tilfellene.
