Elektronikk og følsomhet for vibrasjoner

[larkus!]

I mangel av noe annet fornuftig å ta seg til på en søndag ettermiddag ble følgende eksperiment utført.

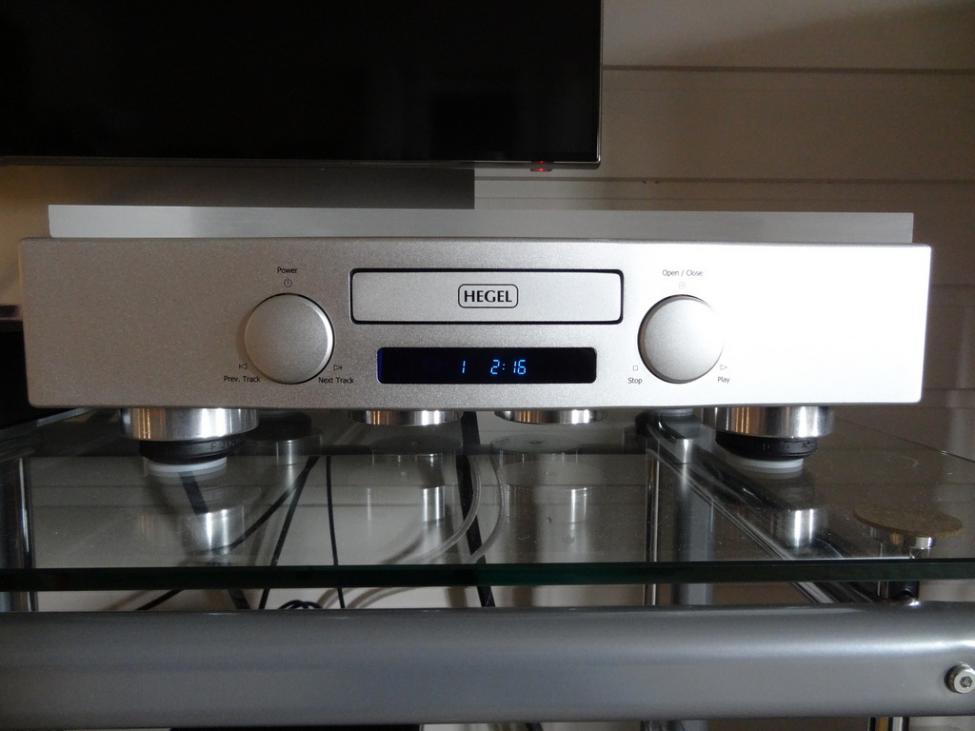

15 mm akrylplate lagt på toppen av Hegel CDP4A mkII. Topp-plata av aluminium på denne spilleren vibrerer som reine helsike når det spilles med litt pådrag.
Spesiellt i frekvensområdet der piano og kvinnevokal stort sett befinner seg. Målinger med vibrometer på mobilen viser en dramatisk reduksjon av vibrasjonene når den tunge akrylplata legges opp på aluminiumstopplokket på spilleren.

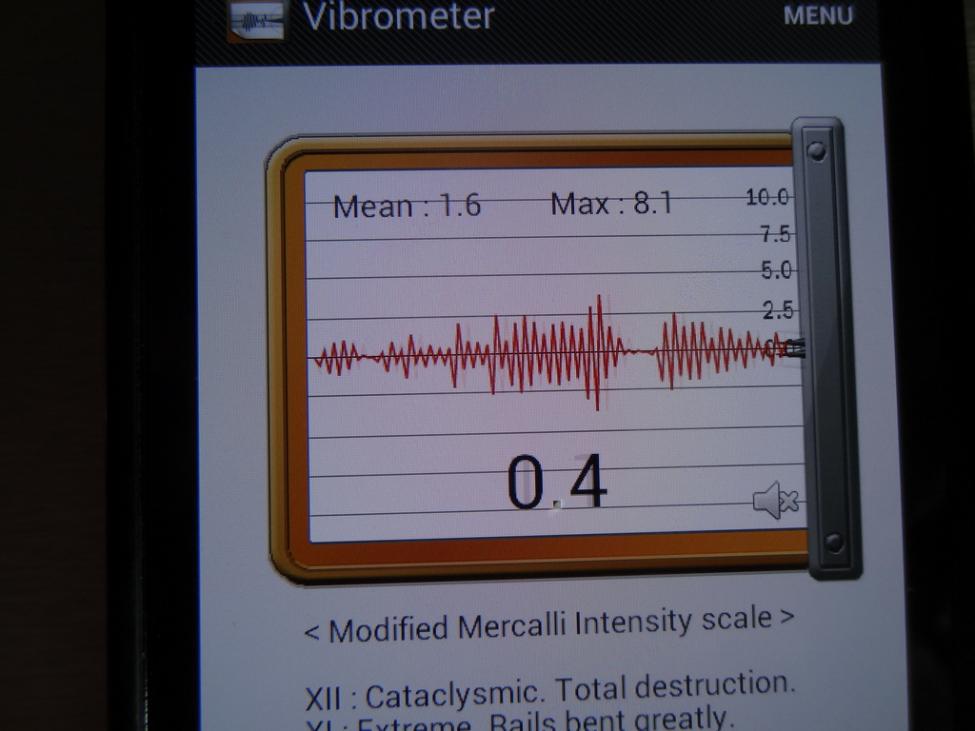

Uten akrylplate

Med akrylplate

Og tro det eller ei. Jeg skal banne på en tendens til gjallende og hard pianolyd forsvinner fullstendig når det spilles med akrylplata liggende på toppen av spilleren. Lyden blir rett og slett mer behagelig og fenomenet "lyttetretthet" eksisterer ikke lenger.

Musikk som ble brukt i eksperimentet er første spor på Patricia Barbers utgivelse Nightclub, Bye Bye Blackbird.

Er det noen andre som har lignende erfaring med demping av vibrasjoner i elektronikk? Og hva kan forklaringen være på at vibrasjoner i topp-plata på spilleren påvirker lyden?



[Jorgen1]

Bare foreslår; lesekvalitet? Altså ingen komponentene inni der er tjent med vibrasjoner. Så sikkert mulig mange mulige forslag. Vet ikke om vil påvirke kjøling med plate på, men kan vel ha en del huller i den?



[larkus!]

Ingen problemer med varmeutvikling på denne cd-spilleren. At lesekvaliteten på laseren kan påvirkes av vibrasjoner kan nok så være, men jeg tror at vibrerende print kan ha større negativ innvirkning på lyden.



[superhkm]

Jeg var i ferd med å skrive at det selvsagt var mekanikk og ikke elektronikk som lot seg påvirke mest av dette, men du ser det altså ikke slik.

For meg er det helt intuivt riktig at laseren ikke arbeider optimalt i et vibrerende system.



[Fenalaar]

Kanskje en ide å skru av lokket og lime blygummi på undersiden? Det er en gammel tweak.

Johan-Kr



[Medlem-]

Da jeg hadde cd/ dvd spiller,Primare dv 25 tror jeg den het fikk jeg tips om å spille med topplokket avskrudd,da lyden ville bli bedre.Så av med lokket(som var svæært på denne) og lyden endret seg faktisk til det bedre tro det eller ei.Luftigere lydbilde ?
Skrudde selvsagt av lokket på forsterkeren også,en IA30 også her ble det en liten forbedring men ikke så mye.
Tror du er inne på noe her larkus,vibrasjoner er en uting.



[larkus!]

Jeg har et Jasmine LP2.5DU phonotrinn. Når jeg setter dette litt hardt ned på underlaget med volumet godt oppskrudd så "synger" det svakt i høyttalerene. Dette skyldes at printet i phonotrinnet vibrerer. Hvis printet dempes/stives av (blu-tack f.eks) så forsvinner "syngingen". Gjelder kun MC-inngangen.



[ufo]

gode spillere har som regel ganske kraftig oversampling/feilkorreksjon. kunne stoppe platen i flere sekunder før noe lyd forsvant i en sony fra topperioden deres på sent 90tallet. brente plater av dårlig kvalitet spilte uten noen problemer og, hvor andre drev jeg hadde den tiden bare stilte med forvrenging og skurr. (jepp ingen digitale klippelyder overhode, bare høy forvrengning særlig oppover i frekvens). viste meg at de som sier cdplater enten leser 100% eller 0% og låter likt fra alle kilder ikke har fjerneste anelse hva de prater om.



[Armand]

Keramiske kondensatorer er små og billige og brukes derfor av mange elektronikkprodusenter selv om de fleste er fullt klar over at disse ikke er egnet for audio. Det kommer slevfølgelig an på hvor de sitter i kretsløpet, men at de støyer ved mekanisk påvirkning er sikkert. Se denne testen gjort av seriøse folk med gode instrumenter.
Stress-induced outbursts: Microphonics in ceramic capacitors (Part 1) - Precision Hub - Blogs - TI E2E Community



[yngvejos]

Interessant link. Ser at artikkelen omhandler SMD keramiske. Er dette ett problem på TH keramiske? Jeg ser for meg at komponentbeina vil fungere som strekkavlastning og forhindre at selve kondensatoren blir deformert.



[Terje-A]

Hegel må ha laget en tvilsom konstruksjon hvis topp-plata vibrerer så mye når du spiller, selv med litt pådrag?



[Zomby_Woof]

Enn hylla,da? Den har jo en stivhet og en masse, og er koblet til massen på spilleren med og uten akryl på lokket.

Har du gjort sammenligningen med telefonaksellerometeret på hylla under spilleren?

Det er jo ikke sikkert at det er fleksing i topplata på spilleren, det kan like gjerne være hele spilleren som vibrerer med hylla.



[Audiomix]

Jeg har et Jasmine LP2.5DU phonotrinn. Når jeg setter dette litt hardt ned på underlaget med volumet godt oppskrudd så "synger" det svakt i høyttalerene. Dette skyldes at printet i phonotrinnet vibrerer. Hvis printet dempes/stives av (blu-tack f.eks) så forsvinner "syngingen". Gjelder kun MC-inngangen.

Med rør?
I MC økes gain en god del og faren for mikrofoni øker også.
Det er nok rørene som synger. Ikke kretskortet.



[larkus!]

Enn hylla,da? Den har jo en stivhet og en masse, og er koblet til massen på spilleren med og uten akryl på lokket.

Har du gjort sammenligningen med telefonaksellerometeret på hylla under spilleren?

Det er jo ikke sikkert at det er fleksing i topplata på spilleren, det kan like gjerne være hele spilleren som vibrerer med hylla.

Spilleren står på dempeføtter av sorbothane som isolerer effektivt mot vibrasjoner fra underlaget. Det er garantert topp-plata som vibrerer og det er i mellomtonen vibrasjonene oppstår.



[larkus!]

Jeg har et Jasmine LP2.5DU phonotrinn. Når jeg setter dette litt hardt ned på underlaget med volumet godt oppskrudd så "synger" det svakt i høyttalerene. Dette skyldes at printet i phonotrinnet vibrerer. Hvis printet dempes/stives av (blu-tack f.eks) så forsvinner "syngingen". Gjelder kun MC-inngangen.

Med rør?
I MC økes gain en god del og faren for mikrofoni øker også.
Det er nok rørene som synger. Ikke kretskortet.

Det er ikke rør i Jasmine phonotrinnet.
