Finne fase på utgangstrafo?

[6bm8]

Har et par custom made opt for AN L1. Trafoen er for PP med UL taps. Forsterkeren er triodekoblet så UL tilkoblingen blir stående åpen. Problemet er å finne fasen på P1 ogP2?
Forsterkeren har negativ tilbakekobling så fasen er ganske så kritisk. Vil helst unngå oscillering med at jeg får positiv feedback ved feilkobling av P1/P2
Noen som vet hvordan jeg måler dette? Jeg har oscilloskop og frekvens generator.



[Aurora]

Hvis generatoren din har 50ohms utgang ( tåler 50ohms last) så sett en 50-60-70 ohm motstand i serie med sekundærviklinga og mat på med maks signal fra generatoren - 500-1000Hz. Hvis du ikke er sikker på 50 ohms utgang bør du nok opp på noen hundre ohm i serie. Helst skulle du kanskje mate sekundæren over en liten forsterker som har 4-8 ohms utgang, men det skal gå greit uten.....
Trafoen din har en spenningsomsetning på 30-35, så du bør klare å få noen hundre mV eller mer på hver primær halvdel.
Om primærviklinga er i "ett stykke" med tappinger, skal du kunne ohme deg fram til ytterpunkter og senter, så er det bare å skope fasen fra generator mot primær på hver sin kanal.... HVis trafoen har to helt separate halvdeler måler du hver halvdel for seg og setter fasene i riktig rekkefølge.



[geirendre]

Som Aurora er inne på, så kobler du til signalgeneratoren på den ene siden av trafoen,
så kobler du ene kanalen av Scopet på den siden med generatoren,
og den andre kanalen av Scopet på den andre siden av trafoen.
Så ser du om de to signalene er i fase eller ikke.



[6bm8]

Takk, da skal jeg få testet ut det.



[Audiomix]

Noen ganger er det enklest og raskest bare å prøve.
Du ødelegger ikke noe om det blir en oscillator.
Så fort du eventuelt ser at fasen er feil slår du av og kobler om.



[jane]

Vil helst unngå oscillering med at jeg får positiv feddback ved feilkobling

Å finne fasen på den fysiske trafoen er bare halve jobben.
Siden skjemaet ikke angir fase på trafoen må du analysere (feedback) kretsen for å finne ut hvilken av sekundærfasene (i fase/ute av fase) som skal kobles til jord..



[6bm8]

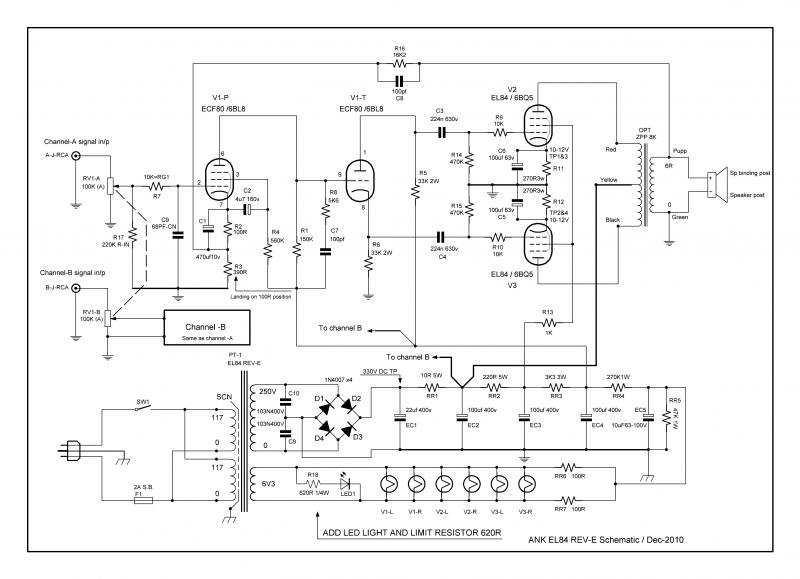

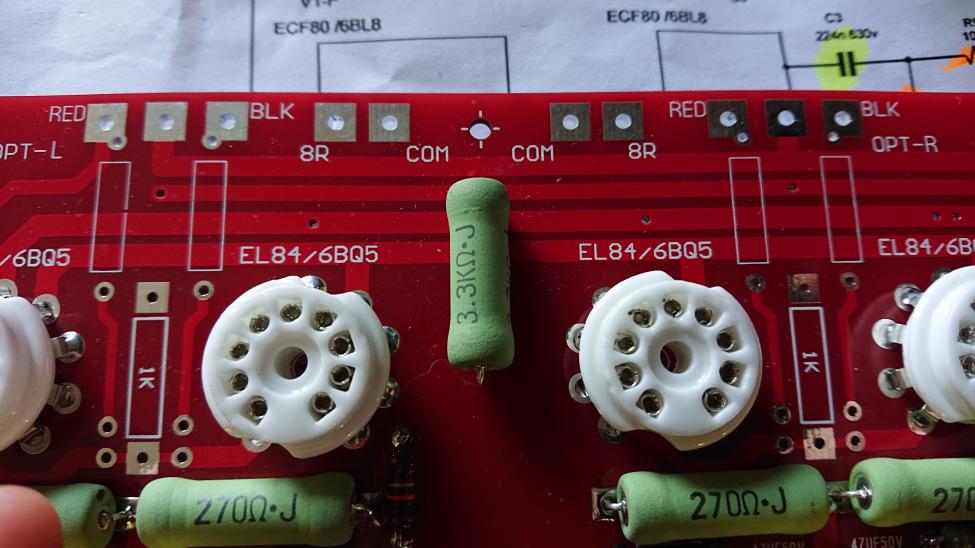

Trafoen er merket på sekundærsiden med 0-4-8 ohm. På printkortet er det merket Red-b+-Black og 8R-com for tilbakekobling. Kan jeg da ikke koble feks rød til p1, b+ til CT og sort til p2 på primærsiden på trafo. Og 0 til com og 8r til 8r fra sekundærsiden på trafo til print. Får jeg oscillering da så må jeg bytte om p1 og p2?



[Aurora]

Det høres omtrent rett ut, og er en reltivt kjent måte og merke trafoer på ...



[6bm8]

Ja, jeg får koble opp noen test ht og se om det oscillerer.



[Audiomix]

Ja, jeg får koble opp noen test ht og se om det oscillerer.

Siden du har oscilloscope og kan se bør du heller la effekten gå i en 8 ohm load. Det høres ikke så voldsomt.



[6bm8]

Det er sant. Utgangsrøra vil klare oscillasjon noen sekunder?



[Audiomix]

Ikke noe problem.
Har vært gjennom dette selv. Med noe kraftigere rør.
Stygt å høre, men ufarlig.



[6bm8]

Så bra, da kjører jeg på.

Takk for hjelp..
