Hei!
Målet med denne tråden er at jeg ønsker/håper på tilbakemelding på de valgene jeg tar og lære av det. Jeg føler jeg fortsatt er på litt tynn is når det kommer til å konstruere en høyttaler så ønsker å dele en tanke jeg har og at jeg kan få tilbakemelding på det som jeg gjør riktig og hva jeg gjør galt.
Dette er ikke en høyttaler jeg har tenkt til å bygge i første omgang, men når jeg flytter inn i nytt hus i høst, vurderer jeg å bygge noe alla dette i hoved stua og flytte de høye høyttalerne jeg holder på med i kjellerstuen som blir et mer dedikert lytterom/tv stue.
Det jeg ønsker er høyttalere på maks 120-140cm høy som er "litt" slank. Men samtidig må jeg ha nok bredde til at jeg får minimum 5-6,5" bassmellomtoner da jeg liker å dra på litt volum til tider, men fokuset mitt er lydkvalitet. Jeg hadde ikke tenkt å ha sub i tillegg. Tenker derfor et 2veis oppsett med 2stk 6,5" elementer og 1stk beryllium diskant i hver høyttaler. Budsjettet er maks 20-25000 inkl elementer og forsterker.
Tenker da på disse elementene:
Scan-Speak diskantdome D3004/604010 - DYNABEL AS Diskant
Scan-Speak Illuminator 6,5" 8 Ohm 18WU/8741T00 - DYNABEL AS Bassmelomtone
På grunn av fleksibilitet og at justeringsmulighetene er enklere, tenker jeg å gå for 2stk Anawiev AMS 1000 forsterkere og en mini dsp for aktiv deling. Ser for meg å dele på rundt 2500hz med 4orden filter og prøve meg frem derfra da jeg ser bassmelomtonen begynner å "bryte opp" ved 3khz.
Så kommer konstruksjonen. Da jeg ikke har så god plass bak høyttalerne (maks 25cm)og i tillegg har en stor sofa som antageligvis vil stå litt for nærme den ene høyttaleren, vil jeg plassere bassmellomtonene så høyt som mulig og ha bassporten på toppen av høyttaleren. Da vil ikke bakvegg eller andre ting som sofa stå i veien for elementene og porten får blåst ut luft uten at noe står i veien. Blir da derfor "MTM" konstruksjon og prøver å få diskanten i 90-100cm høyde da dette er gjennomsnittlig lyttehøyde når jeg sitter i sofaen. Diskanten har et eget støpt resonanskammer og velger derfor å ha bassmellomtonene og diskantene i samme kammer. Dette er rett og slett for å få mest mulig volum til bassmellomtonene og for å forenkle konstruksjonen.
Det blir store flater og farer for utfasinger. Tenkte på skråstilt port (noe alla Seas Thor kit) da jeg ser for meg at uønskede utfasinger i kassen vil bli mindre. Vis jeg går for rett port, vil bakveggen til elementene stå parallelt med membranen som kan lage uønskede utfasinger.

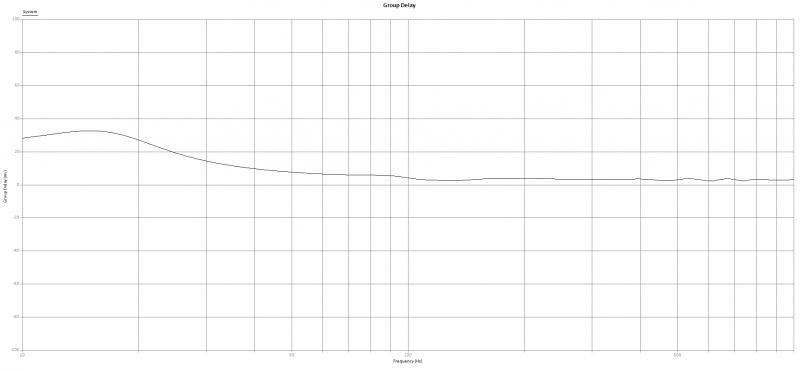

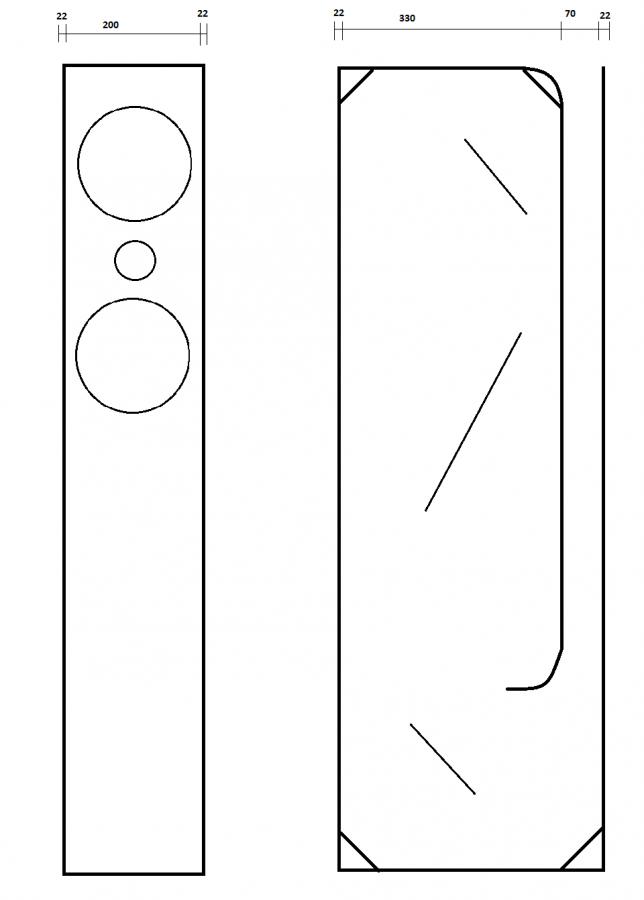

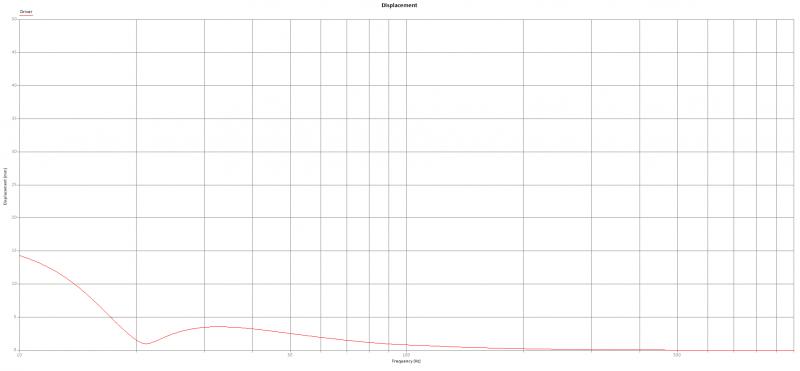

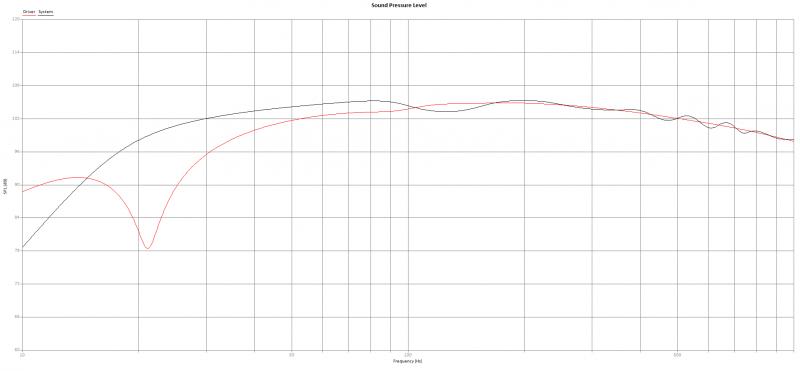

Når det kommer til tuning og beregninger har jeg tatt hensyn til rom gain etter beste evne (-3db ved 50hz, -6db på 35hz og -9db på 20hz). Bassmellomtonene får 70L kammer da dette er det største volumet jeg kan gi bort for å ikke få for store høyttalere som tar hele stuen. Se bilder under for konstruksjon.

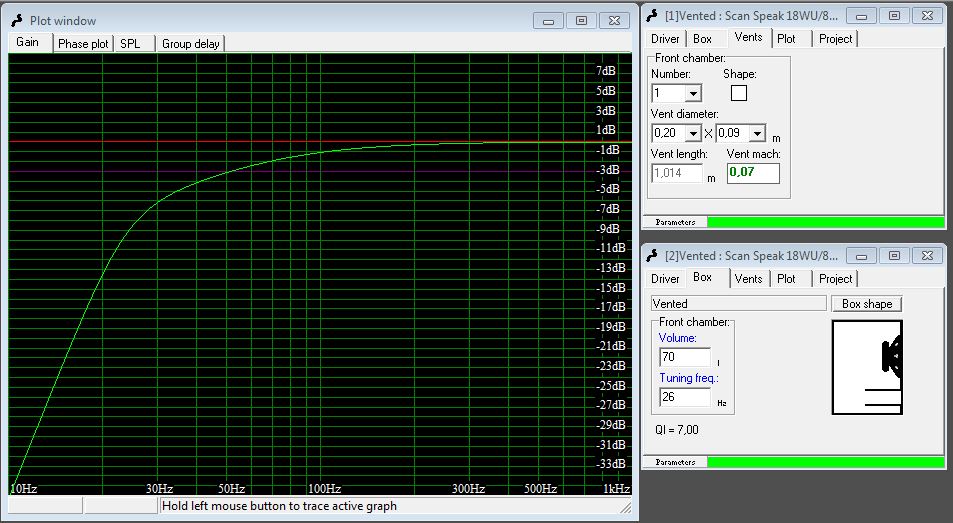

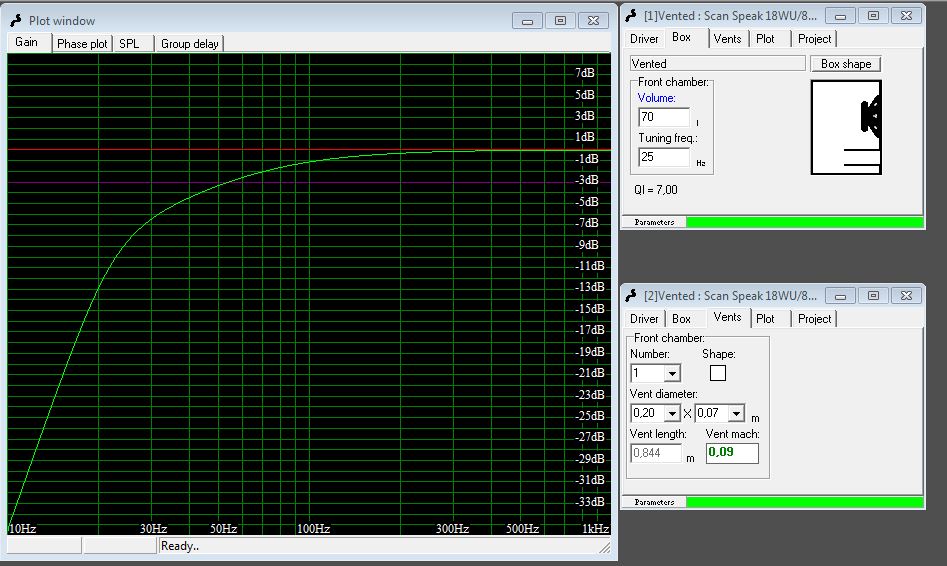

Når det kommer til den skråstilte porten så vet jeg ikke om det blir riktig. Porten i beregningene mine er 102cm lang med en høyde på 9cm. Tok derfor 4,5cm åpning og 13,5cm start slik at snittet på porten vil bli 9cm høyde. Om dette er riktig vurdering vet jeg ikke da jeg aldri har prøvd noe slikt.
Det er så langt jeg har kommet. Gjør jeg noe riktig eller skal jeg finne meg en ny hobby? Ville dere ha konstruert dette annerledes og valgt andre elementer for å oppnå bedre resultat i forhold til ønskene mine og budsjett?
