På tide med tråd, sa kjerringa. Jaokå, sa Bjørn. Da ble det tråd da.
Jeg vet at folk liker bilder bedre enn tekst. Derfor har jeg mer tekst enn bilder.

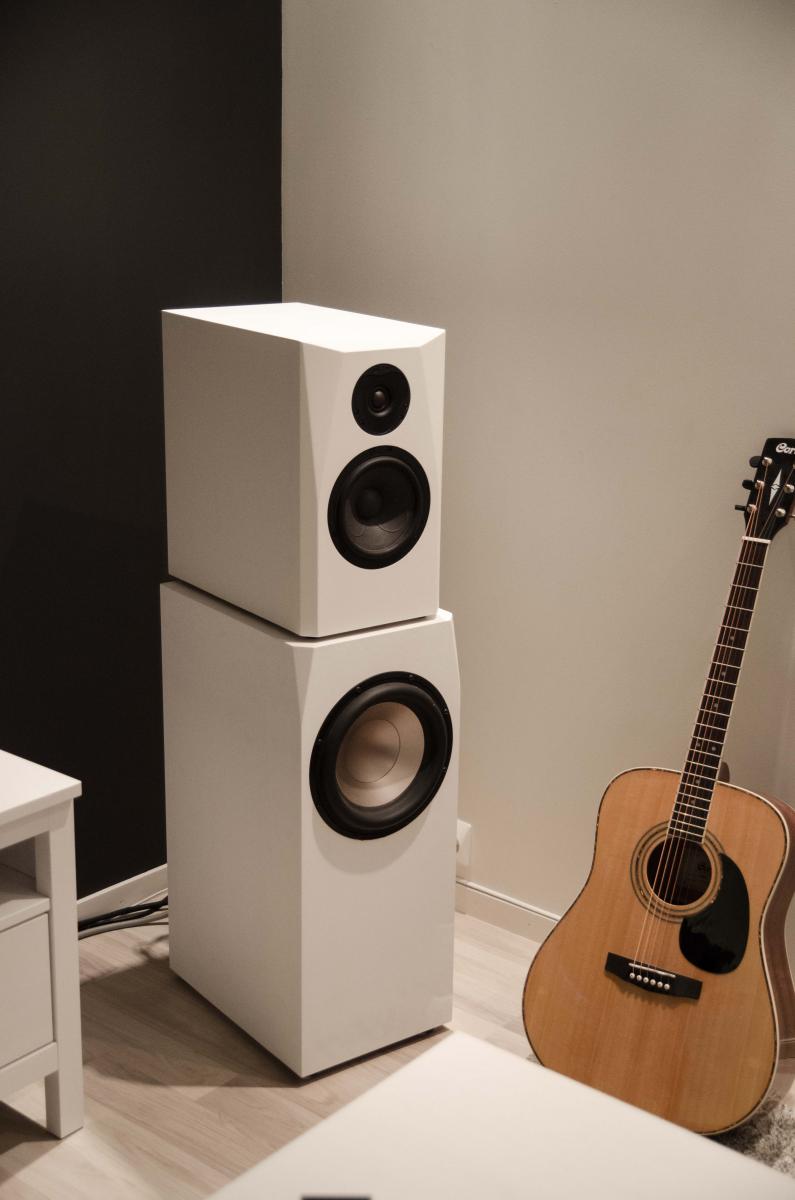

For et års tid siden bygget jeg disse:
Høyttalerne, altså. Gitaren kan jeg neppe skryte på meg å ha bygget.
D3004/662000 i topp, 18WU/4741T00 i midten og L26ROY i lukket kammer nederst. Øvre frontbaffel løst basert på Troels Gravesens eksperimenter med disse driverene. Øvre kammer er tunet til ca 36Hz og låter noenlunde akseptabelt selv uten drahjelp fra bassene. Kabinettene er dog nesten like dype som høye og dermed ekstremt utsatt for stående bølger et stykke ned i mellomtoneregionen. Dette temmes i dag med EQ, men skal på sikt temmes fysisk med en MKII med litt mer gjennomtenkt intern demping og muligens skrå bakvegg.

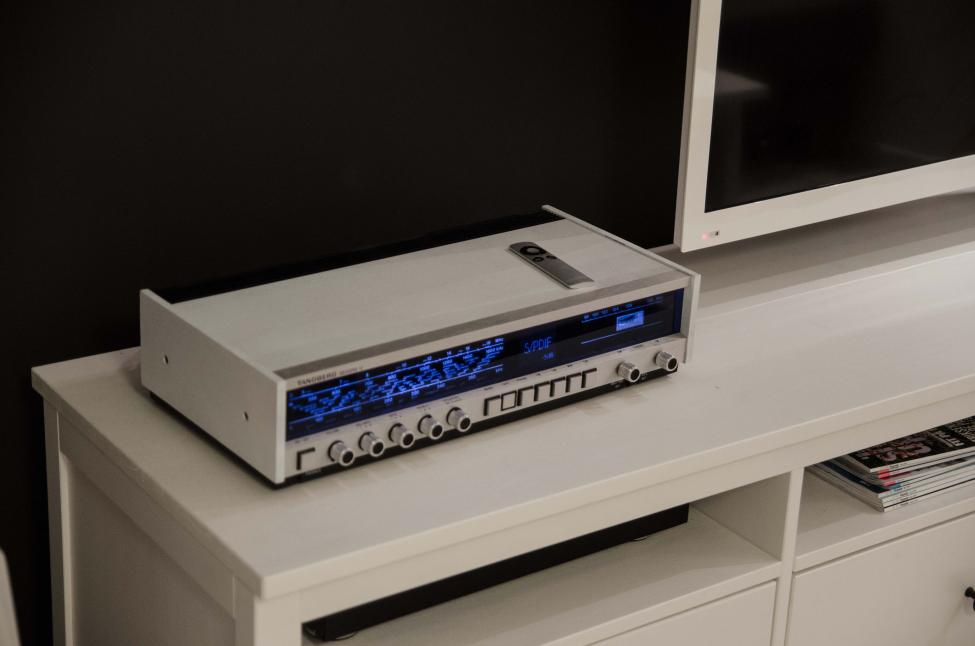

Høyttalerene er aktivt delte, av denne:
.. Ulv i fåreklær. Chassis av en gammel sølvsuper 12, hvor alt innhold er røsket ut med vold, treplatene lakkert matt hvite, og innhold erstattet av en WAF Najda DSP og en RaspberryPi. RPIen leverer musikk over I2S til Najda, som håndterer source selection, XO/EQ og volum (Analogt, digitalstyrt). DSPen har mulighet for ren FIR-operasjon, men jeg bruker pr idag kun ordinære IIR-filtere til både XO og EQ. I utgangspunktet styres denne av en haug knapper og et HD44780-display, men utvikler har lovet meg at den med kommende firmware skal kunne styres via SPI, hvorpå RaspberryPien kommer til å ta over kontrollen. Mange timer med softwareutvikling foran meg til høsten her.

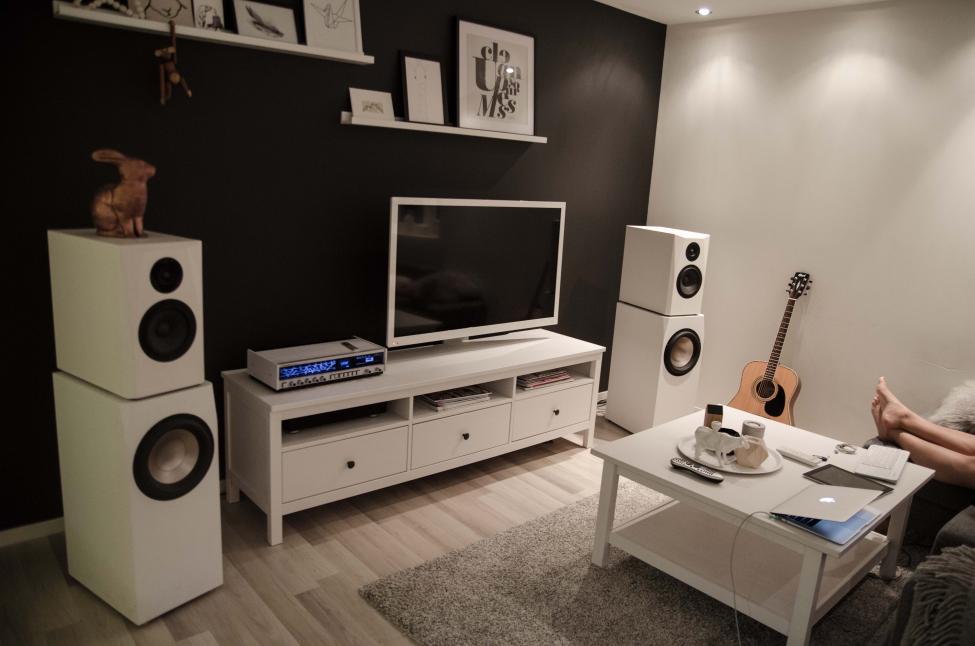

Et overblikk:
Under Sølvsuperen skimter man såvidt det som må sies å være kjedens svakeste ledd; Forsterkeren. 6stk forsterkerkanaler leveres av 3stk IcePower 50ASX2-moduler. You read that right; Selv bassene er drevet av 50ASX2-kanaler og har dermed den nette sum av ca 45WPC å ta av. Det har fungert overraskende greit til nå, men det merkes at L26ROYene kan bedre med mer krefter.
.. DET blir det heldigvis en ordning på. Jeg skal down under om en ukes tid, og tar med meg et par nxV203PS-moduler fra Mr. Anthony Holton i bagasjen på vei hjem igjen. Satser på at disse, sammen med litt room treatment, kan gjøre susen. Vedr chassis til disse; Er HIfi2000s 'pessante dissipante' forstsatt the one and only, eller finnes det andre chassis jeg burde kikke på?
Natta!
