HIEND Rør-preamp

[Nightpuma]

Hei

Er det mulig å si noe om de lydmessige forskjellene/likhetene til S&B trafoene?

Asbjørn



[LMC]

ja det er et spennende poeng,selv om noe av forskjellen sikkert kan tilskrives den generelle oppryddingen, som ble utført i samme slengen
og at s&b var kobber og den nye er sølv
mvh



[Erland]

Hei

Er det mulig å si noe om de lydmessige forskjellene/likhetene til S&B trafoene?

Asbjørn

Faktum er at mitt eksisterende slutt-trinn ikke gjør dette linjetrinnet rettferdighet slik at alle kvalitetene kommer fram.
Det jeg registrerte gjennom en lang lytteseanse lørdag kveld og natt, er som nevnt dybde/bredde og plassering.

Men jeg må ta i betraktning at det er mange måneder siden jeg loddet ut de andre TVC'ene fra preampen, og den audielle hukommelsen er ikke så nøyaktig. Derfor skriver jeg ikke dette med de største bokstavene og det mest bastante uttykket.

Jeg mener dog at lydbildet virker mer fokusert rundt mellomtonen, og at utklinginger er mer kontrollerte. Ikke lett å beskrive dette på en forståelig måte, men det jeg forsøker å få fram er at kun det som bør være skarpt, er skarpt, og at ting virker mer organisk enn jeg kan huske.
Om det var fornuftig å bruke så mange penger på to volumkontroller, eller om jeg burde brukt dem et annet sted i anlegget, er umulig å bedømme her og nå.

Det jeg vet, er at jeg slipper og forholde meg til Music First for å kunne koble opp monoblokkene som snart kommer, og at jeg ikke trenger å lure på om jeg burde oppgradere volumkontrollene mine. For meg rettferdiggjør det denne investeringen



[LMC]

"monoblokkene som snart kommer"

fremgang?

mvh



[Erland]

Ikke noe eksplosivt akkurat ;D

Har en kunde som vil ha noen dokumenter revidert, og siden jeg har tatt på meg jobben må jeg jo levere!

Måtte også til Tønsberg i dag for å få bolten som skal gjennom OPT. Det er veldig begrenset hva man finner hos den lokale jernvareforhandleren. Med unntak av kaffemaskiner, campingutstyr etc da. Skal man ha noe litt utenom std. så må fylkets hovedforhandler oppsøkes.



[LMC]

husk UMAGNETISK!



[Erland]

husk UMAGNETISK!

Det var derfor jeg måtte til Tønsberg



[Audiomix]

husk UMAGNETISK!

Hva har en å velge blandt da?



[LMC]

en bolt til å ha gjennom kjernen av en toroid opt bør vel helst ikke være magnetisk,da gjenstår alu eller syrefast (eller messing)
mvh



[Nightpuma]

Hei

Skjønner godt det ikke er enkelt å svare på forskjellene fra s&b, og de trenger jo litt tid for å løsne også. Men at det er verdens ypperste tvc'er, det er vel udiskutabelt er det ikke? Går ikke an og oppgradere de der. Og det er verdt pengene

Veldig inspirerende.

Asbjørn



[Diy Duke]

en bolt til å ha gjennom kjernen av en toroid opt bør vel helst ikke være magnetisk,da gjenstår alu eller syrefast (eller messing)
mvh

Ja eller lim den fast med silicone. Det behøver ikke være særligt synligt.



[Pilsern]

en bolt til å ha gjennom kjernen av en toroid opt bør vel helst ikke være magnetisk,da gjenstår alu eller syrefast (eller messing)
mvh

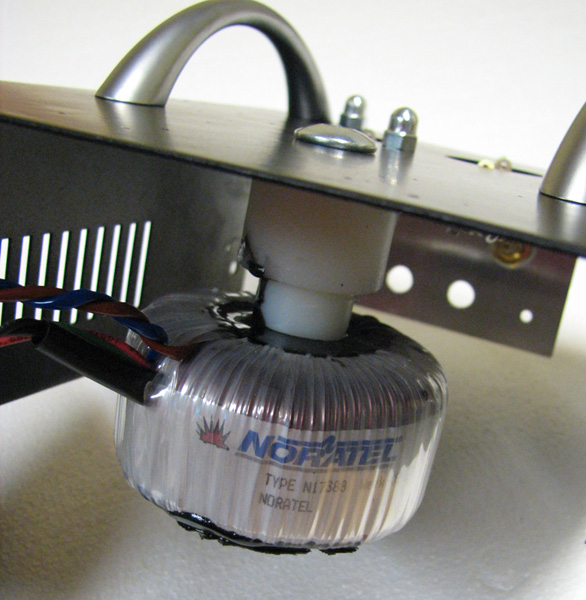

En løsning kan være en nylonsylinder med gjenger i begge endene:



[Audiomix]

Litt OT:
Ut i fra en kryptisk fotnote ser det ut til at denne trafoen er til en Lampizator konstruksjon. Stemmer det?



[Pilsern]

Litt OT:
Ut i fra en kryptisk fotnote ser det ut til at denne trafoen er til en Lampizator konstruksjon. Stemmer det?

;D ....avslørt



[whistler]

Grattis med "ferdig" preamp, Erland!
Nå gjenstår det bare å bytte ut anodemotstanden med en passende trafo slik at du får en trafokoblet utgang... og så er du kanskje i mål.



[Erland]

Grattis med "ferdig" preamp, Erland!
Nå gjenstår det bare å bytte ut anodemotstanden med en passende trafo slik at du får en trafokoblet utgang... og så er du kanskje i mål.

Denne konstruksjonen er prøvd med utgangstrafo (ikke av meg).
Det utgjorde ikke noen merkbar forbedring.

Det jeg ble forklart, var et med et så stivt power i ryggen, og med TVC'ene fungerende som gitterchoker, drar ikke 5687 røret noen fordel av en OPT med mindre "lasten" i andre enden er helt "vill".

Men ting som SKAL gjøres, er separate gløde - trafoer og choker. Men det blir TIDLIGST i 2008.

Men du skal ikke se bort fra at det må prøves en gang i framtiden



[LMC]

men du kan jo kjøre en ren anode choke på b+ til signalrøret uten å kjøre trafokoblet utg.signal
satte inn en lundahl anodechoke på 6sn7 driverrøret i mine an quest og det låt strålende
spør gary
ellers enig med separate glødetrafoer og choker
jo mere jern jo bedre
hva mener du med "tidligst 2008"? det er lenge til nyttår! PINGLE ;D
mvh



[Erland]

Jeg er nok optimist, men innimellom får jeg et anfall av realisme også.

Som kjent har jeg noen halvferdige monoblokker i garasjen - ja jeg vet jeg skrev "spiller kanskje til helgen" (da var det ikke realisten i meg som snakket)

I dag ringte de fra Halliburton og ville ha meg tilbake på jobb allerede mandag???

Jeg har som nevnt et konsulentselskap hvor jeg har forpliktet meg til å levere en del dokumenter osv.

mao skikkelig sqeese!

Men hadde jeg ikke hatt disse jobbene, så måtte jeg sittet på nettet og siklet på andres prosjekter i stedet for å ha mine egne.

Så av to alternativer, velger jeg heller å jobbe slik at jeg har inntjening litt over minstelønn, med påfølgende mulighet for å realisere noen heftige DIY-prosjekter uten at de "sju skrikerungene" sulter ;D

Ting kan ta tid, men jeg kommer alltid i mål



[LMC]

ta deg sammen:
send kjerringa til Halliburton
og vær "hjemmeværende"
IMO
Mvh



[whistler]

Ting kan ta tid, men jeg kommer alltid i mål

JA, den skal du ha, Erland, i motsetning til noe andre av oss hvor prosjektene stort sett stopper opp i det den siste (overprisede) delen er innkjøpt.



[Erland]

Så må denne tråden fram igjen......

Etter at de nye monoblokkene kom på banen, er det åpenbart at linjetrinnet ikke er støysvakt nok! Tidligere hadde jeg dempet inngangen på forsterkeren siden denne hadde for høyt gain. Nå er utgang-inngang tilpasset hverandre, og da kom brummet fram igjen.

Lyden er helt suverèn men jeg har bakgrunnsbrum som er konstant enten om signalet er mutet eller ikke. Støyen kommer fra linjetrinnet, det er konkonkludert!
Det er ikke slik at jeg kan høre det når jeg spiller musikk, men med utstyr på dette nivå, skal man ikke behøve å akseptere støy i det hele tatt.

Om noen har fornuftige forslag, lytter jeg gjerne!

Tar gjerne bilder eller legger ut mer info om nødvendig.



[jane]

Etter at de nye monoblokkene kom på banen, er det åpenbart at linjetrinnet ikke er støysvakt nok! Tidligere hadde jeg dempet inngangen på forsterkeren siden denne hadde for høyt gain. Nå er utgang-inngang tilpasset hverandre, og da kom brummet fram igjen.

300B blokker med 6C45 og I/S har typisk en følsomhet på ca 1V rms for full utstyring. En normal CD-spiller greier å gi ut et signal på 2V.. Hvor mye gain hadde du i preampen sa du?

Jan E Veiset



[Audiomix]

Mens Erland tenker................
Tipper han har bortimot 20dB mer enn han trenger.
"No gain,no pain"



[Erland]

Monoblokkene har en følsommhet på 1.5V til full utstyring

Har snakket med LMC igjen i kveld, og vi mener vi har en meget sannsynlig årsak. Tanken kom egentlig fra Bernt;

Ut fra siste Black gate til B+ har jeg ca 235-240VDC. Husker ikke disse verdiene helt eksakt Dette reguleres ned til litt under 100V via en 22K motstand.

Over denne motstand har jeg et j...lig spenningsfall med tilhørende trekk. Det tror jeg er årsaken til brum.

Løsning;

Superregulatorene som jeg har liggende fra Allen Wright!
De er som laget til dette formålet!

Begynner å bygge på dem i morgen!

Tenker jeg fornuftig her?



[VegardW]

Det må da uansett være en bedre måte å bruke overskuddsspenningen på?
og intet å tape på å prøve?



[Erland]

Åpnet opp greiene for å sjekke litt verdier, og det viser seg at tingenes tilstand slett ikke var som forventet.

Sist jeg jobbet på preampen, var fokuset å innstallere nye TVC'er. Etterpå gjorde jeg noen generelle justeringer.

Sannsynligvis må jeg ha tenkt/justert helt feil, for jeg hadde noen verdier som var ganske så på trynet!
Bla glødespenning på 6.77 VDC.
Jeg hadde også en leder for glød og en leder for B+ som lå uisolert og uforskammet nær hverandre.

Etter å ha bøyd og flyttet litt, og byttet et par motstander, slik at glødespenning kom ned til 6.5 testet jeg igjen.
Støyen er nå nede på en "bare så vidt" hørbart nivå.

Jeg har dermed trua på at med litt skikkelig presisjonsarbeide og opprydding, og tilpasning av glødespenning til 6.3VDC, så skal dette bli stille. Dette får bli på tirsdag!

Kanskje jeg må ha et par nye 5687 siden de som står i, har blitt kjørt på 6.77V de siste 4 mnd?



[Erland]

Tror vi rister liv i den gamle preamp-tråden og legger "pakke-ut-tråden" død, siden dette jo i grunn er fortsettelsen på noe jeg startet for mange år siden......


Så er vi i gang igjen.

Layout og plassering av trafoer.

Greit å ha beregnet god plass i utgangspunktet, for nå trenger jeg den virkelig;



[Erland]

For jeg skal få plass til dette;



[Erland]

Bør tenke seg om en ekstra gang før man begynner å bore hull....



[JanR]

For jeg skal få plass til dette;

Du milde

/jan



[Erland]

Monteringsplatene for trafoer/choker samt noen av dem på plass.


Synes faktisk det ble litt tøfft ;D



[Nightpuma]

Det ble KNALLTØFT. Pitbull med silkesjel

Asbjørn



[LMC]

blir det for trangt er det vel bare å kjøpe et separat powerchassis
desverre har plitron sluttet å levere dette store chassiet
mvh
Leif



[Erland]

Går kjempefint dette her.

Har satt opp layout med alle trafoene. Monteringsplatene som de skal stå på er på plass nå.
Powertrafoene er på plass.
Mer rakk jeg ikke i dag.

I helgen prioriterer jeg kone og barn!

Egentlig ikke mye igjen.

Monterer chokene på mandag og lodder sammen kretsene og tester på tirsdag.

Ingen hast.



[LMC]

for en ro!!! 8)
mvh
Leif



[Erland]

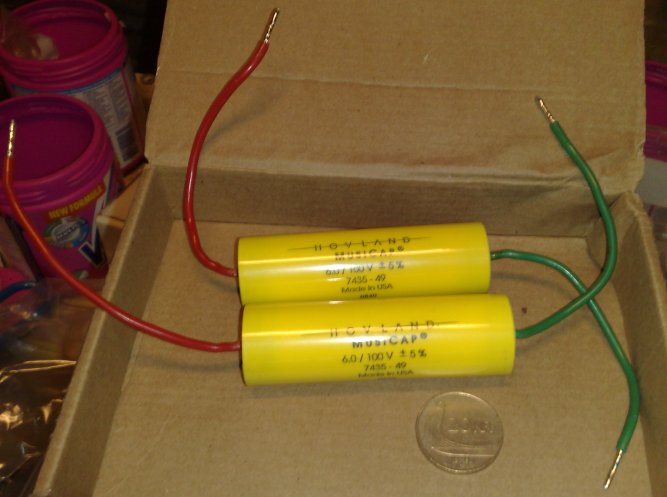

Spørsmål vedr disse Hovland Music caps?

De er aksiale med en grønn og en rød leder;

Er ikke Filmkondiser bipolare?

Har det noe å si hvilken retning jeg setter dem?



[Erland]

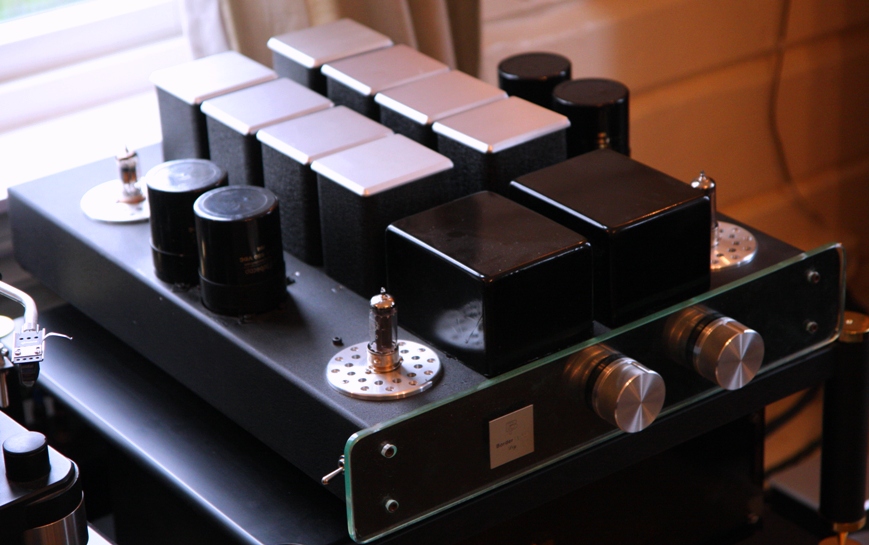

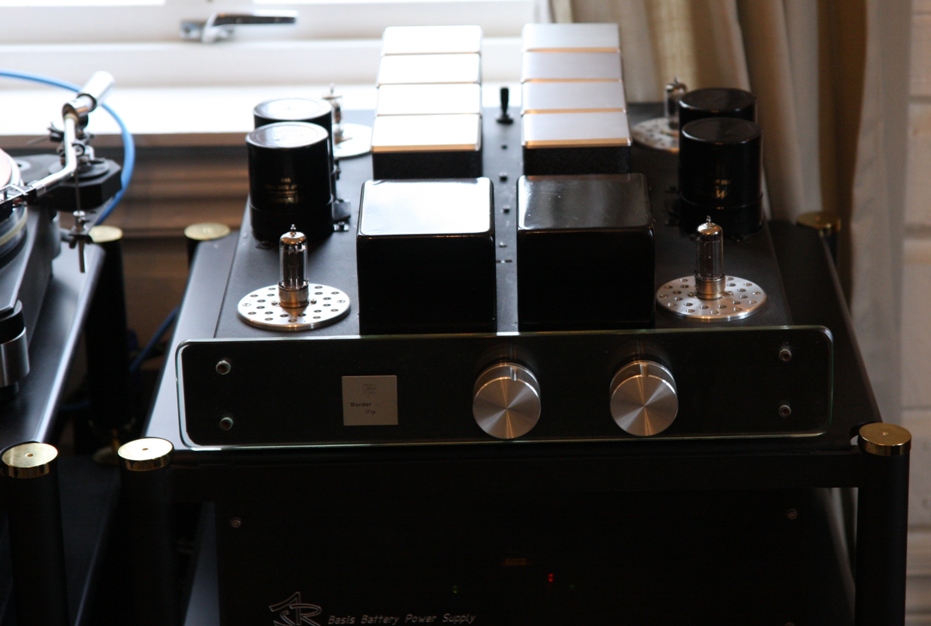

Som dere vet, liker jeg billedtråder - (enkle folk er ikke så opptatt av bokstaver)

Ble riktig fornøyd med "look'n" på preampen nå.



[rama]

jævlig tøft, erland!
keep up the good work.

håper du skriver noen ord om hvordan den speller når alt er fiks ferdig.

hadde vært moro å teste denne diy-perlen opp mot et "massemarkedsprodukt" som min ear 912 en gang.



[Audiomix]

Spørsmål vedr disse Hovland Music caps?

De er aksiale med en grønn og en rød leder;

Er ikke Filmkondiser bipolare?

Har det noe å si hvilken retning jeg setter dem?

Spiller ingen rolle.
Men noen har en annen oppfatning
Jeg tror fargene indikerer begynnelse og slutt på rullen. Hva som er hva vet jeg ikke. Det gjør det i hvert fall mulig å koble de i samme retning.
En kompis kjøpte V-cap for en stund siden. De er også røde / grønne. Han spurte produsenten hva det betyr.
Svar (etter hukommelsen): Signal inn på grønn og ut på rød. Noen med 300B forsterkere sier at det er best omvendt.
Eller var det omvendt?



[Nightpuma]

For å sitere Hovlands datablad:

The red lead is the foil inner edge. It is preferable to connect the red lead towards
the output of the circuit.

http://www.hovlandcompany.com/pdf/brochures/MusiCap.pdf

Asbjørn
