hjelp.skal bytte effektforsterker

[svendatle]

Hei.
I forbindelse med ett bytte av effektforsterkere, fra 2 stykk B&O asp 1000 til 4 kanaler med klasse a, så dukket det opp ett problem.
Forforsterker er fullbalansert,kun xlr inn og ut,samt at det kun er en utgang på forforsterkeren, dette passet jo fint med asp1000 det, men nå, som det kommer inn 4x20 watt klasse a, så spretter det opp ett troll fra esken her, nye effektforsterkerne har kun rca plugg inn, de er dualmono, trenger overgang fra xlr-rca, lurer da på om det er mulig å lage en splitt? slik at jeg kan bruke en forsterker til hver høyttaler, grunnet plassering av anlegget er dette mest praktisk hos meg,da en signal kabel ligger under tepper tvers over stuegulvet.
Det jeg hadde håpet var gjennomførbart var å bruke eksisterende signalkabel, lage en splitt med xlr-hunn plugg i ene enden og så to rca plugger i andre enden,kobel til effekttrinn som da står inntil høyttaler, og da høyttalerkabel fra hver sin terminal på effekttrinn til hvert sitt element. delefilteret er delt opp og sitter i hver sin kasse. ett for fulltonene og ett for diskant.
gjennomførbart?og isåfall hvordan?
Det jeg ønsker meg er noe som ser omtrent slik ut:

MVh
Svend Atle



[alghatar]

ville gjerne heller satsa på electrocompaniet sin overgang. sjekk på soundgarden.no..



[svendatle]

har overgang,men hjelper ikke stort det,da jeg ønsker to rca plugger fra en xlr som gir meg samme signal til begge innganger på hver av effektforsterkerne, en til hver høyttaler,går ikke det,så må det bare bli to ekstra sett med høyttalerkabler og omrokering av anlegget



[xerxes]

Sett den inn effekttrinn 1, plugg inn RCA fra forforsterker, RCA hann/hann-kabel videre til effekttrinn 2.
Inngangene er høyohmig og vil ikke belaste forforsterker.

Denne eller lignende Y-koblinger finner du i de fleste radio- og tv-butikker.
Y-koblingen trenger ikke være akkurat denne, men da må kablene være tilsvarende forskjellige.



[svendatle]

prøver meg med en paint tegning.

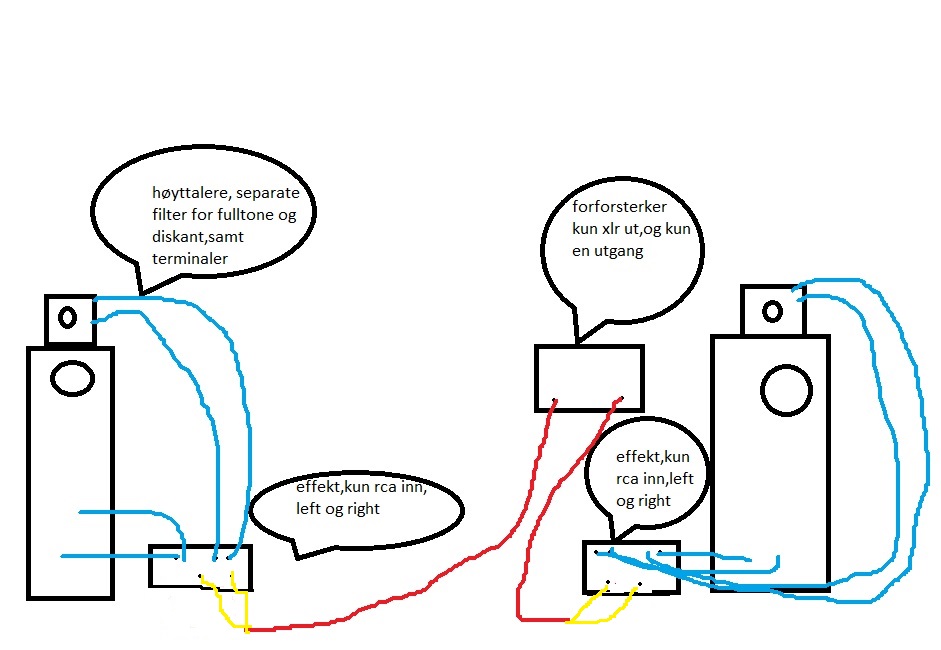

røde streker er eksisterende xlr kabler, gule streker er splitten jeg ønsker meg, altså to rca fra en xlr, til ett tokanals effekttrinn per høyttaler,ønsker dette så jeg slipper å flere kabler frem og tilbake under teppe i stua. blå streker er høyttalerkabler.ønsker en kabelstump som ser ut som den i første innlegg,men vil lage den selv da jeg har både rca og xlr kontakter liggende.



[svendatle]

kan denne fungere?



[Retep]

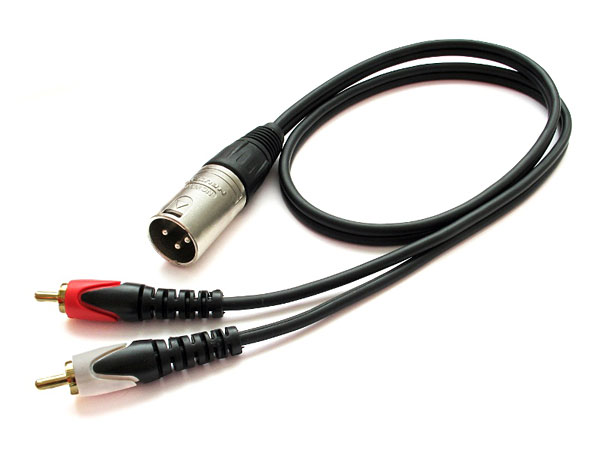

Søk på Google. Xlr to dual rca. Finnes mange slike kabler.



[bambi]

kan denne fungere?
Vis vedlegget 310410

Ikke hvis det er et balansert signal i XLR kontakten. Da er det jo bare en kanal der, og du må lodde to ledere til hver av pinnene inni XLR'en. I en balansert kabel er de tre lederne henholdsvis pluss, minus, og jord.

Du har ikke mulighet til å koble de to kanalene i hver forsterker sammen internt isteden, så du får samme signal inn fra kun en kabel?



[svendatle]

takk for tips.



[bambi]

Vær også obs på at balanserte signaler kan ha forskjellig konfigurasjon på tilkoblingene i XLR kontaktene. Tror USA og Europa bruker et annet oppsett enn de gjør i Japan. Noen ganger er det tegnet et lite koblingsskjema bak på apparatet for å vise hvilken konfigurasjon som er brukt.



[Gunnar_Brekke]

kan denne fungere?
Vis vedlegget 310410

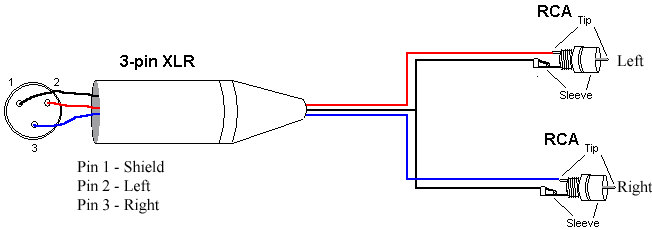

Selvfølgelig vil denne fungere - om du retter opp en liten feil: XLR-pluggen (Left) og RCA-pluggene benevnes i stedet;
Left 1 - in phase (XLR pin2/red) og Left 2- out of phase (XLR pin3/blue) - i stedet for Left og Right.
(Hva det eventuelt står på kabinettet ved effektforsterkerinngangene er uvesentlig).

Høytalerkablene kobles i fase fra utgangen på Left 1 kanalen av effektforsterkeren, mens høytalerkablene
kobles i motfase (+ til - og - til +) fra utgangen på Left 2 kanalen av effektforsterkeren.

mvh
Gunnar Brekke



[svendatle]

takk for råd og oppklaring,da kan jeg starte produksjonen,hehe.



[svendatle]

overgangene er blitt loddet og koblet opp, og det funker som ei kule!
tusen takk for uvurderlig hjelp!!
