Hva er gode metoder for å få til dette?

[Snickers-is]

Hva er gode metoder for å få til en logikk som dette?



[Bx]

int i = 0;

while (input)
{
out[0 .... 5] = 0;
out = in;
pull one;
}



[Snickers-is]

Jeg skal ha den elektronisk



[jane]

Et godt utgangspunkt vil være en Straight ring/Overbeck counter [1].

Jan E Veiset

[1] http://www.allaboutcircuits.com/vol_4/chpt_12/6.html



[Snickers-is]

Ja, kjenner til den der Jane, men jeg har hittil ikke fått den til å virke i Spice.



[Snickers-is]

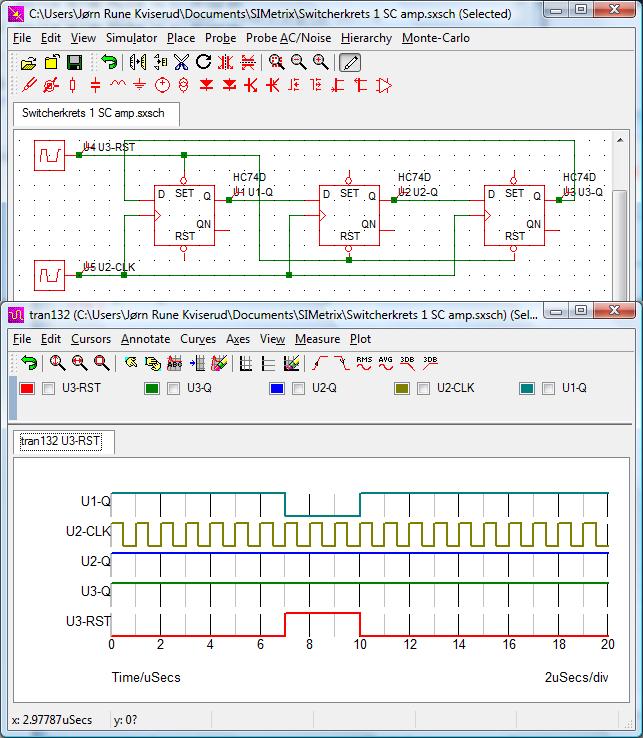

Her er hva jeg har testet i Spice, men som ikke vil fungere:



[Rhesus]

Det er en riktig løsning. Den gjør ikke det den skal. Det kan være at simuleringen ikke er satt opp riktig, eller at du mangler noe, som fx pullups på set/reset. Mest sannsynlig det siste. Legg merke til at U1 gå i reset så snart U1-set går høy(inaktiv).



[Snickers-is]

Du hadde rett mht pull-up Rhesus.

Jeg har lagt til noen flere mods her, men hvorfor må den resettes for å få riktig pulsbredde?



[jane]

Jeg har lagt til noen flere mods her, men hvorfor må den resettes for å få riktig pulsbredde?

Før du foretar reset er det rimelig tilfeldig hva som roteres i shiftregisteret. Ved reset loades 1-0-0 inn i data-FFene. Dette roteres deretter som 1-0-0, 0-1-0, 0-0-1, 1-0-0, osv.

Jan E Veiset



[Snickers-is]

Det betyr at det er helt avgjørende at man har en reset ved power up det da.

Hvor raske er slike TTL-kretser i praksis?



[jane]

En vanlig metode å aktivisere invertert set/reset ved oppstart er å lage et RC-ledd i forbindelse med pullup motstanden som forsyner !RST/!SET. En forsinkelse på noen titalls nanoasekund er som regel nok.

Vcc --- Rpullup -- (!RST/!SET) – C – GND.

Jan E Veiset



[Rhesus]

Hvor raske er slike TTL-kretser i praksis?

Alle timingdata er spesifisert i databladet for den aktuelle kretsen. Det finnes også datablad for familien. http://www.standardics.nxp.com/support/documents/logic/pdf/family.hcmos.specification.pdf
De forskjellige logikkretsene har forskjellige data, så for komplett oversikt så trenger man de også.

De stemmer gjerne ganske bra. Det finnes forskjellige familier, og noe er svært kjappe. Jo kjappere jo flere utfordringer med støy.



[Snickers-is]

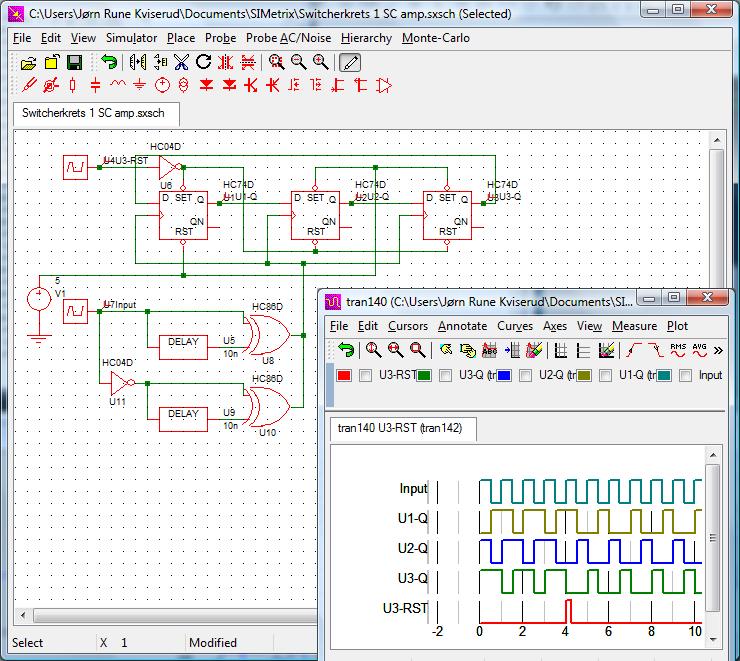

Nå tror jeg at jeg er inne på noe her:

Den forekommer meg en anelse komplisert, muligens har den litt latency også, men det får jeg finne ut av.
