Hvilken DIY - effektforsterker skal jeg bygge?

[Kabeldragern]

Hadde en SKA GB150D som jeg var fornøyd med. Desverre solgte jeg den og Greg B. kan ikke levere flere!?!

Jeg har +-56VDC til rådighet. Finnes det en enkel forsterkermodul jeg kan bygge og prøve ut - gjerne på høyde meg GB150D...

Tips noen?



[el_mariachi]

Kanskje du finner noe her: http://www.aussieamplifiers.com/



[Kabeldragern]

Sitter å studerer disse nå. Er de godt mottatt med gode tester? I så fall; hvor?



[Cobra2]

Sitter å studerer disse nå. Er de godt mottatt med gode tester? I så fall; hvor?

100% ok. Her!

Arne K



[maxmekker_com]

Leachamp og orginal side fungerer kanon bra, har bygd noen slike og de fungerer meget bra.



[Diy Duke]

Sitter å studerer disse nå. Er de godt mottatt med gode tester? I så fall; hvor?

Alle jeg har konfronteret med Holton forstærkerne synes de er gode. I modsætning til Gregg Balls forstærkere som man løber skrigende væk fra.



[Trondmeg]

www.passdiy.com Nelson Pass er en levende legende og ikke redd for å dele sine krasjoner
www.borbelyaudio.com Erno Borbely har konstruert mye
www.aksaonline.com Velkjent DIY som har fått mange lovord



[FAB]

41hz Audio Truepath:
http://www.41hz.com/shop/item.asp?itemid=653

Har planer om å bygge en selv etterhvert.
Vanskelig for å tro at det finnes noe bedre til prisen.
Har bygget flere amper fra 41hz audio. De fungerer svært
godt til prisen. Har bygget 2stk amp5 som låter bra.
Kan faktisk minne meg litt om doxa lyden, disse ampene.
Svært oppløste.

Denne er jo også litt spennende:
http://www.41hz.com/shop/item.asp?catid=16&itemid=45



[el_mariachi]

Det meste av forslagene bortsett fra aussieamps faller vel bort pga att det skal kjøres på 56VDC



[Bønna B]

Det meste av forslagene bortsett fra aussieamps faller vel bort pga att det skal kjøres på 56VDC

Ja, så høy railspenning er ofte uegnet, bortsett fra for design for veldig høy uteffekt.
Da må trafo, lytter og kjøling også være kraftig dimensjonert. Et litt vrient utgangspunkt for DIY.

+/-25 til 35 volt er vel et bra område for DIY konstruksjoner.



[andreas]

Er i samme situasjon som Kabeldragern med kabinett, en 42Vac trafo og alt av tilkoblinger liggende å vente. Av vanlige ss-amper finner jeg kun de fra aussieamps som kan kjøre på slik railspenning. Aspen leveres jo f.eks til en mye høyere pris, men det er jo med kjøleribber og de skal ha noe lavere spenning. Ellers så kan man jo gå for Hypex, zap, eller newclass D, men det har jeg prøvd og har mer lyst på en vanlig ss-amp.

Brukte tidligere disse trafoene til en zappulse forsterker med 2x10000uF i filteret. Det var ikke noe problem å slå forsterkeren på uten slowstart eller andre former for begrensning av startstrømmen. Vil det forholde seg annerledes med en trad ss - krets enn en slik "klasse D" forsterker?



[Kabeldragern]

Nettopp. Det er snakk om 4 stk trafoer på 40VAC/400VA, 4 stk likerretterbroer og 160.000uf. Blir feil å begynne å rive en ellers knakende god PSU.



[Audiomix]

Er i samme situasjon som Kabeldragern med kabinett, en 42Vac trafo og alt av tilkoblinger liggende å vente. Av vanlige ss-amper finner jeg kun de fra aussieamps som kan kjøre på slik railspenning. Aspen leveres jo f.eks til en mye høyere pris, men det er jo med kjøleribber og de skal ha noe lavere spenning. Ellers så kan man jo gå for Hypex, zap, eller newclass D, men det har jeg prøvd og har mer lyst på en vanlig ss-amp.

Brukte tidligere disse trafoene til en zappulse forsterker med 2x10000uF i filteret. Det var ikke noe problem å slå forsterkeren på uten slowstart eller andre former for begrensning av startstrømmen. Vil det forholde seg annerledes med en trad ss - krets enn en slik "klasse D" forsterker?

Det er kun en komponent som kan lage krøll ved påslag. Trekke så stor strøm at nettsikringene går altså.
NETT TRAFOEN
Alt annet er uten betydning så lenge det ikke er noe feil som er årsaken.

Noe nyttig her:
http://www.transformerscommittee.org/info/F01/IEEE_Inrush_Tutorial.pdf



[FAB]

Ja, selvfølgelig. det var vel maks 2x42VAC
som gir en rail spenning på +/- 60vdc på denne truepath.
Men det det er vel akkurat på grensen også.

http://www.41hz.com/shop/item.asp?catid=11&itemid=692
http://www.41hz.com/shop/item.asp?itemid=653



[FAB]

Men du sier vel at du har en strømforsyning på +/-56vdc?
Det vil jo fungere fint på en Truepath.

http://www.41hz.com/shop/item.asp?itemid=653

http://docs.google.com/View?docID=dfrxcjxr_70ccnkrpff&revision=_latest&hgd=1



[Trondmeg]

Jeg så ikke det med eksisterende strømforyning jeg. Ellers har jeg kretskort og noe deler til 6 kanaler GB150D jeg ikke vet hva skal brukes til. Den skal ha ±55VDC og 56V er da midt i blinken. Hvis interesse for noe slikt så send meg en PM. Ferdigstillelsesgrad blir vi evt enige om.



[KJ]

Nettopp. Det er snakk om 4 stk trafoer på 40VAC/400VA, 4 stk likerretterbroer og 160.000uf. Blir feil å begynne å rive en ellers knakende god PSU.

Er det 2x40VAC pr trafo eller er det bare en sekundærvikling pr trafo. Hypex UCD 400 skulle i alle tilfeller passe fint til spenningene. 400 VA er kanskje litt tynt til 400W i 4 ohm, men bør vere helt fint til 8 ohm.

mvh
KJ



[Kabeldragern]

Hver trafo har kun 40VAC og det er en trafo pr halvperiode - til hver kanal! +-56VDC er det jeg har til rådighet.

Det ligger an til å snuse litt på HPA-nxV200.



[grelv]

Det ligger an til å snuse litt på HPA-nxV200.

Eller denne (en annen australier): http://sound.westhost.com/project101.htm



[audiosan]

Nettopp. Det er snakk om 4 stk trafoer på 40VAC/400VA, 4 stk likerretterbroer og 160.000uf. Blir feil å begynne å rive en ellers knakende god PSU.

Er det 2x40VAC pr trafo eller er det bare en sekundærvikling pr trafo. Hypex UCD 400 skulle i alle tilfeller passe fint til spenningene. 400 VA er kanskje litt tynt til 400W i 4 ohm, men bør vere helt fint til 8 ohm.

mvh
KJ

400VA er mer enn tilstrekkelig til UcD400



[Kabeldragern]

Det er snakk om +-56VDC/600VA pr kanal.



[Kabeldragern]

Etter litt mailing til og fra med Anthony ble det en slik:

http://www.aussieamplifiers.com/nxv300.htm

Fiin julegave til meg selv!

P.S. Kommer tilbake med bilder, målinger og lytteinntrykk...



[andreas]

Det blir GB150D på meg. Har investert ca 800,- totalt og fått tak i forsterkermoduler og tilsammen 100k uF på brukten. Ellers har jeg det jeg trenger.



[Kabeldragern]

GB150D er en kjempegod forsterker. Hadde en slik i 1 år og den hadde en klang og musikalitet som jeg satte stor pris på. Desverre solgte jeg denne og Greg Ball kan ikke levere flere moduler.

Derfor velger jeg nå nxV300 fra Aussieamplifiers. Mange god-ord, og best av alt; jeg har et kabinett med PSU som passer perfekt. Som backup i byggeperioden har jeg skaffet meg en Nelson Pass A40. Den blir også en referanse opp mot nxV300...

Det blir en travel jul for meg ;D



[Leikis Lyd]

Etter litt mailing til og fra med Anthony ble det en slik:

http://www.aussieamplifiers.com/nxv300.htm

Fiin julegave til meg selv!

P.S. Kommer tilbake med bilder, målinger og lytteinntrykk...

Skal bli fint å høre hva du synes om denne.
Har selv vurdert forsterker fra Aussie.



[Trondmeg]

GB150D er en kjempegod forsterker. Hadde en slik i 1 år og den hadde en klang og musikalitet som jeg satte stor pris på. Desverre solgte jeg denne og Greg Ball kan ikke levere flere moduler.

Derfor velger jeg nå nxV300 fra Aussieamplifiers. Mange god-ord, og best av alt; jeg har et kabinett med PSU som passer perfekt. Som backup i byggeperioden har jeg skaffet meg en Nelson Pass A40. Den blir også en referanse opp mot nxV300...

Det blir en travel jul for meg ;D

Jeg har fremdeles 6 kanaler GDB150D som jeg ikke trenger. De er å betrakte som nesten ferdige kretskort.



[Kabeldragern]

GB150D er en kjempegod forsterker. Hadde en slik i 1 år og den hadde en klang og musikalitet som jeg satte stor pris på. Desverre solgte jeg denne og Greg Ball kan ikke levere flere moduler.

Derfor velger jeg nå nxV300 fra Aussieamplifiers. Mange god-ord, og best av alt; jeg har et kabinett med PSU som passer perfekt. Som backup i byggeperioden har jeg skaffet meg en Nelson Pass A40. Den blir også en referanse opp mot nxV300...

Det blir en travel jul for meg ;D

Jeg har fremdeles 6 kanaler GDB150D som jeg ikke trenger. De er å betrakte som nesten ferdige kretskort.

Kunne vært interessant å overtatt 2 kretskort for en rimelig penge og sammenlignet. Tross alt likte jeg lyden på disse GB150D forsterkerne veldig godt...



[jonasz]

GB150D er en kjempegod forsterker. Hadde en slik i 1 år og den hadde en klang og musikalitet som jeg satte stor pris på. Desverre solgte jeg denne og Greg Ball kan ikke levere flere moduler.

Derfor velger jeg nå nxV300 fra Aussieamplifiers. Mange god-ord, og best av alt; jeg har et kabinett med PSU som passer perfekt. Som backup i byggeperioden har jeg skaffet meg en Nelson Pass A40. Den blir også en referanse opp mot nxV300...

Det blir en travel jul for meg ;D

Jeg har fremdeles 6 kanaler GDB150D som jeg ikke trenger. De er å betrakte som nesten ferdige kretskort.

Hej, jag är också intresserad av två kanaler!



[Torris]

I modsætning til Gregg Balls forstærkere som man løber skrigende væk fra.

Hvorfor skulle man løpe vekk ifra denne, har en selv og syns den er kjempebra, spiller meget dynamisk og detaljert.
Iforhold til min eldre Rotel rb980.
Jeg har bygd min som dual mono, 1stk 160va, Panasonic 44000uf pr kanal.



[Dazed]

GB150D er en kjempegod forsterker. Hadde en slik i 1 år og den hadde en klang og musikalitet som jeg satte stor pris på. Desverre solgte jeg denne og Greg Ball kan ikke levere flere moduler.

Derfor velger jeg nå nxV300 fra Aussieamplifiers. Mange god-ord, og best av alt; jeg har et kabinett med PSU som passer perfekt. Som backup i byggeperioden har jeg skaffet meg en Nelson Pass A40. Den blir også en referanse opp mot nxV300...

Det blir en travel jul for meg ;D

Jeg har fremdeles 6 kanaler GDB150D som jeg ikke trenger. De er å betrakte som nesten ferdige kretskort.

Og jeg kan også være interessert i to kort (med så mange deler som mulig vedlagt.) PM sendes.



[Kabeldragern]

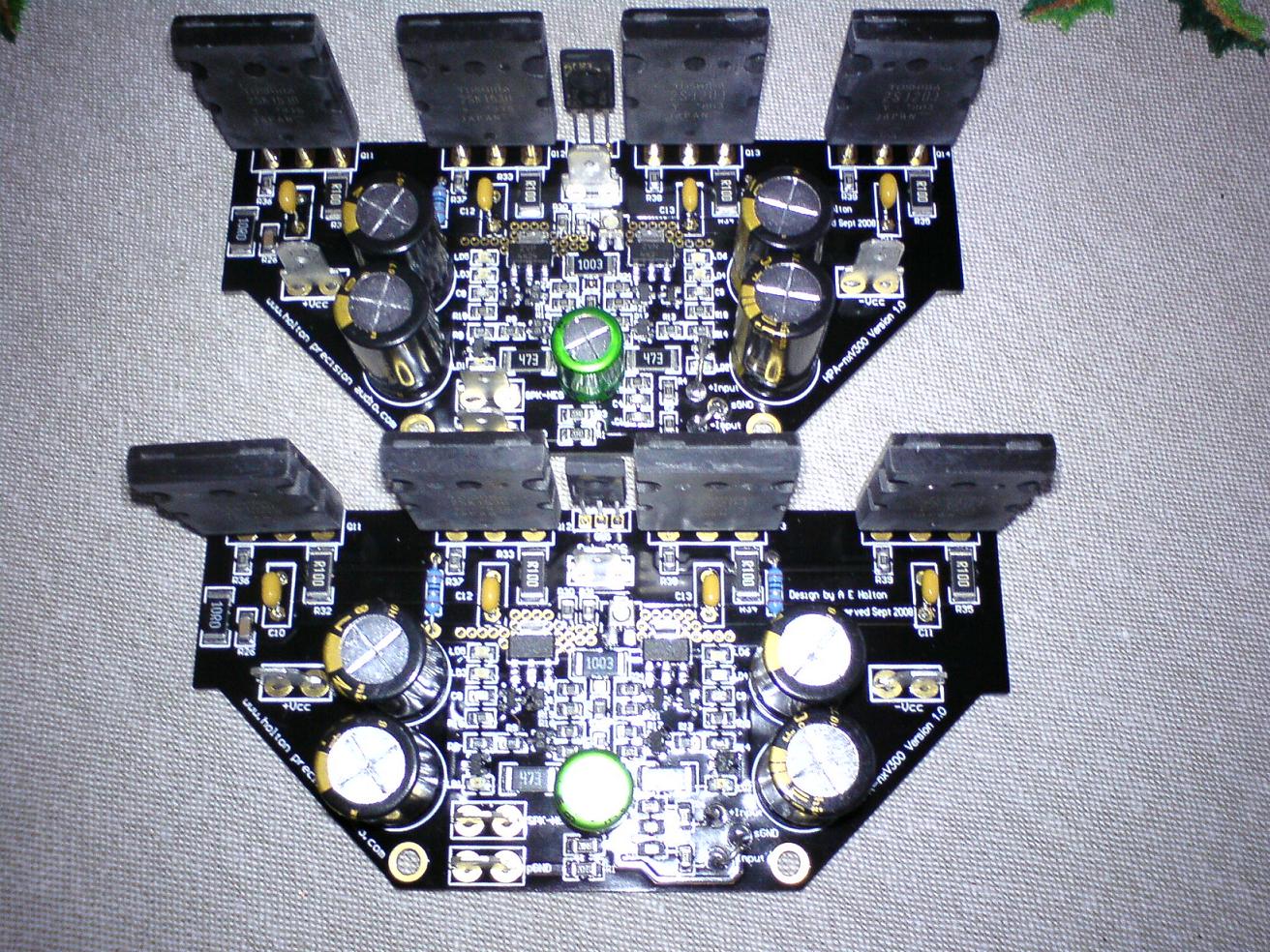

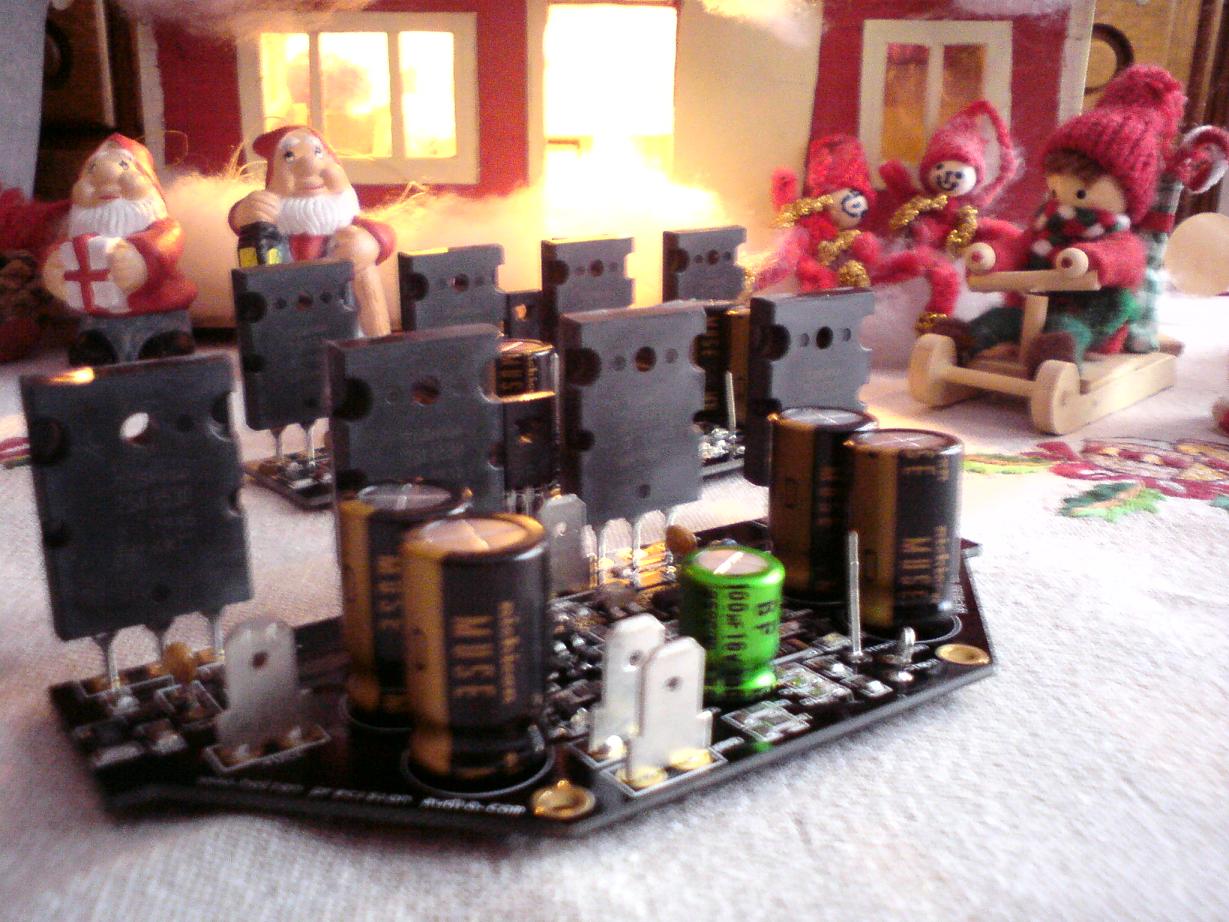

Se hva jeg fikk i posten i romjula: ;D
1,5 mnd som brevpost fra Australia...



[Kabeldragern]

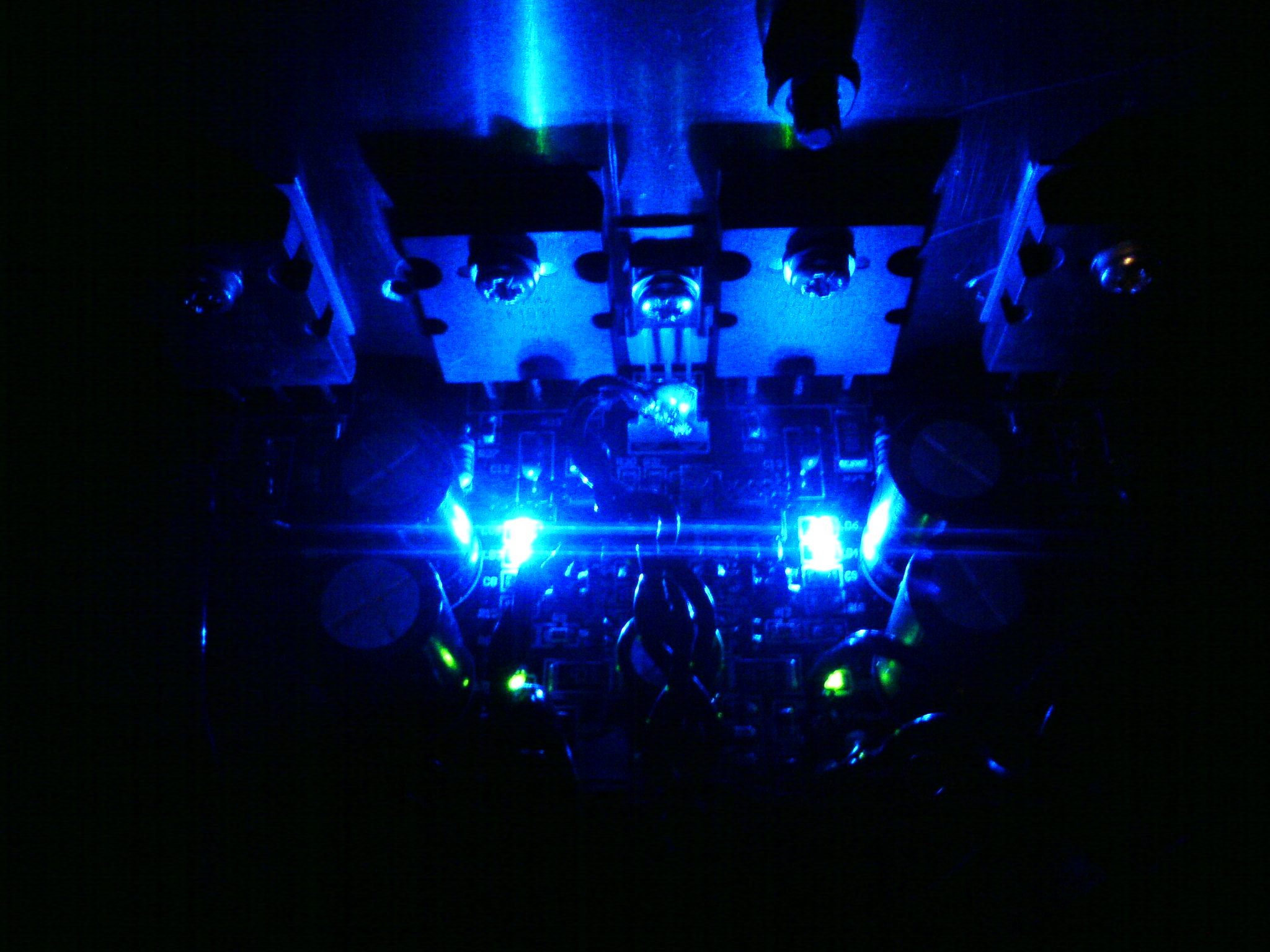

Natt til "lillenyttårsaften" kl 02.30 ble det satt spenning på - samtidig som jeg tok dette bildet:

Hmmmm...... skulle jeg tatt kveld LITT tidligere...?



[Kabeldragern]

Neida! Bare kødda.... ;D

Det blå lyset skal være der! Men vet ikke hvorfor - trolig bare en gimmick og at det like gjerne kunne vært 1N4148 der i stedet.
Men altså; 4 blå lys og 2 grønne. Fancy, men kunne godt greid meg uten. Med lokk er de dog ute av synet.

Så til lyden: Hver gang jeg får noe nytt i hus blir jeg positivt overrasket av lyden; annerledeslyden. "Alt er bedre"-følelsen kommer fort. Men jeg har lært: Kanskje det bare er annerledes? Fra nå av: "Alt er annerledes"-følelsen.

Og hva er annerledes? Og i forhold til hva? Hva er mine preferanser? Er det vits i å skrive noe om mine subjektive oppfatninger om lyden? Nei!

Men jeg gjør det likevel...

I forhold til min referanse for tiden (Nelson Pass A40) så er faktisk mye likt. Heldigvis! Den stooore uanstrengte lyden er der, det store lydbildet er der, den for meg nødvendige 3D-opplevelsen er der, de raske transientene er der sammen med en behagelig helhet, den subjektive opplevde nærheten til musikerne er der. Kraften er der (180 W i mitt oppsett), og sist men ikke minst; musikken er interesssant å lytte til selv på lavt volum! OG hittil den beste kontroll av KEF B-139 jeg har hørt! Men er den bedre enn min referanse? Om du trenger mer enn 40W - JA! Om du klarer deg med 40W - Tja... A40'en har en diskantgjengivelse og en øvre mellomtone til å grine for... nxV300 har en bass og grine for og en nedre mellomtone å snufse etter... ;D

Egentlig kan det draes ned til det altoppslukende viktige begrepet 'tilpassing'. Krevende høyttalere: nxV300. Lettdrevne høyttalere: A40!

Til IMF RSPM MkIV...: nxV300!



[Kabeldragern]

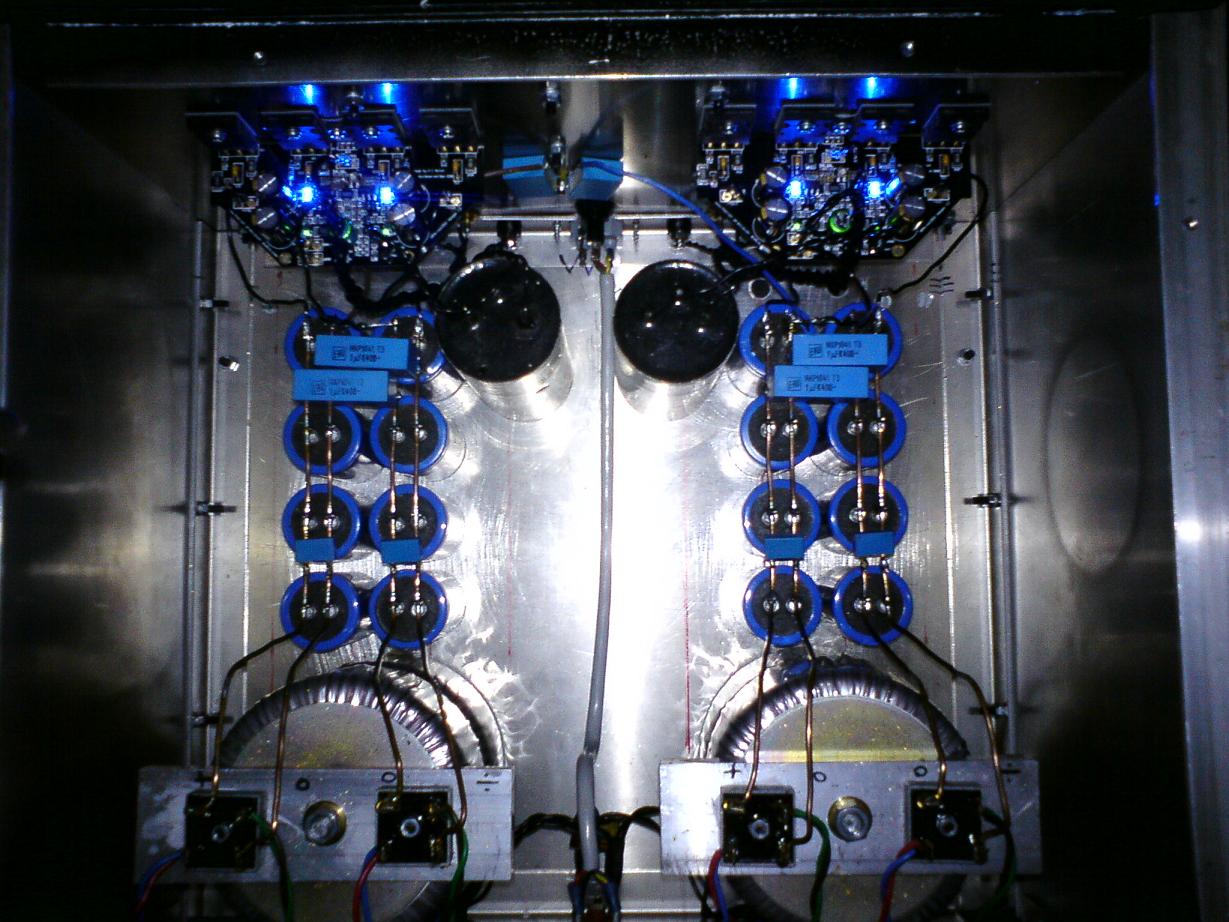

4 stk 300VA trafoer - en til hver halvperiode pr. kanal, 80.000uF og 2 likerretterbroer til hver kanal.
Som inngangskondiser: "Styrol A" - highteck fra 50-tallet. Uslåelig!



[Session^]

Ser flott ut dette. Hvordan er kondisene festet i kabinettet?



[Kabeldragern]

Ser flott ut dette. Hvordan er kondisene festet i kabinettet?

Spiller faktisk ganske flott også! Bedre enn GB150D iallefall - om du kjenner den.

Kondisene er skrudd fast i bunnen.



[Torris]

Ser flott ut dette. Hvordan er kondisene festet i kabinettet?

Spiller faktisk ganske flott også! Bedre enn GB150D iallefall

kan du utdype det litt?
Hvordan spiller den bedre?



[Kabeldragern]

Ser flott ut dette. Hvordan er kondisene festet i kabinettet?

Spiller faktisk ganske flott også! Bedre enn GB150D iallefall

kan du utdype det litt?
Hvordan spiller den bedre?

Det kan jeg godt. Men det blir jo subjektivt da - muligens noe objektivt også:

Den GB150D jeg bygde opp var også en dual mono oppbygning med samme PSU med unntak av at det ikke var en trafo pr. halvperiode. Ellers alt annet likt. Jeg likte lyden på GB150D pga. dens lette måte og spille på. Jeg ble aldri lyttetrett. Den hadde et stort holografisk lydbilde den også, men den var litt snillere i lyden enn både A40 og nxV300. Det var også et mylder av detaljer der også men igjen litt lite futt om en vil.

Aussie amplifier nxV300 har den samme holografien, samme lette måten å lytte til, forsåvidt også snill i lyden den også - men den har mere av dynamiske kontraster, mere rytme, mere driv og mere "timeing" - kort fortalt mere ekte behandlig av det dynamiske. Og ikke minst; den er tyst, tyst, tyst! Det "sorte" er sortere enn alt annet jeg har hørt.

Men igjen; tilpassing! GB150D passet til lystklingende og hard lyd - alt ble tonet ned, mens nxV passer mørktklingende utstyr - alt blir livet opp.

Alt i alt; tilpassing og smak og behag. Gode forsterkere begge to. (Begge kan måle seg med svinedyre ferdigproduserte forsterkere IMHO).



[mesc]

Meget interessant alt dette. Gikk inn på aussieamplifiers.com og la merke til et hyggelig Nyttårs tilbud
Bestilte meg 2 stk nxV300 moduler 20% rabatt gratis frakt. Hurray, godt nyttår



[Session^]

Så den selv. Hadde det ikke vært for at jeg bestilt meg UCD i natt hadde jeg også slått til.
