Hypex overkill(?) prosjekt.

[Cobra2]

Jeg hater å starte nye tråder, (mye lettere å kommentere andre), men, here we go.

Jeg skal sette sammen en effekt-forsterker, hovedsakelig av "enkle" moduler, av typen som nesten alle med mindre enn 3 tommeltotter kan klare.
Og den skal være tilnærmet kompromissløs. (- fy for et feil ord å bruke...men).

Utgangspunktet er bestemt; de beste UcD400HG modulene, med Hxr-regulatorer.

De fleste andre deler har også ankommet, og blir beskrevet etter hvert..



[Cobra2]

Innpakningen, er jo viktig, siden det er det alle ser, selv om de ikke stoler på ørene...så chassi ble handlet fra det mystiske østen...
(hmm...har jeg ikke sett det designet før, eller noe som likner?)



[Cobra2]

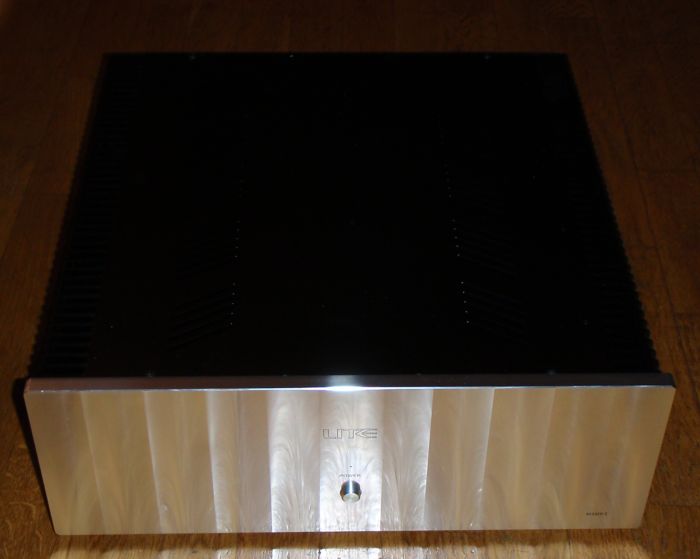

Og siden vi skal være kompromissløse, blir det MONO-blokker!
Det er visst stort nok? 8)



[Peter]

Stilig!

Hvor kjøpte du kabinettene, og hva kostet de?

P



[bambadoo]

Ligner på Jim Rowland kabinett



[Cobra2]

Kabinettene komer fra fleabay, og kostet dobbelt så mye i frakt (jæ***** frakt-spekulanter)

Ingen forsterker er komplett uten strømforsyning, (eller PSU som er enklere å skrive).
Siden det ble så god plass, får vi fylle opp med de største trafoene jeg kunne finne;
2 x 40V - 1500VA pr. mono-blokk. (ja, femten-hundre!).
Så er vi sikre på at om noe går galt med forsterker-modulen, får vi kremert den skikkelig! ;D



[Cobra2]

Men det skal mer til, før vi har en komplett PSU: likeretter og kondensatorer.
Fra et annet "overkill-design-prosjekt", har en kjenning fra Sverige designet disse flotte print-kortene, som tar passe mye plass...
http://sjostromaudio.com/joomla/index.php?option=com_content&task=view&id=127&Itemid=27



[Cobra2]

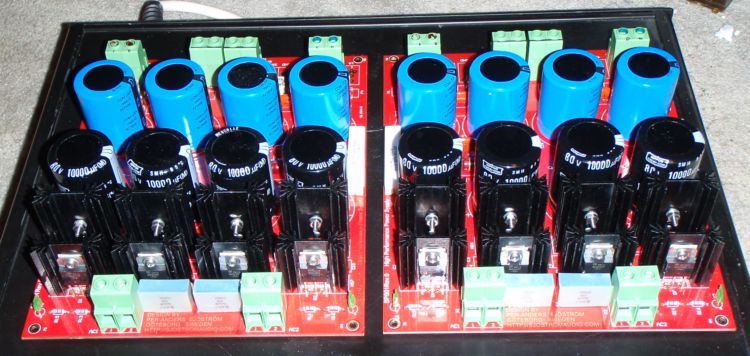

Ser kanskje ikke så imponerende ut? men 8 x 10 000uF pr mono-blokk skulle rekke.
Og dobbelt opp med doble "super-dioder" påmontert kjøleribbene skulle ta hånd om konverteringen
fra AC til DC, uten å svette. (MUR3020)



[Cobra2]

Men, for å få strøm på en slik trafo, med en slik kondensator-bank...er "Soft-Start" et must.

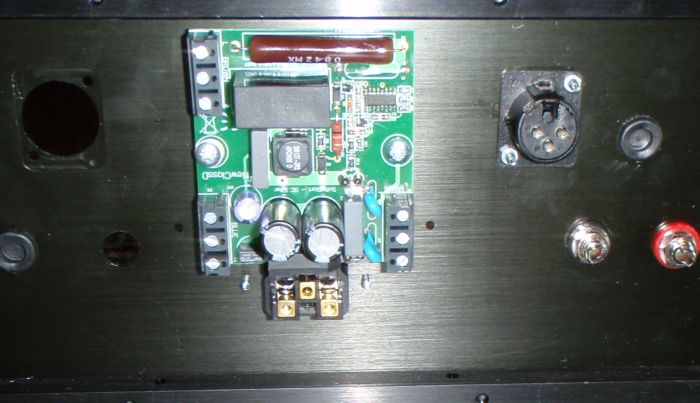

Jeg fant en her: http://www.newclassd.com/index.php?page=80
-som attpåtil har innbygget nettfilter, da må det jo være "good shit"?
Den passet på bakveggen, rett over Furutech inntaket.
Rhodium-htt-terminalene kommer fra samme sted.



[Luvaton]

Dritkult prosjekt ;D
Har hatt lyst til å gjøre noe lignende selv, ser liksom litt enklere ut å bygge ting med moduler

Kommer til å følge med på denne.

mvh
Luvaton



[totte]

Dette ser ut som en konkretisering av noe jeg lurer på å bygge til mellombasslinjene!
Ikke minst har jeg tro på trafoene.
Masse skryt.



[Cobra2]

Det meste er moduler, men PSU-kortene er ikke, og blir relativt dyre...
Alternativt har både Hypex(dynabel) og newclassD /fl. ferdige kondensator & likeretter-kort.
Jeg gikk for disse, pga diode-valget, fleksibilitet, og fordi jeg ville prøve "min" versjon av kondensatorer/blanding.
"Industri-standard" chemi-con står først, og tar glatte-ut-rippel-tung-jobben.
Cornell Dubilier står i rekka nærmest forsterkeren, og vil gi sin signatur...

Arne K



[totte]

Det meste er moduler, men PSU-kortene er ikke, og blir relativt dyre...

Blir det billigere om du bestiller fler?



[gwikse]

Tøft prosjekt



[bia]

Gleder meg virkelig til å se/høre resultatet. Egentlig synes jeg ikke du har tid til å sitte her å skrive



[Luvaton]

Ser tingen med å legge sin egen "touch" på forsterkeren.

Var inn å kikket på dynabel.no i går. Har hatt litt prosjekter i bakhodet en stund. Godt å se at andre materialiserer de.
Mine tar litt lenger tid



[Bjørn ("Orso")]

Får du printet Jeff Rowland på fronten, så kan du tjene gode penger. ;D



[Cobra2]

Får du printet Jeff Rowland på fronten, så kan du tjene gode penger. ;D

Æsj...ikke blande Hypex med icePwr...

Et diskret "LITE" merke får være passe "understatement" 8)

Arne K



[Asbjørn]

Dette prosjektet liker vi.



[peranders]

Men det skal mer til, før vi har en komplett PSU: likeretter og kondensatorer.
Fra et annet "overkill-design-prosjekt", har en kjenning fra Sverige designet disse flotte print-kortene, som tar passe mye plass...
http://sjostromaudio.com/joomla/index.php?option=com_content&task=view&id=127&Itemid=27

Snyggt Arne! Overkill var ordet. Du har inte lust att skicka mig lite bilder på ditt bygge ?



[Cobra2]

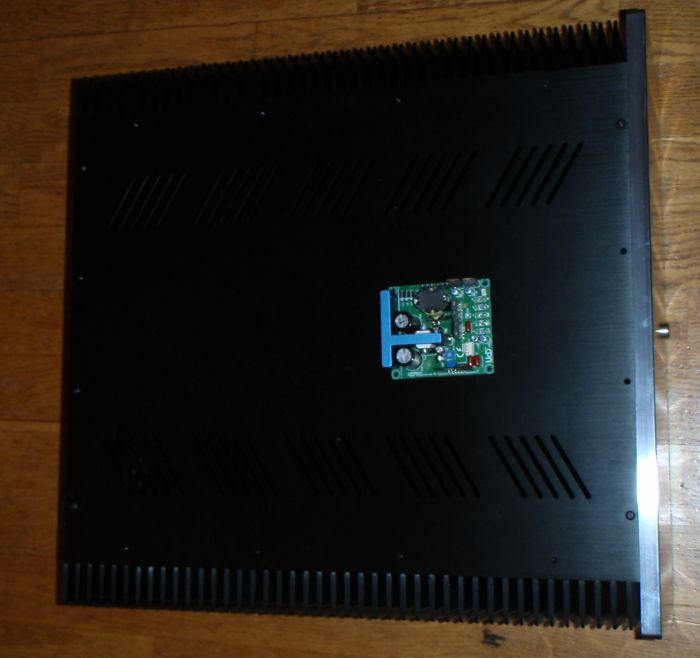

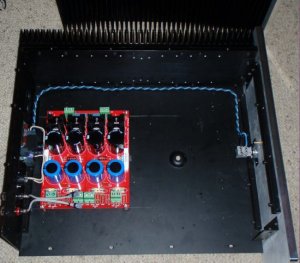

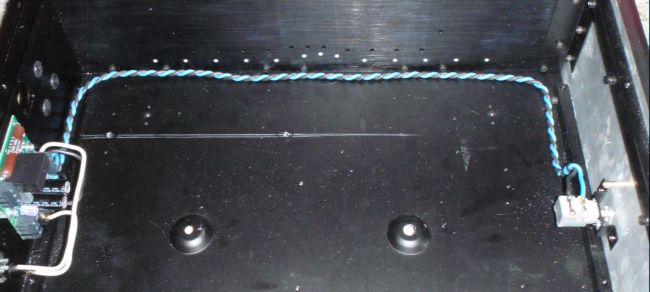

Dagens lille fremgang...kabling til PowerSwitch/sikring & SoftStart. 2,5mm¤ sålid-kåre.

Arne K



[totte]

Dagens lille fremgang...kabling til PowerSwitch/sikring & SoftStart. 2,5mm¤ sålid-kåre.

Arne K

Hvorfor har du fjernet strømpe med skjerm?



[Morpheus]

Spennende spennende . Det hadde vært utrolig greit om du gidder å gi en lynoppsumering når du er ferdig. kjekt å kunne slå opp i fasiten dersom det blir aktuelt å prøve seg på noe lignende engang .



[Cobra2]

Hvorfor har du fjernet strømpe med skjerm?

Tatt fra en 3-leder...og ville heller tvinne den.



[FAB]

Spennende spennende . Det hadde vært utrolig greit om du gidder å gi en lynoppsumering når du er ferdig. kjekt å kunne slå opp i fasiten dersom det blir aktuelt å prøve seg på noe lignende engang .

Ja, bare med et noe mindre chassi;D
Men for all del, chassiet er super lekkert det.
Kunne jo nesten tro det var Jeff R.

Tipper gutta får et drag over trynet når du drar
av topplokket der ja



[LMC]

kult!
hvor mange bygger du?
er det til Altec bassene?
mvh
Leif



[Cobra2]

Foreløpig 2 x monoblokker, En god venn har lagt inn bestilling, og kommer til å overta dem til bruk på et par STORE Tannoy'er

Arne K



[Vidar Øierås]

Dagens lille fremgang...kabling til PowerSwitch/sikring & SoftStart. 2,5mm¤ sålid-kåre.

Arne K

Hvorfor har du fjernet strømpe med skjerm?

Den er vel balansert.... Ikke lenge før vi har High Power XLR kontakter i markedet for 230 volten - for de virkelig audiofile. Kjører balansert vannkraft og greier

Tøft prosjekt Cobra2!

Vidar



[Cobra2]

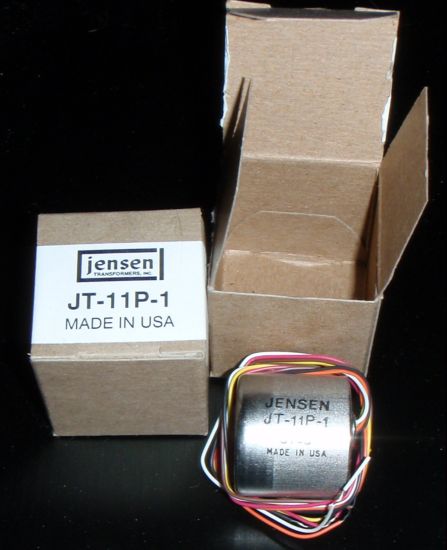

Den skal bare ha XLR. Og, skal nevne en liten modifikasjon; Hypex-modulene (og mange andre) liker absolutt ikke DC inn, og har derfor et par kondensatorer i signal-veien på inngangen. Min(e) og min venns PreAmp er nok rimelig godt sikret mot DC-offset, men siden DC er "forbudt" kan ikke kondensatorene fjernes sånn helt uten videre. Alternativet er trafo, og jeg har fra tideligere prosjekter god erfaring med Jensen, og JT-11P-1 passer greitt her.
http://www.jensen-transformers.com/datashts/11p1.pdf
Dobbel-gevinst med galvanisk skille, og "automatisk" filtrering slik at ikke RF slipper ut i "revers" gjennom signal-kablene.
(funker også greitt til RCA/XLR-konvertering, men det er ikke planen her).

Da kan kondisene enkelt settes ut av spill med en liten jumper på baksiden!

Arne K



[R.S.]

Artig sak. En vakker dag må jeg få hørt hvordan dette presenterer musikk.


Ang. slowstart; skulle jeg benytte sådant måtte den kun være involvert ved oppstart for så å bypasses totalt ved innslag. Om så også trafoens sekundærviklinger er dimensjonert i forhold til spenningsfall er det duket for spontane kraftutfoldelser.


Mvh. RS



[Cobra2]

SoftStarten står rett etter strøm-inntaket, før trafo-primær. Og den har rele. Men også støy-filter (tilsvarende vanlig nettfilter i IEC-pluggen, tror jeg).
Furutec nettsoklen har ikke filter. Og jeg liker ikke Switch-mode/PWM-puls-støy på avveie.
Derfor også mono-blokker; så korte htt-kabler kan brukes.

Arne K



[chieng]

Liker godt dette prosjektet. Er det din erfaring at det kun er fordeler med "overkill" når det gjelder PSU og trafo eller?



[Cobra2]

Ja! ;D Jeg gjentar (til kjedsomelighet): Det finnes ikke for store trafoer/PSU, bare for små chassi/budsjett...
Dette gjelder også Pre/Dac/Riaa/...

Arne K



[Cobra2]

Montering...går sakte, -driver "masseproduksjon" av alle små kabel-stumper som skal til.



[frans]

Ja! ;D Jeg gjentar (til kjedsomelighet): Det finnes ikke for store trafoer/PSU, bare for små chassi/budsjett...
Dette gjelder også Pre/Dac/Riaa/...

Arne K

Det er rett innstilling. ;D
Dimensjoneringen på trafoviklingen må vel stå i stil. Hvilke trafo er det?

Tøft prosjekt. Følger med. Takk for Sjøstrømlinken. Det blir kanskje min neste PSU.



[Cobra2]

Trafo: http://www.hifisentralen.no/forum/index.php?topic=44549.msg823979#msg823979
http://www.antekinc.com/
Ja, trafo må være stor nok til å holde kondesatorene "topp-ladet" hele tiden...

Arne K



[Cobra2]

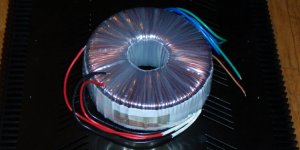

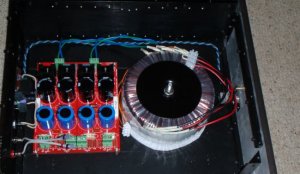

Trafo på plass, festet med ny rustfri (u-magnetisk) bolt. Og et ekstra lag demping under, skal hindre noen form for ulyd.



[Cobra2]

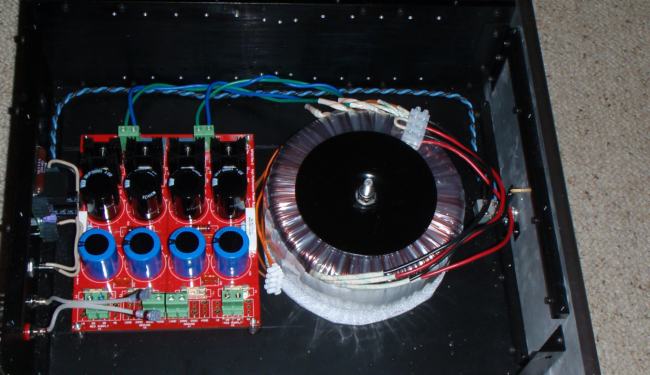

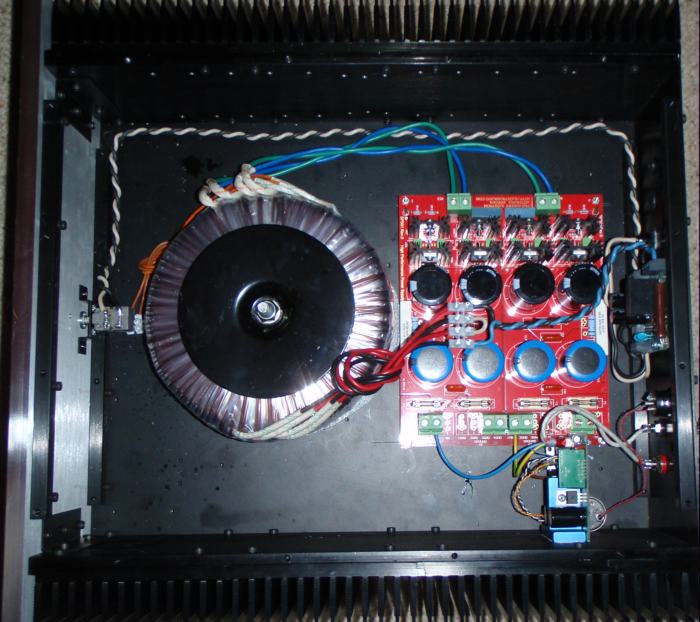

Og ferdig koblet. 8)

Arne K



[gwikse]

Se der ja

Moooonster mini ;D



[Bjørn.H]

Hvordan funker dette da?
