Justerbare høyttalerstativer

[Hunsbedt]

Da jeg skulle rydde i verkstedet i dag for å fjerne den voksende kapphaugen, ble det funnet en god del finert 19mm MDF. For galt å kaste dette, og etter litt fundering under en dopause ble det klart hva jeg måtte bygge. Har lenge hatt lyst på sånne massive trestativer under store kasser, slike som Kenrick Sound i Tokyo lager. Massivtre i valnøtt eller andre edle tresorter er ikke akkurat rimelig, så finert MDF funker muligens like bra.
Tanken var å lage hjørneklosser som kan skrus fast i kryss-stativer. Stativene kan da byttes ut og tilpasses alle typer høyttalere. Hjørneklossene kan utstyres med hjul, dempeplater eller bare filt. På toppen av hver kloss kan det enkelt stables flere lag plater for å kunne justere høyde. Sånn var det tenkt, i alle fall.

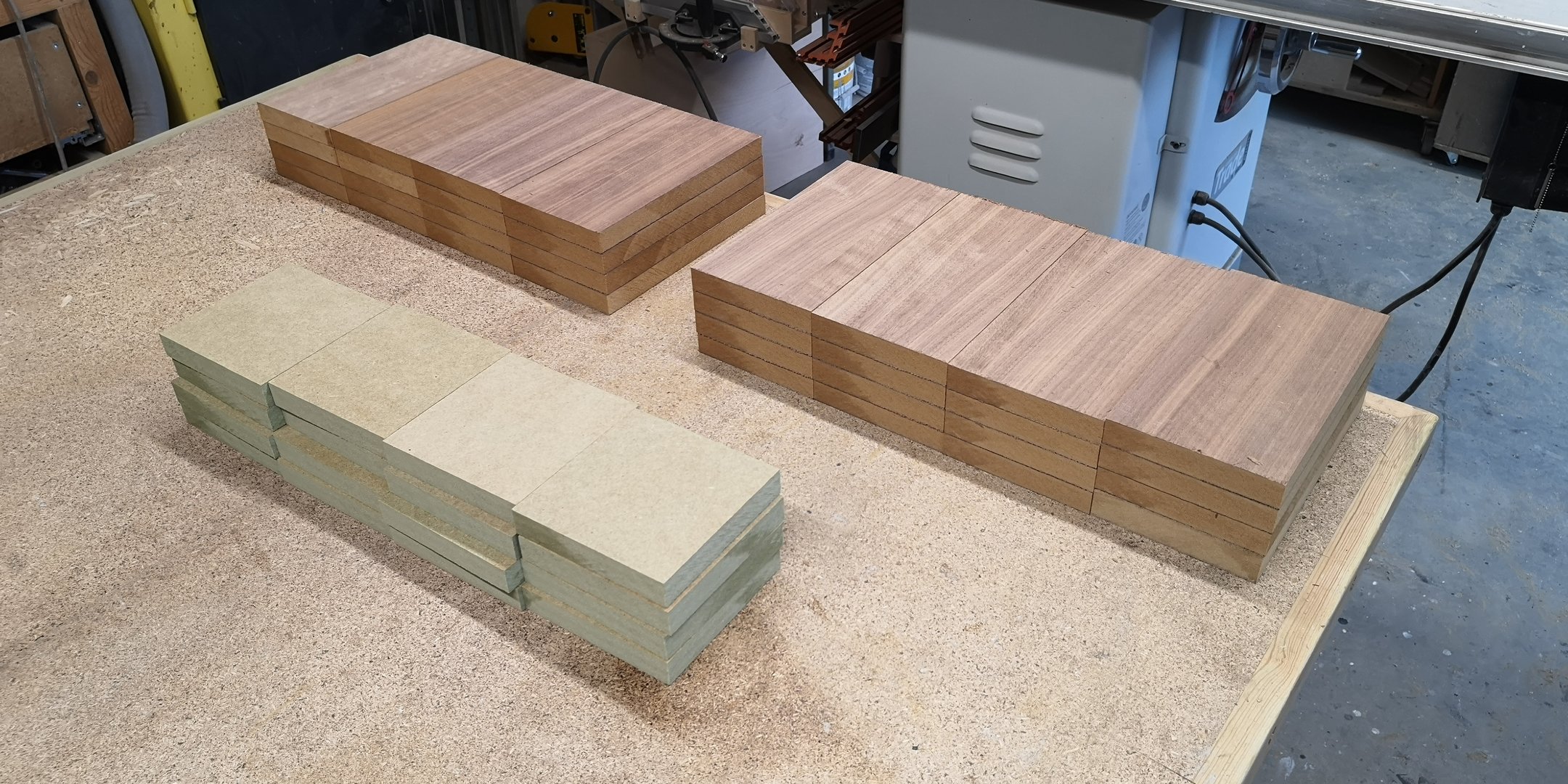

Etter litt kapping så det sånn ut. Hadde egentlig kappet opp 25mm tykke platebiter også, men glemte at det må kappes 32 biter, og ikke bare 16, hehe. Så da måtte jeg bruke 19mm istedenfor. Og det var det nok av:

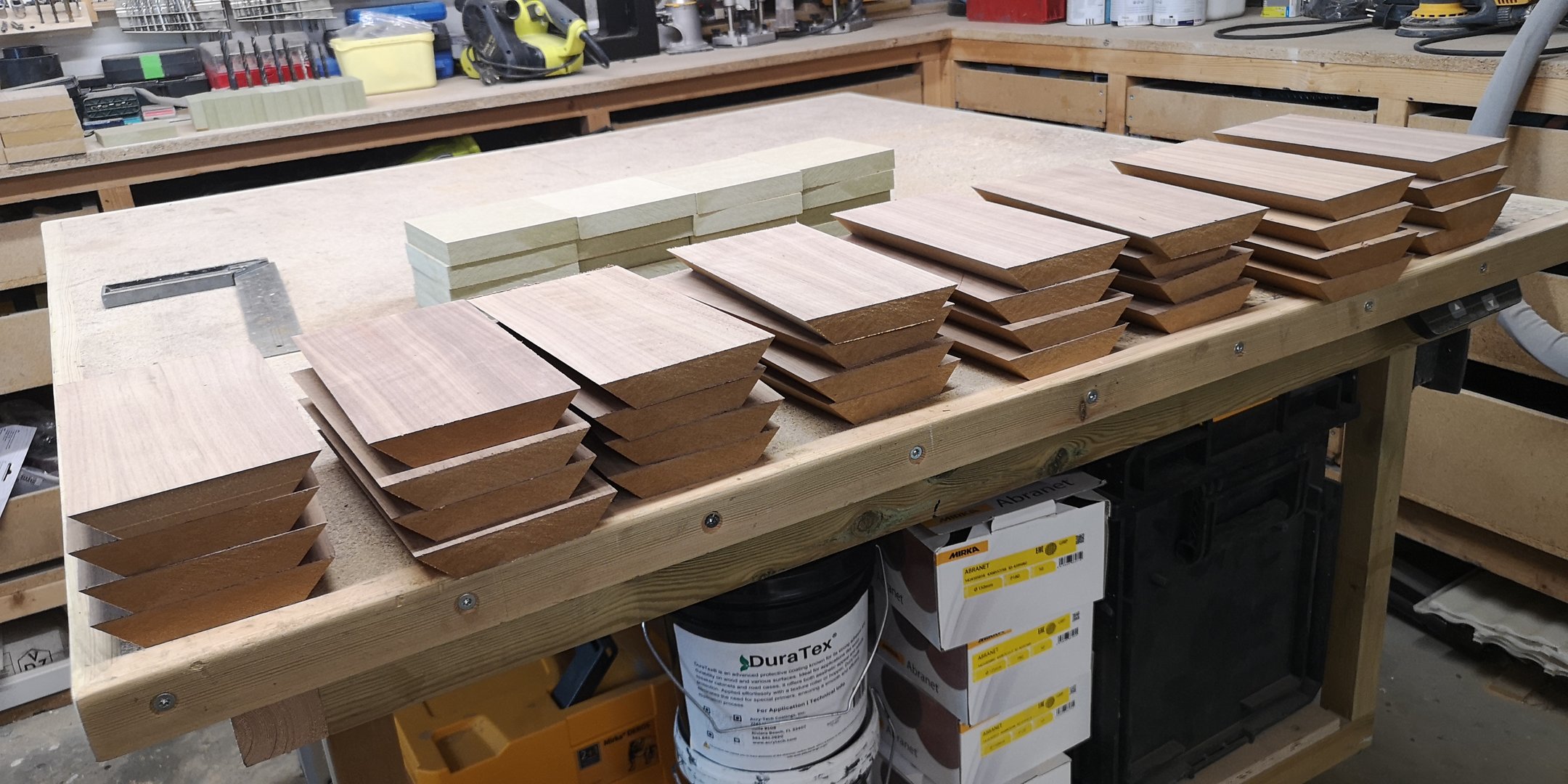

Alle sider skråskjært:

Kjedelig å stå å trøkke gjennom alle bitene (64 sider!), men kom i mål til slutt:

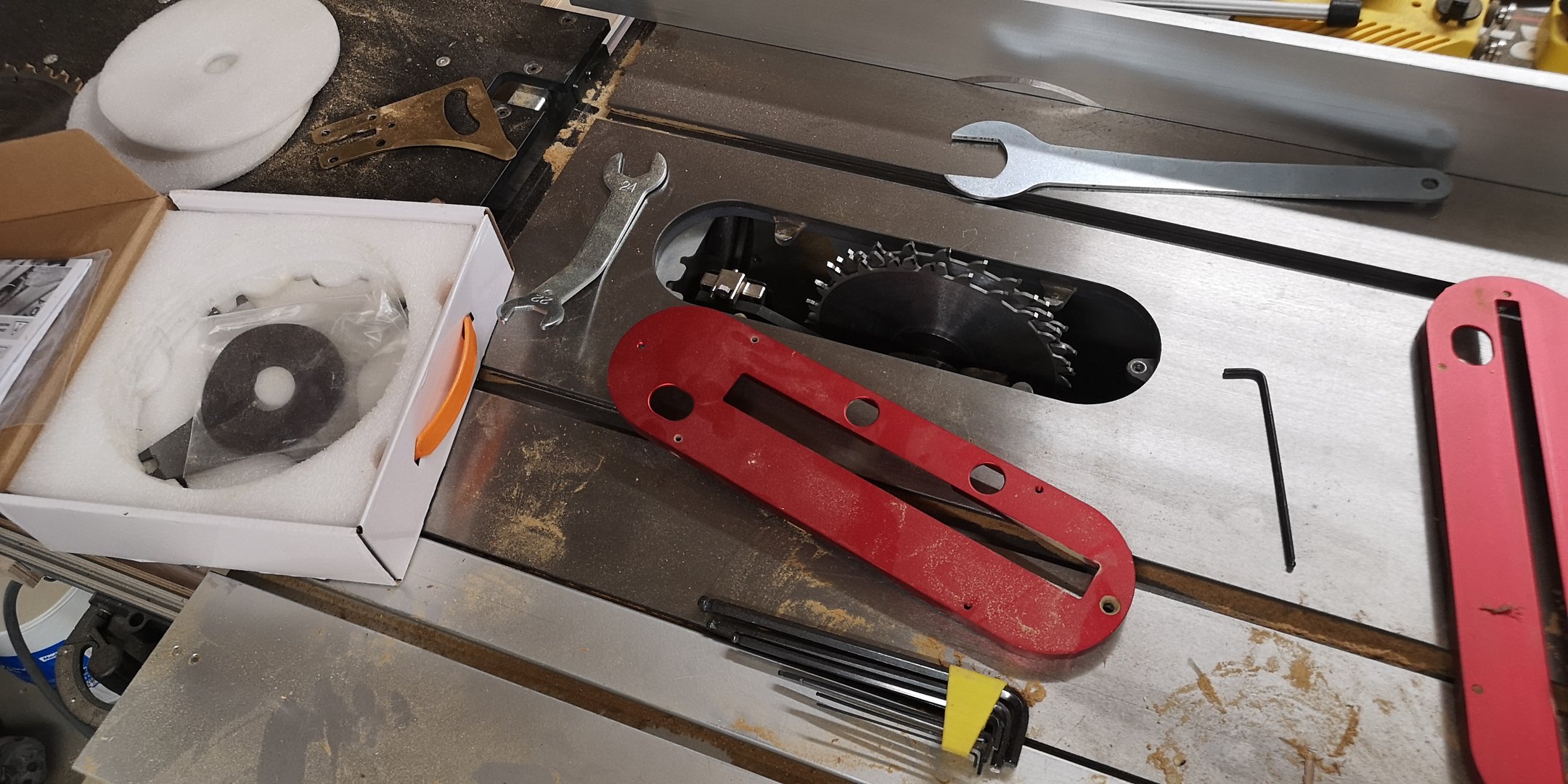

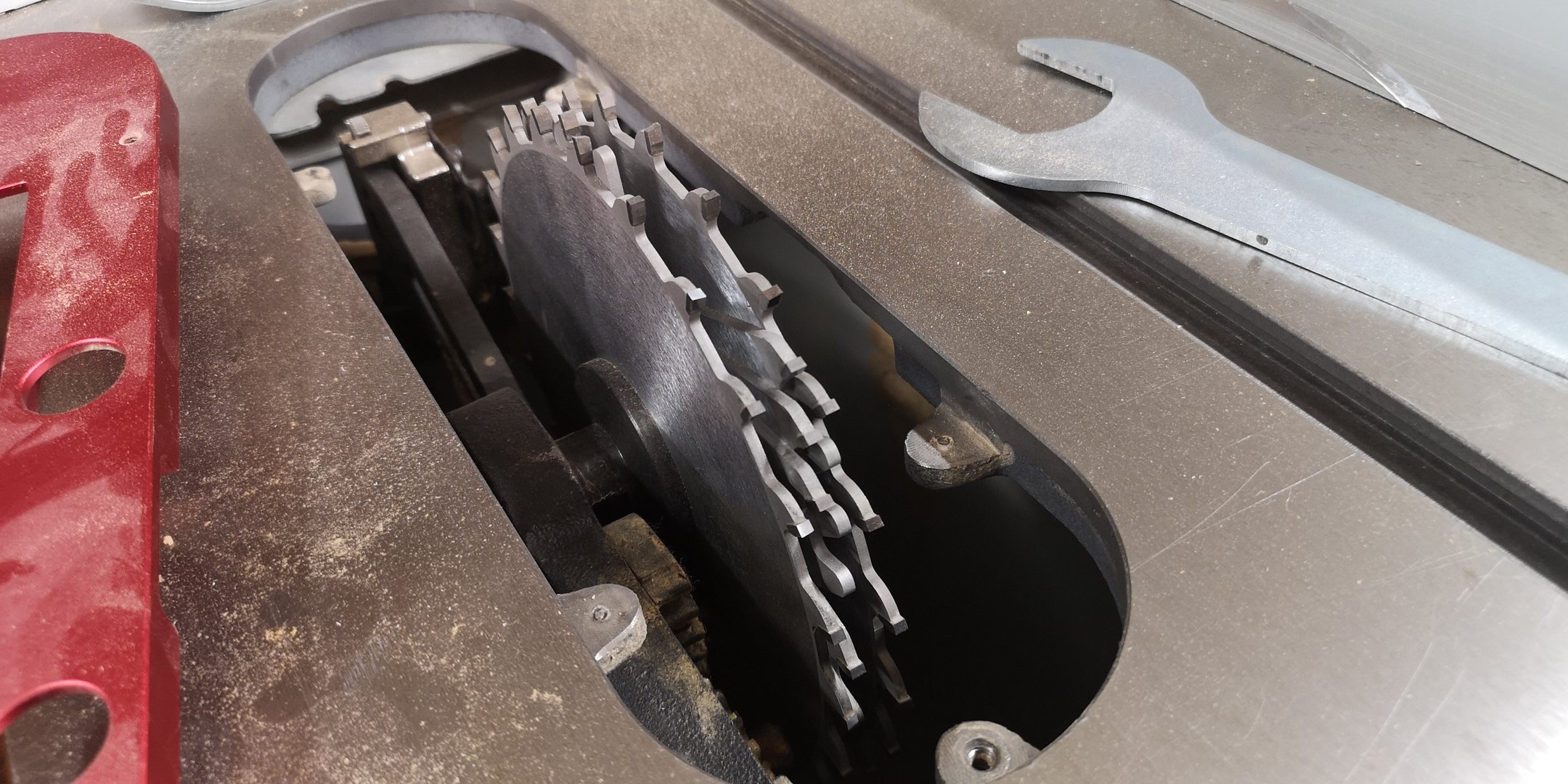

Litt falser til innvendig avstiving og lokk. Og da er det frem med dadobladkassen:

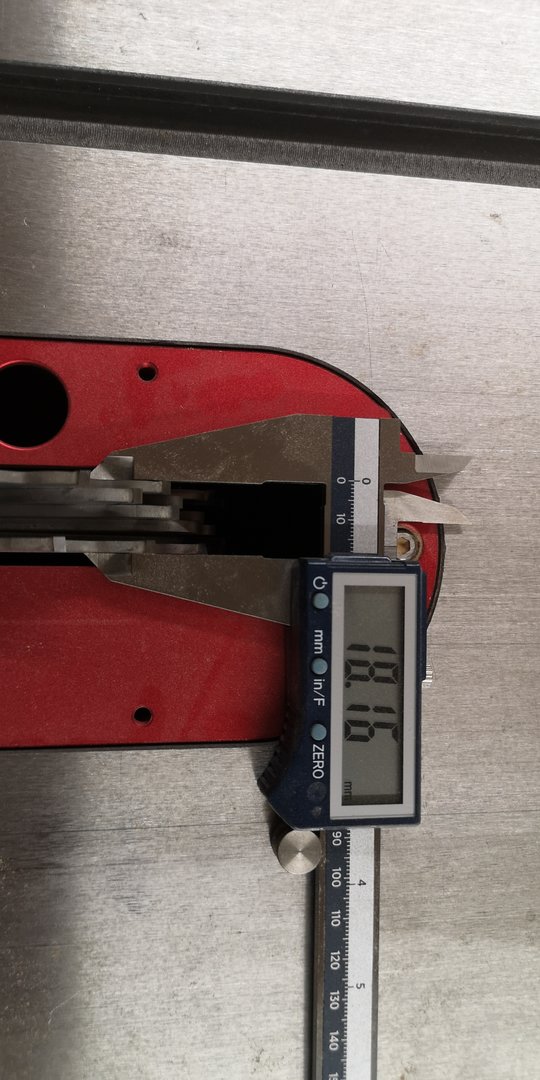

Slapp å bruke mellomleggskiver. Kom i mål på 18,16mm, perfekt til 18mm BB:

Trygg og sikker falsing med dette hjelpemiddelet:

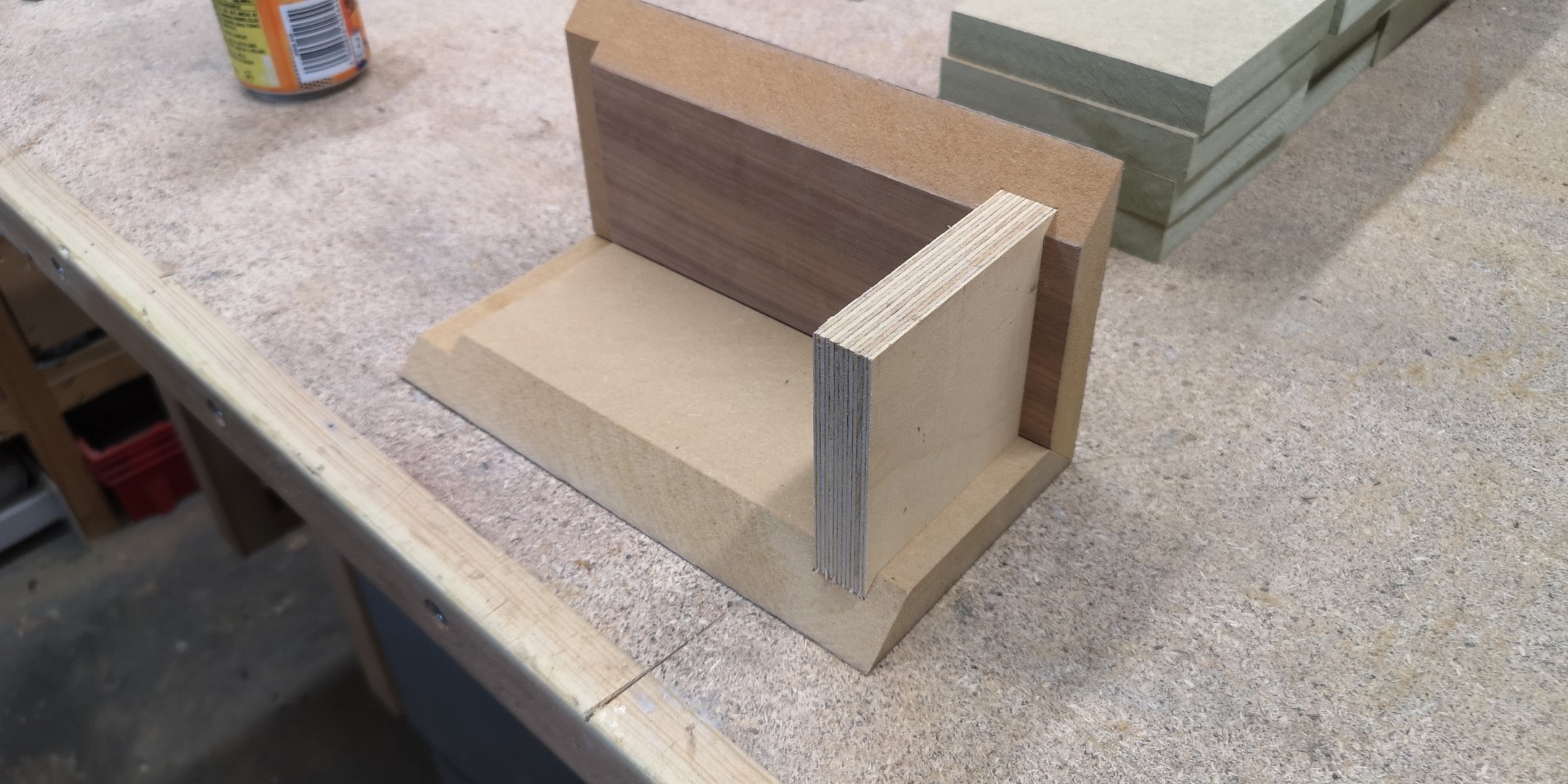

Nederst sitter kryssfinerbiten. Har montert den 10mm inn hvis de skal låses fast en en ny plate under, med for eks filt på:

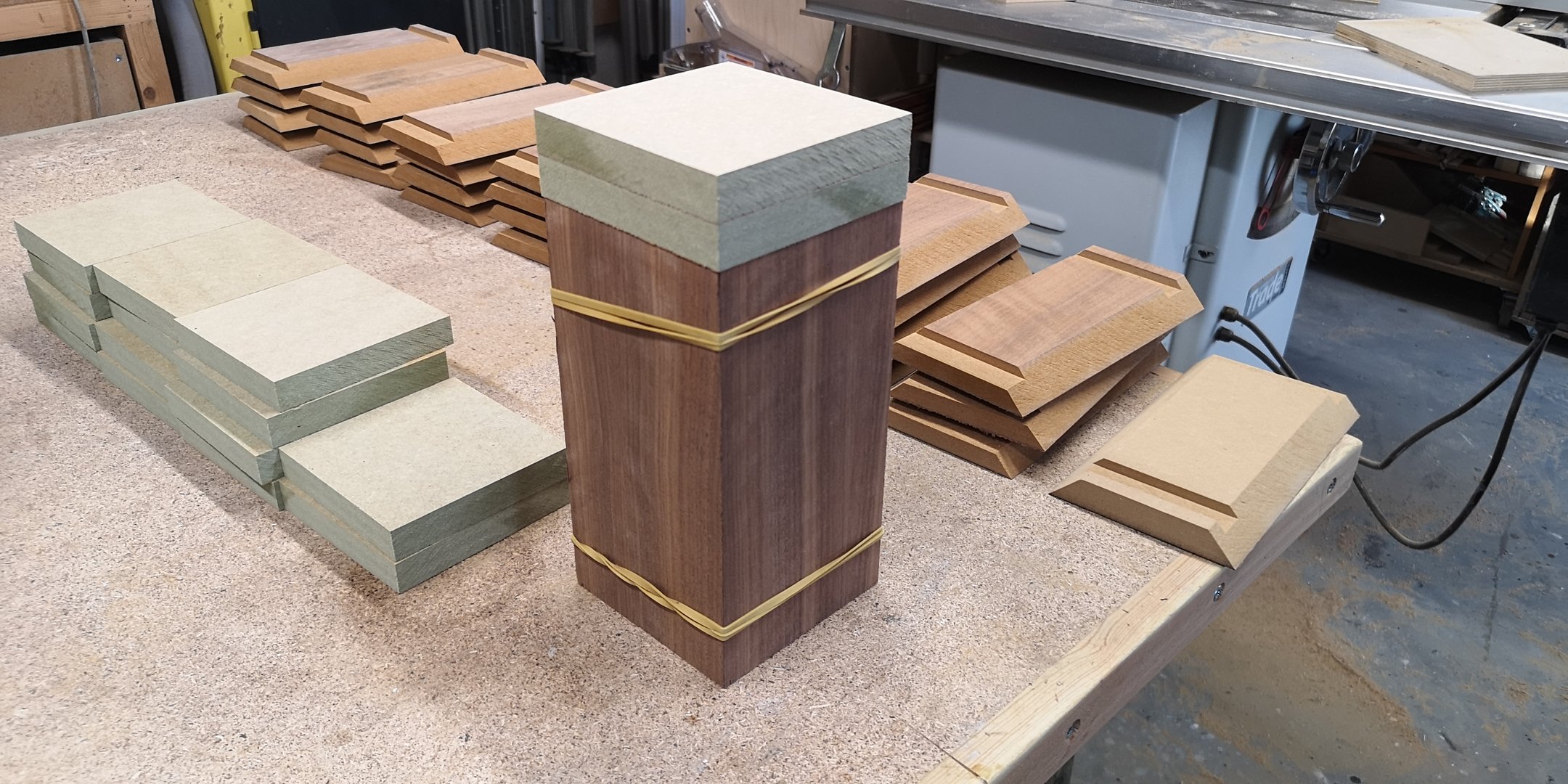

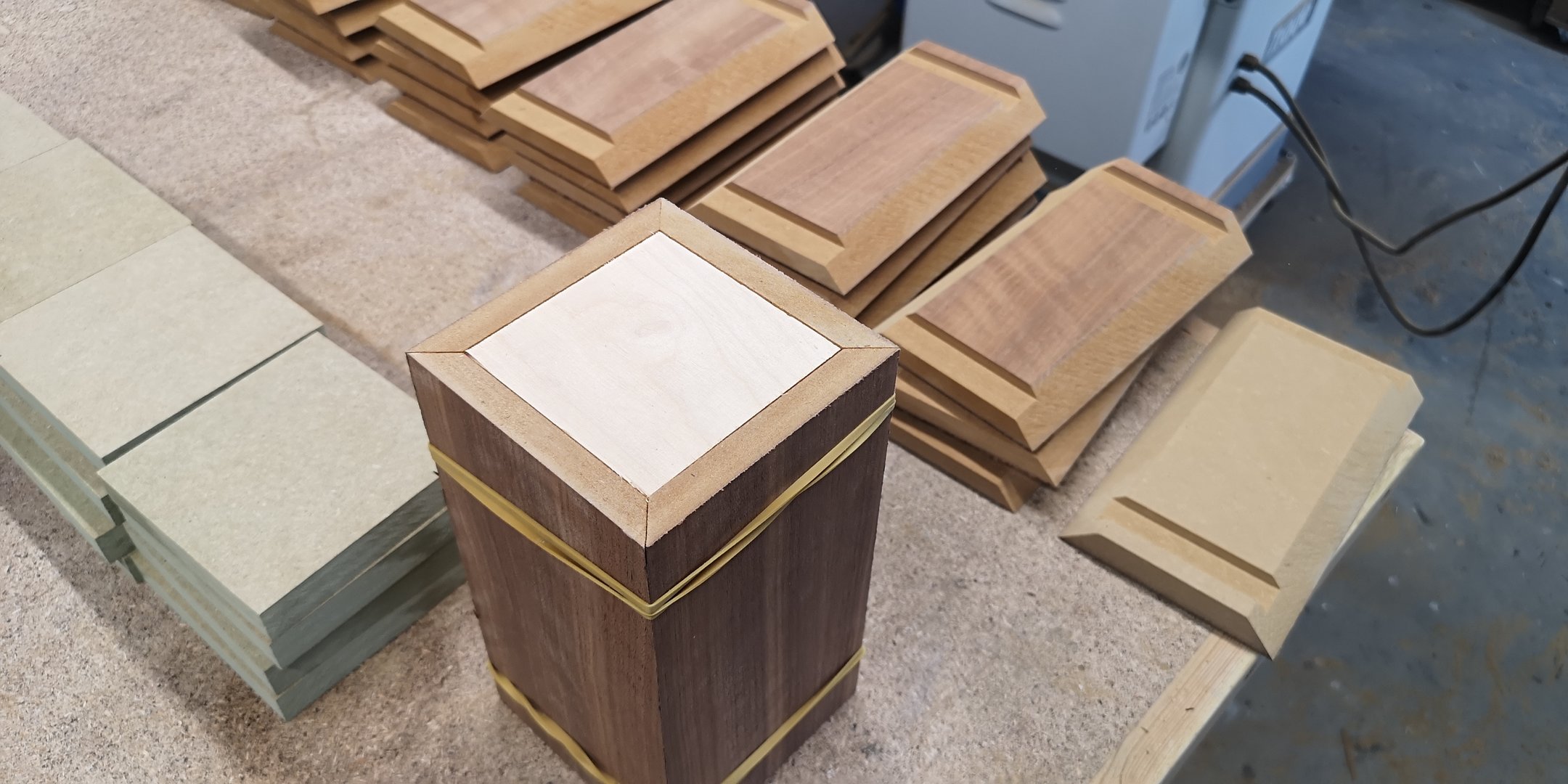

Testet passform med et par strikker rundt. Målene er 11cm platebredde, og 21cm høyde på klossene:

Innfelt kryssfiner i toppen. Denne skal være løs slik at man kan komme til skruer innvendig:

Man kan for eks lage til eksta plater for å bygge i høyden hvis kassene må litt opp:

Under kan man sette på hjul. Og pynte litt med heltre valnøttlister, for eks:

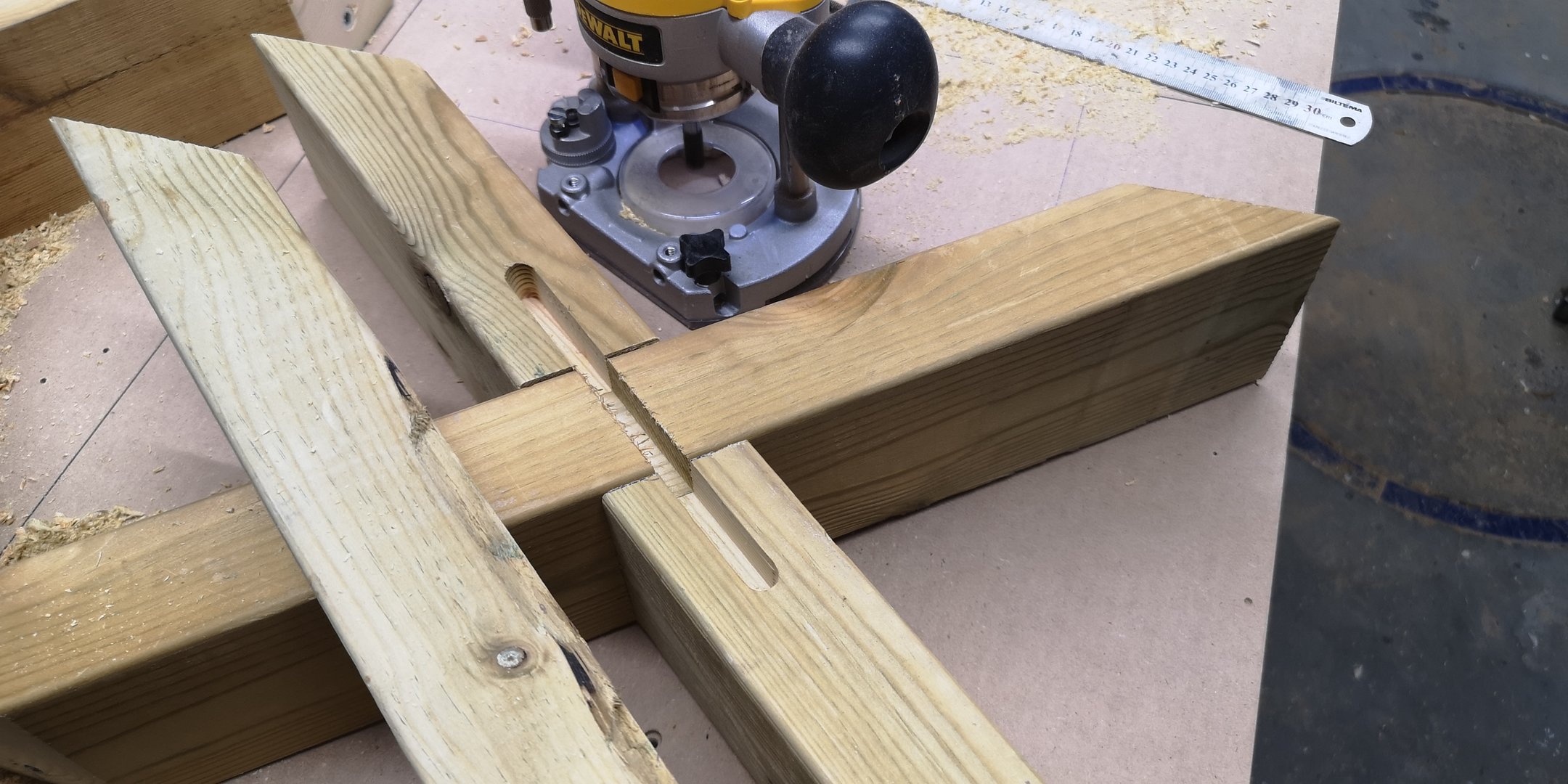

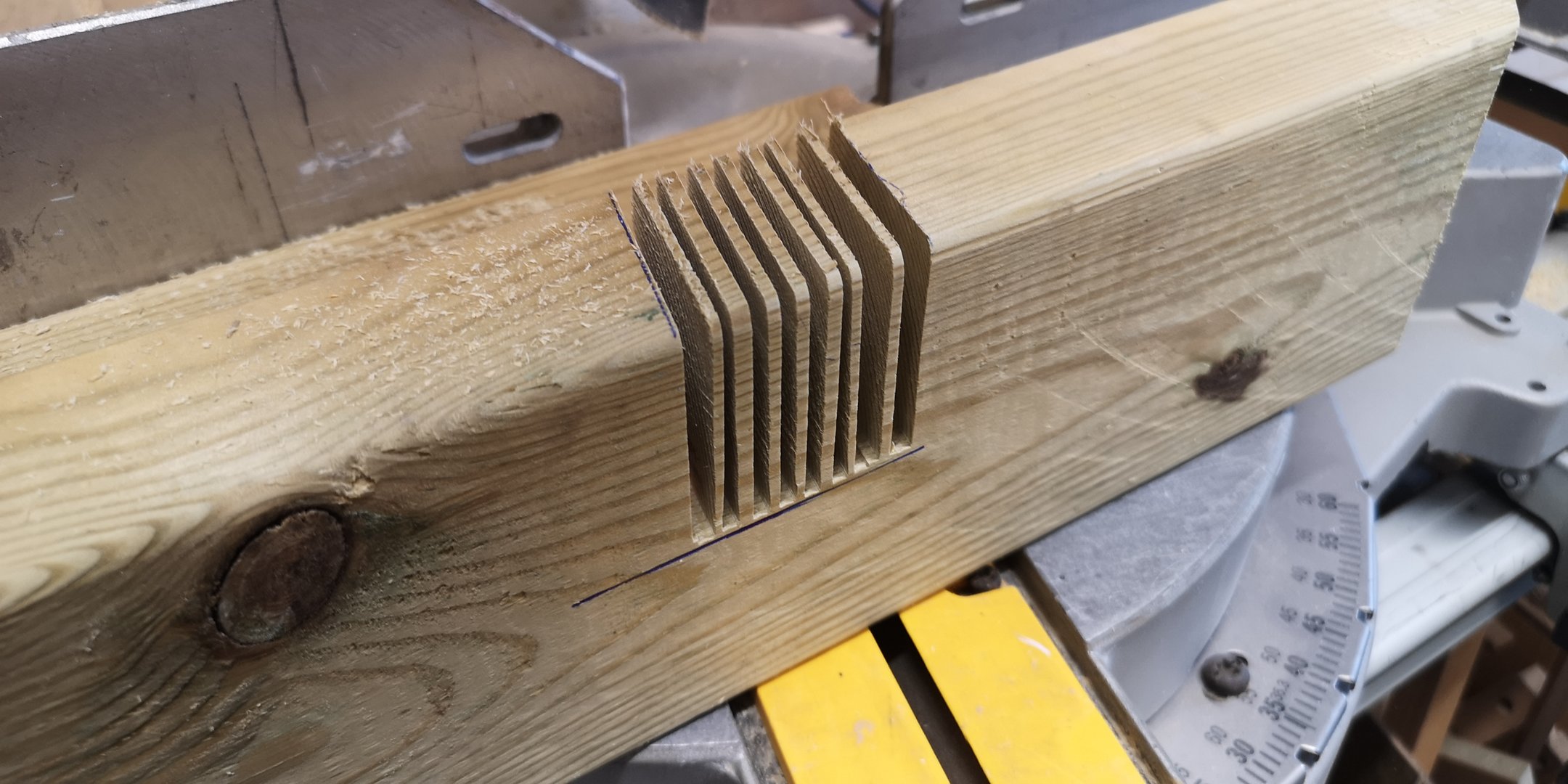

Saging av kryss mellom klossene. Here sages det ut spor så de to 2x4" kan settes sammen. Egentlig skal det høvles til finere materialer til kryssene, men først vil jeg teste med noe kapp jeg hadde liggende:

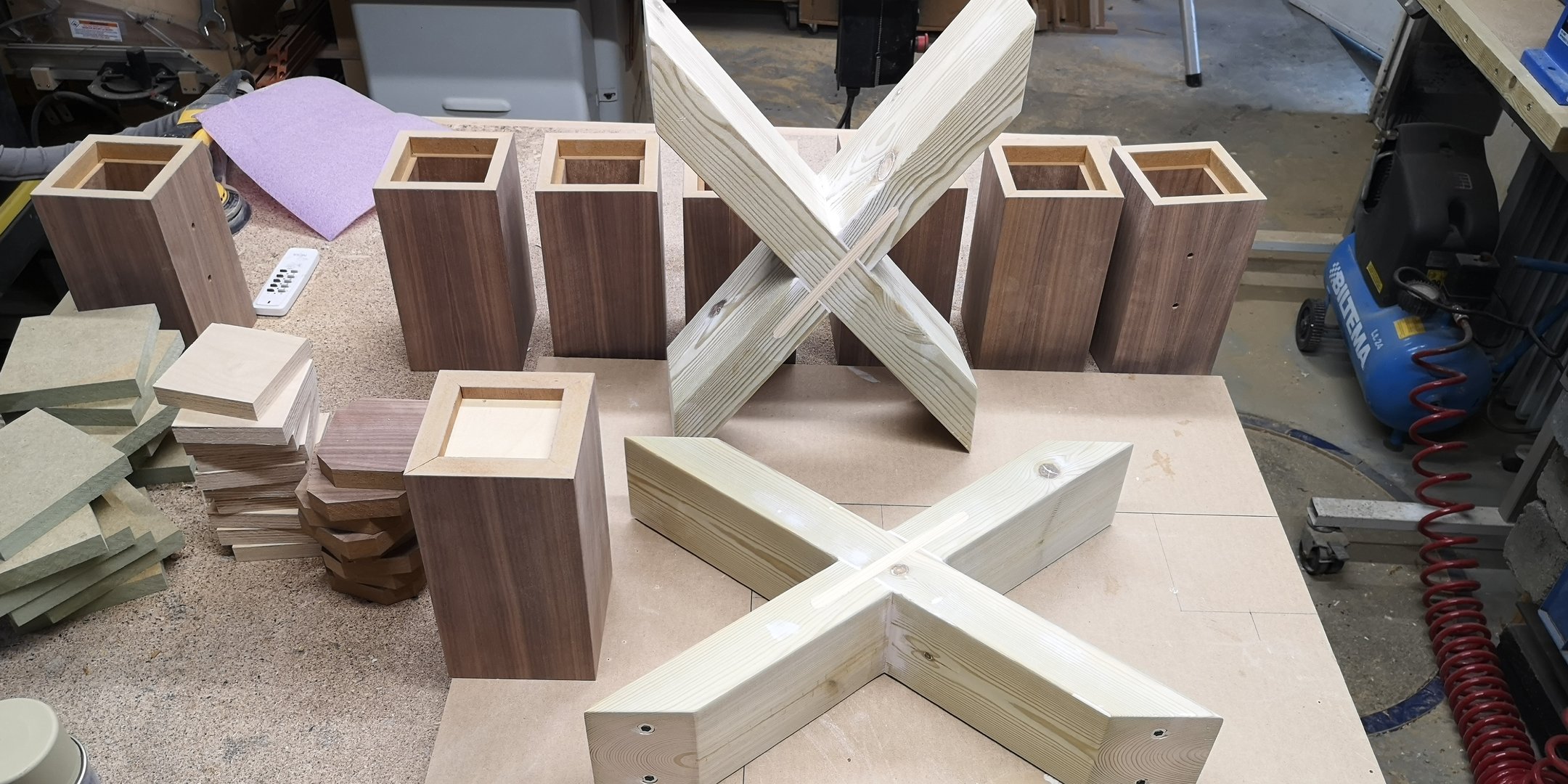

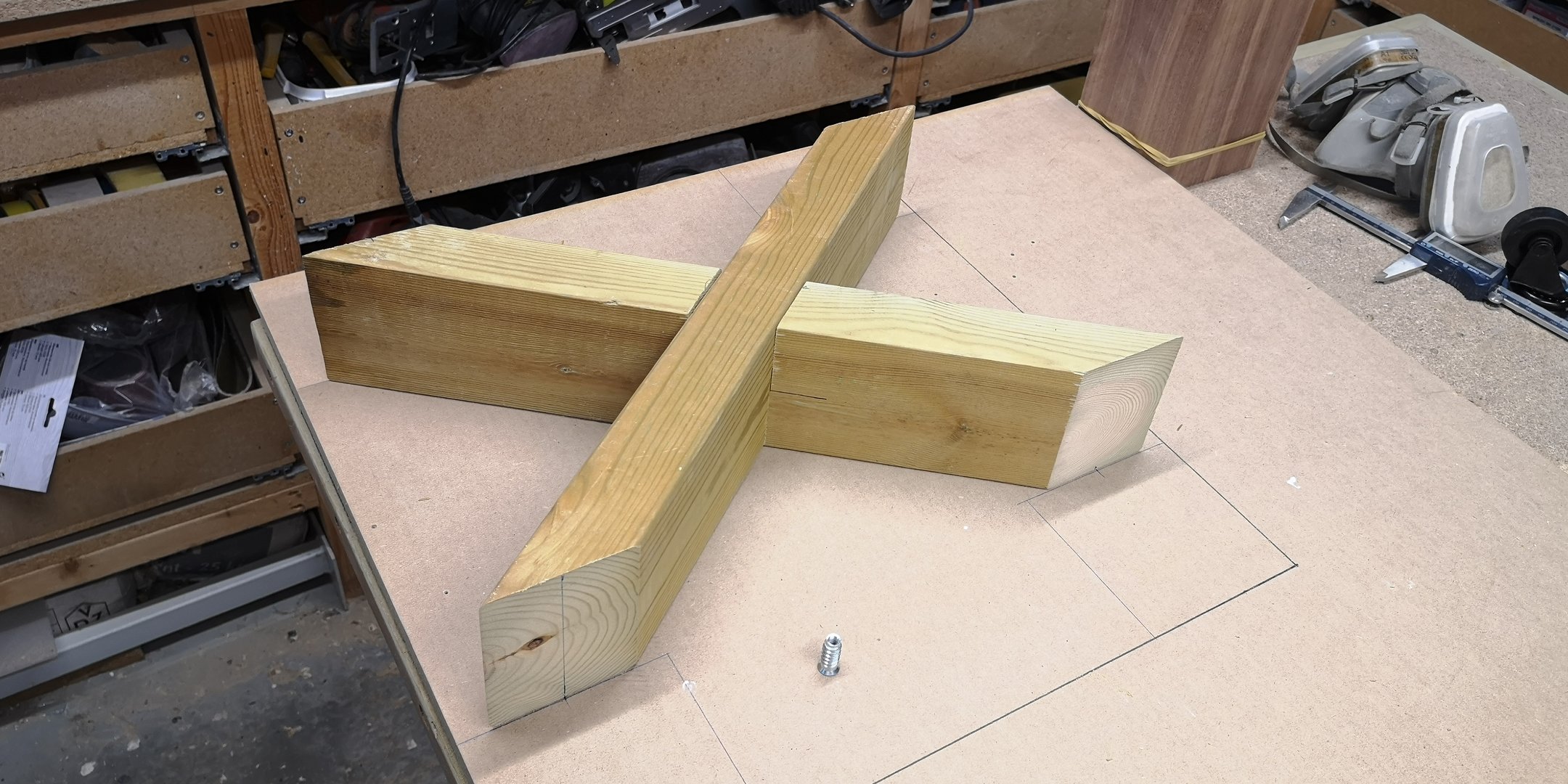

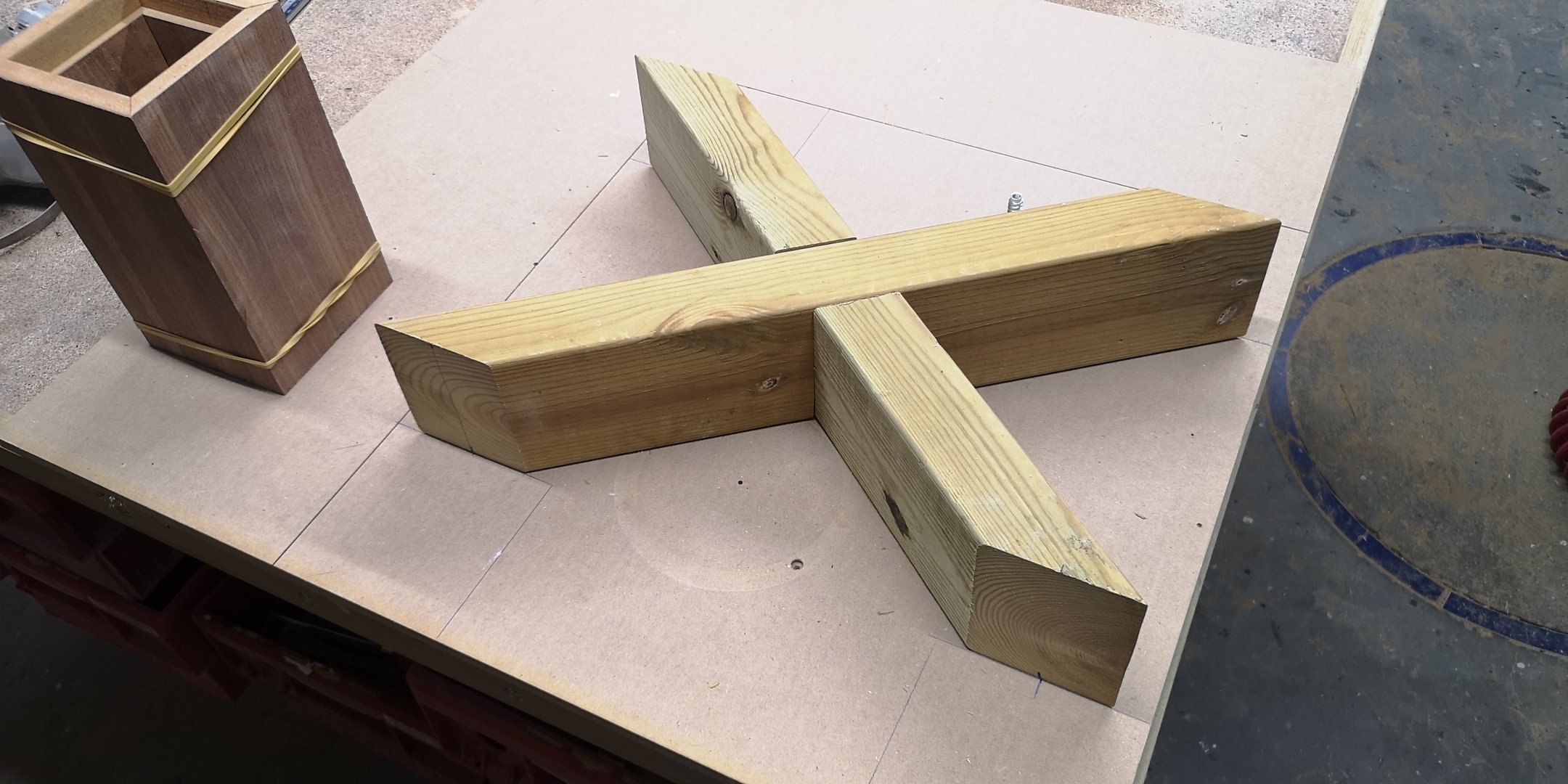

Sjekk av passform opp mot ønsket størrelse:

Ekstra lange iskruingsmuttere for M6 skruer:

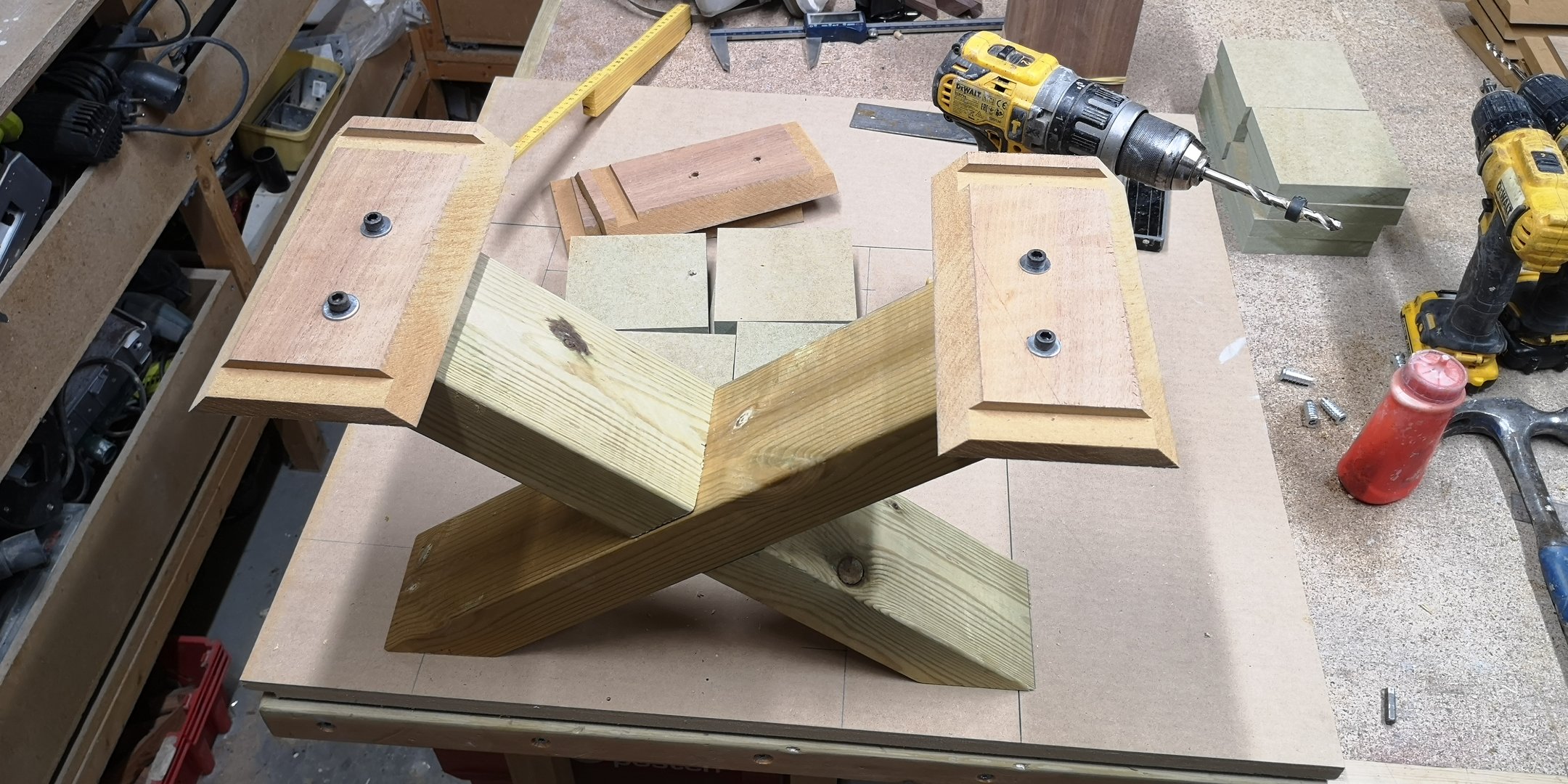

Borret først opp hull i platene, og så ble det borret gjennom platene inn i krysset. Jeg valgte å flytte hullene inn litt fra senterlinja på platene for å få litt mer tre rundt iskruingsmutterne:

Er spent på om dette fungerer. I morgen limes "klossene" sammen:



[Hunsbedt]

Etter tre litt hektiske kvelder i verkstedet er høyttalerstativene ferdige. Eller nesten, de må ha ett strøk voksolje til med mellompussing. Men måtte bare teste dem i dag, så nå får de stå på garasjeloftet en liten stund.

Kryssene fikk en liten forsterkningspinne på hver side. Det stivet godt av, og jeg slipper å skru noe fast, det er bare å hamre disse på plass:

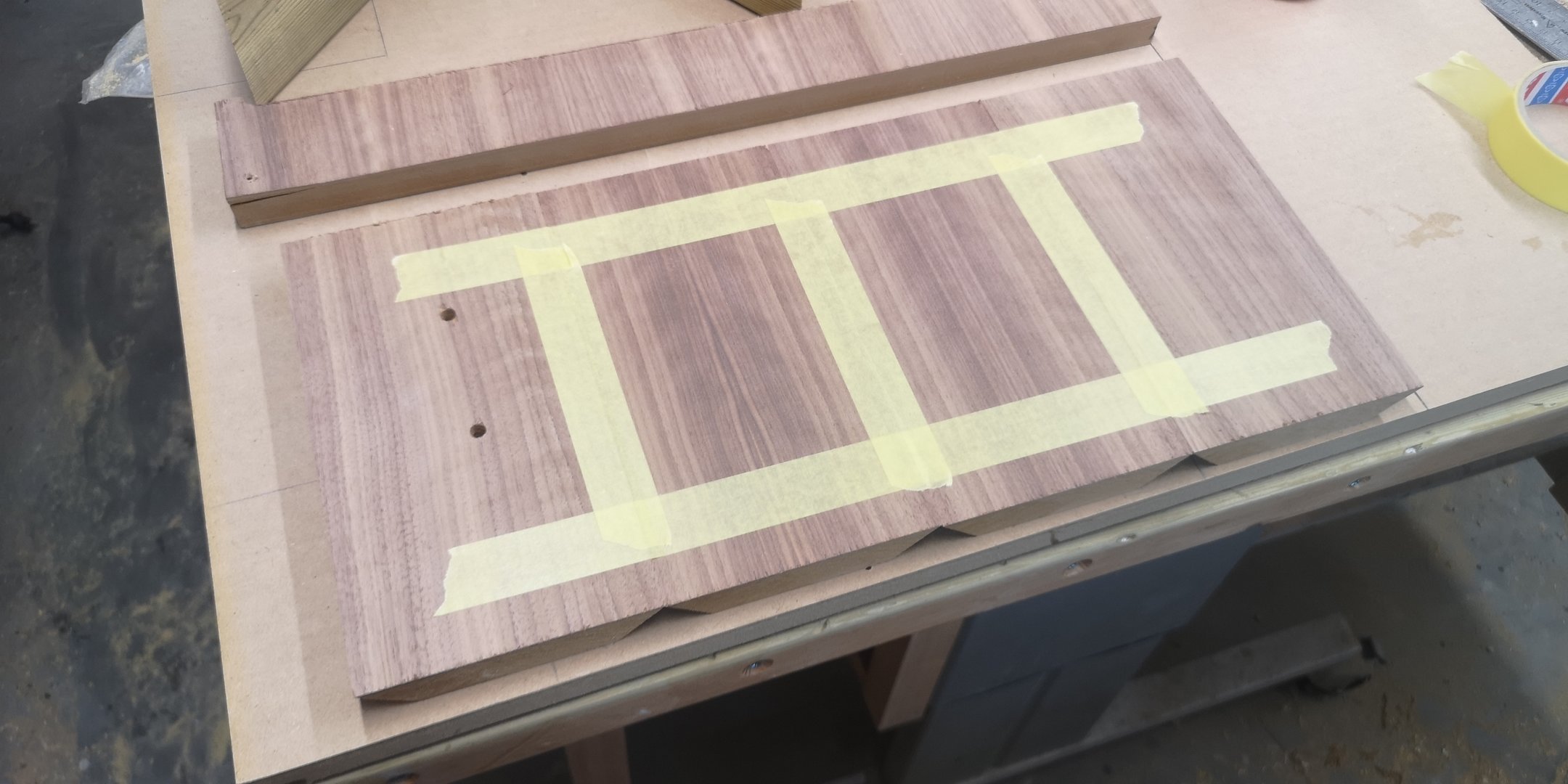

Teipet sammen sidene og rullet rundt:

Med så små platebiter er ikke dette så vanskelig å få til:

Alle 8 ferdiglimt i går:

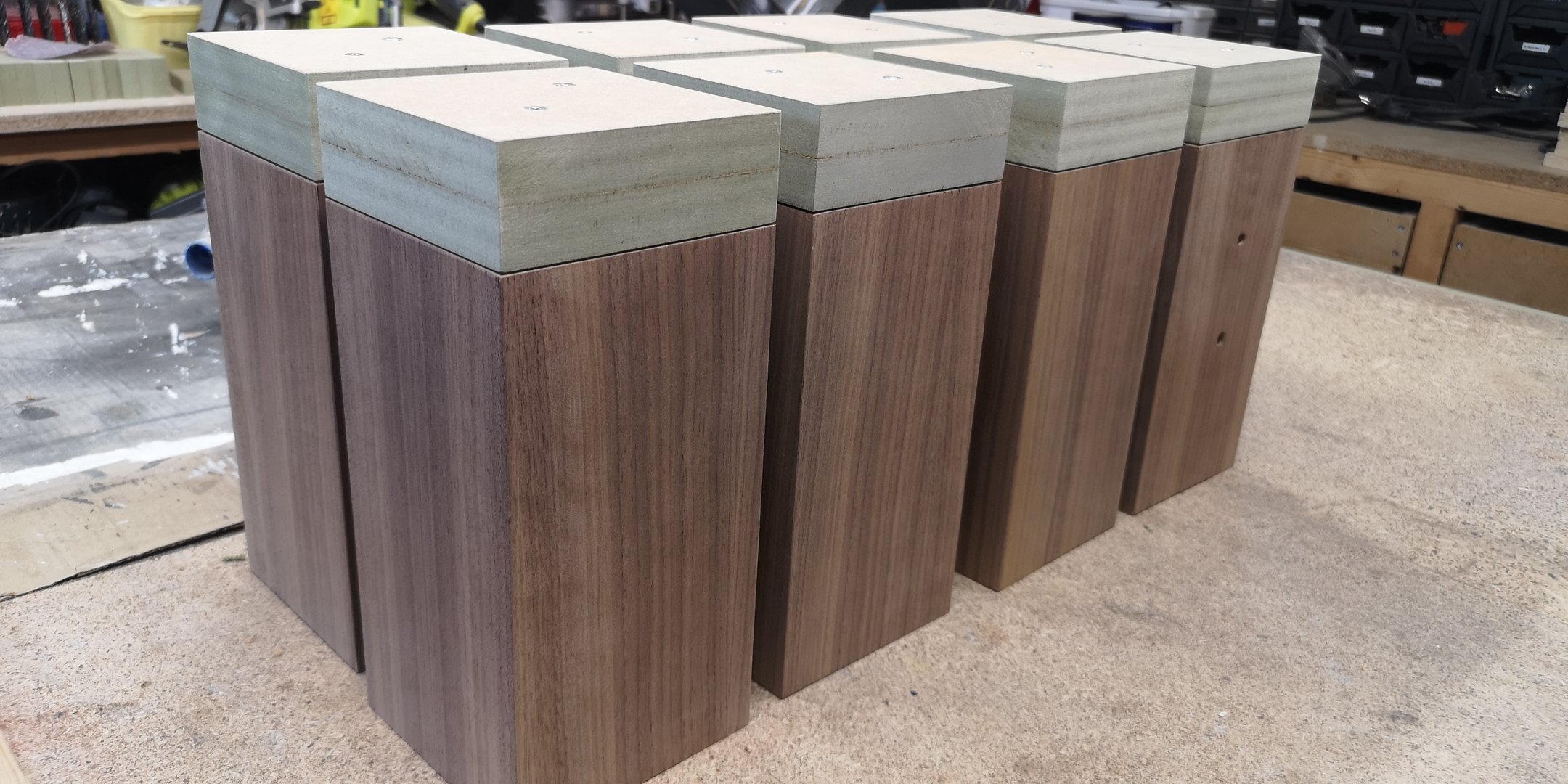

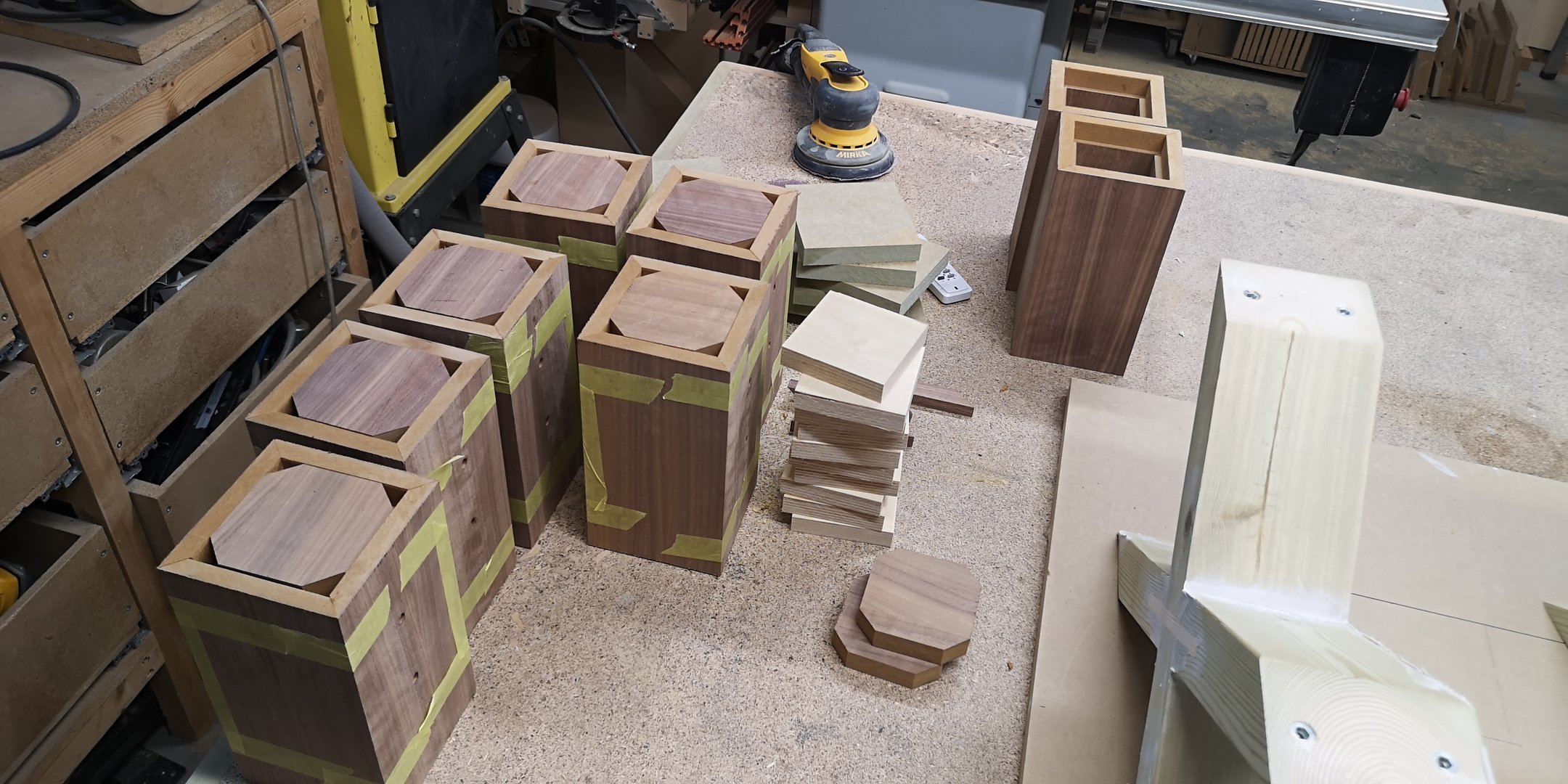

Satte sammen to og to MDFplater til klossene på toppen av stativet:

Kappbiter av den finerte plata ble brukt til å sentrere klossene oppi stativet, en kloss i hver fot. Her kan jeg endre på ting lett, siden klossene er løse:

Det ble en millimeter mellom klosser og stativ siden de finerte bitene er 19mm, med falsene ned i stativer er 18mm. Ønsker jeg mer er det bare å legge nedi shims av tynn gummi for eks:

Mellom høyttaler og klosser/stativ lurte jeg på å frese ut runde hull til gummidempeplater. Da disse var litt for harde gikk jeg like godt for tykk filt:

Limt med kontaktlim på sprayboks, kjempegreit lim til slikt dette her:

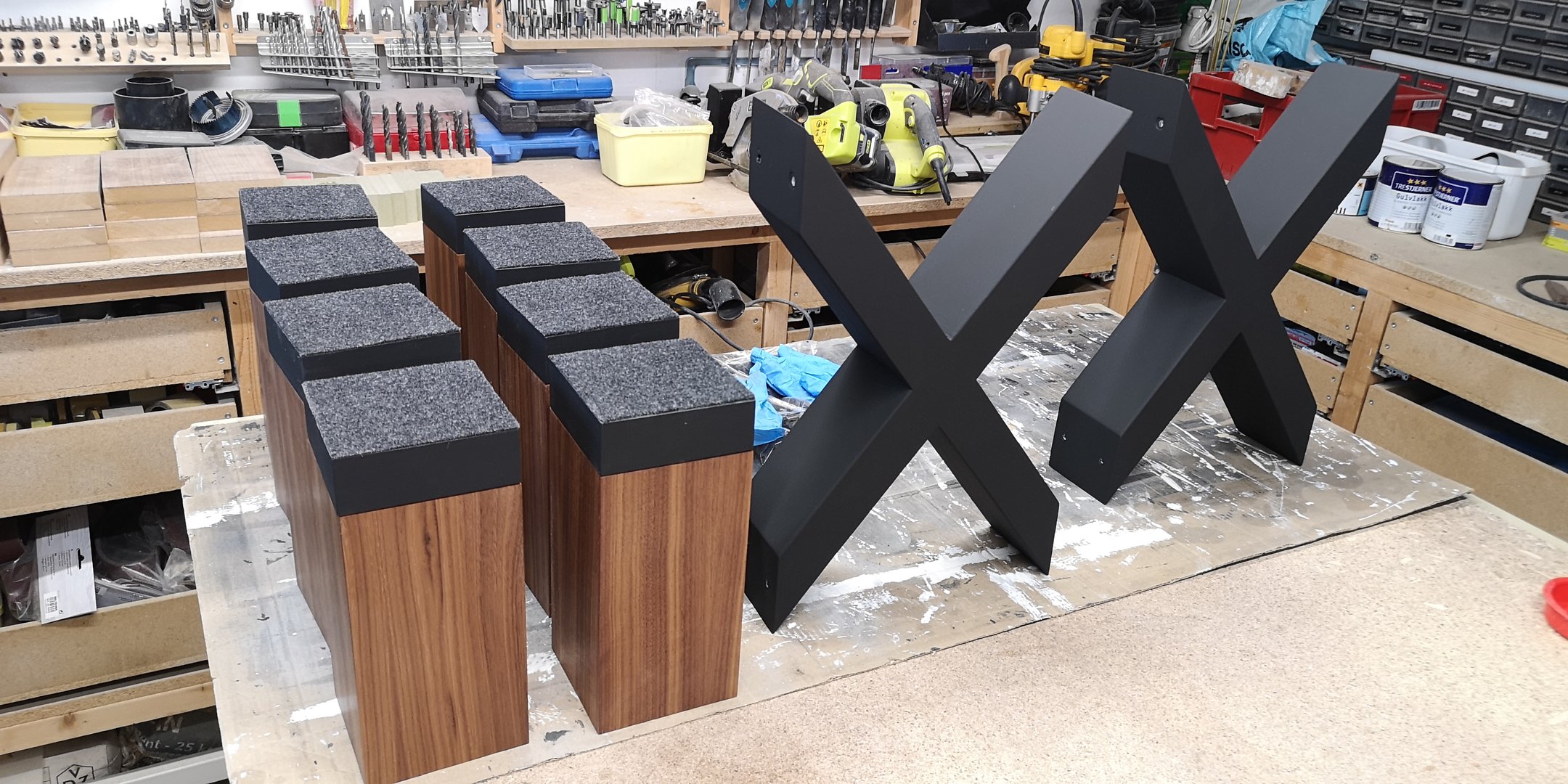

Nesten klart til montering:

Jeg brukte like godt filt mot gulvet også. På sikt kommer små hjul, men hadde ikke noe passende hjemme. De hjulene jeg vanligvis bruker er for store. Det fine her er at også ned mot gulv kan jeg bruke forskjellige remedier. Dukker noe opp så er det bare å montere det i kryssfinerplata inni søylene.

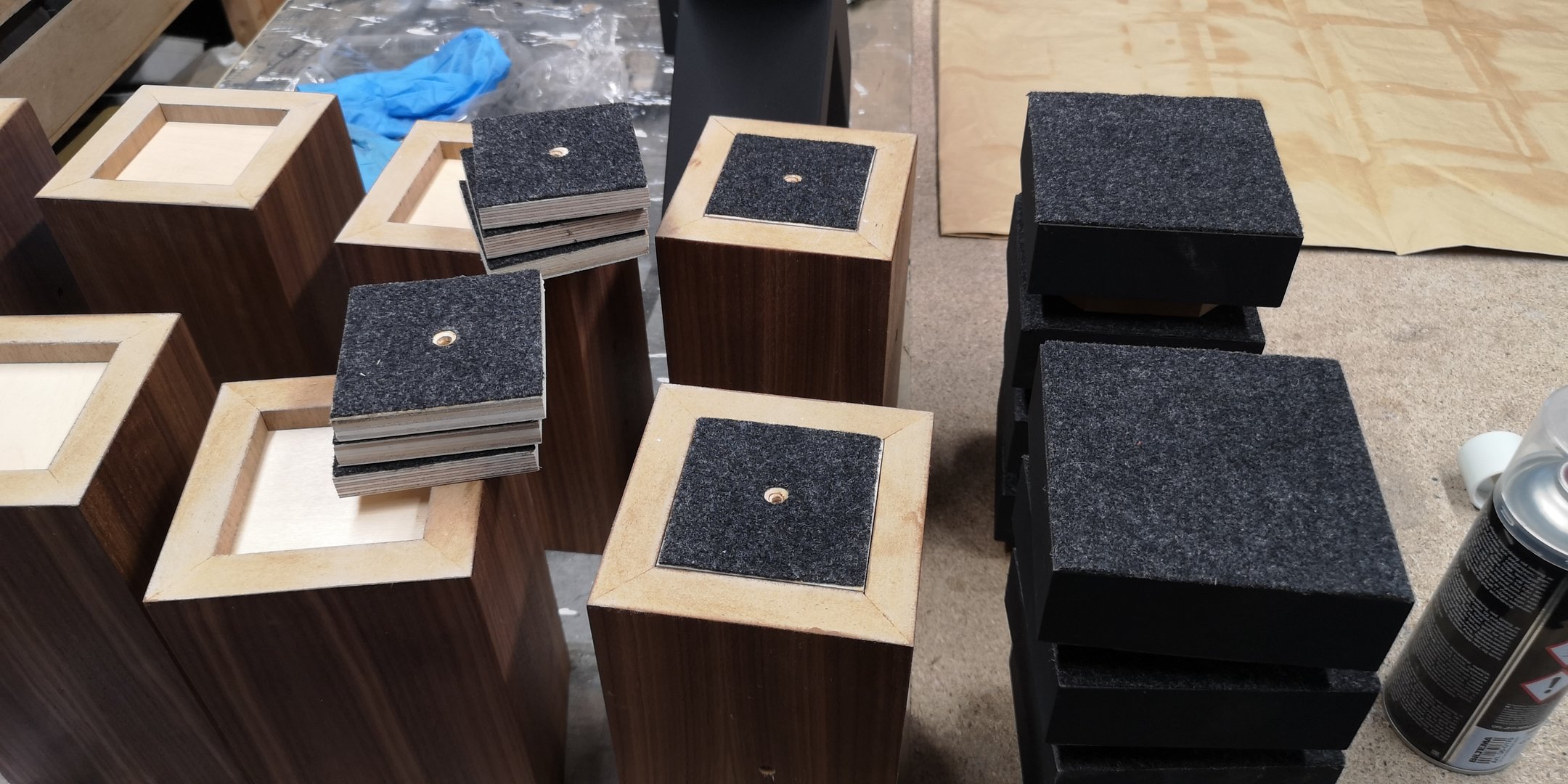

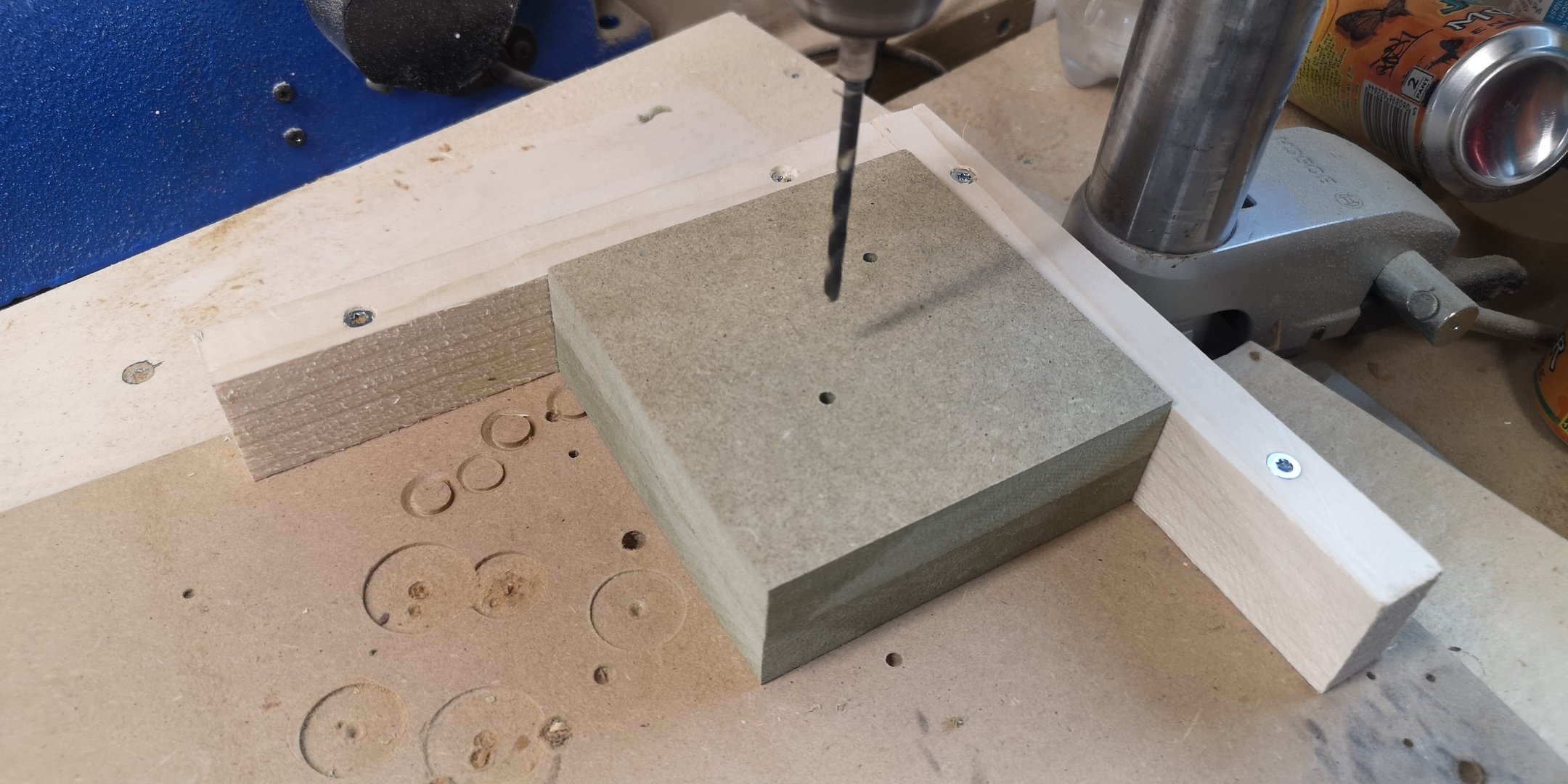

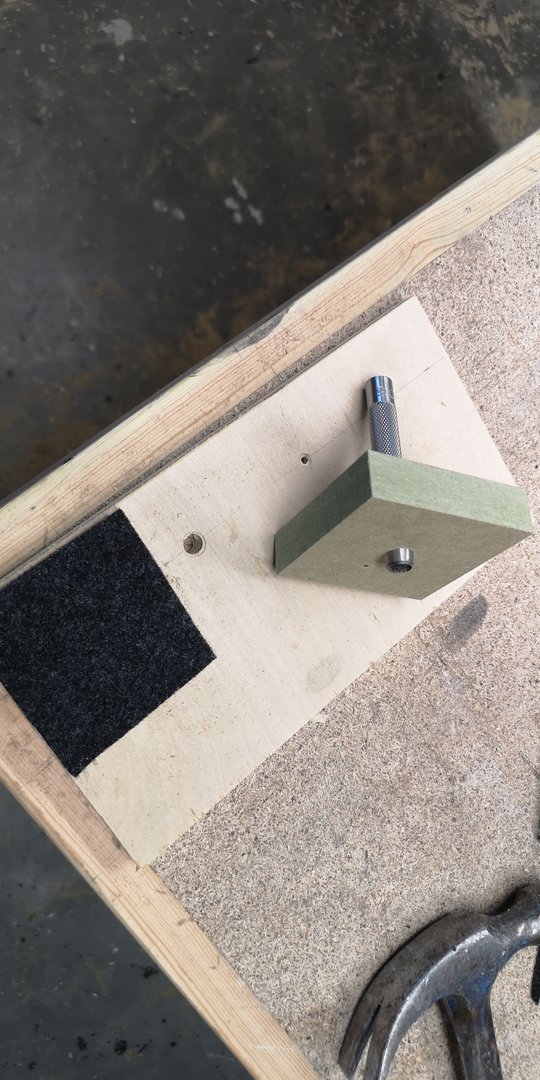

Siden platene med filt skal festes med en skrue slo jeg opp hull i filtplatene:

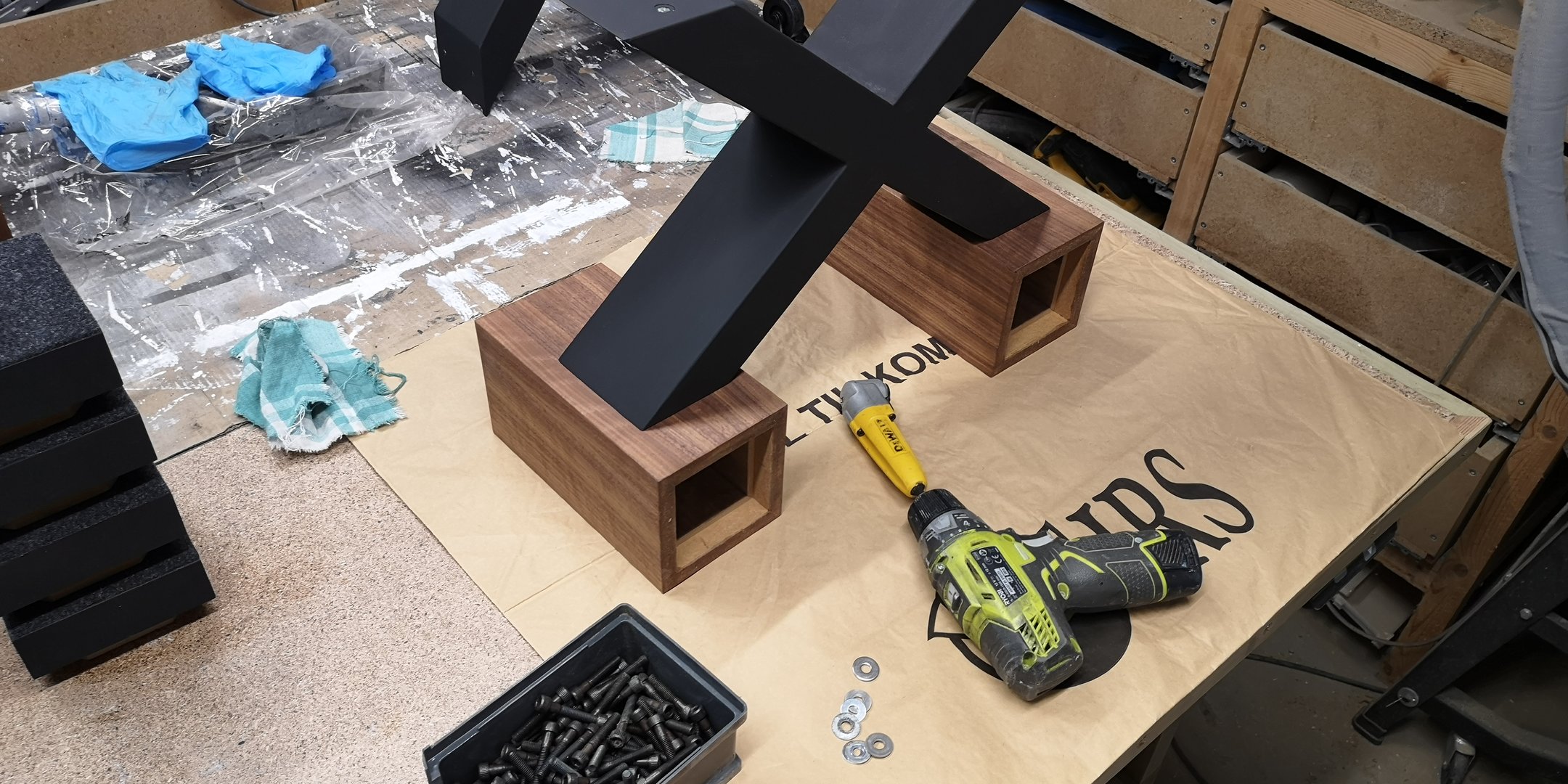

Montering av klossene ned mot gulvet:

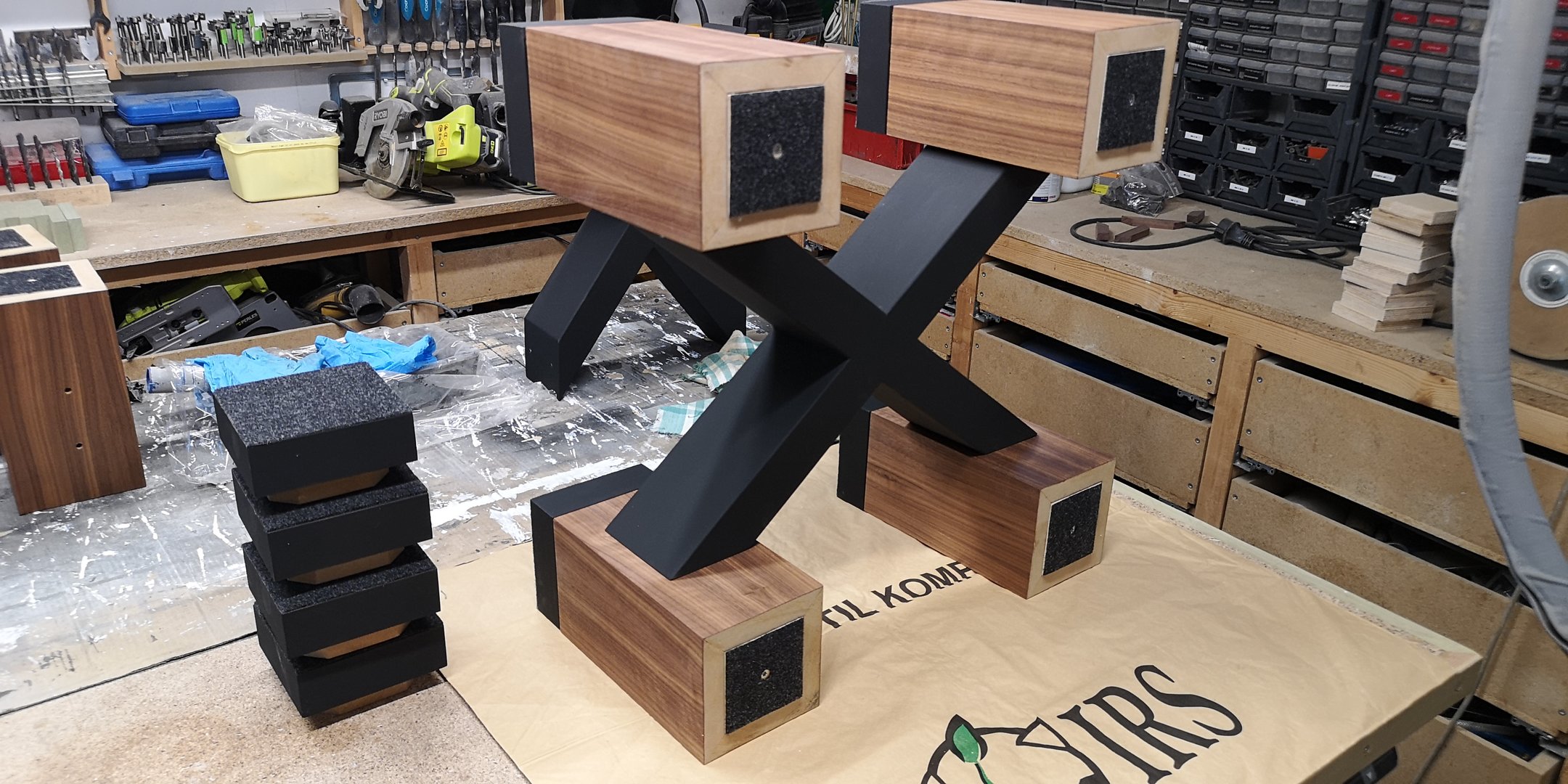

Og da kan alt monteres:

Litt luksus med valnøtt under disse kassene, men stativene er jo egentlig laget for det kommende store høstprosjektet, JBL 4355.
Da er det bare å skru av krysset i stativet, og lage et nytt ett som passer til 4355. Og da blir nok krysset også finert, regner jeg med:



[inselwind]

Nydelig utført som alltid og godt beskrevet, samt masse flotte bilder om hvordan du går frem. Tusen takk



[Hunsbedt]

Nydelig utført som alltid og godt beskrevet, samt masse flotte bilder om hvordan du går frem. Tusen takk

Takker så mye tilbake, er det noe her du kan bruke så er det bare å kjøre på, kjekt å dele ideer og tips!



[MakkinTosken]

Kreativt og vakkert! Det er åpenbart på bøgda de flinkeste fingrene føres!
