Kalibrering / justering av subwoofer og bass uten REW og målemikrofon (en guide)

[SigbergAudio]

Det er ikke alle som har ønske eller interesse av å sette seg inn i REW, kjøpe seg mikrofon osv osv. Selv om dette er noe "alle" klarer, er det likevel mange som velger det bort. Jeg har grublet litt på hvordan disse skal kunne ha glede av EQ uten at det skal bli for komplisert.

Til slutt kom jeg opp med en relativt "oldskool" tilnærming, med noen nye vrier. Jeg har laget et støttedokument i excel, hvor man ved hjelp av sinustoner fra Spotify og en enkel dB-måler app på telefonen kan få ganske godt resultat! Man trenger ikke koble telefonen til anlegget på noe vis, eller gjøre noe mer komplisert på PCen enn å fylle inn noen tall.

Så hva har vi?

• En Spotify spilleliste med sinustoner fra 20-100hz (en per 5hz), tilgjengelig her: https://open.spotify.com/playlist/1vTRLQPD2BgWF0Xuq0tcrx?si=9e5bdc52da10407e
• Disse spiller man rett og slett av på anlegget, mens man måler og noterer nivået i excelarket. Det blir ikke perfekt, men "godt nok", og mye bedre enn ukorrigert.
• Et excelark hvor man har en seksjon for å fylle inn nivåer før/etter for inntil to subwoofere/høyttalere, og man får automagisk generert grafer av responsen.
  • Det er også en seksjon hvor man fyller inn PEQ-verdiene man ønsker å endre (som også regner ut Q for deg), slik at dette er dokumentert
  • Etter at man har EQet, måler man på nytt, hvertfall i de områdene man har endret, og får da også opp denne grafen oppå den originale
  • Til slutt er det en auto-generert graf i blått som viser snitt av de to subbene (hvis man har to), slik at man kan ta høyde for summeringen og/eller benytte denne til å EQe etter hvis man har et oppsett hvor man bare har stereo EQ tilgjengelig.

Dette er en ganske tidlig (men fungerende) versjon av konseptet, så tar veldig gjerne i mot feedback av dere som eventuelt testes, så det kan forbedres. Den er laget med tanke på egne kunder og produkter, men fungerer i utgangspunktet like fint på alt så lenge man har en eller annen form for parametrisk EQ tilgjengelig.

Siste versjon av exceldokumentet (v0.12 / 2026-06-21):
https://cdn.shopify.com/s/files/1/0284/1427/9783/files/PEQ-Sheet-SigbergAudio.xlsx?v=1718989420

Jeg har også laget en walkthrough / guide med praktisk eksempel her:
https://www.sigbergaudio.no/blogs/n...music-tight-balanced-bass-in-a-few-easy-steps



[JMM]

Supert! Det skulle også funke fint helt uten DSP/EQ, hvis man bare vil sjekke om man har et problem eller verifisere det man mener ørene forteller en.



[Drossel]

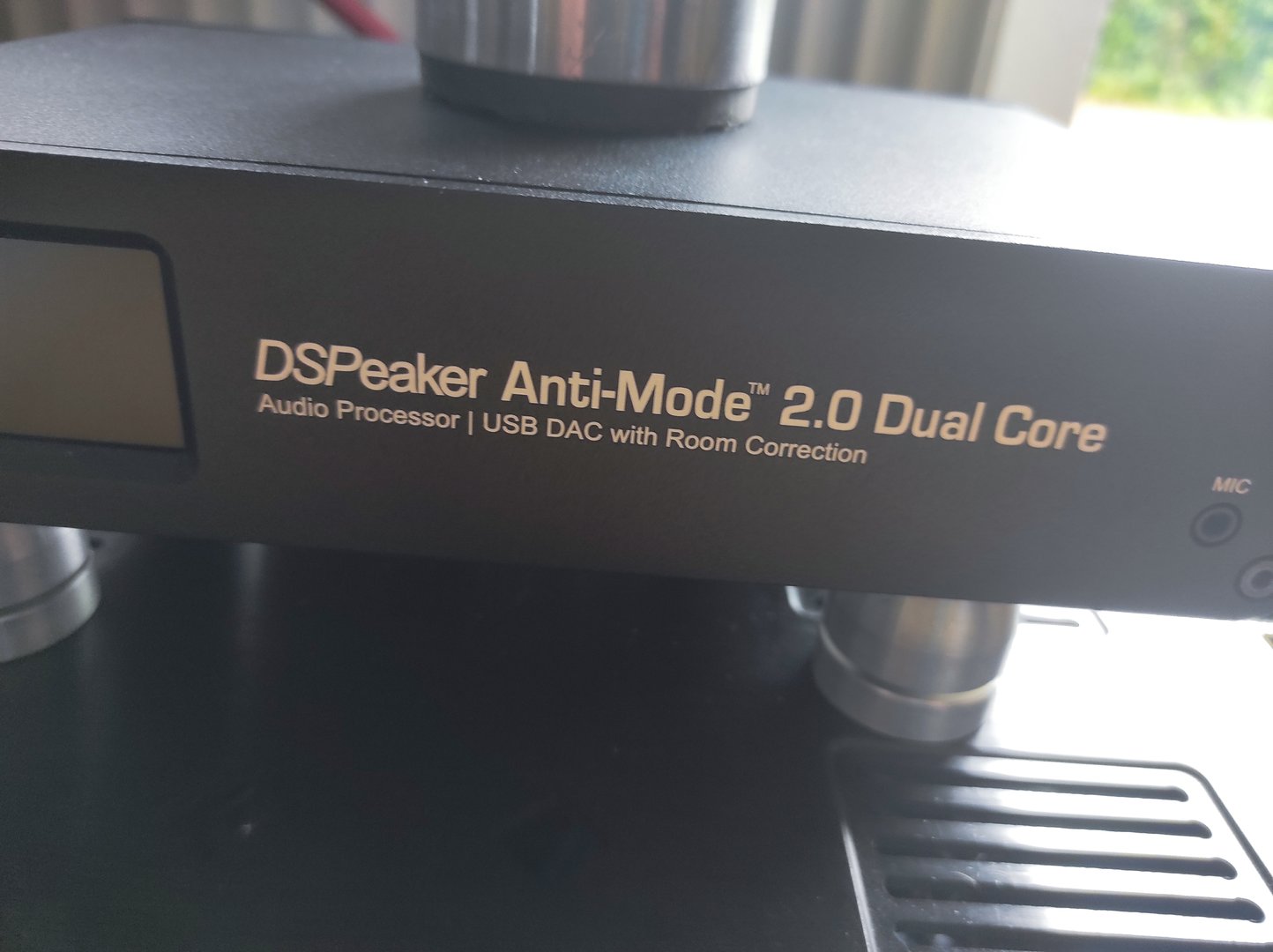

Hvis man har et godt dimensioneret rum, uden stående bølger, så burde lidt akustik tiltag vel kunne gøre det? Men jeg har dog lige investeret i sådan en her som også kan styre signalet til en subwoofer.



[SigbergAudio]

Hvis man har et godt dimensioneret rum, uden stående bølger, så burde lidt akustik tiltag vel kunne gøre det? Men jeg har dog lige investeret i sådan en her som også kan styre signalet til en subwoofer.

Guiden / dokumentet er laget primært for å gjøre justeringer under 100hz, der er det krevende å løse ting med akustikktiltak. Men å jobbe med plassering er jo lurt før EQ.



[SigbergAudio]

Supert! Det skulle også funke fint helt uten DSP/EQ, hvis man bare vil sjekke om man har et problem eller verifisere det man mener ørene forteller en.

Det er et godt poeng, og kan også brukes til å måle resultatet mens man tester ut forskjellige plasseringer.



[Drossel]

Guiden / dokumentet er laget primært for å gjøre justeringer under 100hz, der er det krevende å løse ting med akustikktiltak. Men å jobbe med plassering er jo lurt før EQ.

Tak for svaret som jeg tager til efterretning.



[niels]

Er der noen kalibreringsfil for app'en man må justere etter måling? Noen mikrofoner, f.eks Radio Shack sin gamle men ganske populære lydtrykksmåler må ha hjelp ved visse frekvenser.



[SigbergAudio]

Er der noen kalibreringsfil for app'en man må justere etter måling? Noen mikrofoner, f.eks Radio Shack sin gamle men ganske populære lydtrykksmåler må ha hjelp ved visse frekvenser.

Det spørs litt hvilken telefon man har. Apple sin iphone/ipad er jo ganske stanadardisert, så der finnes det apper med kompensasjon for mikrofonen. Men selv uten dette så er den relativt presis ned til 30hz. Så du vil se større fall under 30hz enn du faktisk har, men det er ikke så farlig for å kunne gjøre EQ-tilpasninger som stort sett vil ligge over dette.

Jeg testet med en iphone og app uten korreksjonsfil tidligere i dag. Da fikk jeg ca 5dB lavere ved 20hz enn med REW, utover det var det faktisk ganske likt. Hvor presist det er med diverse androidtelefoner vet jeg ikke.

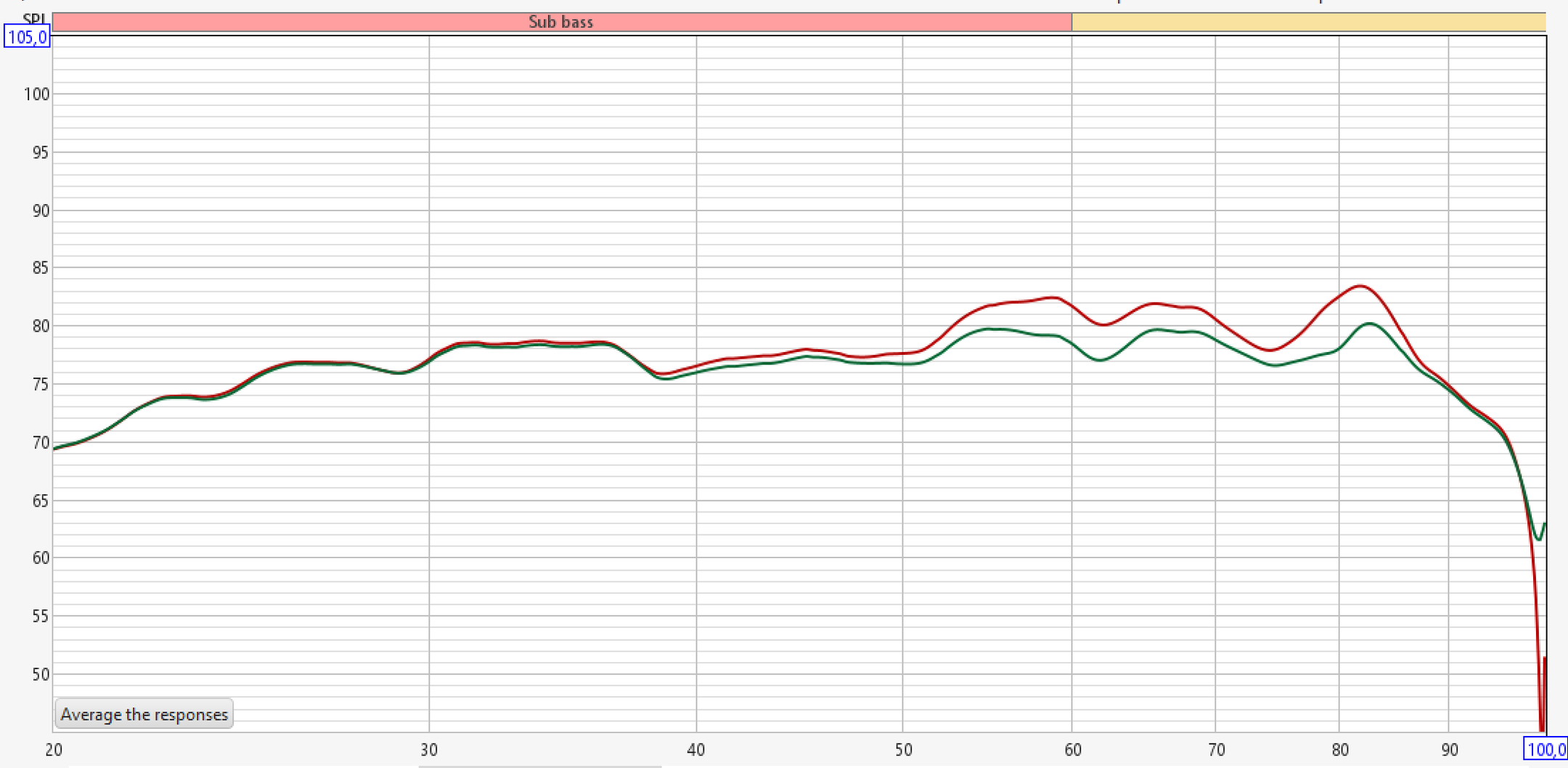

Rew (før/etter EQ):

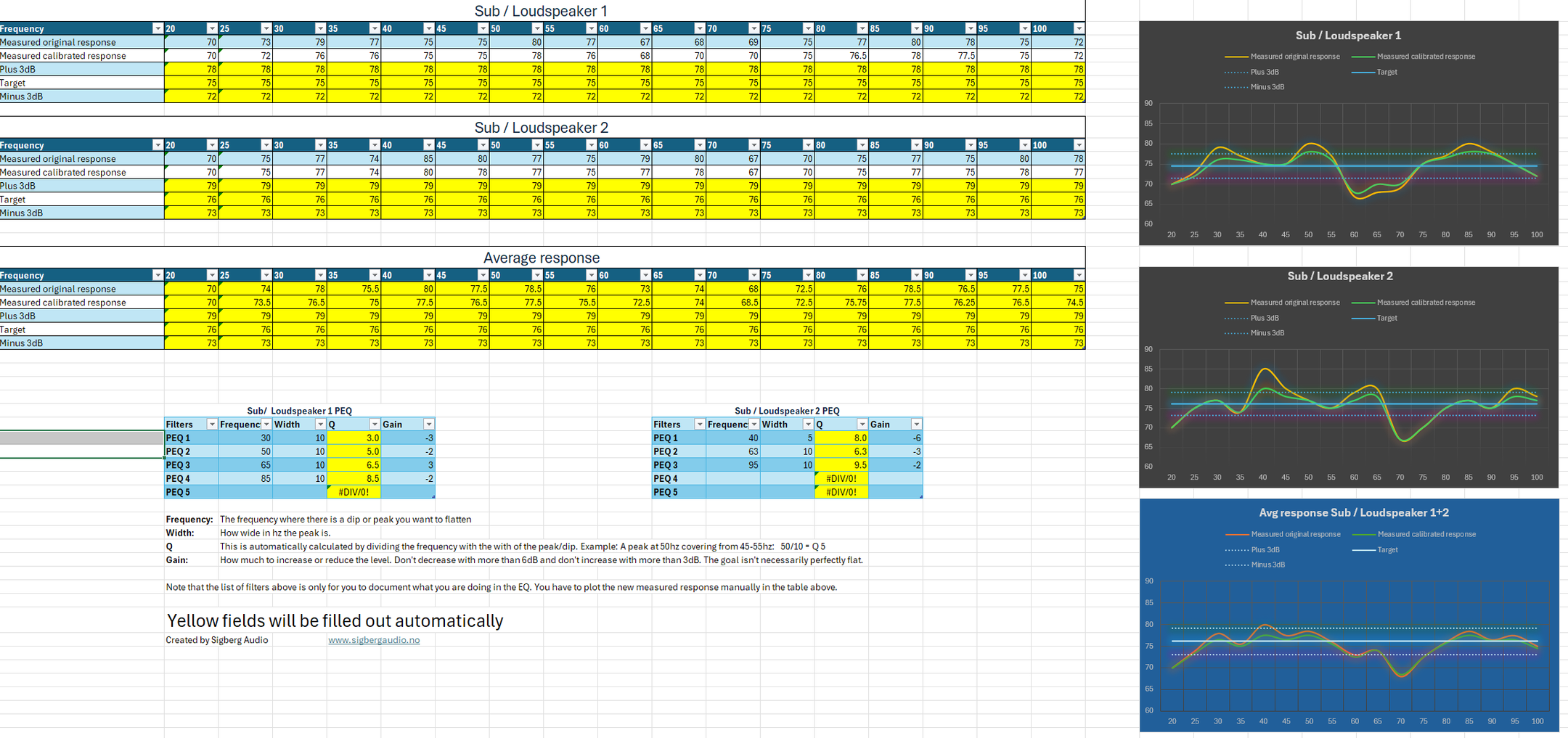

Og målt med telefonen (iphone 14) og lagt inn i exceldokumentet:



[Prodigy]

Vis vedlegget 1033837

Det er ikke alle som har ønske eller interesse av å sette seg inn i REW, kjøpe seg mikrofon osv osv. Selv om dette er noe "alle" klarer, er det likevel mange som velger det bort. Jeg har grublet litt på hvordan disse skal kunne ha glede av EQ uten at det skal bli for komplisert.

Til slutt kom jeg opp med en relativt "oldskool" tilnærming, med noen nye vrier. Jeg har laget et støttedokument i excel, hvor man ved hjelp av sinustoner fra Spotify og en enkel dB-måler app på telefonen kan få ganske godt resultat! Man trenger ikke koble telefonen til anlegget på noe vis, eller gjøre noe mer komplisert på PCen enn å fylle inn noen tall.

Så hva har vi?

• En Spotify spilleliste med sinustoner fra 20-100hz (en per 5hz), tilgjengelig her: https://open.spotify.com/playlist/1vTRLQPD2BgWF0Xuq0tcrx?si=9e5bdc52da10407e
• Disse spiller man rett og slett av på anlegget, mens man måler og noterer nivået i excelarket. Det blir ikke perfekt, men "godt nok", og mye bedre enn ukorrigert.
• Et excelark hvor man har en seksjon for å fylle inn nivåer før/etter for inntil to subwoofere/høyttalere, og man får automagisk generert grafer av responsen.
  • Det er også en seksjon hvor man fyller inn PEQ-verdiene man ønsker å endre (som også regner ut Q for deg), slik at dette er dokumentert
  • Etter at man har EQet, måler man på nytt, hvertfall i de områdene man har endret, og får da også opp denne grafen oppå den originale
  • Til slutt er det en auto-generert graf i blått som viser snitt av de to subbene (hvis man har to), slik at man kan ta høyde for summeringen og/eller benytte denne til å EQe etter hvis man har et oppsett hvor man bare har stereo EQ tilgjengelig.

Dette er en ganske tidlig (men fungerende) versjon av konseptet, så tar veldig gjerne i mot feedback av dere som eventuelt testes, så det kan forbedres. Den er laget med tanke på egne kunder og produkter, men fungerer i utgangspunktet like fint på alt så lenge man har en eller annen form for parametrisk EQ tilgjengelig.

Siste versjon av exceldokumentet (v0.12 / 2026-06-21):
https://cdn.shopify.com/s/files/1/0284/1427/9783/files/PEQ-Sheet-SigbergAudio.xlsx?v=1718989420

Jeg har også laget en walkthrough / guide med praktisk eksempel her:
https://www.sigbergaudio.no/blogs/n...music-tight-balanced-bass-in-a-few-easy-steps

Hvordan går det, viss du kun har dsp på sub, og justerer frekvensgang på di…er det ikke forsinkelse i dsp



[SigbergAudio]

Hvordan går det, viss du kun har dsp på sub, og justerer frekvensgang på di…er det ikke forsinkelse i dsp

Hvis du har en sub med DSP, så benyttes DSPen også til den iboende tuningen til subwooferen (som "delefilter"), så en eventuell forsinkelse er nok i stor grad der enten du aktiverer manuell EQ eller ikke.

Ellers er forsinkelsen på Sigberg Audio subber bare 0.35ms (tilsvarer å flytte subben 10cm), så litt avhengig av hvilken sub du har så er ikke dette noe problem.
