Lengde høyttalerkabler.
- Trådstarter thorerjo
- Startdato
Maximum Wire Lengths For TWO CONDUCTOR Copper Wire
| Wire Size | 2 ohm load | 4 ohm load | 6 ohm load | 8 ohm load |
| 22 AWG | 3 feet max | 6 feet max | 9 feet max | 12 feet max |
| 20 AWG | 5 feet max | 10 feet max | 15 feet max | 20 feet max |
| 18 AWG | 8 feet max | 16 feet max | 24 feet max | 32 feet max |
| 16 AWG | 12 feet max | 24 feet max | 36 feet max | 48 feet max |
| 14 AWG | 20 feet max | 40 feet max | 60 feet** | 80 feet** |
| 12 AWG | 30 feet max | 60 feet** | 90 feet** | 120 feet** |
| 10 AWG | 50 feet max | 100 feet** | 150 feet** | 200 feet** |
For example: you can use#18 wire for a 25 foot run to a nominal 8 ohm speaker, but if the run is increased to 35 feet, #16 wire must be used. (**) 50 feet is the maximum recommended length for normal line cord or Romex solid copper wire. This length is more than adequate for most installations. An explanation is further down on this page titled "What about Wires Longer Than 50 Feet?".
--
Overgangs liste for AWG til mm2
AWG
Enkjernet
Diameter Mm2 Vekt/Km AWG
Flertrådet
MM2 Ant Kordeller
40 0,079 0,005 0,046 38 0,009 7x0,040
39 0,089 0,006 0,059 36 0,014 7x0,051
38 0,102 0,008 0,074 34 0,022 7x0,064
37 0,114 0,010 0,094 32 0,034 7x0,080
36 0,127 0,013 0,116 32 0,035 19x0,051
35 0,142 0,016 0,147 30 0,057 7x0,102
34 0,160 0,020 0,184 30 0,059 19x0,064
33 0,180 0,026 0,239 28 0,089 7x0,127
32 0,203 0,032 0,294 28 0,090 19x0,080
31 0,226 0,040 0,367 26 0,141 7x0,160
30 0,254 0,051 0,462 26 0,155 19x0,102
29 0,287 0,065 0,500 24 0,227 7x0,203
28 0,320 0,080 0,734 24 0,241 19x0,127
27 0,363 0,101 0,926 22 0,355 7x0,254
26 0,404 0,128 1,164 22 0,382 19x0,160
25 0,455 0,162 1,473 20 0,563 7x0,320
24 0,511 0,205 1,854 20 0,616 19x0,203
23 0,574 0,259 2,343 18 0,897 7x0,404
22 0,643 0,324 2,953 18 0,963 19x0,254
21 0,724 0,412 3,725 16 1,229 19x0,287
20 0,813 0,519 4,610 14 1,941 19x0,361
19 0,912 0,653 5,811 12 3,085 19x0,455
18 1,024 0,823 7,315 10 5,26 19x0,60
17 1,151 1,040 9,250 8 8,35 19x0,75
16 1,290 1,303 11,630 6 13,29 19x0,96
15 1,450 1,652 14,702 4 21,14 19x1,19
14 1,628 2,082 18,529 2 33,61 19x1,50
13 1,829 2,627 23,371 1 42,38 19x1,686
12 2,052 3,308 29,441 1/0 53,47 19x1,89
11 2,304 4,168 37,095 2/0 67,40 19x2,126
10 2,588 5,262 46,822 4/0 107,17 19x2,68
9 2,906 6,632 59,015 250 MCM 127,0 37x2,09
8 3,268 8,387 74,644 300 MCM 152,0 37x2,29
7 3,665 10,551 93,895 350 MCM 177,3 37x2,47
6 4,115 13,289 118,352 400 MCM 202,7 37x2,64
5 4,620 16,766 149,208 500 MCM 253,4 37x2,95
4 5,189 21,149 188,226 600 MCM 304,0 61x2,52
3 5,827 26,665 237,318 650 MCM 329,0 61x2,62
2 6,543 33,624 299,253 700 MCM 354,7 61x2,72
1 7,348 42,409 377,431 750 MCM 380 61x2,82
1/0 8,252 53,488 476,043 800 MCM 405,4 61x2,91
2/0 9,266 67,432 600,144 900 MCM 456,0 61x3,09
3/0 10,404 85,012 756,597 1000 MCM 506,7 61x3,25
4/0 11,684 107,220 954,249
---
cm =
Ft
________
0.032808
I bruksanvisningen til forsterkeren min (MA7000) står det følgende:
When connecting Loudspeakers to the MA7000 it is very important to use cables of adequate size, so there is little to no power loss in the cables. The size is specified in Gauge Numbers or AWG (American Wire Gauge). The smaller the Gauge number, the larger the wire size:
If your loudspeaker cables are 50 feet (38.1m) or less,use at least 14 Gauge.
If your loudspeaker cables are 100 feet (76.2m) or less,use at least 12 Gauge.
Jeg ble plutselig litt i stuss på hvordan jeg skulle forstå dette. Betyr det at høyttalerkablene mine (ca 2,5 meter hver) bør ha 14 gauge eller mer, altså 15, 16 osv.? Eller betyr det at jeg bør ha gauge under 14? De skriver jo at jo mindre gauge nummer, jo større kabelstørrelse...
Noen som kan oppklare dette?
When connecting Loudspeakers to the MA7000 it is very important to use cables of adequate size, so there is little to no power loss in the cables. The size is specified in Gauge Numbers or AWG (American Wire Gauge). The smaller the Gauge number, the larger the wire size:
If your loudspeaker cables are 50 feet (38.1m) or less,use at least 14 Gauge.
If your loudspeaker cables are 100 feet (76.2m) or less,use at least 12 Gauge.
Jeg ble plutselig litt i stuss på hvordan jeg skulle forstå dette. Betyr det at høyttalerkablene mine (ca 2,5 meter hver) bør ha 14 gauge eller mer, altså 15, 16 osv.? Eller betyr det at jeg bør ha gauge under 14? De skriver jo at jo mindre gauge nummer, jo større kabelstørrelse...
Noen som kan oppklare dette?
Som du skriver er lavere gauge tykkere kabel. Selv bruker jeg gauge 10.
De skriver: Viss dine høyttalerkabler er 38.1 m eller mindre, bør du minst ha 14 gauge.
Men du har helt rett, jo kortere strekk - jo tynnere kabel kan en ha, og få like tall for motstand. Med 2.5 m kabel kan du ha mindre enn 14 gauge.
(Husk at kapasitans også spiller en rolle, og at kabler med for liten kapasitans kan gi trøbbel. Generelt vil en lengre kabel ha høyere kapasitans. Enkelte mener en kabel i teorien vil gi best lyd ved en bestemt lengde, andre forholder seg til resistans, induktans og kapasitans.)
Så da tolker du det som at minst refererer til selve tykkelsen (altså at man anbefales 14 og under) og ikke til selve tallet.

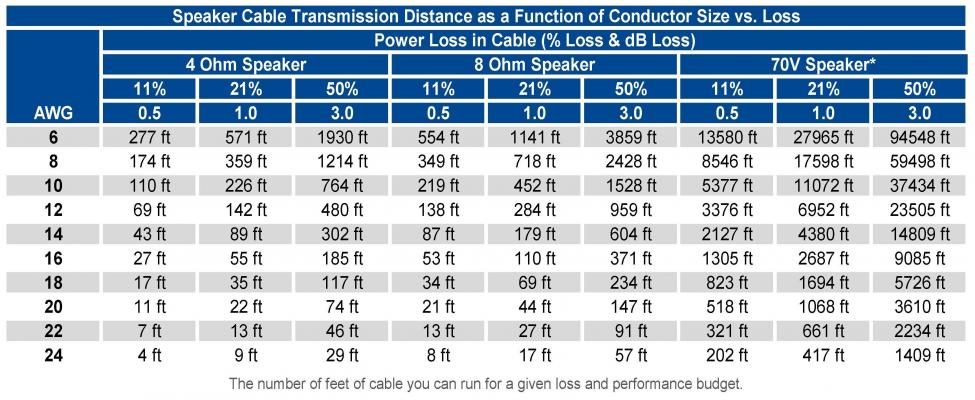

Det finnes mange (litt ulike) tabeller for dette. Denne er skamløst lånt fra Belden - Sending All The Right Signals
Vedlegg
Jepp
Takker, takker!Jepp
Men jeg regner med at dette ikke er så enkelt som at gauge 1 gir mye bedre lyd enn gauge 2, 3 osv.?
Vel, her beveger vi oss inn på et område jeg ikke skal være bombastisk om.... og der det finnes et utall ulike syn.Takker, takker!
Men jeg regner med at dette ikke er så enkelt som at gauge 1 gir mye bedre lyd enn gauge 2, 3 osv.?
Om jeg skjeler til de mer vitenskapelige tilnærmingene til HT kabel og egenskaper, vil en nok si at sålenge en har tilstrekkelig tykk kabel (liten motstand) vil et hakk tykkere kabel ha lite å si.
Det som derimot har mer å si for lyden er kabelens induktans (som bør være så lav som mulig) - og ikke minst kapasitans (som må være passe). Hvordan kabelen er isolert og om lederene er tvinnet vil påvirke.
Når det kommer til kapasitans kan en enkelt si at kapsitans demper refleksjonene i kabelen som oppstår i kabelen mellom ledere/komponenter med ulike egenskaper. Overgangen mellom HT kabel og HT er her den viktigste. For lite kapasitans kan gi for lite dempning av refleksjoner, som igjen kan gi en hørbar endring av lyden.
Skulle jeg tatt den helt ut mtp kabler, hadde jeg studert og målt egenskapene til både HT og forsterker - og på bakgrunn av det funnet en kabel med de egenskapene som jeg tror gir minst refleksjoner og best overføring. Jeg tror det meste skal la seg regne på - men det er fryktelig lenge siden jeg regnet på noe slikt sist.
S
Syncrolux
Gjest
Ikke lengre enn fra forsterkeren og fram til høyttaleren.....
Ja kablene bør nok ikke være lenger enn fra forsterker og til terminalene på høyttalerne.Høyttalerkabler leveres i ulike lengder ex.2m eller 2,5m.
Mål når du er sikker på høyttalernes plassering og se til at de ikke ligger i unaturlig skarpe bøyer ut fra forsterker og inn på høyttalerterminalene.
Da er du sikker på lengden til ditt anlegg.Enkelte høyttalere spiller nok best med kabler som er dobbelt så lange som nødvendig men jeg tror
forskjeller i lydkvalitetene strengt tatt er minimale.Jeg selv har Soundstring høyttalerkabler på 2,5 meter og jeg kunne ikke høre noen som
helst forskjell med 2 meter.
Mvh Kenneth
Mål når du er sikker på høyttalernes plassering og se til at de ikke ligger i unaturlig skarpe bøyer ut fra forsterker og inn på høyttalerterminalene.
Da er du sikker på lengden til ditt anlegg.Enkelte høyttalere spiller nok best med kabler som er dobbelt så lange som nødvendig men jeg tror
forskjeller i lydkvalitetene strengt tatt er minimale.Jeg selv har Soundstring høyttalerkabler på 2,5 meter og jeg kunne ikke høre noen som
helst forskjell med 2 meter.
Mvh Kenneth
