neste prosjekt rørpre

[VegardW]

Takk karer det hjalp på forståelsen i en treg hjerne.Nå klarnet flere ting.Nei ikke 12v til glød.Må ordne forsyningsspenning til op amp på annen måte.



[Audiomix]

Takk karer det hjalp på forståelsen i en treg hjerne.Nå klarnet flere ting.Nei ikke 12v til glød.Må ordne forsyningsspenning til op amp på annen måte.

Legger klar en trafo til



[VegardW]

det var da alt for snillt.Hadde ellers snoket frem en fra noratel.på nettsiden til elfa.Her kommer likeretterene til å stå som en sildestim . ;D.Når det gjelder Janes anmerkning om at jeg nok kan slakke på kravet til filtrering så er det nok riktig.Men siden chassiet allerede er "satt i produksjon" .Og trafoer og chokes er så og si ferdige så er loddet kastet.Blir sikkert litt overkill denne strømforsyningen. ;D.



[LMC]

neida det er IKKE glød men driverspenningen til OPAMPEN
du trenger en egen strømforsyning på fex 15vdc til den
forøvrig tror jeg IKKE mr. Wright er spesielt imponert over at du offentliggjør skjemaet på nettet
mvh
Leif



[VegardW]

En oppriktig takk Leif, for at du gjorde meg oppmerksom på denne BRØLEREN.I min iver etter å finne svar på noe jeg lurte på glemte jeg at det er noe som heter opphavsrett, nettikette og (svelg) alminnelig dannelse.Jeg beklager det inntrufne så sterkt jeg kan.Slikt skal jo ikke forekomme.tidsfristen for redigering er ute for dette svaret.Jeg har derfor sendt moderator en Pm og bedt om hjelp til å få slettet skjemaet.Jeg håper det er mulig.
Hilsen en særdeles ydmyk og flat vegard



[LMC]

velment så ikke noen lager kvalme for deg
mvh



[bambadoo]

Håper det er rette skjema som er slettet. Jeg har ikke fulgt denne tråden så nøye.



[VegardW]

velment så ikke noen lager kvalme for deg
mvh

Oppfattet det slik og det var rette skjema som ble slettet.takk



[VegardW]

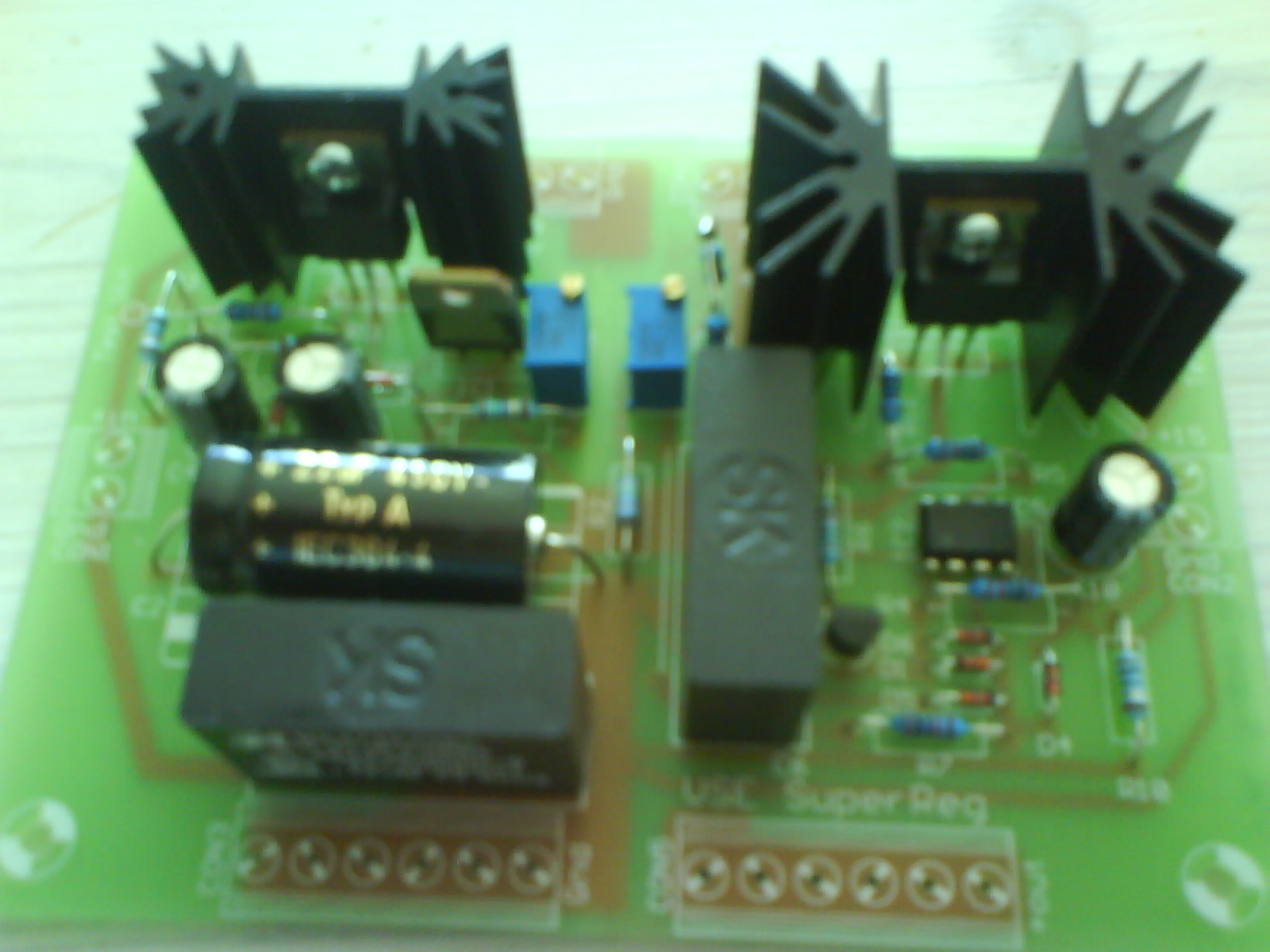

Her er et bilde av ferdig superreg.Grei sak å lodde sammen.Måler ca 12x 8x 2,5cm



[VegardW]

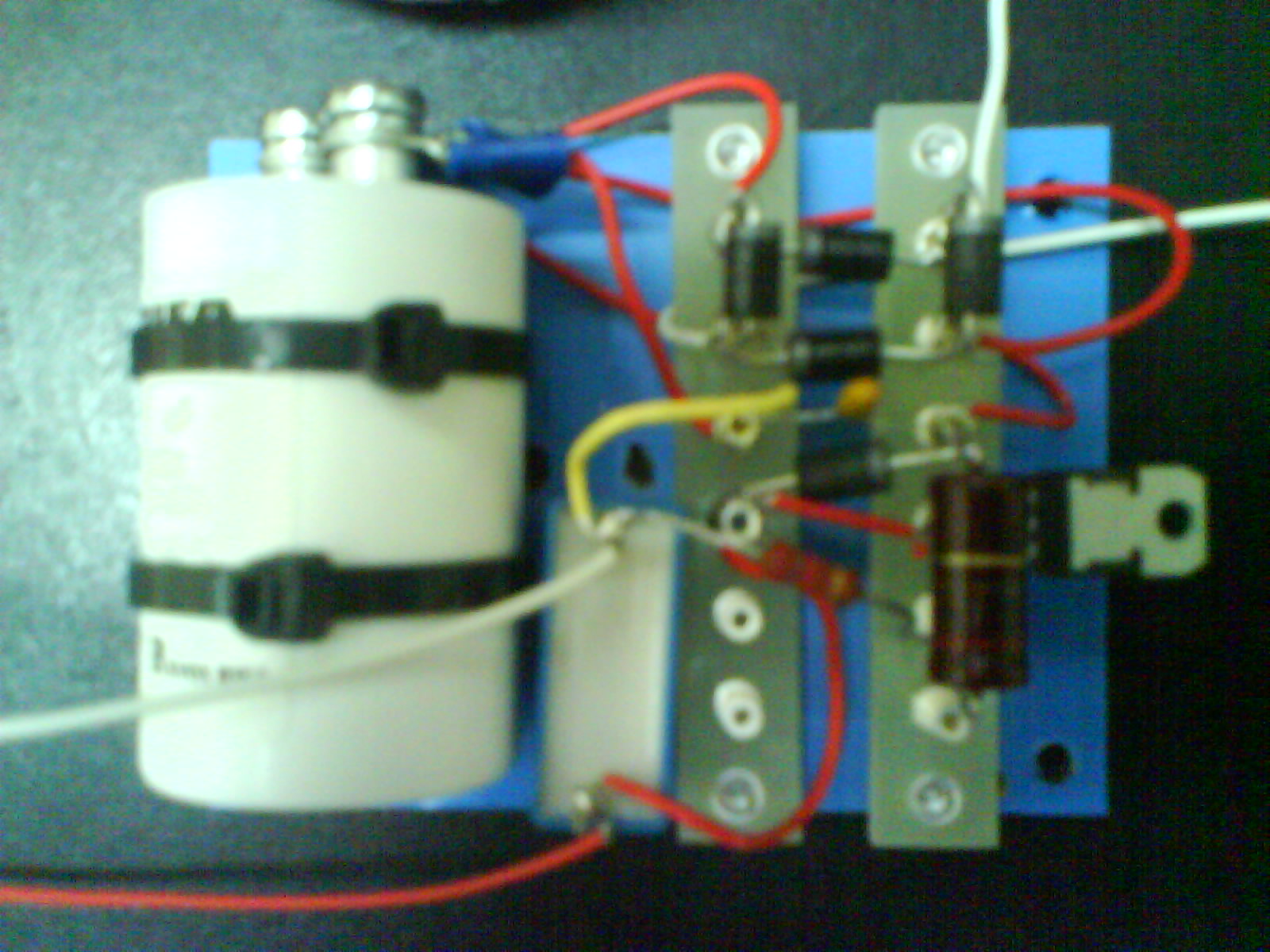

Og her er forsyningssspenningen til op amp en i superreg klar.liten torroid trafo fra kongsberg 2 x 12v sekundærer i serie.Likeretterbro.4700uF 63v rifa.lm317 , en diode mellom inn og ut på lm 317,og noen motstander og 0,1uF før lm317 , 1,0uF etter.Det ble 17,6 v dc ut .Uten smell og spetakkel.(godt det ikke smeller hver gang ;D).skal montere en liten metallplate som heatsink på lm 317.



[Audiomix]

Det er ikke så lite som må på plass før alt er komplett.
En liten 3-pin IC regulator krever en del plass når alt er koblet sammen. Et par enkle katodefølgere blir fort en stor sak.
Godt trafoen kom til nytte.



[VegardW]

Ja det var i gunnen godt at jeg tok i litt da chassiet ble dimensjonert.Det blir ikke noe dansegulv innvendig for å si det slik.Etter det sedvanlige forsinket her og der (hvorfor er det så vrient for folk å holde tider ???) skal jeg hente aluminiumen i morgen.Det blir spennende.og jaggu på tide å få begynt på montering av komponenter.



[VegardW]

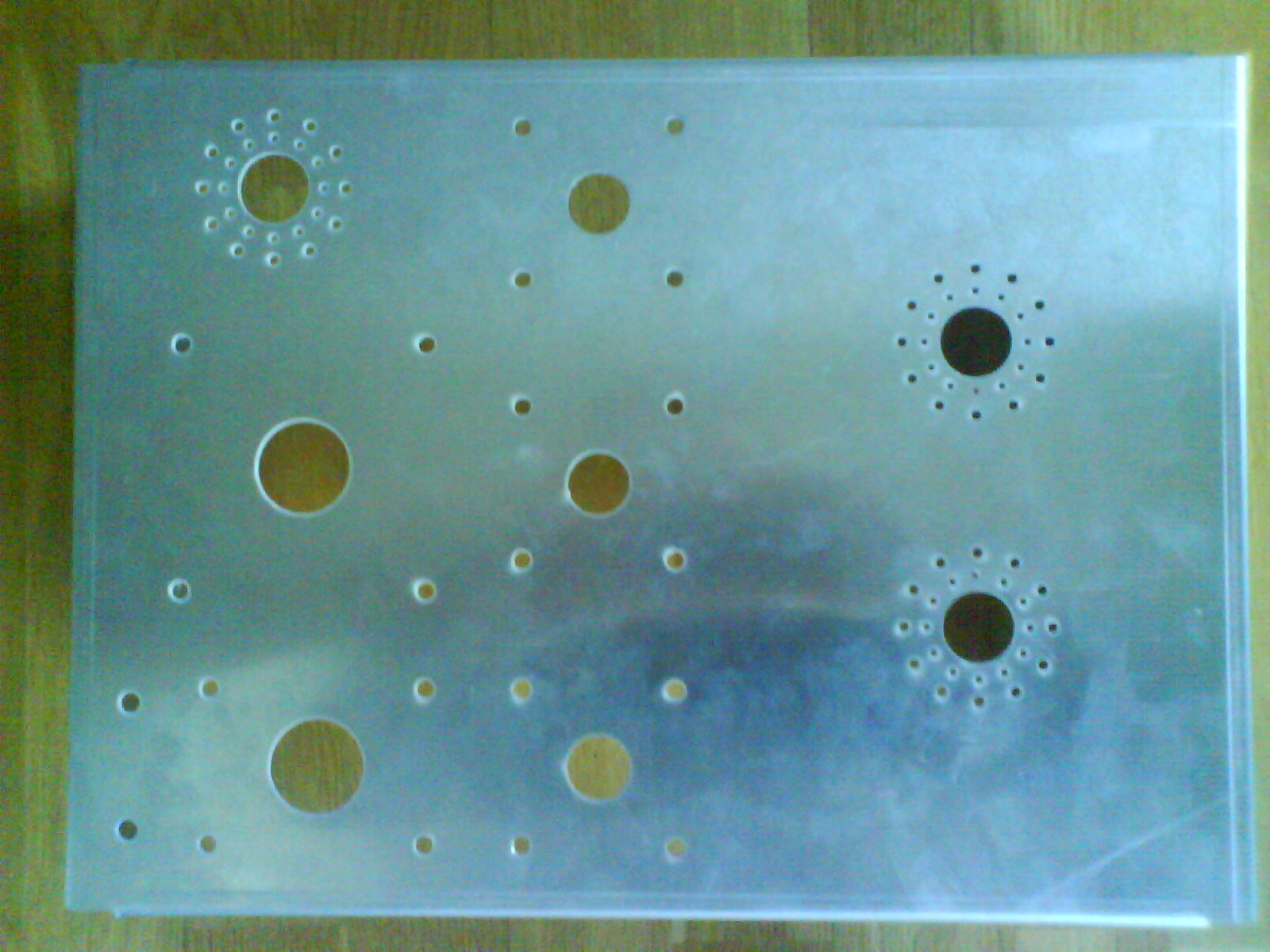

Det kom nettop et stykke aluminium i hus.Klar for finnish jobben.
øverst til venstre hull for likeretterrør,nede til høyre hull for 2 x 5687.Resten er hull for 2 trafoer og de tre chokene.Synd påskeferien "kommer i veien" for skru og mekk



[VegardW]

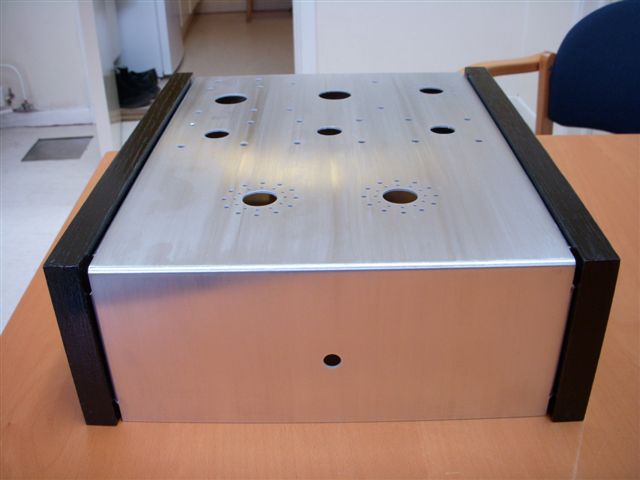

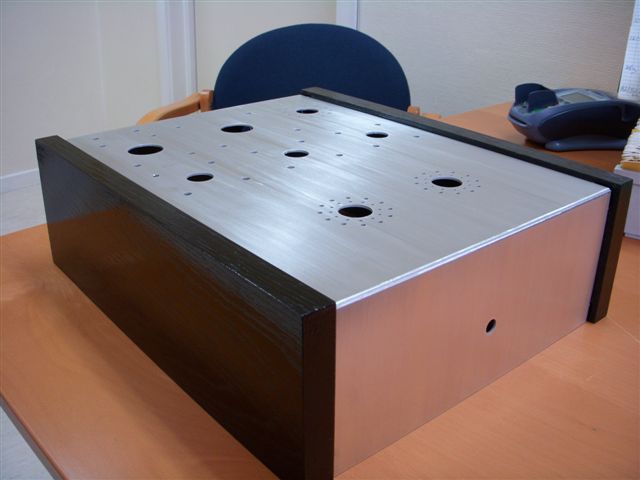

Etter en trivelig morgenstund med kaffe og pussekloss ble det slik.Litt finpuss gjenstår.Flere er sikkert lei av uklare mobilbilder og derfor fikk jeg omsider somlet meg til å innstallere programvaren til et digitalkamera på laptoppen God påske ønskes alle.
vegard



[whistler]

Det der ser virkelig bra ut!
Leverte du en CAD-fil for å få aluminiumsplaten produsert?



[VegardW]

hei hyggelig at du likte chassiet. jeg leverte målsatt skisse på mm papir. aner ikke hva slags fil format de kan ta i mot. mvh vegard



[VegardW]

Påsken gikk fort .Ingen jern ventet på posten ved hjemkomst.En får lære seg tålmodighet( det er jeg dårlig til).Imellomtiden har jeg skrudd og mekket litt med det jeg har ;D om plassering virker dum er det bare å hogge løs.skillevegg med superreg og strømforsyning til opamp superreg.øverst til høyre hullene for ez 81



[VegardW]

Feste materiell dere.Jeg kommer til å bruke en tynn 0,5mm solid core sølv kabel i signaldelen.Fra inn/ut terminalene skal disse legges bortover sideveggen og innsiden av frontpanelet.Nå har jeg forøkt å finne passelig ferdiglagede feste anordninger.Men jeg finner bare slikt for ekle tykke pytonslange aktige kabler .
Noen som har snublet over noe smekkert og glupt?Jeg skal strekke 8 parallelle lengder og fordi kabelen er så tynn tror jeg buntebånd varianten blir for grov.Må jeg leke reodor tro ?



[Audiomix]

Ser ikke klart for meg hva som er problemet, men kan du legge ledningene ned mot chassis?
Da er det et par alternativer: Feste de med litt lim. Bare litt
Eller legge over en passe bred kobber tape med ledende lim. Da får du skjerming med på kjøpet. Cole bruker dette i sin LCR RIAA forsterker.
Jeg har også brukt det ifm noen ombygginger av MingDa (ingen kommenarer Jane )
Du kan få slik tape av meg Vegard. Siden du er en privatperson kan jeg gi deg det helt gratis uten å bli mistenkt for "innsidehandel"



[VegardW]

Takk for tilbudet om kobbertape Hans .Jeg skal alikevel innom elfa i dag, og jeg ser at de har dette.I powerdelen kan jeg ikke legge kablene på aluplaten.men jeg plukker med meg en taperull og så løser det seg .Godt forslag ;D.



[VegardW]

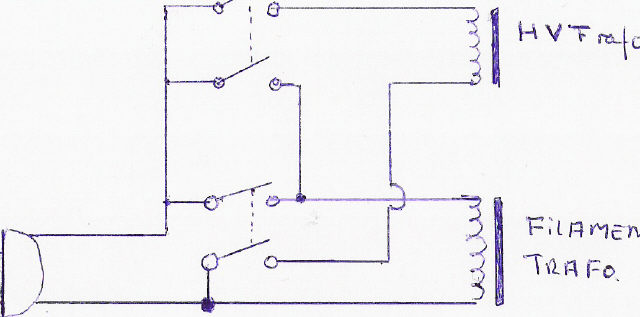

Her er en skisse for en fiffig kopling av Av/På bryterene til 220v om en har separat filament trafo.Denne er både barne- frue- og idiotsikker. ;DHer kommer filamentene først på og sist av uavhengig av i hvilken rekkefølge en trykker på de to bryterene.(takk til mr Tribute, som hadde sakset denne fra et audioblad på 90 tallet.)



[Audiomix]

Mulig at det har vært nevnt et annet sted:
En kan få en passe forsinkelse av høyspenningen ved å benytte et likeretterrør med sepparat filament / katode som "switch" til høyspenningen. EZ80, -81 eller 6X4 for eksempel. Passer best til forforsterkere eller annet som ikke tar mye effekt.
Har ferdig en Variac til deg Vegard. 230V inn og 0-260V ut i en spreder med 5-6 uttak. Max 5A burde holde til det meste.
Flott chassis du har fått forresten.
De svært få kommersielle aktører som bruker aluminium passer på å skryte av det



[VegardW]

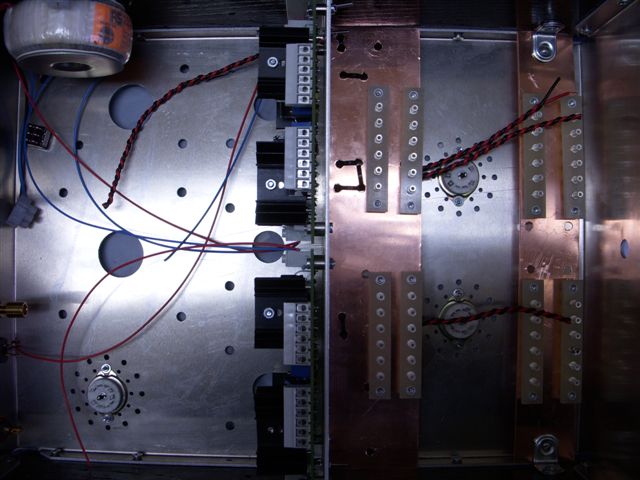

I helgen var det innevær og det passet bra.Det tar nemlig litt tid å klippe og hulle og montere inn braketter og tagstrips.I allefall når en ikke har et ferdig rigget plateverksted i kjelleren....Jeg fikk seff ikke gjort så mye som håpet .I allefall her er noe av det som ble gjort. to kobberplater med tagstrips for komponentene til katodefølgerene.Kobber fordi det var det jeg hadde liggende.Jeg har valgt å gjøre det på denne måten fordi det er enkelt å demontere om jeg får lysst til å endre noe.Glødekablene er gjemt under platen til venstre.Her er jeg litt usikker på hva en fornuftig dimensjon er.Har brukt 0,75mm kobbertråd.Rett og slett fordi den passer godt i tags på soklene.Meld om jeg bør velge annen dimensjon.
Når det gjelder valgt løsning for katodefølgeren.Fikk jeg en drabelig overhaling av Mr .Wright.Jeg sendte ham for litt siden en mail med spørsmål om hvor godt regulert forsyniningsspenningen til superreg burde være.La likeså godt med skjemaet for hele greia .Kan jo like godt legge hodet på blokken. ;D Joda øksen falt med et digert smell.Han skriver at"Why on earth do you want to do that".You will spoil the fine sonics of the inductive attenuator in this way.Unless you use my superlinear kathodefollower" ....Han er av den oppfatning at katodefølgerens gode egenskaper kun gjelder ved positivt spenningssving, mens forholdene er annerledes ved neg sving."Han er ikke veldig presis i sin forklaring, den er mer lyrisk enn teknisk, men essensen var at katodefølgeren er i en tilstand av "fritt fall".og at den ikke har den samme kontrollen over det som skjer.Skulle være interessent med noen synspunkter på dette.Han foreslo at jeg i det minste burde rigge en ccs ev denne superlineare katodefølgeren.Nåvel jeg skal bygge ferdig som planlagt og gjøre meg kjent med valgt løsning og så skal jeg jammen bruke endel tid på å finne ut av dette selv. Hans : så flott at du fikk ferdig variac supert å få utvidet grunnutrustnigen med en slik



[Audiomix]

Store fremskritt Vegard!
Trafoen "min" er på plass ser jeg.
Dimensjonen på "tråden" til gløding holder i lange baner. Er det 300mA eller deromkring rørene trekker?
Tipper du kan føde 10 stykker da



[VegardW]

Hans da.Det er 5687=2 x 0,9 amp.vedr trafoen.Da jeg skrudde inn likeretter og filteret som skal behandle strømmen fra denne kongsbergtrafoen, så glemte jeg faktisk trafoen.satt og klødde meg i hodet og visste at noe manglet.Det tok litt tid før jeg husket det. ;D Heldig vis hadde jeg jo målt opp og sjekket tidligere at det ble plass der jeg hadde tenkt.Nå er dette filteret tatt ut.Det blir enklere å skru inn de andre jernvarene når det er litt tumleplass.Må bare få de hersens jernene fra Tribute.De har vært i posten siden påske og jeg synes at posten er TREG....Men nå er det vel like før...



[Audiomix]

Hans da.Det er 5687=2 x 0,9 amp.vedr trafoen.

OK.
Holder gjør det
Har du noe trackingnummer på forsendelsen? Sjelden det tar så lang tid.
Slik du bygger nå får du bra tumleplass hvis du vil eksperimentere litt. Finne ut om mr. Wright har rett i at "alle" andre har feil.
"Konstruktører" kan være litt vanskelige å diskutere med og umulige å argumentere mot. Vi har jo fått permanent bakoversveis etter å ha pirket i designet tidligere.



[VegardW]

Jeg tror nok at den godeste mr tribute var årsaken....Men han meldte at det ble sendt siste lørdag i påskeferien og så får vi håpe at det ikke kommer med hest og kjerre ;D.Vedr permanent bakoversveis:så er det ikke fysisk mulig å gi meg bakover sveis. ;D.Men det som kan være interessent er jo å sammenligne ulike måter å "rigge" katodefølgerene på.Det er derfor det er laget romslig.Fin måte å lære på å prøve ut ting selv...



[andreas]

Artig å følge tråden, Vega. Tålmodighetsprøver er noe man blir satt på gang på gang i denne hobbyen. Wrights kommentarer skal du bare ta med ro. Det artige er jo som du sier å følge sin egen løype og gjøre seg erfaringer. Kommer snart med oppdatering av min tråd om Thai - preen.



[VegardW]

Artig å følge tråden, Vega. Tålmodighetsprøver er noe man blir satt på gang på gang i denne hobbyen. Wrights kommentarer skal du bare ta med ro. Det artige er jo som du sier å følge sin egen løype og gjøre seg erfaringer. Kommer snart med oppdatering av min tråd om Thai - preen.

flott lurte på om pre prosjektet ditt var gått i vinterdvale.
Jeg tar forøvrig mr. wrights melding med knusende ro.Det er bare fint med kritiske spørsmål til hvordan ting gjøres.En kommer jo ikke videre ellers.Og det skal bli interessent å prøve ut ulike måter å rigge katodefølgerene på.



[VegardW]

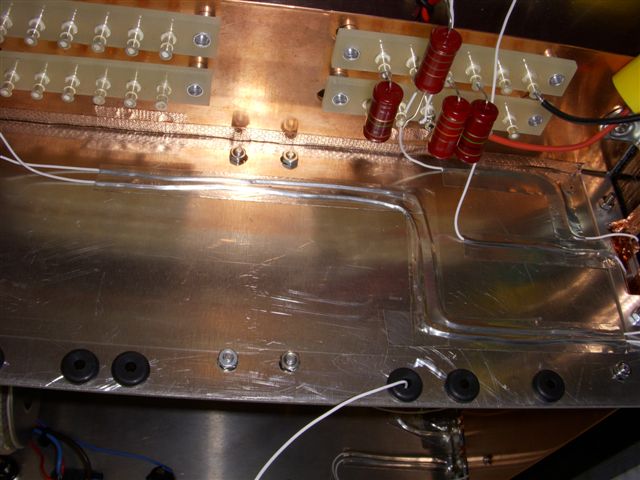

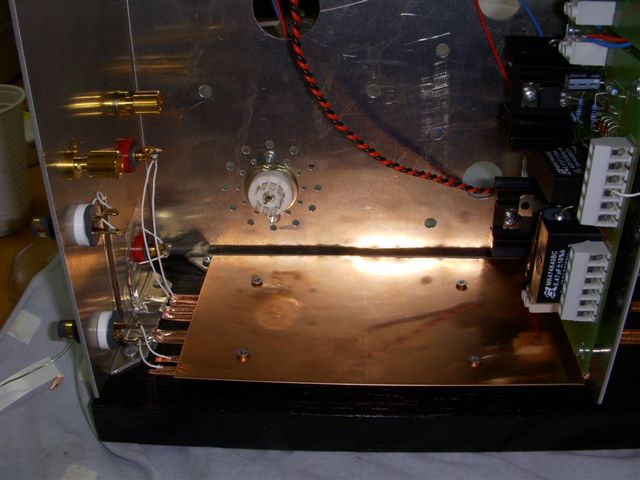

Har begynt å strekke signalkabler.0,5mm mundorf, og kobbertape fra elfa.



[Audiomix]

Se der ja!
Er planen å få lyd ut av den før vår- og sommeraktiviteter tar det meste av tiden?



[VegardW]

Jeg er i grunnen ganske hissig etter å få lyd i den. .Om et par uker bør grunnutgaven være oppe og stå.



[whistler]

Hvor godt sitter denne kobbertapen? Har lurt litt på om den "slipper" etter en stund?



[VegardW]

Vet du dette lurer jeg også på.Elfa spesifiserer limstyrken.De lim( bonding) som jeg bruker i mitt arbeid har en limstyrke hinsides dette.Og her er vi i en ende av skalaen hvor jeg ikke skjenner den praktiske betydningen av oppgitt tall.På den annen side er ledningen lett og belaster ikke limet .Tiden får vise om limingen står seg, jeg er litt skeptisk men prøve det er jo eneste måten å finne ut.Jeg kjøpte forøvrig to forskjellige når jeg først var der.den kobberfargede er 6mm bred og knudrete og limer svakest, men er smalere og lettere å tape en kabel rimelig rett med .Jeg har også en 12mm tape som limer bedre og skjermer bedre(102, mot 60db, kobberfargede), Prøvde i går kveld å tape to og to med denne men jeg var for trøtt ;D, og det var for fiklete å holde styr på to kabler under samme tape.Den tinnpletterte som skjermer best ser du på ende stykket ved inngangsterminalene.



[VegardW]

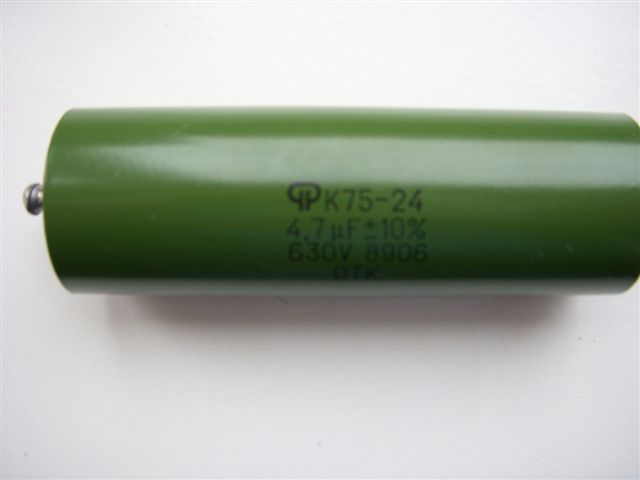

Jeg har noen gode russiske venner.De var til mat og vin forleden.Hvilket betyr at vi stadig har mat, men betydelig mindre vin.En av russerene er elektriker og tidligere sambandsoffiser,han forærte meg 2 av denne som han hadde tusket til seg en eller annen gang.Påstod at det skulle være en rimelig god PIO.Heter K75-24:4,7uF+- 10%.Noen som vet om det er bryet vært å kople den inn på prøve?Skal uansett bruke en kondensator str 2,2-5 uF før tvc en.



[andreas]

Slike kondiser ser man ofte på ebay til en grei pris og mange på diyaudio.com liker dem. I min forrige pre hadde jeg noe liknende, men de het Sprague. Veldig fin lyd i den ampen, og men nå etter nybygget vet jeg hva som manglet i topp og i bunn, og ellers over hele linja. Tror nok det er noe å hente på de dyrere super-kondisene, men i prissammenheng er sikker disse kanonbra.



[VegardW]

Slike kondiser ser man ofte på ebay til en grei pris og mange på diyaudio.com liker dem. I min forrige pre hadde jeg noe liknende, men de het Sprague. Veldig fin lyd i den ampen, og men nå etter nybygget vet jeg hva som manglet i topp og i bunn, og ellers over hele linja. Tror nok det er noe å hente på de dyrere super-kondisene, men i prissammenheng er sikker disse kanonbra.

Hadde du talt tomflaskene og summert vinkostnaden med den kveldens utskeielser ville du neppe skrevet dette ;D.nåja lastenes sum er jo konstant så vinen hadde gått unna på samme vis uansett...Men jeg kunne nok ha finansiert et lass v-caps om jeg hadde servert kaffe istedet ;D



[whistler]

Jeg har noen gode russiske venner.De var til mat og vin forleden.Hvilket betyr at vi stadig har mat, men betydelig mindre vin.En av russerene er elektriker og tidligere sambandsoffiser,han forærte meg 2 av denne som han hadde tusket til seg en eller annen gang.Påstod at det skulle være en rimelig god PIO.Heter K75-24:4,7uF+- 10%.Noen som vet om det er bryet vært å kople den inn på prøve?Skal uansett bruke en kondensator str 2,2-5 uF før tvc en.

K75 er en blanding av papir og metallisert polyester så vidt jeg husker. Kanskje ikke like populær som K40Y, men så absolutt verdt å prøve. (Evt. i parallel med en liten Sonic Cap Platinum el.)



[VegardW]

kommer nok til å prøve litt forskjellige kondensatorer før preen finner sin "endelige form".Jeg ser du foreslår å kople en liten cap over denne .Er tanken bak en slik mindre cap i parallel. å bedre "transient egenskapene" til den "store "capen ?



[VegardW]

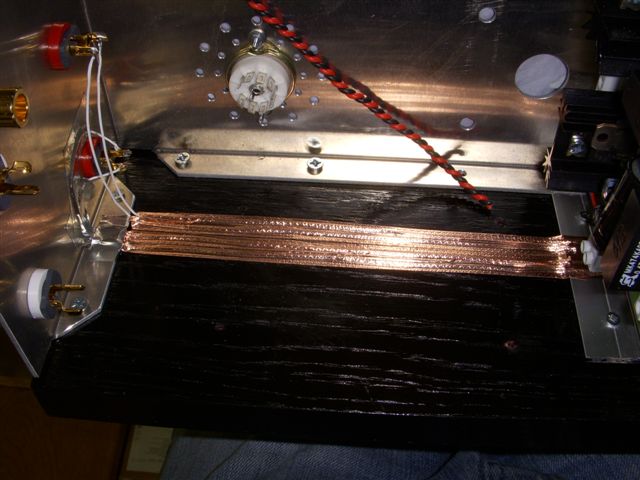

Fikk litt mekketid på slutten av arbeidsdagen . Nå er de 8 inn og ut kablene festet med kobbertape.Som dere ser blir det ikke noe fagbrev i taping på meg ;D Det var nemlig en smule fiklete å fiksere tråden rett . den snodde seg lett når jeg presset nedpå tapen.Opprinnelig hadde jeg tenkt å skjerme signalkablene inne i powerdelen med en kobberplate som allerede var laget .Skrudde den likegodt inn fordi det gir meg en ekstra flate å feste ting til.Fikk også plasser noen motstander, og koblet av på vippebryterene.Mao en brukbar byggedag.Som dere ser gjorde jeg den brøleren å begynne i feil ende da jeg tapet de to første.Derfor ligger ikke disse nedpå bakplaten, tråden var kappet for kort til det.
