Oi, dette er gøy!
Det blir nevnt her at man kan laste ned signalgeneratorer, og det finnes faktisk både scope og signalgenerator i REW (
https://www.roomeqwizard.com/)
Når du måler på forsterkere er det ikke alltid man har 100% kontroll på hva som "ser" signaljord og ikke på utgangen. Dette kan i noen tilfeller bli litt kinkig om man har et kombiinstrument der både gen og scope har samme jordpotensial. På noen produkter kan man støte på det samme problemet om både gen og scope er tilkoblet strømnettet. Løsningen er normalt å bruke en differensialprobe, og slike kan være kostbare.
En annen løsning er å sørge for at ikke begge er tilkoblet samme jordpotensialet til å begynne med. Slik jeg ser det er det et par løsninger på kildesiden, og et par på scope-siden som virker å være opplagte valg til det du skal bruke dem til, og dette er også skikkelig budsjettklasse.
Først har vi Picoscope som er PC-baserte scope. Man kan fint kjøre dem på en laptop, og de har innebygget signalgenerator. Derfor representerer dette et alternativ både på signal og scope-siden. Det er vel egentlig ingen ting som tilsier at du ikke skulle kunne gjøre hele jobben med en 2205, som er den billigste modellen de har. Den har 2 kanaler og den har en utgang for signalgenerator. Picoscope holder veldig høy kvalitet tvers gjennom og softwaren er svært god. Til under 2000kr er dette et hysterisk godt kjøp.
A powerful pc-oscilloscope, spectrum analyzer, protocol analyzer and arbitrary waveform generator that fits in your pocket.
www.picotech.com
Så har du OWON 2102S. Det er et ganske overraskende scope, håndholdt, som jeg kjøpte fordi det så ut som verdens kuleste multimeter og ikke kostet det mye heller. Det er overraskende fordi scopet viser seg å fungerer svært godt, også sammenliknet med mange andre rimelige modeller som har svært opplagte utfordringer. Dette er 200-serien, også er det 272 som har høyest båndbredde uten å koste veldig mye mer enn 242, og S-en står for innebygget signalgenerator. Dette er oppladbart med USB og holder overraskende lenge på batteriet.
Med den innebygde signalgeneratoren kan du i prinsippet gjøre hele jobben med denne også.

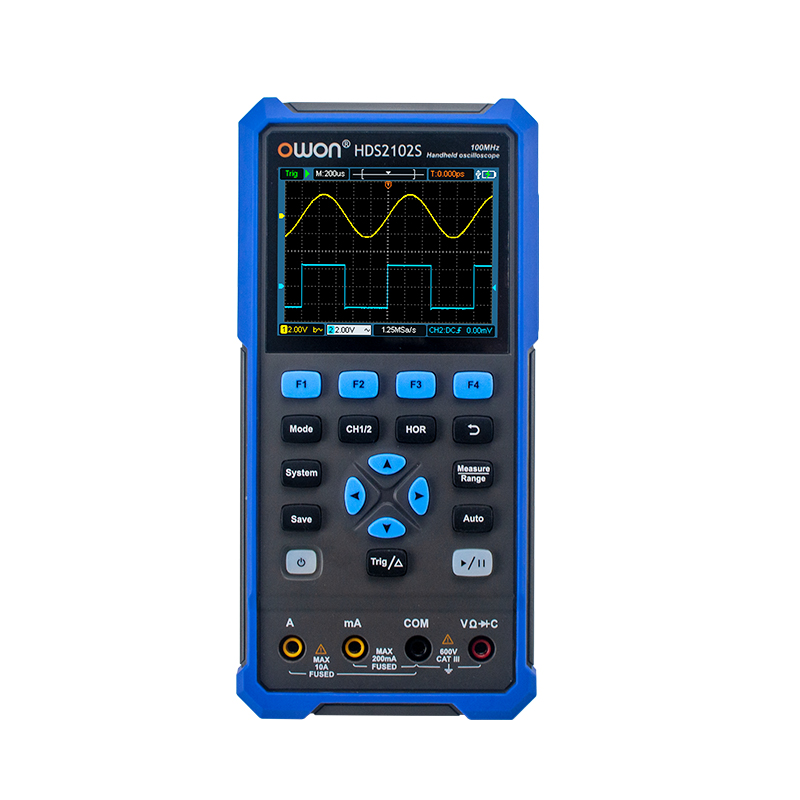

Vis vedlegget 885468
HDS200
www.owon.com.hk
Jeg har en selvstendig signalgenerator, og jeg foretrekker å ha det fordi jeg opplever at det gir meg bedre workflow.
@Armand ler av meg for det, men det er greit for jeg er blitt så vant til det. Men den jeg endte opp med er en Uni-T som er veldig bra, det er en 1000-serie-modell jeg har. Imidlertid er den litt stor og klumpete, og trolig bare med unntak av max utgangsspenning så virker 900-serien, som er mye mer kompakt, å være et bedre valg. I tester leverer den lavere forvrengning og brukergrensesnittet virker å være et hakk finere. Rett og slett et litt mer moderne produkt som jeg skulle ønske jeg hadde gått for i stedet.

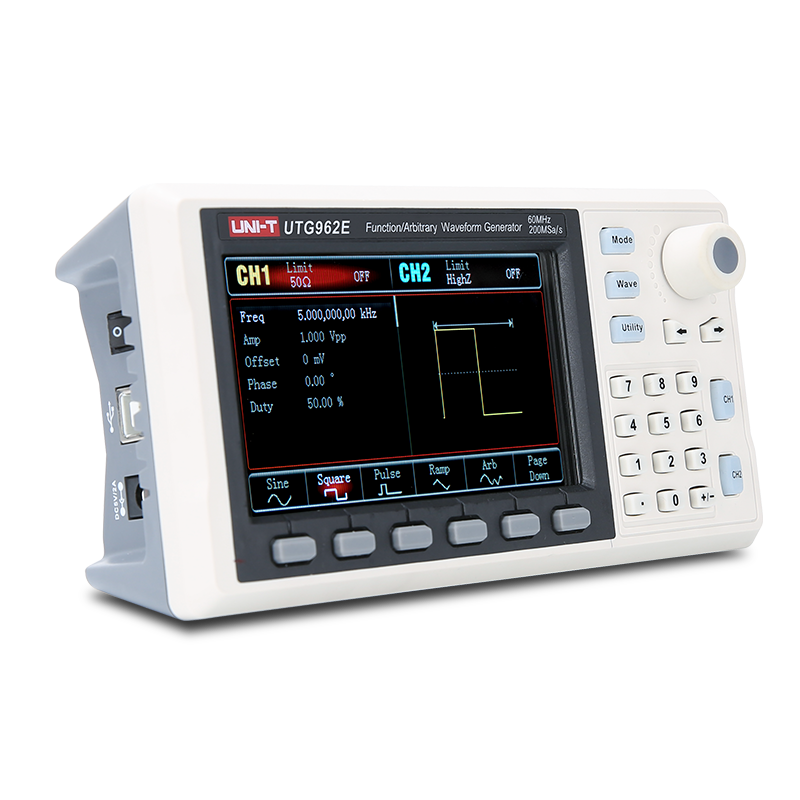

Vis vedlegget 885470
The UTG900E Series is a handheld mini economical, high performance,arbitrary function waveform generator.It provides a unique and mostcost-effective solution for electronics enthusiasts with the minimumresolution up to 1μHz, mini size and light weight to our most affordableline of gener
instruments.uni-trend.com
Jeg tror, ut fra det du skal gjøre, at du vil få gode resultater med alle de nevnte alternativene. Dersom du er spesielt ute etter å bruke triggerfunksjonen ville jeg gått for kombinasjonen picoscope + Uni-T. Årsaken er at det er litt styr å trigge signalgeneratoren både i Picoscope og i OWON uten at det forstyrrer oscilloskopet. Har du generatoren ved siden av løser dette seg mye lettere. Jeg synes også oppsett av trigger i Picoscope er genialt og mye enklere enn å måtte bla i menyer. Det hører imidlertid med til historien at OWON har en software til det håndholdte scopet som jeg ikke har testet ennå.
Også bør det nevnes at Uni-T har en hel range med ulike scope de også, og de virker å være veldig fine. Om du skal ha løse dingser vil jeg anbefale deg å bruke litt tid på å se videotester av ulike produkter. Det finnes veldig mye der ute som er helt avsindig bra til nesten ingen penger. Om du vil ha noe so kjører på PC ser jeg ingen grunn til å se på noe annet enn Picoscope.
Og om du vil gjøre det enklest mulig er det bare å kjøre på med Picoscope 2204/05 og Uni-T UTG900-serie, for eksempel 962. Det er billig, lavrisiko og mest sannsynlig ekstremt bra ift behovet.
