Planlegging av DIY-rack - innspill på tegninger og idé.

[clvn]

Hei.

Funderer på å lage meg et nytt rack, og kunne tenke meg litt innspill på planene mine. Det er langt fra sikkert at jeg starter på dette, og det vil ta tid om jeg gjør det, da det kan bli litt dyrt, og jeg ikke har så mye utstyr selv.

Materialene jeg vil bruke er:

• jern, stål eller aluminium
• stein (en mørk polert type)

Vil feste et tyng lag gummimateriale på alle de trekantede steinfestene i metallvinklene for å passe på at metallet aldri kommer i direkte kontakt med steinen. Vil også feste gummiknotter eller noe spikes-lignende under metallplatene under vinkelene for å ikke sette metallet rett ned på gulvet.

Her er ihvertfall to forskjellige "modeller" jeg kunne tenke meg å bygge:

Modell 1:
2*120x50x2cm brede steinplater.
60,5cm høyt, 129cm bredt, 59cm dypt.
Alt vinklene er på 10cm*10cm (0,5cm tykt)

Fordeler: Enklere å bygge, mindre sveising
Ulemper: Større steinplater som kan bli dyrere(?), muligens mindre solid.

Modell 2:
2*120x50x2cm brede steinplater.
60,5cm høyt, 159,5cm bredt, 59cm dypt.
Alt vinklene er på 10cm*10cm (0,5cm tykt)

Fordeler: Litt mindre steinplater(billigere?), flere bein å stå på (stødigere)
Ulemper: Mer sveising

Vil dette bli et bra rack? Vil det tåle mye? (er litt skeptisk til hvor mye steinen vil tåle) Hvor mye vil jeg måtte regne med å betale i materialkostnader? (sveising fikser jeg privat)



[aair]

Hvor mye vil jeg måtte regne med å betale i materialkostnader? (sveising fikser jeg privat)

Jeg hadde nesten samme prosjektet på gang for noen måneder siden. Det som fordyret prosjektet var at man måtte kjøpe hele lengder av aluminiumsprofilene. Jeg har liggende det du trenger av materialer.

Du har pm!

Mvh, Knut



[clvn]

Har nå oppdatert tegningene litt. Var i en butikk som selger stein idag, og fikk vite at han anbefalte noe tykkere, så nå er steinplatene 4cm tykke. Har også lagt på en ekstra steinplate, for å kunne holde fremtidige effektforsterkere o.l. Hva synes dere om de nye tegningene kontra de gamle av modell #1?



[room]

Bare et spørsmål. Skal steinplata festes til aluminiumsvinklene eller skal de bare hvile. hvist ikke er tilfelle så er jo steinplatene tunge og beina ser stødig ut?



[aair]

Jeg synes dette ser veldig bra ut. Men blir det ikke ustødig med 40 mm stein dersom det kun skal hvile på racket? Har du vurdert å forbinde de horisontale støttene nederst med hverandre for å stive opp racket?

Du har forresten pm!

Knut



[tore_v1]

Jeg har ingen teknisk erfaring ifb hva materialer tåler og ikke, men jeg ville kanskje vurdert å laget rammer til steinplatene for å sikre disse.

Rammene trenger bare støtte under steinplatene på siden, og heller være "låst" i hjørnene, men med riktig materialer vil dette bli meget pent. Det finnes en tråd her med link til et par produsenter som lager steinplater.

Rimelig granitt e.l.

Om du da plasserer steinplatene på foringer av typen støtdempene plater fra nordost, som jeg selv har under min sub, så vil du få løftet platene fra underlaget.



[wilbur-x]

Hvordan vil du feste 3-kantene inne i profilen ?
Ved sveising (spes. alu) vil det bli vanskelig å maskere strukturendringen i overflaten som varme og krymp vil gi.
Bruker du syrefast stål må du også syrebeise overflatene før videre slip/polering.
Tror den enkleste veien å gå uten omstendelig overflatebeh. er skruer, f.eks nedfelte torx eller umbraco.



[clvn]

room: Hadde ingen planer om å feste det på noen måte. Vil tro vekta av platene vil få beina til å stå dønn stabilt. Vil antagelig ha tynn gummi (sykkelslangebiter?) mellom metallet og steinplatene, for å ikke få vibrasjoner og sånt overført. Er også greit at det ikke bli en glippe på en millimeter sånn at steinen kun hviler på tre av de fire trekantfestene i aluminium.

tore_v1: har vært inne på tanken med å lage noen rammer til platene, men vil helst unngå det. Tror det vil være estetisk penere å ha steinplatene "flyvende" i lufta uten noe under. Vil ha et så minimalistisk utseende som mulig. Om det ikke blir forsvarlig å ha platene rett i aluminiumsstolpene så må jeg jo se på en annen løsning, og da blir det aktuelt å se på en aluramme av noe slag til platene.

wilbur-x: Dette var veldig nyttig info for meg, da jeg ikke kan noe om metallers oppførsel ved sveising o.l. Så du mener at den måten det ville blitt penest og enklest på er å bore hull i L-profilene, og gjenge tilsvarende hull i de trekantstykkene? Har aldri gjort noe slikt før, så her lønner det vel seg å få hjelp av noen som har drevet med slikt. Vil det holde med fire kraftige skruer inn i hver trekant?

Takker for innspill folkens, setter pris på de!



[wilbur-x]

Bruker du litt godstykkele i bena kan du kanske slippe unna med punktsveis.
Er sveisehjelperen din erfaren, bør ikke dette by på problemer.



[clvn]

Aluminium er nå kjøpt inn ("restene" fra aair sitt rack-prosjekt). Vil ta noen uker før jeg får kuttet de til i riktig lengde (60cm høyde per vinkel), men prosjektet er difinitivt en realitet! Driver nå og måler opp i riktig lengde, samt dekker hele lengdene i maskeringstape for å ikke få flere riper.

Godstykkelsen er 10mm på både L-vinklene og de flate profilene, vil det holde til å gjenge hull og feste med solide skruer?

Hva slags muligheter har man til å gjøre overflaten pen på aluminium med småriper og merker? Sandblåsing? Pussing med maskin? Anodisering? Og hvordan vil resultatene bli av de forskjellige metodene?



[wilbur-x]

Med denne tykkelsen kan du sveise, pusse og deretter anodisere.
Ring til SAPA for opplysninger om krav til overflate før anodisering (og farger).
Skal du ha noe holdbart, bør du anodisere til 15 um.
Anodiseringen er det siste trinnet (ingen bearbeidinger i alu etter dette).



[aair]

Aluminium er nå kjøpt inn ("restene" fra aair sitt rack-prosjekt). Vil ta noen uker før jeg får kuttet de til i riktig lengde (60cm høyde per vinkel), men prosjektet er difinitivt en realitet! Driver nå og måler opp i riktig lengde, samt dekker hele lengdene i maskeringstape for å ikke få flere riper.

Godstykkelsen er 10mm på både L-vinklene og de flate profilene, vil det holde til å gjenge hull og feste med solide skruer?

Hva slags muligheter har man til å gjøre overflaten pen på aluminium med småriper og merker? Sandblåsing? Pussing med maskin? Anodisering? Og hvordan vil resultatene bli av de forskjellige metodene?

Hva med å bruke monteringsmutter og maskinskrue til å feste hyllevinklene i stedet for å gjenge?

Skal man anodisere så må overflaten være helt slett og fri for riper eller så vil dette synes igjennom. Jeg endte opp med å slipe ned aluprofilene så godt det lot seg gjøre for deretter å pulverlakkere delene i sort.



[Hugo_B]

Sjekk denne

http://www.meridianunplugged.com/ubbthreads/ubbthreads.php?ubb=showflat&Number=77555#Post77555

Hugo



[clvn]

Takker for innspill, alle tre!

wilbur-x: Da blir det nok det jeg går for (sveise, pusse og deretter anodisere). Tror det er det som vil bli mest solid, og kanskje penest også.

aair: Tror ikke det blir helt bra å bore på langs i aluminiumen som er 1cm tykk. Da må vel de monteringsmutterne være veldig små (eller), og vet ikke helt hvordan det blir i praksis.

Hugo_B: Takker for link. Skal lese tråden hans i morgen på jobb

---

Mulig jeg får kuttet aluminiumet i neste uke en gang. Skal knipse noen bilder når det er blitt gjort ;D



[clvn]

Har nå fått levert profilene til kutting og sveising, og dette skulle bli gjort innen høstferien, altså om to uker. Han som skal veise dette lager egne biler og motorsykler fra ramma og opp, så jeg føler meg ganske trygg på at dette blir bra!

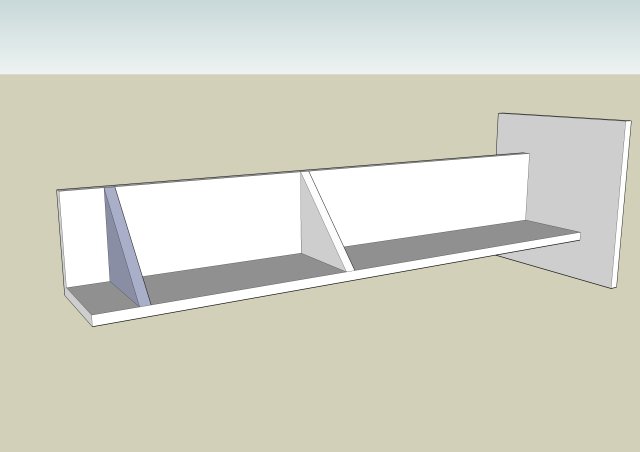

Legger ved en liten skisse over hvordan de trekantbitene skulle sveises inni. Det vil bli 17cm mellomrom på den øverste hylla, og 31cm på den nederste.

Kommer med bilder med en gang jeg har noe å vise frem!



[clvn]

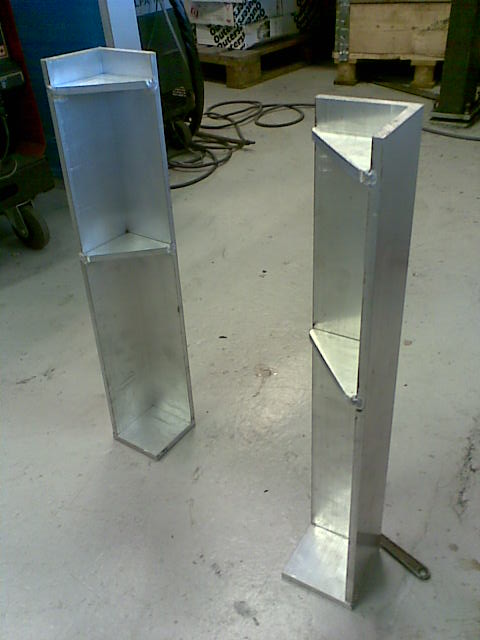

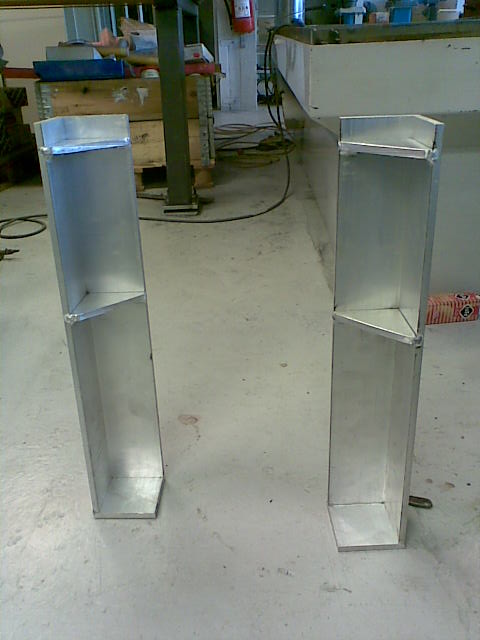

Da har sveisinga blitt gjennomført, og resultatet ble veldig bra ved første øyekast! Føttene ble mindre enn planlagt fra starten av, men tror den vil holde seg stabil med denne foten også. Finishen ser ikke bra ut, og de har masse riper, men han som tok sveisinga var sikker på at det ville bli helt borte med litt sliping og polering ;D

Noen mobilbilder for å vise litt:



[clvn]

Nå blir det bedre, ja. Fortsatt litt småriper og merker, men det er mer eller mindre umulig å få bort. Er nå halvferdig med en av de fire stolpene, og det kommer til å gå mange timer til før de er ferdige.

Vad tycks?
