prosjekt Scan-Speak

[audiosan]

Da var prosjekt Scan-Speak godt igang. det er et 3-veis MTW opsett med 2stk scan-speak
21W 12555 basser (12ohms utgave). 18W 8545 mellomtone og D2905/9300 diskant.
ettersom kassevolum og utforming ikke er utprøvd så valgte jeg å bygge med 22mm spon i første omgang.
kassevolum ligger på ca 92liter. minus 6liter til mellomtone og diskant kammer. og 7 liter
til delefilterkammer i bunn, som også skal sandfylles når den tid kommer.



[audiosan]

bilder sier mer en 1000 ord



[audiosan]

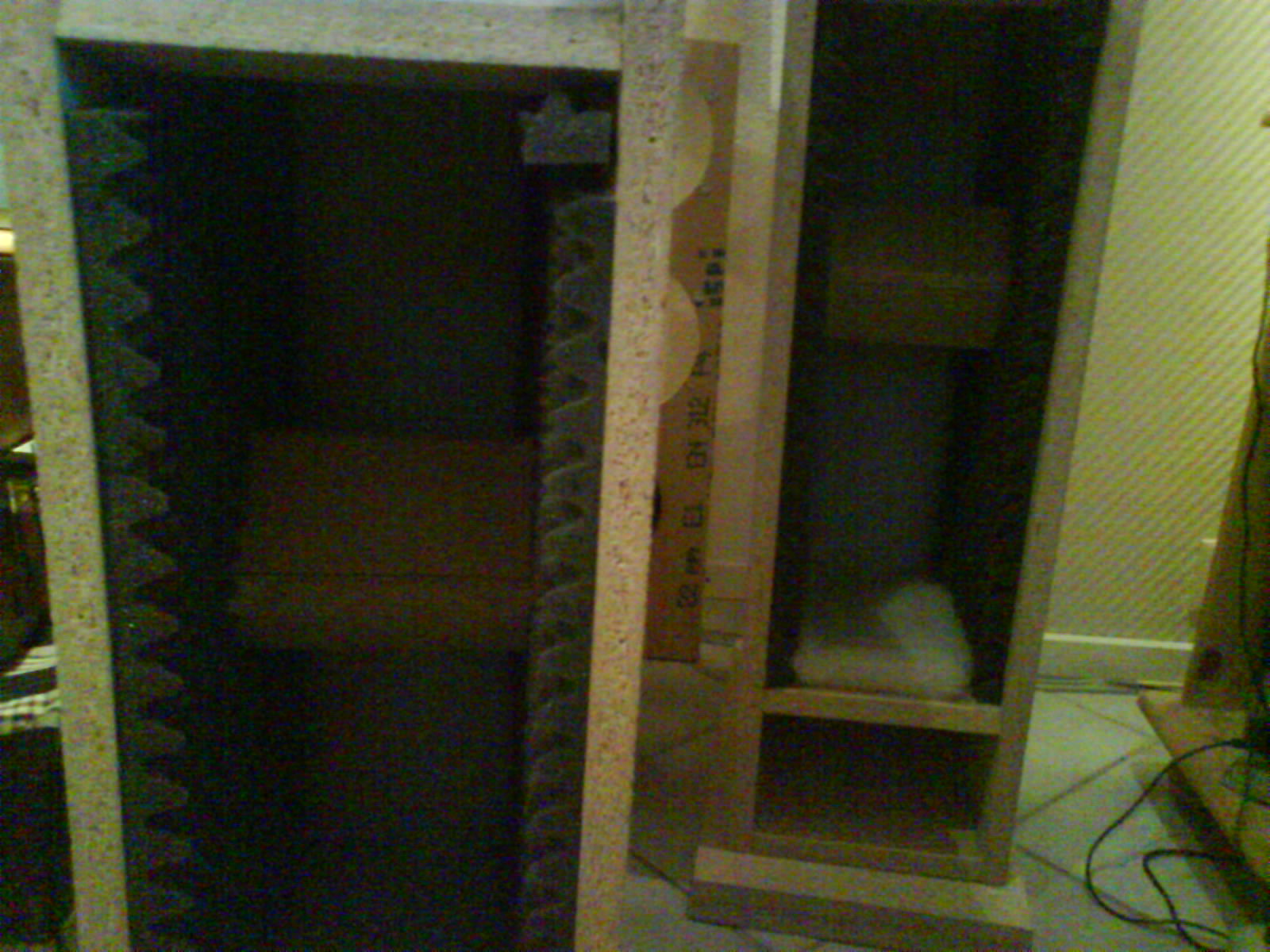

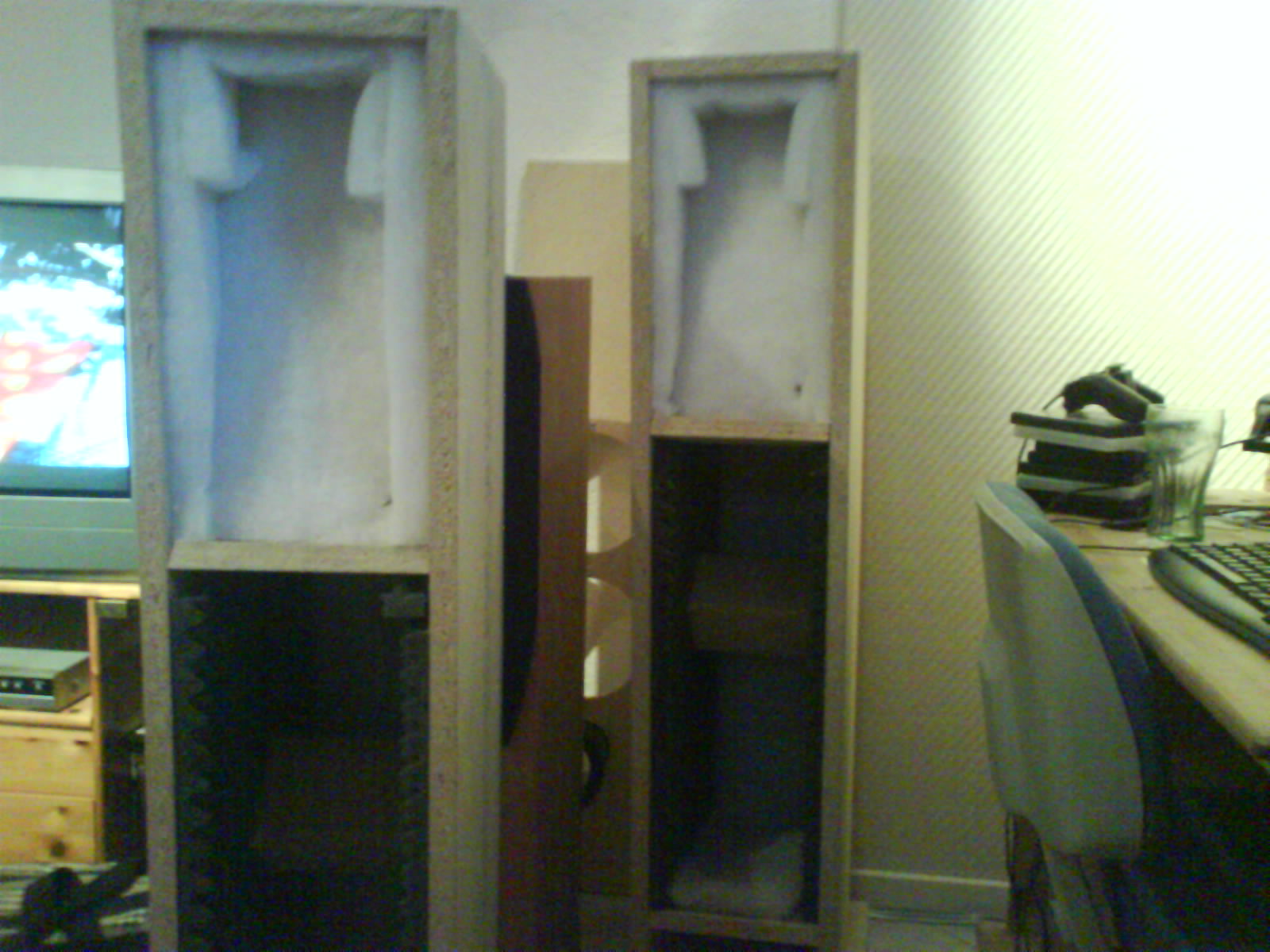

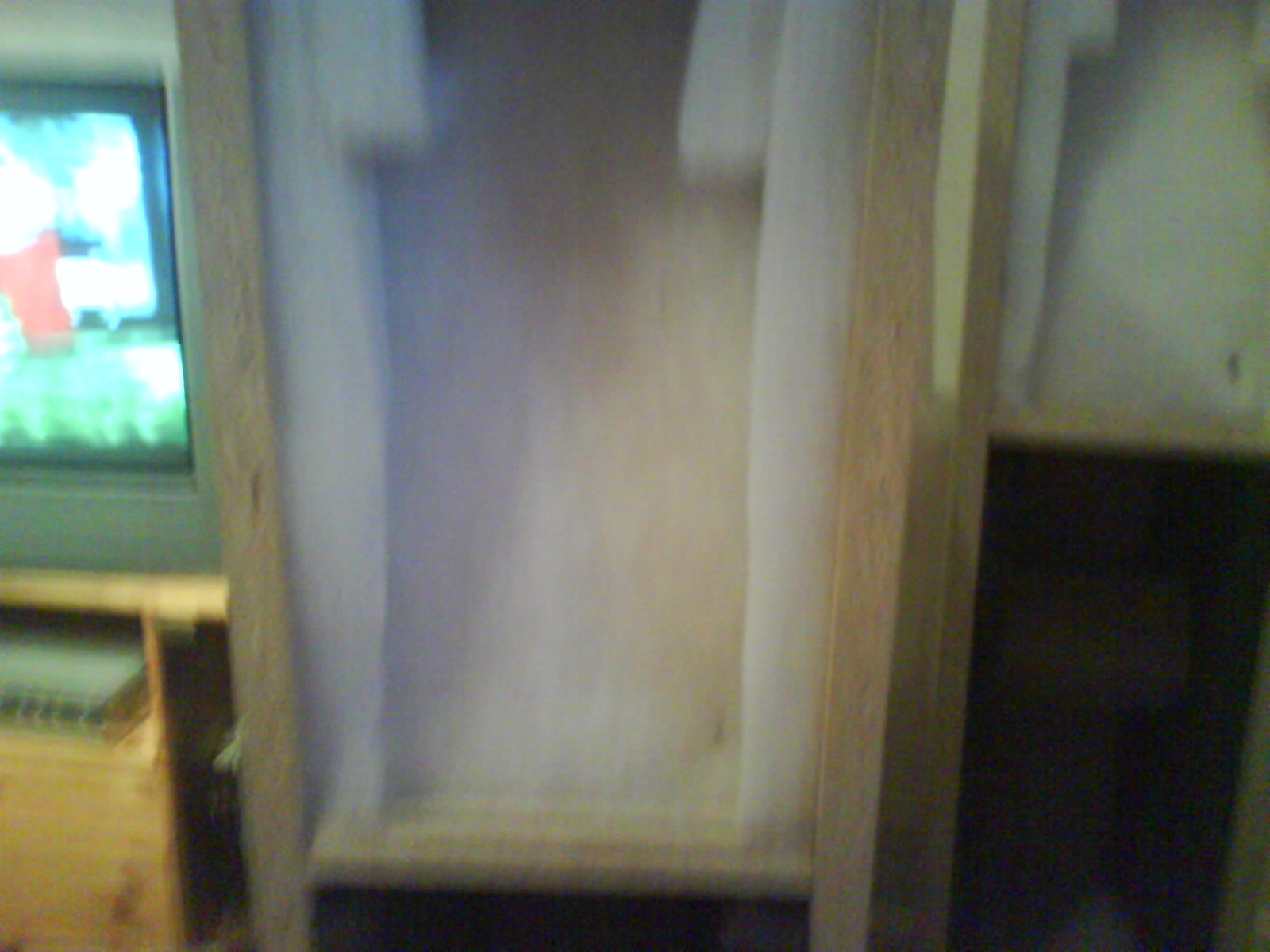

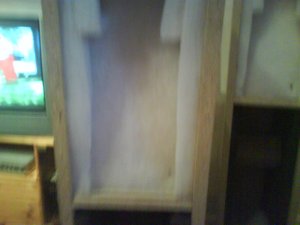

her er all demping på plass. det ble desverre ikke tatt bilder tidliger i byggeprossesen



[audiosan]

bassene på plass for prøving. dynavoice'ne ble små i forhold.



[Snickers-is]

Handlet basser på Tonart?



[audiosan]

Handlet basser på Tonart?

jepp.



[audiosan]

litt sparkel må til.



[audiosan]

dedikert kammer til delefilter, som også skal sandfylles.



[Lars.N]

Hei

Bra prosjekt audiosan blir morro å følge framdriften.

Mvh

Laban



[audiosan]

hei laban. ja det virke te å ha potensiale. delefilter kompnenta e bestilt no. vente i spenning



[audiosan]

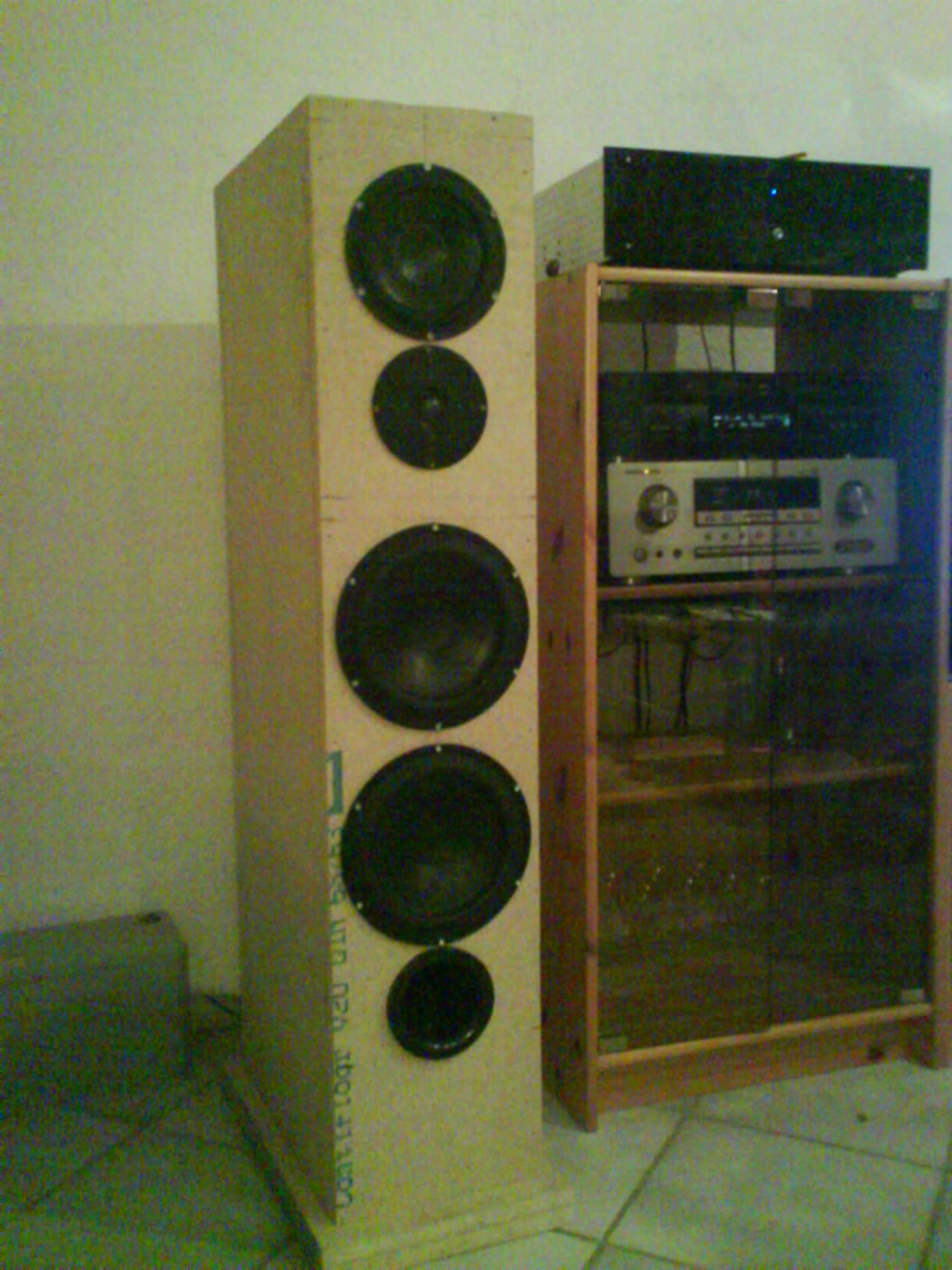

her e alle elementa på plass. blir prøvespilt med delefilter fra celestion høytalera akkurat no.



[mteinum]

Det var noen store bokser Hva er dimensjonene?



[audiosan]

dem e ikke små nei. 122 høy. 25 bred og 45 dyp (sokkel e 30 bred og 50 dyp)



[audiosan]

i dag kom det en spennende pakke i posten. ka kan det vær tru?



[audiosan]

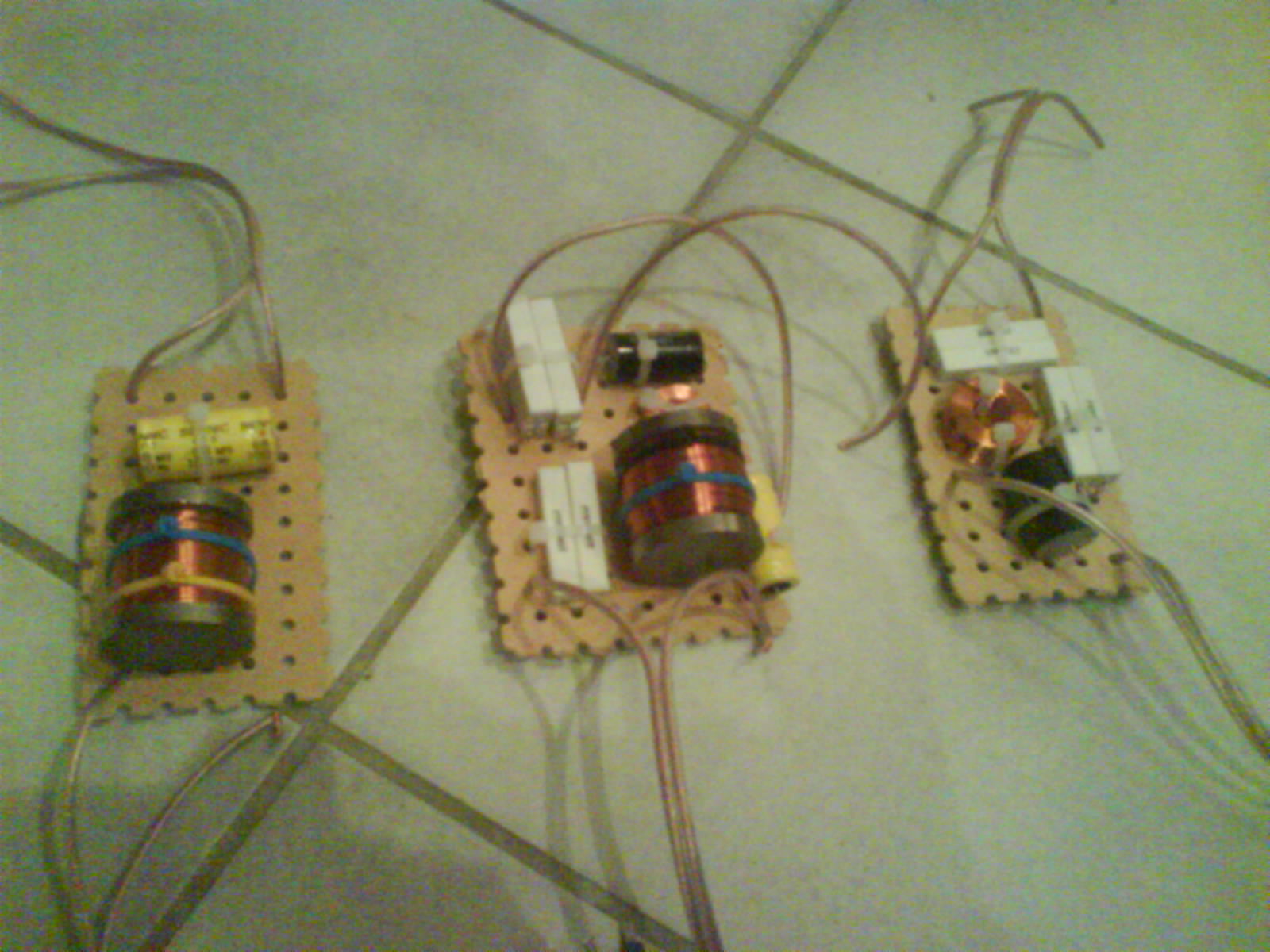

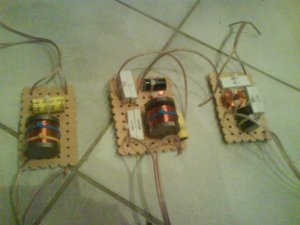

det va delefilter komponenta hopp i taket. he he



[audiosan]

og vips, så va alt på plass. he he. en laaang vips.



[mteinum]

Så juksar me litt.........

Det der tok jo ikke lange tiden.

;D



[audiosan]

he he. ja vi tok en liten sånn en. nei det tok nok litt lenger tid ja. ble 4-5 tima alt i alt. med planlegging av layout
og feilsøking, grunna en manglende kabelbit i mellomtone filter.



[Lars.N]

Åssen låter det da audiosan



[audiosan]

hei laban. jo det spille veldig godt. veldig luftig og naturlig.
må si delefilteret vart overaskende bra te å vær utgangspunkts filter.
litt justeringa må vel te, men resten av elekronikken må på
plass først.



[draapen]

Dette blir morsomt utover tror jeg...elsker sånne tråder,det er uffattelig tilfredstillende å bygge sine egne høyttalere...



[audiosan]

ja det e æ enig i gitt det blir litt mer spesielt enn om en kjøpe ferdig ja.
