PV10. Så langt jeg klarer å dra den... tror jeg...

[James]

Mange kjekke tråder med oppgraderingstips her. Så derfor tenkte jeg at jeg skulle vise noen bilder av min ynlingskomponent. Nemlig Conrad Johnson pv10 (BL).
Jeg liker den fordi den låter ganske bra uten å gjøre noe som helst. Den er enkel med få komponenter. Derfor lett å gjøre oppgraderinger. I tillegg har man rikelig med plass i versjoner uten riaa. Og best av alt. Den kan bli så uendelig god med litt jobb.

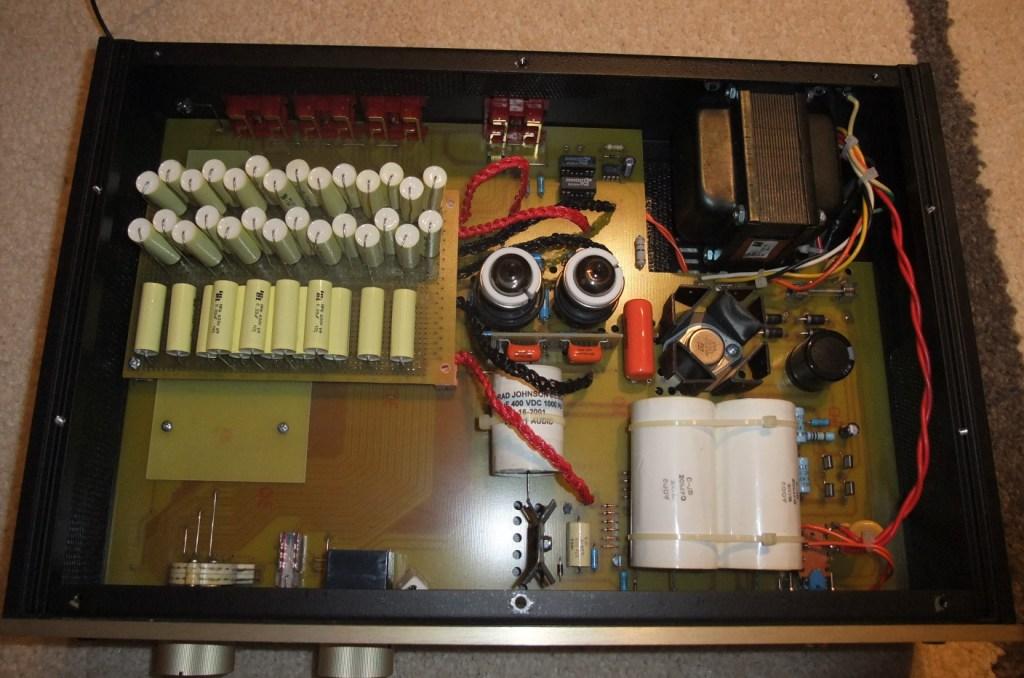

Så her er den. Tung som bly. Og rimelig tettpakket ;D:



[James]

Huff her ble mye tull med nedlasting av bilde....

Prøver igjen:

Så hva har jeg gjort?

Først punkt på listen var å gi den nettbrønn og dempe kassen med bitumengummi. Har også skiftet kabel fra bryter og frem til kort med Furutech.

Første test med utgangskondensatorer såg slik ut :

Jaja...



[James]

En klar oppgradering i forhold til orginale litt late linjekondensatorer. Men slike små "luser" på 0,1 uF tåler hverken mye varme fra loddebolten, eller spenninger siden de bare var 160V... En lus kortsluttet med et smell og ene kanalen falt ut. Derfor ut med denne løsningen.

Neste forsøk er småkondensatorer på 0,33 uF i paralell på kretskort. Denne gangen er verdiene øket ca. 20% fra orginalverdien.

Ser slik ut:



[James]

Min versjon fra 2006 var vel en av de siste produserte PV10'er. Den har bedre, dypere og mer dynamisk bass en tidligere versjoner jeg hadde og hadde hørt. Men den var også slankere og spissere. "Kaldere" i lydsignaturen.

Denne oppgraderingen ga en stor løft i gjengivelse av mikrodetaljer. I tillegg en stor oppgradering i bassnivået. Ga langt dypere bass. Så merkbart at konemor måtte kommentere. Og det vet alle, -da har det skjedd noe!

Men alt falt ikke på plass. Synes fortsatt at den hadde den sibilante toppen. En kikk på baksiden av printkortet viste at det var lasket over noen småkondensatorer over alle kondensatorer for å "piffe"opp litt. Bort med dem. Og vekke var den hissige diskanten. Ahh....silkemykt.

Liggende kondensatorer er til 4 uF kondensator i strømforsyningen.

Oppglødd av suksess tok jeg oppdraget med gjøre samme jobben på en kompis sin pv10. Men han forlangt at jeg skulle ta den helt ut....

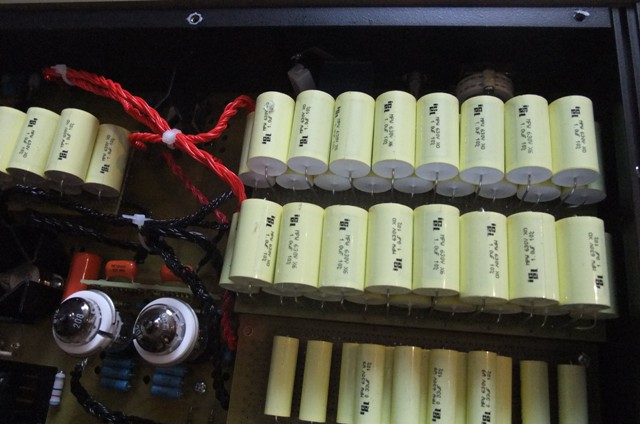

Et slik kort ble produsert for å erstatte 2 x 20 uF i strømforsyningen:



[James]

Knallsuksess.

Mer av alt positivt i lydbilde. Gjennomsiktighet, ro, dynamikk. Leksen ble som for mange tidligere. Strømsiden skal man ikke ignorere.
Samme kort ble lagt til min. I tillegg måtte også siste linjekondensatoren på 13,5 uF gjøres noe med. Ble plass der de store 20 uF kondensatorene stod.



[James]

Da var det vel ikke så mye mer å ta tak i for en amatør som meg?
.....står jo en elektrolytt i strømforsyningen... 4700 uF/50V.
Kan sikkert bytte den? Loddet inn Blackgates i Tentlab'en min. De er bare knallgode. Men umulig å få tak i den verdien jeg trengte. Vurderte en del alternativer til en hyggelig herremann her på sentralen legger ut 8 stk 1000 uF/50V!

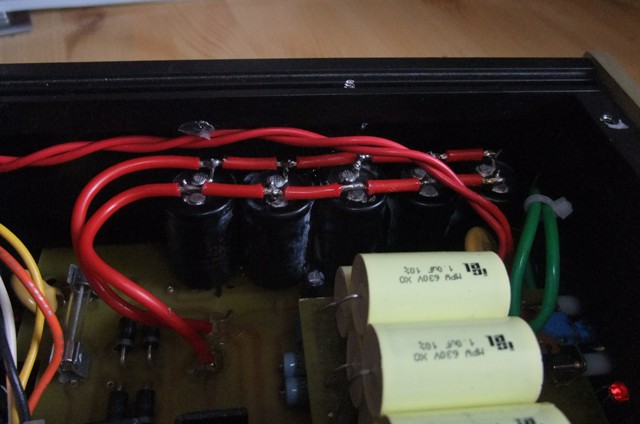

Så her er de på plass. Brukt Furutechkabel til å paralellkoble dem. Limt inn i siden på kassen.



[James]

Siste punkt på listen var å få på plass en skikkelig jordingskontakt til platespilleren.

Når det gjelder rør. Jeg har alltid foretrukket Mullard sine M8136. Men det var før jeg fikk tak i Telefunken ECC 802S Dette er uten sammenligning de beste rørene jeg har hatt i mitt oppsett. Og de står og koser seg i PVen min nå.

Ja det var det. Håper noen syntes det var litt interessant da .



[Cobra2]

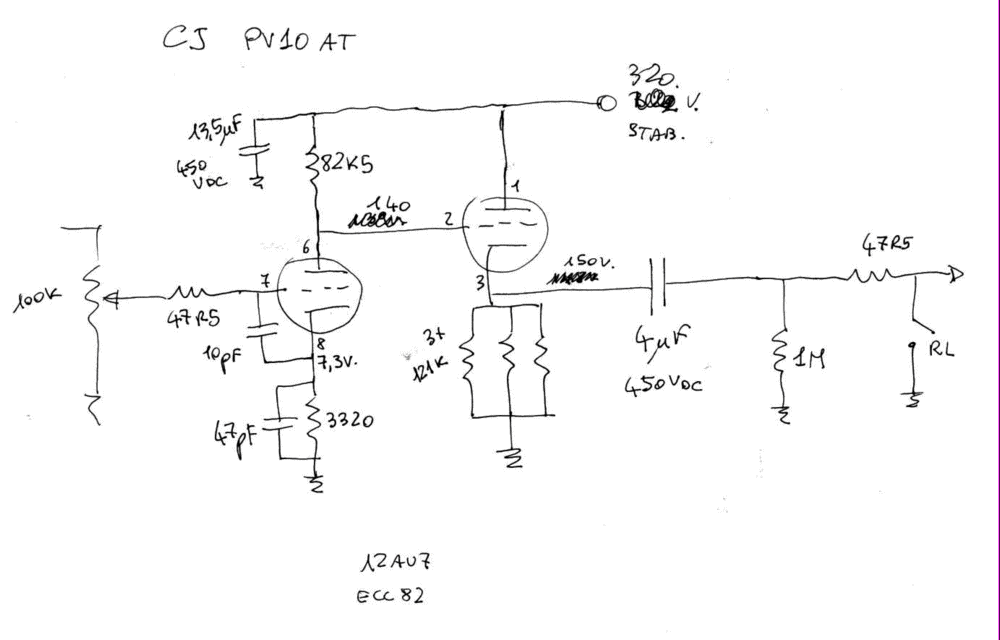

Skjema... (fra nettet)
Prøv med 12BH7(A) !



[James]

12BH7

Ja, det er jo litt forskjell fra PV10AL som har oppgitt 12AU7. Aldri prøvd det. Hmmm. Finnest det noe gode rør i den typen da?



[Audiomix]

Hvis du skulle få alvorlige problemer med lyden er dette en sikker løsning:
RCA Clear Top.



[Vapor]

Hvis du skulle få alvorlige problemer med lyden er dette en sikker løsning:
RCA Clear

Jeg kjøpte to av disse hos Motron til min PV11 for ett år siden, men de røk fort ut igjen, det ble mye høyfrekvente lyder i ene kanalen..

Spiller nå med Mullard ECC82..låter bra og ingen mikrofoni ;D



[James]

Hvis du skulle få alvorlige problemer med lyden er dette en sikker løsning:
RCA Clear

Jeg kjøpte to av disse hos Motron til min PV11 for ett år siden, men de røk fort ut igjen, det ble mye høyfrekvente lyder i ene kanalen..

Spiller nå med Mullard ECC82..låter bra og ingen mikrofoni ;D

Har vel et sett RCA Cleartop i samlingen uten at jeg vurderer å gå over til dem .
Har også hørt tidligere at folk har problemer med mikrofoni med RCA. Det har jeg aldri hørt med Mullard. Men Mullard med samme typebetegnelse låter ganske forskjellig hvis man tester dem opp mot hverandre. Det har jeg gjort. Alt fra ganske ordinære til magiske. Mao litt flaks må til.



[Norlenning]

Litt av ei oppgradering du har gjort den der får neppe åndenød med det første ;D Står det ALPS-volumpot i den? I så fall,skaff en attunator! Monterte inn en AN-att i min Copland,det ble faktisk en god del bedre,renere lyd for å beskrive det med et ord 8)

mvh Filip



[James]

Sjekkes ut. Spørs om jeg våger å lodde mer i den nå på en stund .
Skal få spilt seg litt inn, så må jeg sjekke litt om den rett og slett ble litt for mye av det gode i bassen etter siste Blackgates. Har aldri hørt mine Quader spille ned på di nivåer før. Men må først få sjekket i et annet system.

Mvh



[Audiomix]

La den få litt tid på seg. Black Gate er kjent for å være trege i starten.
Tror nok ikke det har blitt for mye av det gode noe sted. Bare litt tilvenning som skal til.



[KJ]

Jeg har tidligere hatt god erfaring med å ta trafo og likeretting ut av «signalboksen». Den eksisterende likerettingen kan antagelig med fordel stå igjen som polaritetsbeskyttelse mot dumheter. Det gir deg hen hel ekstra boks å fylle opp! Av bildene ser det dog ut som trafoen er rimelig godt avskjermet mht «løse» magnetfelt, så det er muligens ikke veldig mye å hente i PVen på å flytte bare trafoen.

mvh
KJ



[James]

Blackgatene ble kjøpt brukt. Så de har nok brent seg inn. Men om strømmen går samme vei som sist, er vel tvilsomt. Hørte en stund på den i går. Nyere plater med mye og lav bass. Bassen er ikke feit. Bare går bare uttrolig dypt til å være på mine høytalere. Har hatt slik bass en gang tidligere. Og det var med UR Simply 845 som hadde fått ny inngangstrafo og doblet kondensatorverdien i strømforsyningen.

Har tenkt på om jeg kunne skjermet trafoen. Det har jeg plass til. Men likerettinga?
Hva med trafoen i seg selv?



[andreas]

Hva med trafoen i seg selv?

Er nok ikke så mye å hente på å skifte den, tror jeg. Typen er ihvertfall riktig. Legg hånda på metallet og kjenn på temperaturen. Er den "god og varm" (ca 40C) så betyr det at den har det helt fint med jobben sin. Er den glovarm (70-80C) betyr det at den strever litt og da kan det kanskje være noe å hente på en større en.



[Audiomix]

Jeg har tidligere hatt god erfaring med å ta trafo og likeretting ut av «signalboksen». Den eksisterende likerettingen kan antagelig med fordel stå igjen som polaritetsbeskyttelse mot dumheter. Det gir deg hen hel ekstra boks å fylle opp! Av bildene ser det dog ut som trafoen er rimelig godt avskjermet mht «løse» magnetfelt, så det er muligens ikke veldig mye å hente i PVen på å flytte bare trafoen.

mvh
KJ

Hvis jeg ikke husker mye feil, har denne trafoen det helt fint. Den er nok bare skjermet. Ikke dobbelt skjermet.
Ved å flytte trafo og likeretting ut, fjerner du både magnetiske og elektriske felt som kan forstyrre.
C-J gjør sjelden feil og i dette tilfellet kan det godt tenkes at de har gjort alt riktig
Hvis du kan se om eventuell rest støy skyldes 50/100 Hz, kan det muligens være noe å hente på en slik utflytting.



[KJ]

...
Hvis jeg ikke husker mye feil, har denne trafoen det helt fint. Den er nok bare skjermet. Ikke dobbelt skjermet.
Ved å flytte trafo og likeretting ut, fjerner du både magnetiske og elektriske felt som kan forstyrre.
C-J gjør sjelden feil og i dette tilfellet kan det godt tenkes at de har gjort alt riktig
Hvis du kan se om eventuell rest støy skyldes 50/100 Hz, kan det muligens være noe å hente på en slik utflytting.

Om ikke «alt», så ser det ut som CJ har gjort mye riktig, og en utflytting av likeretter og trafo er antagelig heller marginal. På den andre siden, når «alt annet» er gjort og det ikke er plass til mer ...

mvh
KJ



[James]

Det som gjenstår er egentlig bare å få testet hvor god den egentlig er. Det hører man først når man setter det sammen med noe skikkelig bra utstyr. Jeg har jo testet den mot langt dyrere og nyere CJ forforsterkere. Og i det selskapet har den overlegen synes jeg. Men hadde vært gøy og sett den sammen med en pre der den får skikkelig bank ;D.



[Norlenning]

spørs om den får bank da,disse preampene skal være grisbrae musikkformidlere og husk at Blackgate krever laaang tid

mvh Filip



[FatmanFlump]

Det er noen rimelig sinnsyke moddebilder du har lagt ut her. Jeg er dødsimponert.



[FatmanFlump]

Huff her ble mye tull med nedlasting av bilde....

Prøver igjen:

Så hva har jeg gjort?

Først punkt på listen var å gi den nettbrønn og dempe kassen med bitumengummi. Har også skiftet kabel fra bryter og frem til kort med Furutech.

Første test med utgangskondensatorer såg slik ut :

Jaja...

J***a digg, ser ut som noe fra Star Wars



[James]

Takker. Blitt veldig bra synes jeg.
