Sentec SE 77 forforsterker

[liliya]

Regner med at det er flere ev leserne på vintage-tråden som kjenner denne svenske klassikeren, Sentec SE 77,

fra syttitallet.Særlig de av dere som er (var) ivrige DIYere. Dette var mitt andre selvbygg. Skjønt selvbygg er vel å ta litt hardt i, da jeg valgte ferdig montert print.
Som flere av mine mange selvbygg, endte denne som så mange andre på loftet. Den gang hadde jeg kanskje en noe ukritisk tro på at nye ting var bedre. Forforsterkeren ble forøvrig beskrevet og testet i ærverdige Radio och Televisjon med fint resultat. Artikkelen har jeg gjemt på.

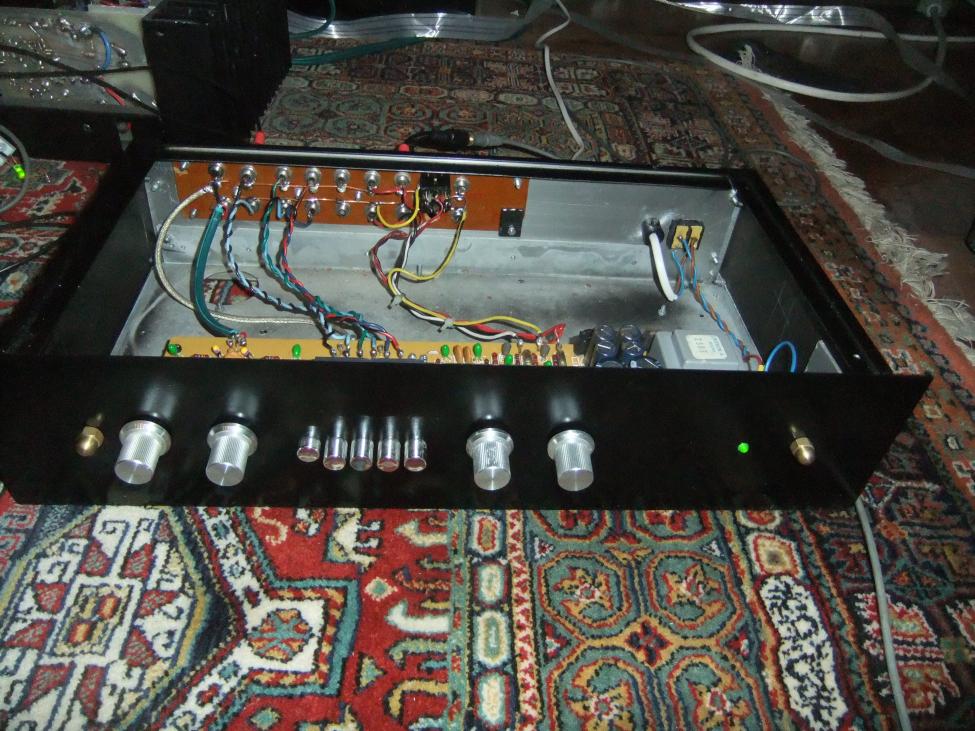

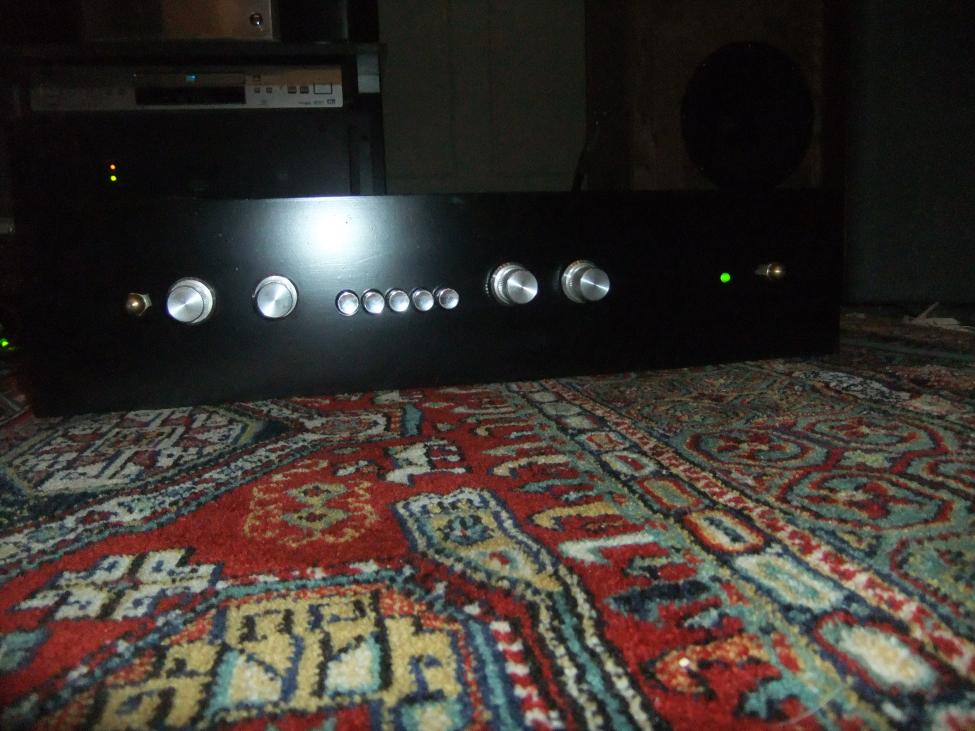

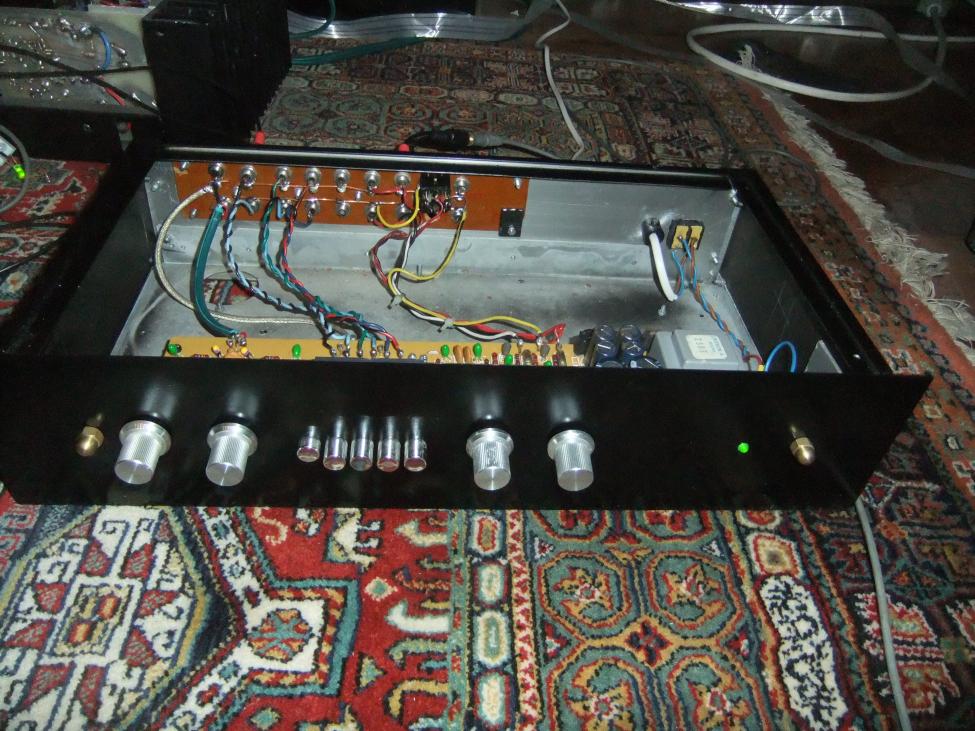

I forbindelse med at jeg har bestemt meg for å rydde opp i ” lageret” mitt av selvbygg, har jeg børstet støvet av denne, selfølgelig ikke uten å gjøre noen oppdateringer:
1. Alle lytter i strømforsyningen skiftet.
2. Strømforsyningen ytterligere forbedret med faste spenningsregulatorer.
3. Alle tantaler/elektrolytter parallelkoplet med bedre kondesatorer.
4. Begge ICer (TDA231) byttet ut med OPA 2134.

Jeg har lytter på reultatet via AKG K701 og K530: Oppløst og fint både i diskant og bass. Litt morsomt er det at det er mulig via bass og diskant kontrollene å endre litt på lydbildet etter egen smak. Tonekontroller har jo i mange år vært ”bannlyst” i Hi-Fi kretser.
Forforsterken vil ikke få noen plass i mitt nåværende anlegg. Jeg har ganske enkelt ikke bruk for den og vil legge den ut for salg her på HIFI-sentralen.

Eivind Stillingen



[Kjell_Kranzberg]

Jag har också en SE 77. Jag skiftade uA739 (TDA231) till NE 5532.
Var du tvungen att ändra värden på några andra komponenter när du bytte till OPA2134?



[Cobra2]

Sentec ljudanl�ggningar
-har visst en komlett pre liggende...+ power-pcb, om noen trenger....



[liliya]

Kjell

Nei, jeg har ikke funnet det nødvendig å gjøre endringer forøvrig da jeg monterte OPA 2134. Ideeene til ombyggingen fant jeg her: Svalander Audio AB - Tips & Fakta
/hifi-tips/elektronik/modifiering_sentec/
Per har vært så vennlig å skrive litt og tipse meg. Han har gått veien om TL 072 til SSM 2139P. Jeg har tidligere erfart at alle de ICer som jeg nevner her, sammen med NE 5532 lett lar seg bytte uten å gjøre endringer. Bygde et elektronisk filter for noen pår siden hvor jeg prøvde alle disse ICene.

Eivind Stillingen



[nittenfemtitre]

Hei.

Artig å se denne på forum. Har selv en orginal SE 77 og TU 77 liggende. SE 77 er den eneste for som har omvent tonekontroller. Ratter mot solen for pluss og omvendt. Skulle gjerne hatt en orginal PA 77 å matche de med. Helst da 50 watt utgaven.

Senere var jeg bruker av hele 8 serien også direkte drevet platespiller. Serien innehold også elektronisk delefiltre og brokoblings boks. Brukte PA 8 også brokoblet. Da mye sammen med Rogers LS 3/5a. Spilte utrolig bra, for til slutt å gå over til monoblokkene ACM 1 og SCA 1.

Sentec folka var grådig flinke. Synd de måtte legge inn årene. Kjekt også å se en SE 77 ombygd.

Hilsen Harald



[liliya]

SE77

Kjell

Glemte å spørre om du har noen kommentarer til "lyden"??

Eivind Stillingen



[nittenfemtitre]

Link til mod: Svalander Audio AB - Modifiering Sentec SA77



[Kjell_Kranzberg]

Kjell

Glemte å spørre om du har noen kommentarer til "lyden"??

Eivind Stillingen

Jodå, både försteget och effektsteget ger en utmärkt återgivning.

Mina bägge är sena Semicon-apparater, alldeles innan Semicon bytte namn till Sentec. På kretskortet i min SE 77 står det "Semicon SE 77 - 2". De är alltså samma som Sentec SE 77 och PA 77.



Jag har modifierat lite...

SE 77:
* I nätdelen och i linje/tonkontrolldelen är alla elektrolyter bytta.
* Alla tantalkondensatorer är borttagna och ersatta med elektrolyter och i signalvägen med polyesterkondensatorer. Nu finns inga elektrolyter eller tantaler i signalvägen.

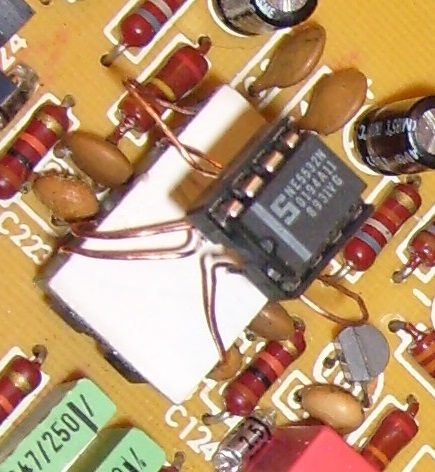

* ICn är nu en NE5532.
* RIAA-delen är orörd. Jag spelar inte vinyl...

PA 77:
* Helt nya effekttransistorer (TIP33/TIP34).
* Alla elektrolyter är bytta.

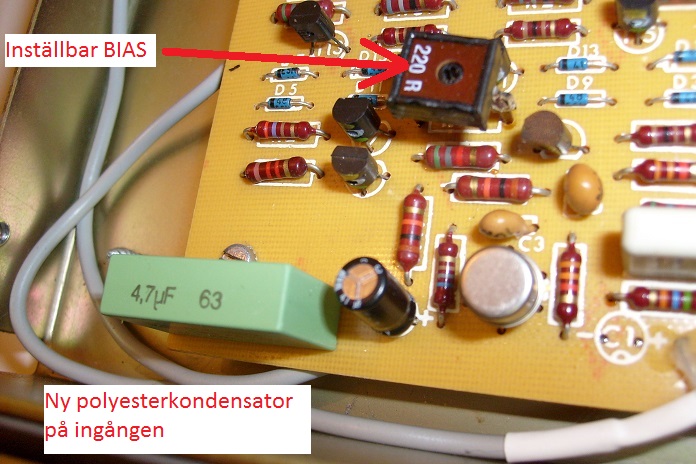

* Alla tantalkondensatorer är borttagna och ersatta med elektrolyter och i signalvägen med polyesterkondensatorer. Som ingångskondensatorer sitter nu en 4,7 uF polyesterkondensator i respektive kanal, istället för de ursprungliga tantalkondensatorerna.
* Tomgångsströmmen; BIAS; har jag gjort inställbar.
* Frontpanelen helt nygjord av mig och svartlackerad. Original frontpanel var mycket sliten, med åtskilliga djupa repor och hack.
* Av/på-brytaren sitter på baksidan av lådan.
* Överstyrningslampan samt original hörtelefonjacket är borttagna.

Jag tycker att kombinationen håller mycket hög ljudkvalité.

M v h



[nittenfemtitre]

Hei Kjell.

Bare så lekkert å se de sånn.

Hilsen Harald



[Kjell_Kranzberg]

Beställde en OPA2134.
Räknar med att den kommer i morgon...



[liliya]

Kjell

NE 5532 er jo en gammel sliter og har sine "beudrere" selv i dag. Blir spennende å høre hva du synes om OPA 2134. Der hvor jeg har erfaring med å skifte fra NE til OPA opplever jeg en finkornet og renere diskant fordel OPA. Håper du kommer med en tilbakermelding etter byttet.

Mvh.

Eivind Stillingen



[Kjell_Kranzberg]

Kjell

Håper du kommer med en tilbakermelding etter byttet.

Mvh.

Eivind Stillingen

Och det gör jag här...
Den kom med posten i dag. Jag har lyssnat en stund nu.
Det är synd att man inte kan skifta lätt och snabbt mellan op-ampar...
Det är säkert så att OPA2134 har bättre upplösning i diskanten och låter renare, antagligen över hela registret. Men skillnaden mot NE5532 är i så fall mycket liten.
Jag har mycket svårt att höra några skillnader alls, faktiskt. OPA 2134 återger nog musiken aningen klarare och renare. NE5532 känns varmare och mjukare i återgivningen.
OPA 2134 återger säkert musiken mera korrekt än NE 5532, men det verkar som den, i och med det, avslöjar brister i mina högtalare. På något sätt känns mina Mission 737 R inte lika musikaliska längre. Det där soundet som brukar kallas "brittiskt", och som jag gillar, är inte lika tydligt med OPA2134 som med NE5532.
Men som sagt - det rör sig om mycket, mycket små skillnader och jag är inte alls säker på att jag skulle kunna skilja de bägge kretsarna åt, vid en blind-lyssning.
(Min cd-spelare är en Cambridge Sonata DV 30)
M v h



[liliya]

SE77

Kjell
Dine erfaringer med at forskjellene mellom NE og OPA ikke er dramatiske stemmer godt med mine erfaringer. Det viser også at en må se hele kjeden av komponener som en helhet. Du synes du mister noe av musikaliteten ved anlegget pga byttet. Jeg lytter mest via hodetelefoner når jeg gjør slike endringer og synes selv jeg har bedre kontroll på mange andre faktorer som påvirker. På mine AKG K 501, som har en varmere gjengivelse(tilskudd av mellombass??) enn mine AKG K 701, synes jeg at totalresultatet på min moddede SE 77 ble svært tiltalene, og som mine ører likte umiddelbart. Så har jeg også ofte erfart at det ikke går lang tid før øret har vendt seg til og "aksepterer" endringene.
SE77 har jo tonekontroller med relativt kraftig heving/senking. En forsiktig økning i bassnivået gir ofte et "varmere" inntrykk. Jeg regner med at du har forsøkt å "få tilbake" noe av det "tapte" ved byttet ved å bruke tonekontrollen.

Mvh.

Eivind Stillingen



[Cobra2]

Ser på skjema..: mine forslag;
R/L-kanal C112/(C?) 3,3uF ser ut til at denne gjerne kunne være mindre, en god film-kondis vil passe her.
1uF-2,2uF burde være mer enn for stort nok.
Linjesteg(nfb) C113/(C?) -> kvalitets elektrolytt (gjerne bi-polar)
Utgang: C122/C?) -> film...eller kvalitets bi-polar elektrolytt
-----------------
Phono-inngang; C102/(C?) -> film...
Phono-utgang; C109/(C?) -> film...
Phono (nfb) C104/(C?) -> kvalitets elektrolytt (gjerne bi-polar)
------------



[tengfors]

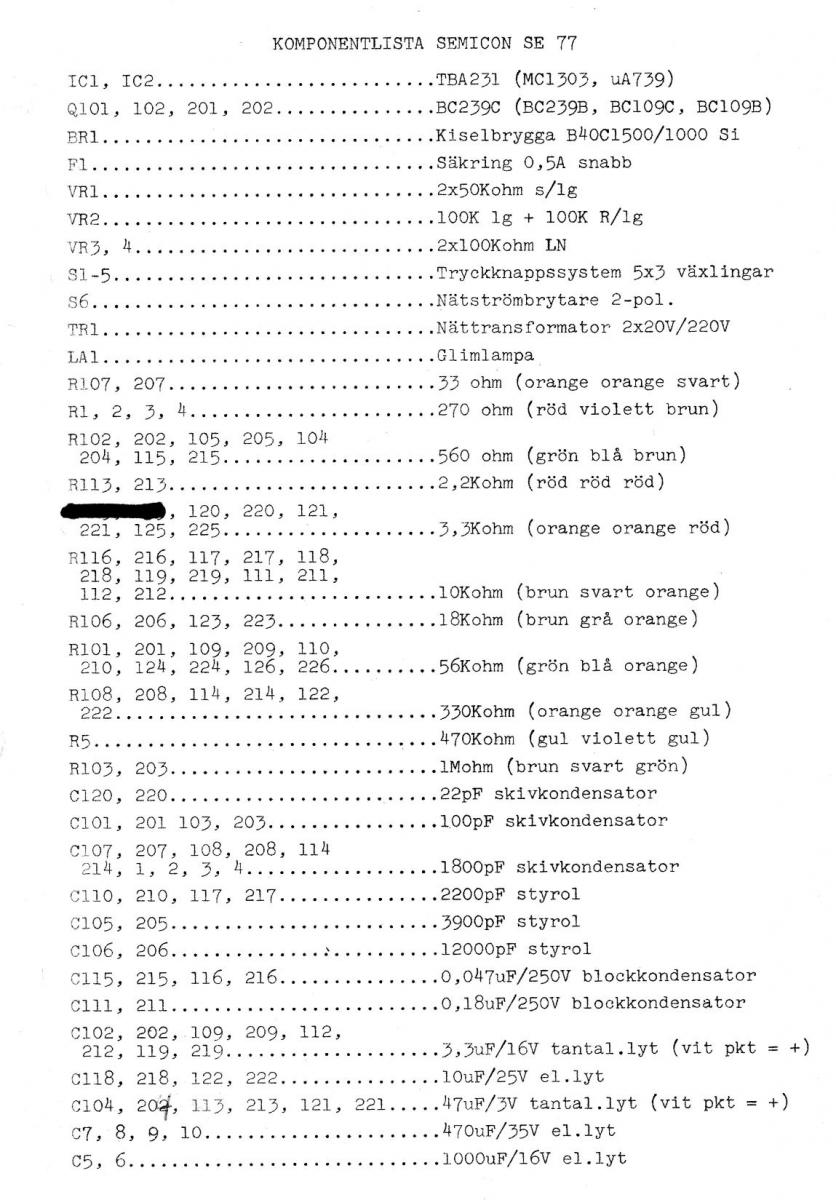

Någon här som har en komponentförteckning på Sentecs SE77.
Min har tyvärr förkommit.

//Håkan



[atlechri]

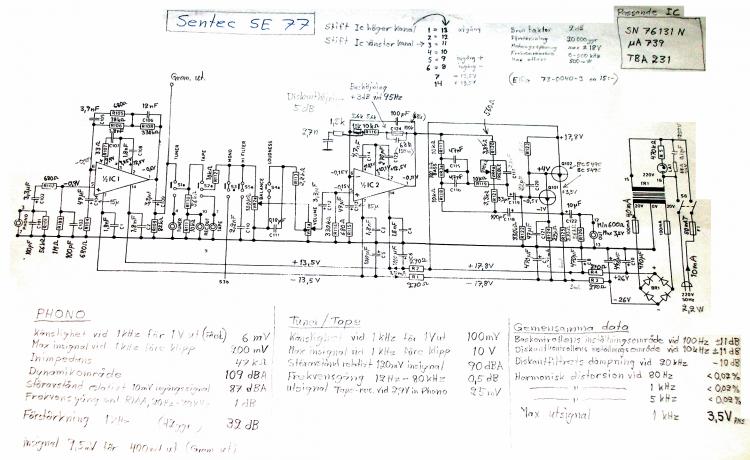

Det bildet Arne la ut har komponentverdier påskrevet. Er den eneste jeg vet om. Her er en link til en høyere oppløsning:
http://tekniken.se/sentec/doc/se77/sentec_se77_schema.png



[Rolf_Zetterberg]

Den där var inte vacker....
Här kommer en lite bättre:



[tengfors]

Tack för hjälpen.
//Håkan



[TANDBERGEREN]

Skal du ha noen reell nytte av justerbar bias, bør du flytte diodene D9 og D11 ut til kjøleplaten nært utgangstransistorene.

Selv har jeg et sett SC8 /PA8 her. Lignende endringer er gjort, men først og fremst så bygget jeg om hele +/- 24V strømforsyningen i SC8.
Alle kortene har fått korrekte transistorer, da forrige eier hadde gått bananas med "C"-transistorer.
Driver å fintuner attenuator og loudness på den, samt sjekker om det har noe for seg å endre litt på brytefrekvensene for tonekontrollene.
PA8 har fått litt hjelp til å holde bias stabil, og har gitt gode resultater med hensyn til langt bedre temperaturforhold på den.
De har jo en tendens til å løpe avgårde, særlig om de har vært kjørt litt hardt.
For de som måtte undre: VIKTIG å ha riktige lysdioder i konstantstrømreguleringene i disse effektforsterkerne.

Flott sett du har der, Kjell.
