Spole - hvilken verdi har denne, og hvor får man tak i en slik?

[Hamram]

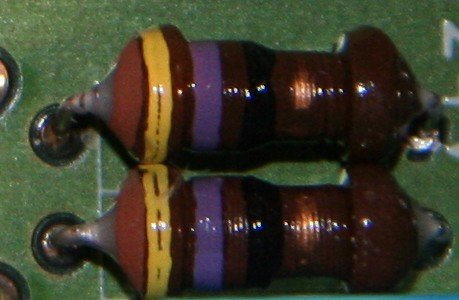

Jeg er usikker, men tror den er på 0,47uH. Fargekoden er så vidt jeg kan se; gul-fiolett-svart-gull. Dette er ikke akkurat min sterke side, så jeg håper på hjelp her på forum.

(EDIT: Jeg fant en tabell på nettet, og vips, nå lurer jeg på om det muligens kan være 47uH som er verdien.)


Bildet er hentet fra en modifisert DP-DAC, og jeg er altså ute etter en erstatning for en slik spole. All hjelp mottas med stor takk.



[bambadoo]

Ser ut som 2 stk 47 ohms motstander for meg.

http://www.dannyg.com/examples/res2/resistor.htm



[Hamram]

Ser ut som 2 stk 47 ohms motstander for meg.

http://www.dannyg.com/examples/res2/resistor.htm

Det kan selvsagt være jeg tar feil, men på printet er komponentens plassering merket med "L", og av en eller annen grunn kobler jeg spoler og "L" sammen. Motstandere er vel vanligvis "R"..?

Håper noen kan bringe klarhet i dette.



[Diy Duke]

Netop og man aner kobbertråden. Jeg ville skifte dem til 10 ohms modstande men ikke sikker da jeg ikke kender kredsløbet.



[el_mariachi]

For å være på den sikre siden kan du vel demontere en av dem og sjekke med multimeteret?



[jane]

Jeg ville skifte dem til 10 ohms modstande men ikke sikker da jeg ikke kender kredsløbet.

Det var jo et spenstig forslag!
Sannsynligvis er det snakk om en miniatyrdrossel på 47uH. Skal den skiftes ut med noe så bør det i utgangspunktet være en annen drossel på 47uH.

Jan E Veiset



[jane]

Bildet er hentet fra en modifisert DP-DAC, og jeg er altså ute etter en erstatning for en slik spole. All hjelp mottas med stor takk.

Blant annet ELFA har ulike typer minidrosler. Men hvorfor ønsker du å erstatte de som står der?

Jan E Veiset



[FAB]

Jeg ville skifte dem til 10 ohms modstande men ikke sikker da jeg ikke kender kredsløbet.

Det var jo et spenstig forslag!
Sannsynligvis er det snakk om en miniatyrdrossel på 47uH. Skal den skiftes ut med noe så bør det i utgangspunktet være en annen drossel på 47uH.

Jan E Veiset

Ja, enig.
Det var en spenstig farvekode og fasong på de såkalte "motstande"
Er det noe nytt danskene har funnet på



[Hamram]

Takk for svar.

Det er tre stk slike som står i forbindelse med strøminntaket i en DP-DAC, og den ene er dessverre sprukket som følge av ytre påvirkning... :

Jeg skal sjekke med ELFA og se hva de kan tilby, men er det viktig å passe på dette med toleransen i slike tilfeller. Jeg kikket gjennom listene deres i går kveld, og fant da bare spoler med 10 % toleranse, mens den originale visstnok har 5 % (gullfargen..)?

Finnes det forskjeller utover selve uH-verdien..? Strømkapasitet..?



[bambadoo]

Jepp så sannelig.

http://www.electronics2000.co.uk/calc/inductor-code-calculator.php


Ante faktisk ikke at spoler hadde "samme" kodemerking som motstander.

Vel - man lærer noe nytt hver dag. ;D

Kanskje derfor jeg ikke jobber med hard core elektronikk heller da...



[Audiomix]

De ser jo ganske friske ut. Kan sikkert leve lenge ennå.
Det bør være enklet å skille en spole fra en motstand med et multimeter. 47µH vil måle tilnærmet 0 ohm. 47 ohm vil måle (ca) 47 ohm. Å finne verdien på spolen ved å måle den, krever noe mer enn et DMM.
Hvis ikke disse er en del av modifikasjonen, kan sikkert produsenten fortelle deg verdien.



[Hamram]

De ser jo ganske friske ut. Kan sikkert leve lenge ennå.
Det bør være enklet å skille en spole fra en motstand med et multimeter. 47µH vil måle tilnærmet 0 ohm. 47 ohm vil måle (ca) 47 ohm. Å finne verdien på spolen ved å måle den, krever noe mer enn et DMM.
Hvis ikke disse er en del av modifikasjonen, kan sikkert produsenten fortelle deg verdien.

Disse to er friske ja, men kameraten deres er sprukket... :'(



[Audiomix]

Sjekk Elfa 5808530.
Den er på 47µH, 0.109 ohm og tåler 1.51A. Toleranse +/- 10%. Sjelden at spoler er spesifisert noe bedre.



[Hamram]

Sjekk Elfa 5808530.
Den er på 47µH, 0.109 ohm og tåler 1.51A. Toleranse +/- 10%. Sjelden at spoler er spesifisert noe bedre.

Takk for tips. Denne skal jeg sjekke når jeg kommer hjem. Jeg husker ikke trådtykkelsen på den som er kaputt, så jeg må nesten finne ut om den passer før jeg bestiller, sånn rent fysisk mener jeg.



[Cobra2]

Den er nok stor nok, ingenting i en DAC som trekker 1,5A

Arne K



[Hamram]

Den er nok stor nok, ingenting i en DAC som trekker 1,5A

Arne K

Den er så stor (fysisk) at den ikke passer i det hele tatt. Tråddiameteren på den originale er sånn ca 0,55mm, mens denne er på 0,8. Dermed er jeg fortsatt på søk etter ny del...

EDIT: Jeg har funnet en, men den tåler kun 410mA. Kan det være tilstrekkelig..?

Datablad: http://www.vishay.com/docs/34030/imnotmil.pdf



[Diy Duke]

[quote author = Cobra2 link = topic = 41952.msg777413 # msg777413 date = 1260466755]
Den er nok stor nok, ingenting jeg en DAC som trekker 1,5 A

Arne K
[/ quote]

En squeezebox trækker 2 A ;D



[Diy Duke]

Jeg ville skifte dem til 10 ohms modstande men ikke sikker da jeg ikke kender kredsløbet.

Det var jo et spenstig forslag!
Sannsynligvis er det snakk om en miniatyrdrossel på 47uH. Skal den skiftes ut med noe så bør det i utgangspunktet være en annen drossel på 47uH.

Jan E Veiset

Tjae du har nok ret. Har dog oplevet at det ofte lyder bedre med modstande. F.es. ferritperler kan med fordel skiftes til modstande. Ideen har jeg fra teknikere på højt niveau.



[Diy Duke]

Jeg ville skifte dem til 10 ohms modstande men ikke sikker da jeg ikke kender kredsløbet.

Det var jo et spenstig forslag!
Sannsynligvis er det snakk om en miniatyrdrossel på 47uH. Skal den skiftes ut med noe så bør det i utgangspunktet være en annen drossel på 47uH.

Jan E Veiset

Ja, enig.
Det var en spenstig farvekode og fasong på de såkalte "motstande"
Er det noe nytt danskene har funnet på

Nu vrøvler du da vist for meget.



[Hamram]

Kan det være at noen her inne kan ha en spole slengende i skrinet med det rare i..? Dette var ikke lett å finne en løsning på skal jeg si dere. :-\



[VegardW]

Prøv den på 410 ma da vel og får den eehh chokk så får vi organisere en leteaksjon.



[Hamram]

Prøv den på 410 ma da vel og får den eehh chokk så får vi organisere en leteaksjon.

He he, den er bestilt. Jeg fant også en spennende kandidat hos RS Components, og den takler 800 mA. Jeg stapper i den som kommer først i posten, og så får man håpe det beste. En slags gambling..?



[Diy Duke]

Du bør måle hvor meget strøm der trækkes. Det andet ER gambling.



[Cobra2]

En squeezebox trækker 2 A ;D

Nei, det gjør den ikke, men psu er ratet 2A. Snittforbruk ~1A, mesteparten av dette er displayet skyld i.

Arne K



[Hamram]

Du bør måle hvor meget strøm der trækkes. Det andet ER gambling.

Det skulle jeg gjerne gjort, men aner ikke hvordan man gjør dette. Jeg skal ringe firmaet som før hadde service på Dynamic Precision, og høre om de kan hjelpe. Jeg mailet dem i morges, men fikk ikke noe svar i løpet av dagen. Med litt flaks tikker det inn et svar i morgen.

Sett at man monterer en for liten spole, risikerer man da annet enn at spolen tar kveld..?



[Diy Duke]

En squeezebox trækker 2 A ;D

Nei, det gjør den ikke, men psu er ratet 2A. Snittforbruk ~1A, mesteparten av dette er displayet skyld i.

Arne K

Yes ;D men jeg har for år tilbage konstrueret forskellige alternative strømforsyninger til den Så jeg ved den trækker meget strøm. Med den lave spænding bliver det dog ikke så mange watt.



[Diy Duke]

Du bør måle hvor meget strøm der trækkes. Det andet ER gambling.

Det skulle jeg gjerne gjort, men aner ikke hvordan man gjør dette. Jeg skal ringe firmaet som før hadde service på Dynamic Precision, og høre om de kan hjelpe. Jeg mailet dem i morges, men fikk ikke noe svar i løpet av dagen. Med litt flaks tikker det inn et svar i morgen.

Sett at man monterer en for liten spole, risikerer man da annet enn at spolen tar kveld..?

Kommer an på hvad den spole bruges til.



[Hamram]

Helt nøyaktig hva den gjør kan jeg ikke svare på, men den står altså i en DAC, nærmere bestemt i forbindelse med "strøminntaket" fra PSU, for å si det slik. Dacen har separat PSU, og spenningen den sender over disse spolene er 24 volt, om jeg ikke tar feil.



[Delle]

Helt nøyaktig hva den gjør kan jeg ikke svare på, men den står altså i en DAC, nærmere bestemt i forbindelse med "strøminntaket" fra PSU, for å si det slik. Dacen har separat PSU, og spenningen den sender over disse spolene er 24 volt, om jeg ikke tar feil.

Hvis jeg forstod deg riktig har du brudd i den originale spolen. Brenner den nye spolen av vil du få samme feil som du har nå.

Mvh



[VegardW]

om du trenger flere selvmordskandidater se her:

http://no.mouser.com/ProductDetail/...EpiMZZMueR%2blcXtRMwUS0f%2bBrMXLwKsJnmwBXgV8=

ps søk på uH ikke µH.



[Audiomix]

Helt nøyaktig hva den gjør kan jeg ikke svare på, men den står altså i en DAC, nærmere bestemt i forbindelse med "strøminntaket" fra PSU, for å si det slik. Dacen har separat PSU, og spenningen den sender over disse spolene er 24 volt, om jeg ikke tar feil.

Den sitter helt sikkert som del av et filter. Mest sannsynlig for å redusere støy på en av supply spenningene. Eller hindre at støy slipper inn.
Hvis den har brendt, er det en årsak.
For å sjekke hvor mye strøm som går, kan du bare koble multimeteret over den defekte spolen.
Sett det i DC Amp og start med 10A området. Hvis det er en kortslutning et sted som er årsaken til at spolen brandt, vil nok sikringen i DMM også gå.
En tilnærming kan være å måle motstanden fra hvert av loddepunktene til spolen og mot jord. Det skal i hvert fall ikke være kortslutning noe sted.



[Hamram]

Helt nøyaktig hva den gjør kan jeg ikke svare på, men den står altså i en DAC, nærmere bestemt i forbindelse med "strøminntaket" fra PSU, for å si det slik. Dacen har separat PSU, og spenningen den sender over disse spolene er 24 volt, om jeg ikke tar feil.

Den sitter helt sikkert som del av et filter. Mest sannsynlig for å redusere støy på en av supply spenningene. Eller hindre at støy slipper inn.
Hvis den har brendt, er det en årsak.
For å sjekke hvor mye strøm som går, kan du bare koble multimeteret over den defekte spolen.
Sett det i DC Amp og start med 10A området. Hvis det er en kortslutning et sted som er årsaken til at spolen brandt, vil nok sikringen i DMM også gå.
En tilnærming kan være å måle motstanden fra hvert av loddepunktene til spolen og mot jord. Det skal i hvert fall ikke være kortslutning noe sted.

Takk for tips. Jeg får vurdere om jeg skal gjøre som du sier, men spolen er i utgangspunktet ikke brent, den er faktisk knust... Jeg har plukket ut restene, men er usikker på om jeg bør sette på strøm med denne delen borte.



[Hamram]

om du trenger flere selvmordskandidater se her:

http://no.mouser.com/ProductDetail/...EpiMZZMueR%2blcXtRMwUS0f%2bBrMXLwKsJnmwBXgV8=

ps søk på uH ikke µH.

Thanx! Her har jeg ikke snoket tidligere, så nå har jeg noe å gjøre når det blir kveld.



[Hamram]

Sjekk Elfa 5808530.
Den er på 47µH, 0.109 ohm og tåler 1.51A. Toleranse +/- 10%. Sjelden at spoler er spesifisert noe bedre.

Ville bare si at jeg akkurat fikk lirket denne spolen på plass, selv om tråden var i tykkeste laget. Resultatet ble fin-fint. Lyden er som den skal være, og ingen blårøyk å spore.

Takk for hjelpen alle i hopas!



[Diy Duke]

Sjekk Elfa 5808530.
Den er på 47µH, 0.109 ohm og tåler 1.51A. Toleranse +/- 10%. Sjelden at spoler er spesifisert noe bedre.

Ville bare si at jeg akkurat fikk lirket denne spolen på plass, selv om tråden var i tykkeste laget. Resultatet ble fin-fint. Lyden er som den skal være, og ingen blårøyk å spore.

Takk for hjelpen alle i hopas!

Tilykke med at resten af kredløbet er ok.



[Hamram]

Thanx Diy Duke!

For andre som måtte snuble over samme problem, kan jeg nå opplyse om at jeg har funnet den eksakt riktige spolen. Den tåler 800mA, og er altså på 47uH med 5 % toleranse. Den var ikke lett å finne, men nå er jeg sikker, for jeg sitter med nyankomne deler her rett ved siden av meg. Jeg vet imidlertid ikke om jeg bryr meg med å skifte ut den jeg satte inn i går, da jeg ikke hører noen forringelse av lyden. Den jeg satte inn tåler 1.51 A, og har toleranse på 10 %.

Presis samme spole som Andervik har brukt:
http://no.rs-online.com/web/search/searchBrowseAction.html?method=searchProducts&searchTerm=b82144a2473j&x=24&y=9
