Spraking volym-pot

[Drossel]

Den er ikke spor stiv p.g.a. den er ret tynd. Er ikke noget problem overhovedet.



[crosswind]

Ok folkens, la nu inte detta bli en kabeldiskution på lik linje med all annan eveinnerlig gnåling om temat.

Grunnen til att jag frågade om kabel var av ren praktisk och teknisk orsak. Alltså om det ställs några speciella krav till skärming, støy etc. (skulle varir klarare på det vis av erfaring..) Att jag händelsevis hade ett par meter Svalander-silvertråd liggandes var inte värre än det. Fint att få brukt det jag har på lager. Om inte hade jag gått för den kabelen ine123 linkade till.

Är inte inteesserad i om någon hör skillnad i 5 cm kabel till ett pot-meter, jag gör det i varje fall inte.

Tillbaka till topic.



[crosswind]

Har nu dubbelkollat mål, diameter och längd på shaft etc. sånn att det ska passa med motorsert-TKD.

Ser att Alpsen som sitter där nu har fyra pinnar ut per kanal, men att den fjärde pinnen bara går ned till en blindpunkt på printet under. Antar att den pinnen bara är ett fästepunkt?

Borset från det ser det ut som en enkel jobb detta här.



[HasseBasse]

Enten fästepunkt, eller har de valgt at bruke et potmeter med "loudness"-funktion og bare valgt ikke å benytte
loudness-pinnene.
Enkel jobb at placere i de 6 andre hullerne



[crosswind]

Makes sense. Tack!



[crosswind]

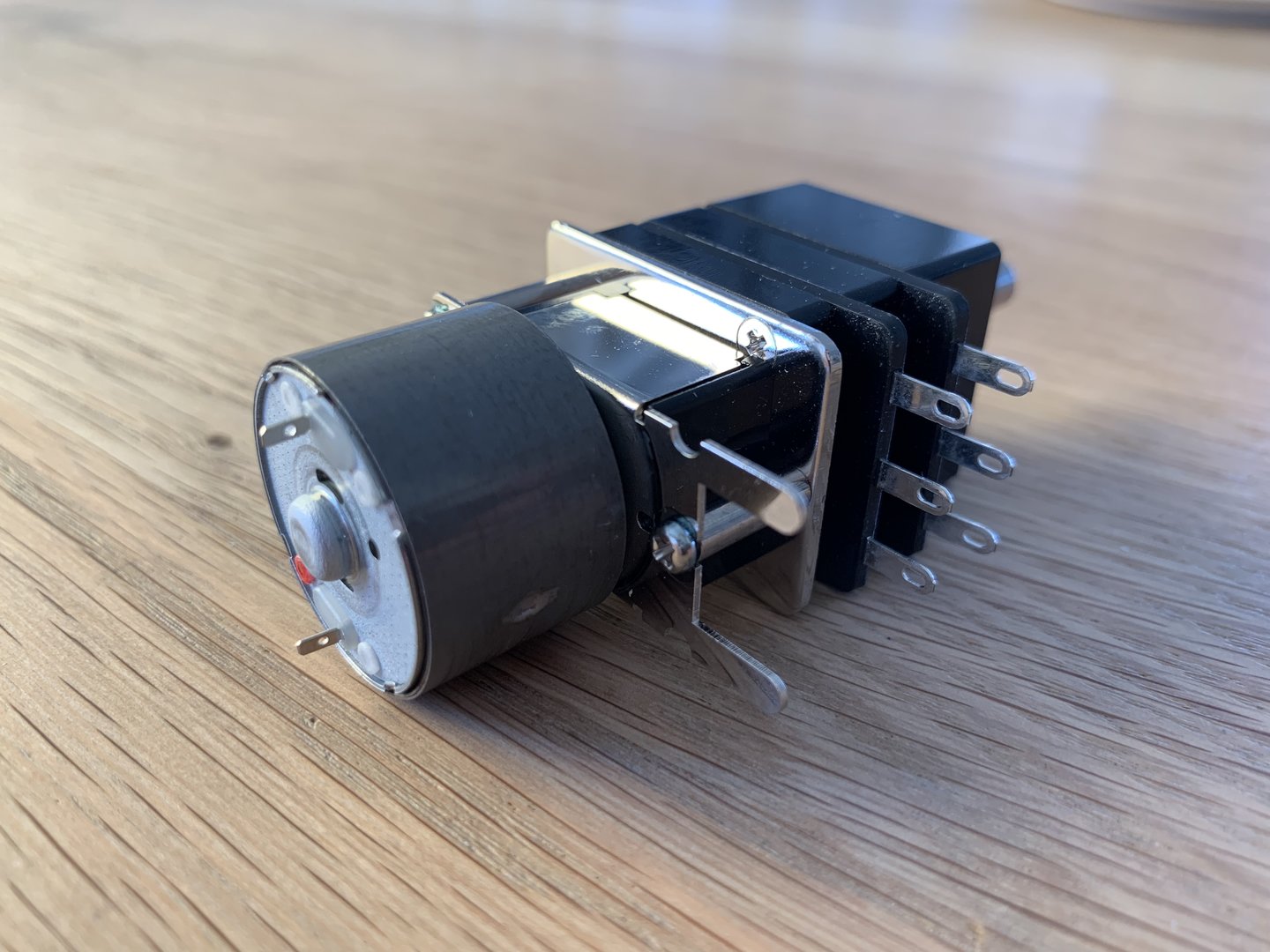

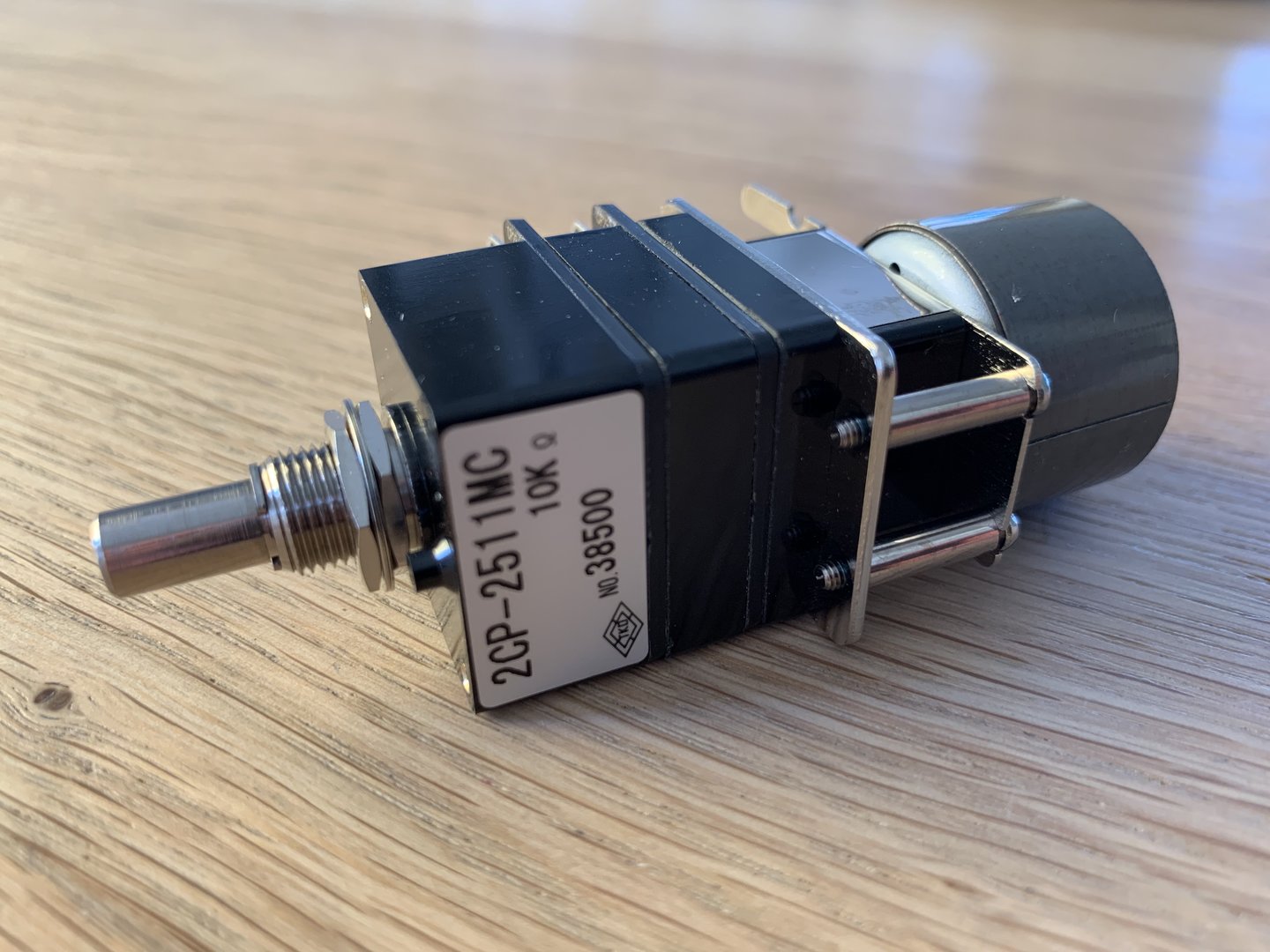

Så kom den i posten.



[crosswind]

Har nu demonterat den gamle vol poten från printet det satt på. Den gamle alpsen har ingen märkning för pinnarna. Kan jag utgå från att pinlayouten är lik på ALPS och den nya TKD?

@HasseBasse
@Ine123



[Hurra_mann]

Du har vel to muligheter:

1. Satse på at pinout er lik og lodde inn. Gjør du dette må du spille musikk med lavt volum første gang. Sansynligheten for å lykke er stor!

2. Pesimistversjonen: Finne datablad for begge og sammenligne. Signal skal inn på toppen av pot'en (CCW = counter clock wise) og ut på sleperen (W = wiper). Den andre enden av pot'en skal til jord (CW = clock wise). Du kan finne disse tre med et ohm-meter: med pot'en fullt mot-urs skal det være lav motstand mellom CW og W, mens mellom W og CCW skal du måle ca 10 kohm. Tilsvarende, men motsatt med pot'en dreid fullt med-urs.

Edit: sleperen (W) er garantert den midterste pinnen.



[crosswind]

Tack!

Pinnarna på TKD‘n är märkt 1, 2 och C på bägge kanaler.



[Hurra_mann]

Etter å vært en tur i hagen har jeg et litt enklere svar til deg

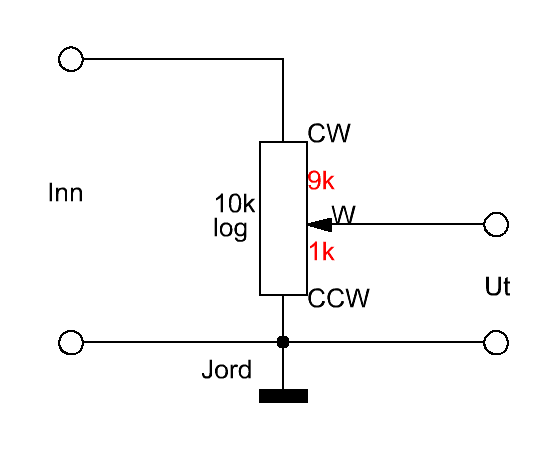

Slik ser én kanal av en ubalansert volumpot ut:

Når du skrur volumknappen til MIDT på pot'en (normalt klokka 12) er det vanlig å ha 20 dB demping fra "inn" til "ut".
Det betyr at motstanden fra CW til W er ca 9k ohm og motstanden fra CCW til W er ca 1k ohm.
Med et ohm-meter kan du nå sjekke om ALPS og TDK har samme pin-out.



[crosswind]

Många tack för pedagogisk vägledning.



[VegardW]

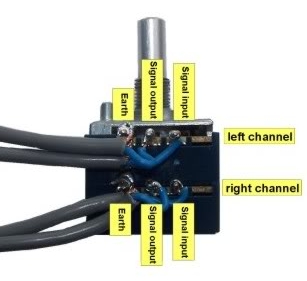

Her ser du standard pinout for volum pot'er



[crosswind]

Her ser du standard pinout for volum pot'er

Fant den när jag googlade litt i sted. Nu har jag målt och sett bilder av ALPS med samma layout som TKD. Känner mig rimelig säker nu.



[Drossel]

Sådan laver vist alle dem.



[bambadoo]

Husk at dersom du skal lodde på TKD potmeteret så tåler ikke plastbanene så mye varme og kan smelte.



[Drossel]

Har aldrig haft et problem med dem bambadoo.



[crosswind]

Husk at dersom du skal lodde på TKD potmeteret så tåler ikke plastbanene så mye varme og kan smelte.

Tack för tips. Rask process alltså.



[bambadoo]

Ikke bruk 4mm2 solid core for å si det sånn



[crosswind]

Ikke bruk 4mm2 solid core for å si det sånn

Hehe. Ser det står 350° max/5 sec max i databladet.



[HasseBasse]

Har nu demonterat den gamle vol poten från printet det satt på. Den gamle alpsen har ingen märkning för pinnarna. Kan jag utgå från att pinlayouten är lik på ALPS och den nya TKD?

@HasseBasse
@Ine123

Sorry for veldig sent svar som iøvrigt er JA



[Audiomix]

Hehe. Ser det står 350° max/5 sec max i databladet.

Hvis du lodder med gammeldags tinn/bly er temperaturen 370C.
Moderne blyfritt 420C.



[crosswind]

TKD’n på plats. Testspelade nu. Ingen spraking. Rent och klart. Låter helt supert, men jag har fått vanvittig mye gain! Skrur upp till 9 och det är högt. Med den gamla alpsen fick jag motsvarande volym runt kl.13 på volympoten.

Any thoughts?



[HasseBasse]

Du har byttet om på de to ytterste benene i begge kanaler
Set forfra........ Om du har benene på pot til at vende op, så skal ledninger fra høyre side på pot i venstre huller og vice versa



[Audiomix]

HasseBasse er nok inne på noe.
Du målte ikke slik du ble fortalt?



[xerxes]

Ikke sikker, men tror et slikt Alps potmeter er tett.
Hvis det er åpning finner du dem ved terminalene.
Ikke så lett å komme til slik det ser ut.

Har prøvd, og kan bekrefte Audiomix betraktning.
Nytt potmeter er antagelig det saliggjørende.



[Drossel]

TKD’n på plats. Testspelade nu. Ingen spraking. Rent och klart. Låter helt supert, men jag har fått vanvittig mye gain! Skrur upp till 9 och det är högt. Med den gamla alpsen fick jag motsvarande volym runt kl.13 på volympoten.

Any thoughts?

Nyt potentiometer har ingenting med gain å gjøre.



[crosswind]

Du har byttet om på de to ytterste benene i begge kanaler
Set forfra........ Om du har benene på pot til at vende op, så skal ledninger fra høyre side på pot i venstre huller og vice versa

Vad sker om en byttet om på benen? Fungerar poten då spegelvänt med max volym på lavest side och minst volym på det som vanligen är max?



[crosswind]

HasseBasse er nok inne på noe.
Du målte ikke slik du ble fortalt?

Se inlägg #53.



[HasseBasse]

Ikke akkurat på den måten.
Et volume-potmeter (motsatt balanse) er logaritmisk.
Dvs.... den første 1/3 delen på potmetret endrer nesten ikke motstand når du skruer op. Derefter endres motstanden hurtigere, og når du har
skruet op på 2/3, da er potmetret at forstå som lineært.
Bytter du om får du fort stigning i lyden på lite vandring, og når du har skruet opp over midten, sker det nesten ingen endring derfra til max.
Du ødelegger ingenting. Det bli´r bare nesten umuligt å regulere ved lavt volumen + skulle det være en svak ulikhet kanalerne imellom,
hørest det veldig mye tydeligere, om potmeter er vendt forkert

Tror ved nermere eftertanke, at det var noe vrøvl, jeg skrev.
Du har rett. Om du hadde byttet de ytterste benene, ville potmeter ha´ virket speilvendt.
Så du har altså monteret korrekt. Eneste, jeg kan lomme på er, at den logaritmiske skalaen er forskjellig på TKD i forhod til ALPS



[Audiomix]

Vad sker om en byttet om på benen? Fungerar poten då spegelvänt med max volym på lavest side och minst volym på det som vanligen är max?

Ikke nødvendigvis.
Slike volumkontroller (alle) har en logaritmisk skala.
Det blir mest riktig (eller minst galt) i forhold til vår hørsel.
Det du opplever er trolig at du jobber i feil ende.
(jeg har ingen erfaring med akkurat det)



[Audiomix]

Ikke nødvendigvis.
Slike volumkontroller (alle) har en logaritmisk skala.
Det blir mest riktig (eller minst galt) i forhold til vår hørsel.
Det du opplever er trolig at du jobber i feil ende.
(jeg har ingen erfaring med akkurat det)

Det ble dobling her og jeg var ikke raskest



[crosswind]

Ah, nå faller polletten ned! Den förklaringen var topp HasseBasse!

Då ser jag att jag - trots fargekoding och märking av ledninger før lodding - kan ha gjort det du nämner och vänt på de ja. Resultatet låter ju sånn som du beskriver.

Får inte gjort noe med det de näste dagarna. Skal nämligen positionera mig till ditt hemland om ett par timmar.



[HasseBasse]

Ah, nå faller polletten ned! Den förklaringen var topp HasseBasse!

Då ser jag att jag - trots fargekoding och märking av ledninger før lodding - kan ha gjort det du nämner och vänt på de ja. Resultatet låter ju sånn som du beskriver.

Får inte gjort noe med det de näste dagarna. Skal nämligen positionera mig till ditt hemland om ett par timmar.

Har rettet i innlegget mitt. Du må hellere lese det
Og velkommen herned. Du skulle ha´ vært her for en uke siden. Nu er det bare 22-23 grader igjen



[HasseBasse]

Vad sker om en byttet om på benen? Fungerar poten då spegelvänt med max volym på lavest side och minst volym på det som vanligen är max?

JA........... My bad



[crosswind]

Har rettet i innlegget mitt. Du må hellere lese det
Og velkommen herned. Du skulle ha´ vært her for en uke siden. Nu er det bare 22-23 grader igjen

Fanken också! Det betyder ju i så fall att TKD ger mig tätt på full guffe redan kl.10 på volympoten. Det är ju krise och litt märkligt egentligen? Hmm..

Perfekt temperatur. Är inte lagd för temperaturer över 25°. Glädjer mig till en joggetur på Amager i kväll.



[crosswind]

JA........... My bad

Men då får jag det heller inte till att stämma att jag kopplat fel. Volymen går nu upp (från högt till väldigt högt) när jag skur upp volymen.

I så fall borde volymen gått NED när jag skur upp på volymepoten..



[HasseBasse]

Fanken också! Det betyder ju i så fall att TKD ger mig tätt på full guffe redan kl.10 på volympoten.

Når jeg er flyttet, skal jeg selv skifte til TKD i min pre (50K though).
Om det gi´r samme problemet, skal det innkjøpes et ALPS igjen. Har mer enn nokk med volume.



[HasseBasse]

Men då får jag det heller inte till att stämma att jag kopplat fel. Volymen går nu upp (från högt till väldigt högt) när jag skur upp volymen.

I så fall borde volymen gått NED när jag skur upp på volymepoten..

JA..... igjen
Det var en tanketorsk fra min side. Er säker på, at du inte har kopplat fel



[crosswind]

^ Det är ju inte så många möjligheter här. Antingen kopplar en riktig eller fel. Är det fel är det ju bara att koppla det riktig. Så andra fel kan det ju inte vara.

Jag kan ju koppla om när jag kommit hem och se vad som händer. Bara för att testa?



[HasseBasse]

@crosswind Bare pass på, når du drar på........ Det gi´r fullt volume ved normalt nedskruet.
