tachometer til platespiller

[KMMM]

Jeg trenger noen tips til hvordan jeg kan bruke denne http://www.redlion.net/Products/DigitalandAnalog/Counters/CounterRate/CUB5.html
sammen med en strobe disk til å måle hastigheten på en platespiller-talerken. (disken plassert på undersiden av talerkenen)
Dette er litt gresk for meg...

Hva mer trenger jeg? en opstisk sensor regner jeg med? hvilke type? (Den må kunne plasseres i plinten)
Og sist men ikke minst, vil det bli nøyaktig nok? 33,33 RPM er jo ikke akkurat omtrentlig-måling.

Trenger all den info jeg kan få.

mvh



[Audiomix]

Kan du forklare på to linjer hva du ønsker?
Eller svare på om det er et "speedometer" som viser hastigheten du vil ha?
Det som er viktig er om spilleren går riktig og om den går jevnt. Du trenger ikke noe fancy display for å finne ut det.
Et enkelt stroboscope forteller deg om hastigheten er korrekt. Ved å lytte til et par testspor vil du finne ut om den går jevnt.



[LMC]

spill three blind mice LP´n "midnight sugar" og du hører kjapt om den går jevnt eller ikke
mvh
Leif



[KMMM]

Ja.

Det er et "speedometer" hvor jeg kontinuerlig kan sjekke farten på avstand jeg ønsker.
Displayet skal monteres i motorkontroll-eneheten. Den skal KUN overvåke farten. ikke gi noe in-put til noe styring.

Jeg er klar over at det finnes mange mange andre og kanskje billiger og enklere alternativer, men dette hadde vært det ultimate for meg.

Noen idéer?



[LMC]

hvorfor gjøre noe enkelt når det kan gjøres komplisert?
mvh
Leif



[Audiomix]

Det er ikke så mange som synes noe om ideen din
Fortell litt om spilleren og motorstyringen. Kanskje vi kan forstå bedre hvorfor du vil ha en slik turteller.



[KJ]

Du trenger en refleksdetektor og noe passende drivelektronikk og strømforsyning, se f.eks. art no 75-405-03 hos www.elfa.se. Nøyaktigheten avhenger en del av hvor mange pulser den teller (dvs for mange refleksfelter som passerer pr runde), ift om den teller pulser pr sekund eller minutt.

mvh
KJ



[Audiomix]

Det blir litt som å måle nettfrekvensen. Det vil alltid vise 50Hz.
Hvis det vises noe annet skyldes det triggerfeil, målefeil, etc. Ikke at nettfrekvensen har endret seg.



[KMMM]

KJ: Det jeg hadde i tankene var en sensor som kunne kobles rett i kontroll-eneheten. Enheten har uttak for strøm for dette bruket om jeg ikke tar helt feil...
Mulig Red Lion har noe selv som kan passe, men usikker på hvilke.
http://www.redlion.net/Products/DigitalandAnalog/Sensors/ProximitySensors.html
http://www.redlion.net/Products/DigitalandAnalog/Sensors/PhotoElectricSensors/Miniature.html


Audiomix: Motor kontrollen er en DIY-sak med PCB fra Mark Kelly. Det er batteridrevet og styrer en maxon 110191 motor.
motorkontroll-enheten har blant annet velger for 33 eller 45 rpm og hvert sitt dedikerte pot for fin-innstilling.
Hele skiten hadde jeg tenkt å plassere i et kabinett (inkl. batteri, lader osv.) For å toppe hele driden, som man sier, hadde det vært morsomt med en måler som hele tiden skjekker farten på platetalerkenen. Testplater og stroboskop osv må man jo hele tiden finne frem. Og jeg er litt lat... Jeg har heller ikke sett det før! Men det burde jo være mulig. Og da må det i hvert fall undesøkes. Mulig dette er et "hang up" jeg har fått, men det er i så fall bare et av mange

Jeg er ikke så interessert i å måle wow/flutter, eller hva det nå heter (det er det lite å gjøre med uten å lage en ny kontroller). Jeg er kun interessert i å vise farten slik at jeg kan bruke avlest fart for å justere fininstillingen på potimeteret.

(Ja. jeg kan printe ut en stroboskopskive gratis fra nettet. Nei. det er ikke like morsomt)

Mvh



[Audiomix]

OK.
Regner med at det er AC motor.
Vil det være greit nok for deg å måle frekvensen på motorspenningen?
Det er også nevnt her at du kan montere en eller flere reflektorer som gir signal til en teller eller intervallmåler.



[KMMM]

Hei

Det er en DC motor.

Bunnen av platetalerkenen er helt slett aluminium.

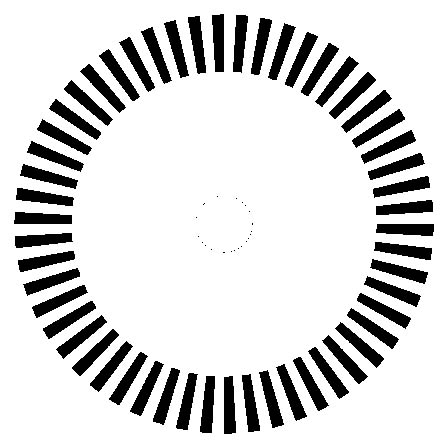

Etter en del googling har jeg kommet til at jeg kanskje kan bruke en "Diffuse-reflective Photo sensor" og kjøre ut en slevklebende "strobeskive" ala dette


Det jeg lurer på er hvilke sensor jeg bør bruke som passer til overnevnte enhet. Og om målet må være i Reflekterende materialet eller om det holder med Sort-hvit-Sort...
De finnes jo i en milion utgaver og priser. Så vidt jeg forstår har enheten utak for strøm til en sensor?
Den kan også programeres enkelt mht frekvens (hvor mange punkter det er på "skiva"(?)).
Desimaltegnet kan flyttes i displayet, men betyr det at den kan lese av 33.33 rpm? Dette er ting jeg funderer på.

Har funnet noen litt billigere sensorer:
http://www.ia.omron.com/product/family/418/index_fea.html

http://www.automationdirect.com/adc/Shopping/Catalog/Sensors_-z-_Encoders/Photoelectric_Sensors/18mm_Round_-_Metal_(C18_Series)/Diffuse_(Axial)/C18D-0N-1A#

mvh



[KMMM]

OK.
Regner med at det er AC motor.
Vil det være greit nok for deg å måle frekvensen på motorspenningen?
Det er også nevnt her at du kan montere en eller flere reflektorer som gir signal til en teller eller intervallmåler.

Å måle motorspenningen ville forsåvidt vært greit, men det hadde vært bedre å måle den reelle farten på talekenen. (teoretisk fart vs reell fart?)



[KJ]

...
Det jeg lurer på er hvilke sensor jeg bør bruke som passer til overnevnte enhet. Og om målet må være i Reflekterende materialet eller om det holder med Sort-hvit-Sort...
De finnes jo i en milion utgaver og priser. Så vidt jeg forstår har enheten utak for strøm til en sensor?
Den kan også programeres enkelt mht frekvens (hvor mange punkter det er på "skiva"(?)).
Desimaltegnet kan flyttes i displayet, men betyr det at den kan lese av 33.33 rpm? Dette er ting jeg funderer på.
...

Jeg tipper at sort/hvit fungerer greit til de fleste halvfabrikata refleksdetektorer (selvfølgellig finnes det unntakt uten at jeg vet hvilke eller hvorfor, ut over at det har noe å gjøre med hvor mye lys som sendes og refleksteres ift. følsomhet på mottaker og diskriminering av kontrast); test evt med glanset kontra matt fotopapir. Jeg tipper også at erfaringsgrunnlaget her inne mht det du har tenkt å gjøre er så pass tynt, at du nesten er nødt å teste litt på egen hånd => les databladene på de aktuelle tingene og gjør noen forsøk på å forstå hvordan tingene virker og evt passer sammen => kjøp det du tror du trenger og finn ut av det!

mvh
KJ



[KMMM]

Hei.

Ja jeg får vel det.

Fant forresten denne linken http://www.euroaudioteam.com/pdfs/eat_forte_hfw0509web.pdf

Ikke helt det samme kanskje....(Huh).... ;D
Men den viser i hvet fall også farten....
mvh
