Tilkobling av trafo på print

Hei, har etter 7-8 års avholdenhet fra diy havnet på "kjøret" igjen.

Stort sett bygd høyttalere tidligere, men orker ikke lukten av mdf i solsteiken så tenkte å kaste meg over noe kinamekk(enkel preamp til hytteanlegg) fra ebay som oppvarming.
I den sammenheng er jeg usikker på riktig tilkobling av trafo.
Printet som er på vei har en 3 pins tilkobling som krever AC15V-0-AC15V, fant en 2x15v(30va) ringkjerne i kjelleren som jeg lurer om kan brukes:



Blir korrekt kobling da grønn og brun tilhver sin AC15V pin, rød og blå til pin merket 0?

Mvh.



[BerntJ]

Tilkobling av trafo på print

Som jeg tolker det skal rød og brun koples sammen og brukes til "0" volt.
Blå og grønn koples til hver sin AC15 Volt.

Er dog ikke helt sikker uten å vite hvordan likeretterne er koplet etter trafoen.

VH. Bernt



[Trondmeg]

Tilkobling av trafo på print

Jeg tror ikke du bør drive med DIY siden du spør om dette. Av hensyn til dine nærmeste, ikke vondt ment.



[Cobra2]

Tilkobling av trafo på print

Jeg tror ikke du bør drive med DIY siden du spør om dette. Av hensyn til dine nærmeste, ikke vondt ment.

aaah! du er en av de som kunne dette ved fødselen?

Vi må alle begynne et sted. Og det SKAL lønne seg å spørre!

Arne K



[ebbhead]

Tilkobling av trafo på print

Har sendt epost til selger og etterlyst kretsdiagram.
Regner med det vil få klarhet i hvordan trafoen skal tilkobles.

Takk for konstruktive svar så langt.



[Trondmeg]

Tilkobling av trafo på print

Jeg tror ikke du bør drive med DIY siden du spør om dette. Av hensyn til dine nærmeste, ikke vondt ment.

aaah! du er en av de som kunne dette ved fødselen?

Vi må alle begynne et sted. Og det SKAL lønne seg å spørre!

Arne K

Neida, Ikke en gang sarkasmen i ditt svar er medfødt. Jeg mener at man kan opparbeide seg noe teoretisk forståelse før man begynner DIY i praksis. Jeg synes ikke man skal knytte apparater til nettspenning uten å vite godt hva man gjør.



[kise]

Tilkobling av trafo på print

Jeg tror ikke du bør drive med DIY siden du spør om dette. Av hensyn til dine nærmeste, ikke vondt ment.

aaah! du er en av de som kunne dette ved fødselen?

Vi må alle begynne et sted. Og det SKAL lønne seg å spørre!

Arne K

Neida, Ikke en gang sarkasmen i ditt svar er medfødt. Jeg mener at man kan opparbeide seg noe teoretisk forståelse før man begynner DIY i praksis. Jeg synes ikke man skal knytte apparater til nettspenning uten å vite godt hva man gjør.

Unnskyld meg Trondmeg, men hva i svingene tror du han driver med?
Spør for å glemme`?????

Han gjør som du selv sier, spør for å lære og å slippe å gjøre feil.

Ellers så er jeg enig med BerntJ, rød og brun koples sammen og brukes til "0" volt.
Blå og grønn koples til hver sin AC15 Volt.
du må selfølgelig likerette dette men det går jeg utifra skjer videre i kretsen din.



[ebbhead]

Tilkobling av trafo på print

Som jeg tolker det skal rød og brun koples sammen og brukes til "0" volt.
Blå og grønn koples til hver sin AC15 Volt.

Ellers så er jeg enig med BerntJ, rød og brun koples sammen og brukes til "0" volt.
Blå og grønn koples til hver sin AC15 Volt.

Har fått tilbakemelding fra selger som bekrefter dette.



[kise]

Tilkobling av trafo på print

Som jeg tolker det skal rød og brun koples sammen og brukes til "0" volt.
Blå og grønn koples til hver sin AC15 Volt.

Ellers så er jeg enig med BerntJ, rød og brun koples sammen og brukes til "0" volt.
Blå og grønn koples til hver sin AC15 Volt.

Har fått tilbakemelding fra selger som bekrefter dette.

Hold oss gjerne oppdatert med en bygge-tråd her inne =).. alltid spennede å lese om hva andre bygger.
Og ikke nøl med å spørre,er bare morro, og alle lærer litt, eventuelt får bekreftet.

mvh
Christopher



[BerntJ]

Tilkobling av trafo på print

På hytta ville jeg vurdert solcellepanel og batteridrift. Helt støyfri strøm. VH. Bernt



[JHolm]

Tilkobling av trafo på print

... tenkte å kaste meg over noe kinamekk(enkel preamp til hytteanlegg) fra ebay som oppvarming.
I den sammenheng er jeg usikker på riktig tilkobling av trafo.
Printet som er på vei har en 3 pins tilkobling som krever AC15V-0-AC15V, fant en 2x15v(30va) ringkjerne i kjelleren som jeg lurer om kan brukes:
Blir korrekt kobling da grønn og brun tilhver sin AC15V pin, rød og blå til pin merket 0?

Jeg er rimelig sikker på at transformatoren kan brukes. Hvordan den skal koples til bør fremgå av skjema / byggebeskrivelse som kommer med preamp’en.



[Sonny]

Tilkobling av trafo på print

Noe sånt?



Sonny



[JHolm]

Tilkobling av trafo på print

Noe sånt?

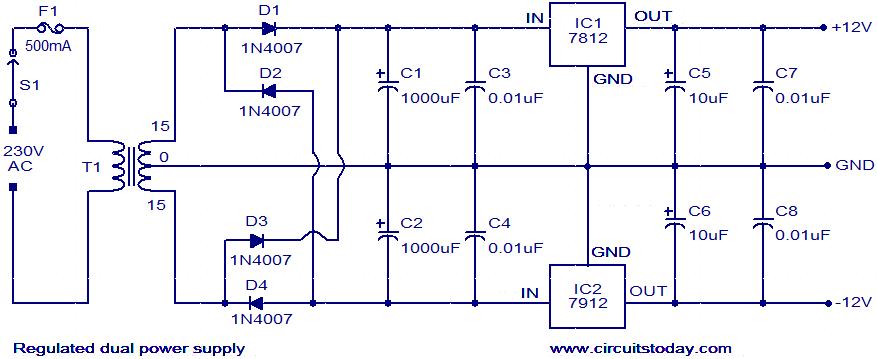

[Link til bilde]

Etter det skjemaet skal tilkoplingen være;
Grønn til AC15V – den “først”,
rød og brun til 0V,
blå til AC15V – den “andre”.

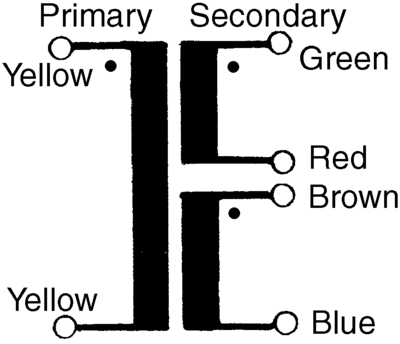

[Ilustrasjon av trafo]

Jeg ser også at diodene (1N4007) er på 1 ampere, så transformatoren passer fint til denne kretsen.



[Sonny]

Tilkobling av trafo på print

Det høres riktig ut.

Sonny
