    Her kommer en kort, men forhåpentligvis morsom lesning for de som intereserer seg for selvbygg..
    Tanken er å bygge en to-veis konstruksjon som tar for seg området 120-20khz+. Jeg syntes Boenicke W5 er en pen høyttaler, så den ble utgangspunktet når designet ble valgt.
    Bestykningen i disse vil være i et helt annet prisleie enn originalen, men sluttsummen allikevel betraktelig lavere;)..

    Sist redigert:

    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11

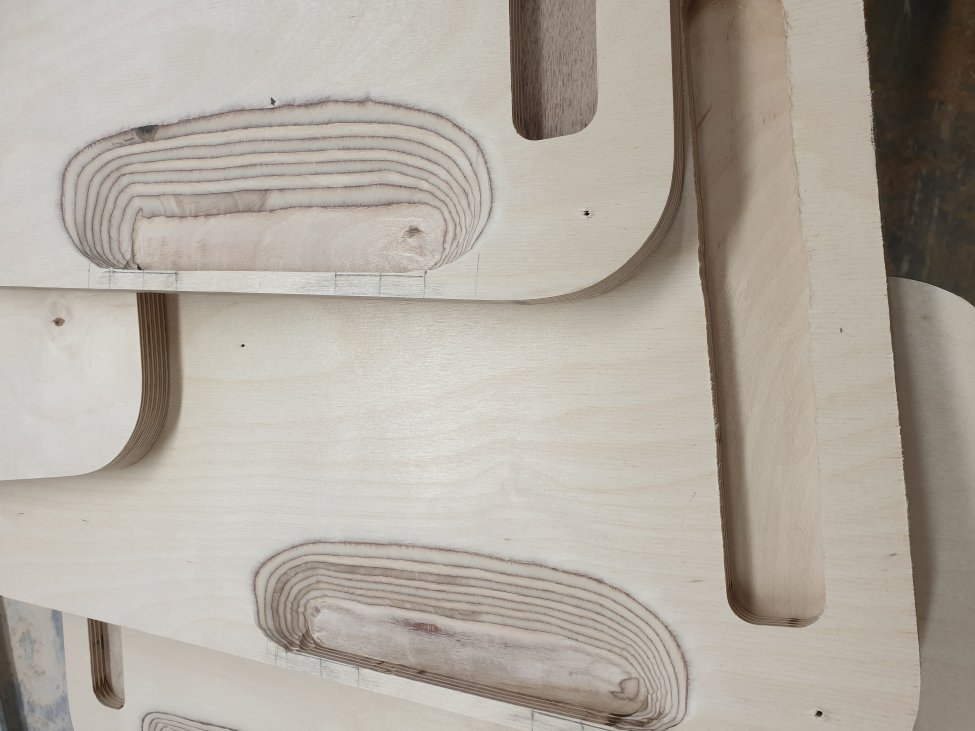

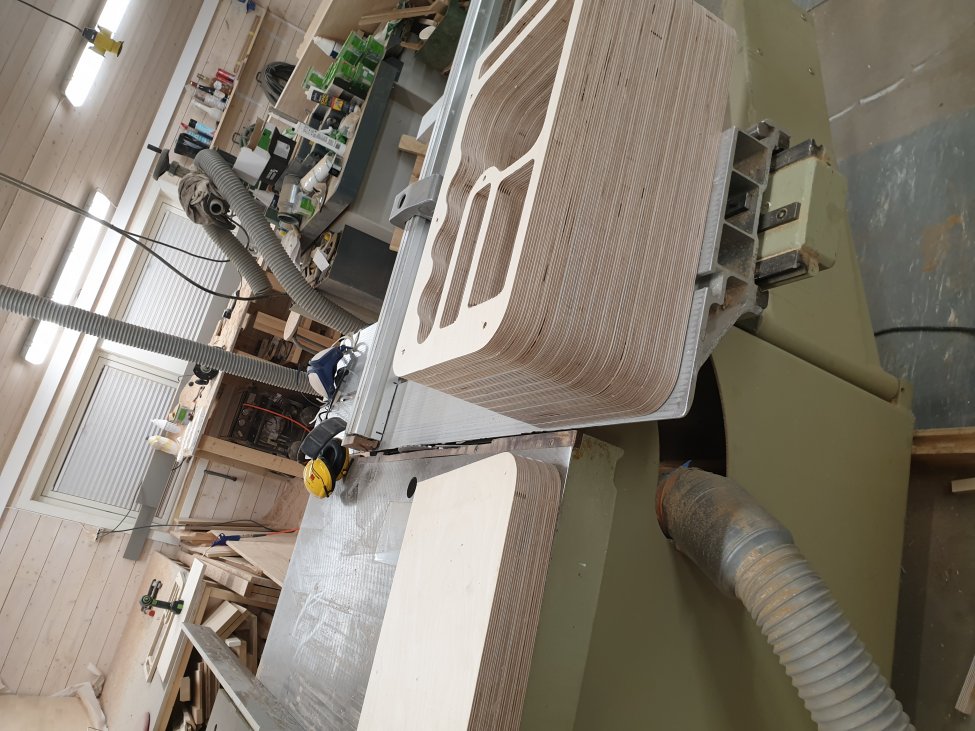

    Fresejobben går fort når en har skarpe stål og stabile overfreser.
    Alle skivene var unnagjort på under 2 timer..
    Det går med 8 skiver per høyttaler, så da ender de opp på ca 16 cm bredde ferdige..

    Sist redigert:

    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11

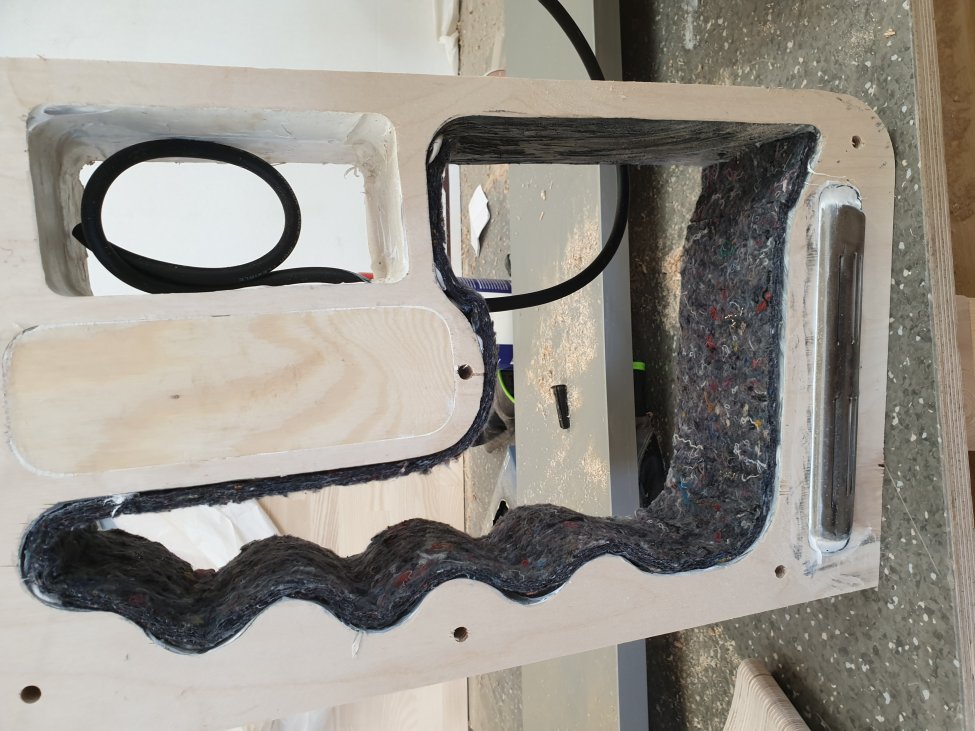

    Det "midtre" kammeret vil bli sandfyllt, mens "sokkelkammeret" er påtenkt en saftig klump rustfritt stål..- Dette for å minimere kasserefleksjoner samt få en stødigere høyttaler..


    superhkm

    Hi-Fi freak
    Ble medlem
    18.04.2005
    Innlegg
    4.046
    Antall liker
    2.989
    Torget vurderinger
    2
    Nå finnes det noe nytt som heter CNC, men det trenger åpenbart ikke du..
    Den første må du nødvendigvis ha plundra litt mer med ?


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11

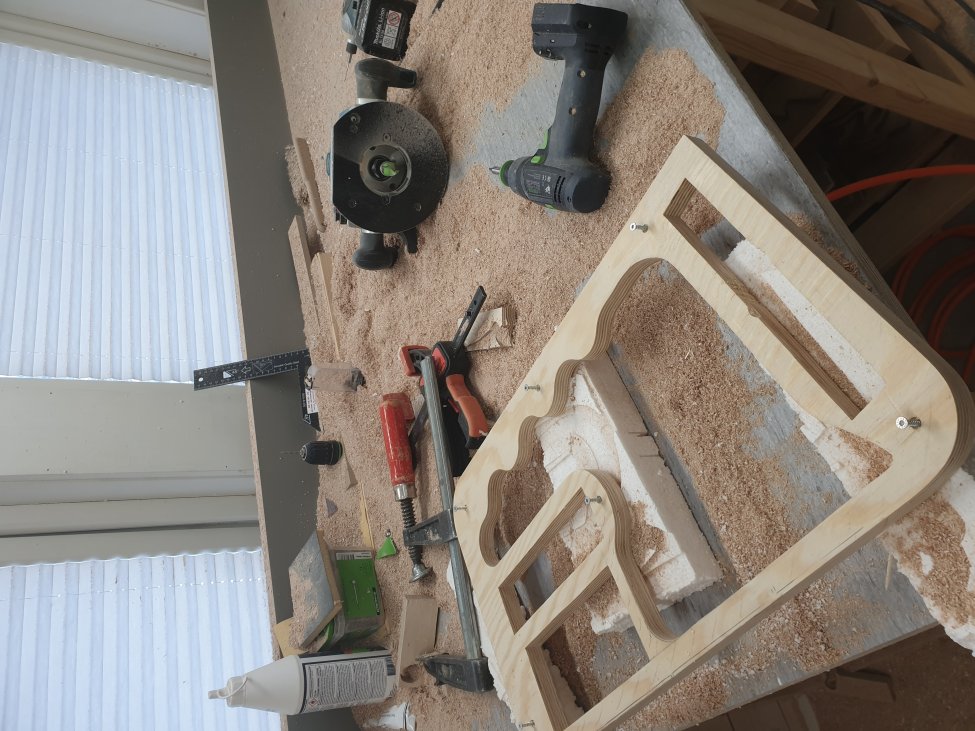

    Ja, fresemalen gikk det litt tid på. Men etter at alt var ferdig påtegnet så gikk sagejobben ganske så greit. Jeg har stående ei pendelsag med milimetertykt blad som etterlater et flott spor..Samtidig som det føles som å skjære i smør.. nesten; ..


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11

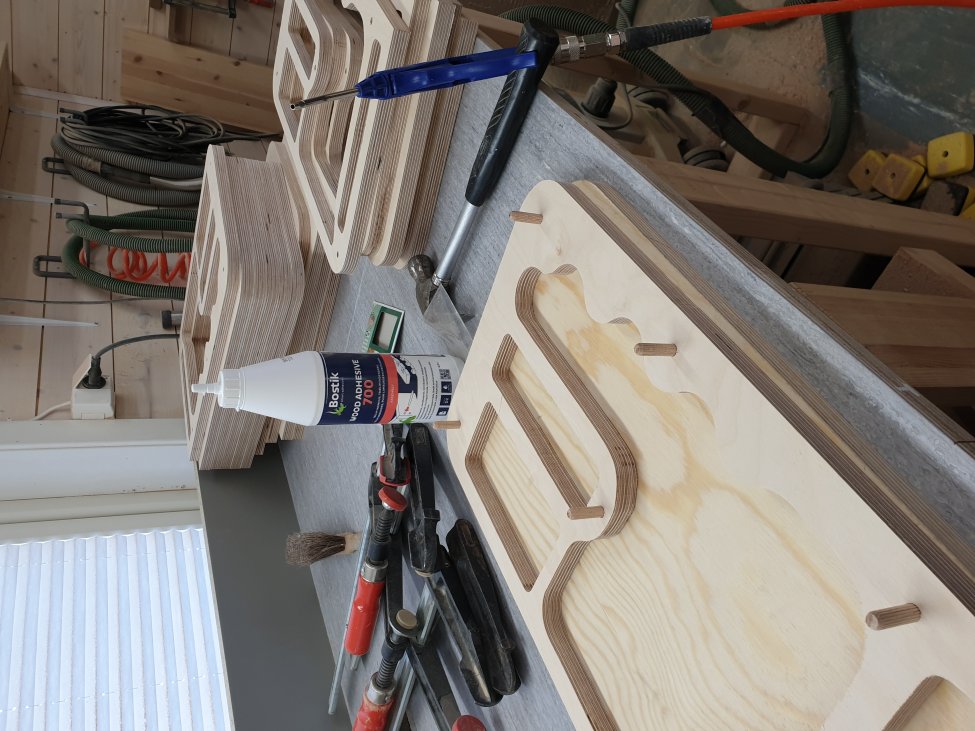

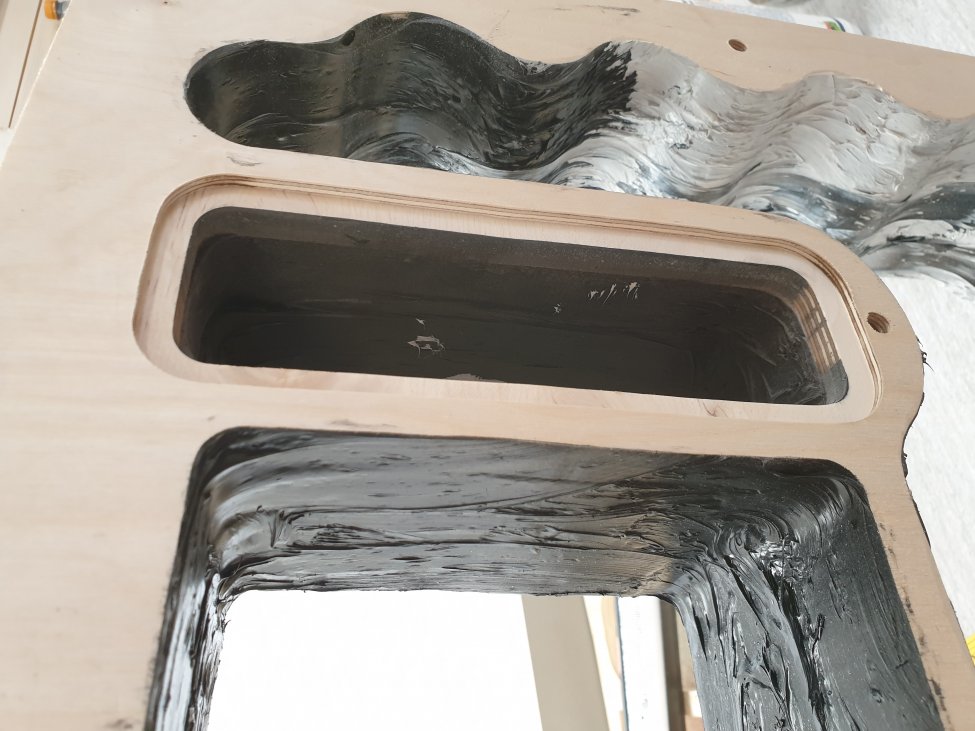

    Vegger på innsiden smøres inn med et relativt tykt lag med tec-7. Dette gjøres fordi X-finéren er lunefull og vokser/kryper mer enn vanlige plater.. samt at jeg er tilhenger for å gjøre overkill på de høyttalerene som jeg (og Willy) bygger..
    Etpar-tre dagers tørk før videre håndtering


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11

    Må jo innrømme at de allerede står ferdig oljet på verkstedbenken, da de ble påbegynt forrige Fredag.... og Kolbuekspressen er jo kjent for ikke å slakke av i svingene.. hehe :)

    Men jeg syntes dere allikevel kan følge denne 8-dagers bildeserien..


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11

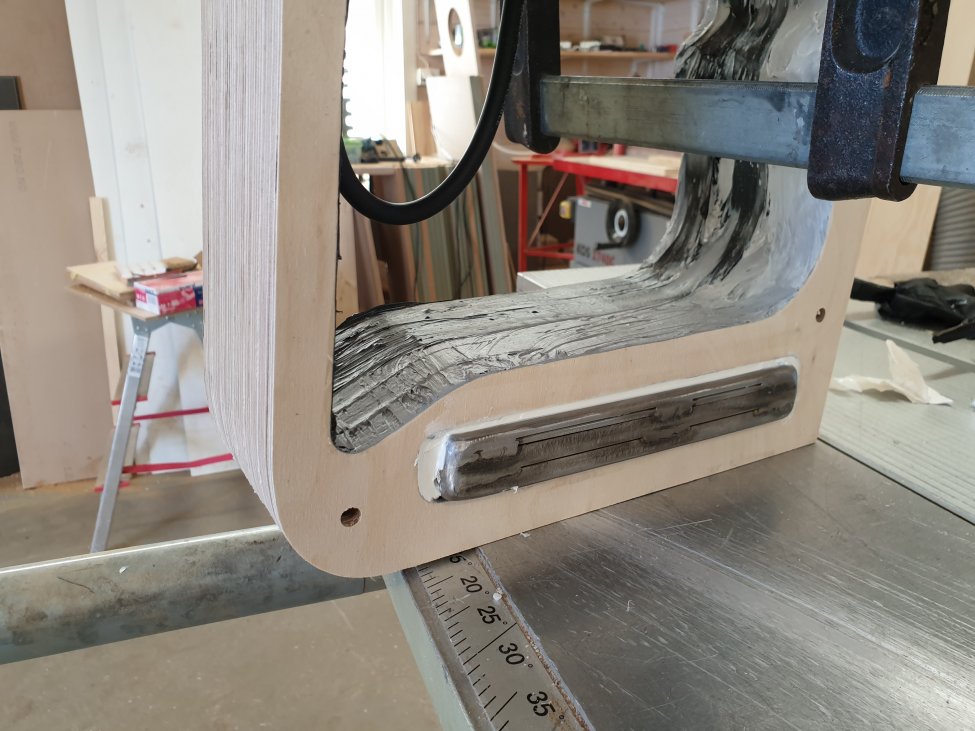

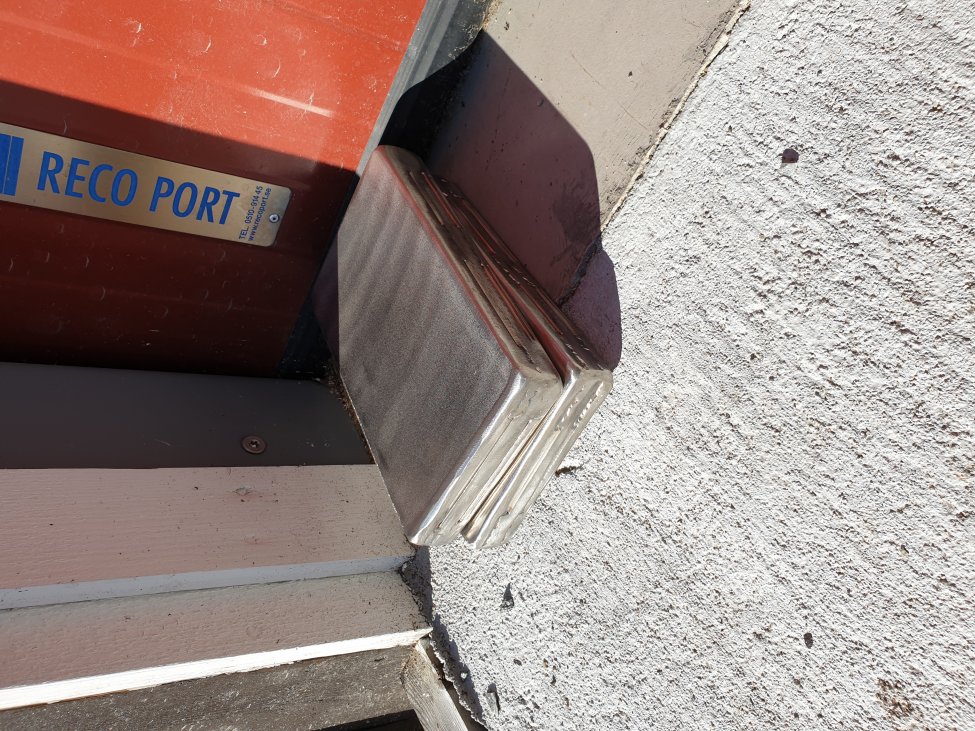

    En kompis av meg leverte disse til meg på Tirsdag. RF-stål i dim. 120×200×28mm ..


    BeetleBug

    Hi-Fi freak
    Ble medlem
    30.06.2009
    Innlegg
    6.371
    Antall liker
    12.375
    Sted
    Sørlandet
    Helt rått!! Takk for at du deler og for at du tar ansvar og leverer slike glimrende prosjekttråder som underholder oss i disse virustider. Gleder meg til du skal lage den gulvstående kopien :)


    -BB-

    M

    MusicBear

    Gjest
    inselwind, hvorfor ikke større andel sandkammer? Jeg spør, fordi du vet hva godt sand gjør.

    En annen ting, skulle jeg en dag ta de store Lotto premien, er du den eneste jeg vil kjøpe CNC fresemaskin til, du skal til og med få den levert i din yndlingsfarge - skal vite.

    - Om jeg har noen baktanker med dette?

    Neeeida, kommer bare til å få deg til å frese ut noen perverse kabinetter til meg, hvert år, med Made by inselwind på...
    ...Gidder bare ikke å sette meg inn i programmering av fresen - derfor - for å si det som det er.

    - Om jeg er litt barnslig?

    Ja! (Hvis jeg må svare)


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11
    Hehe, gleder meg allerede til den dagen du blir oppringt av Norsk tipping.

    Joda, kunne hatt større kammer, men da måtte jeg ha gått ned på det innv volumet til mellomtonene.

    Men liker godt den "lotto-tanken" din :)


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11

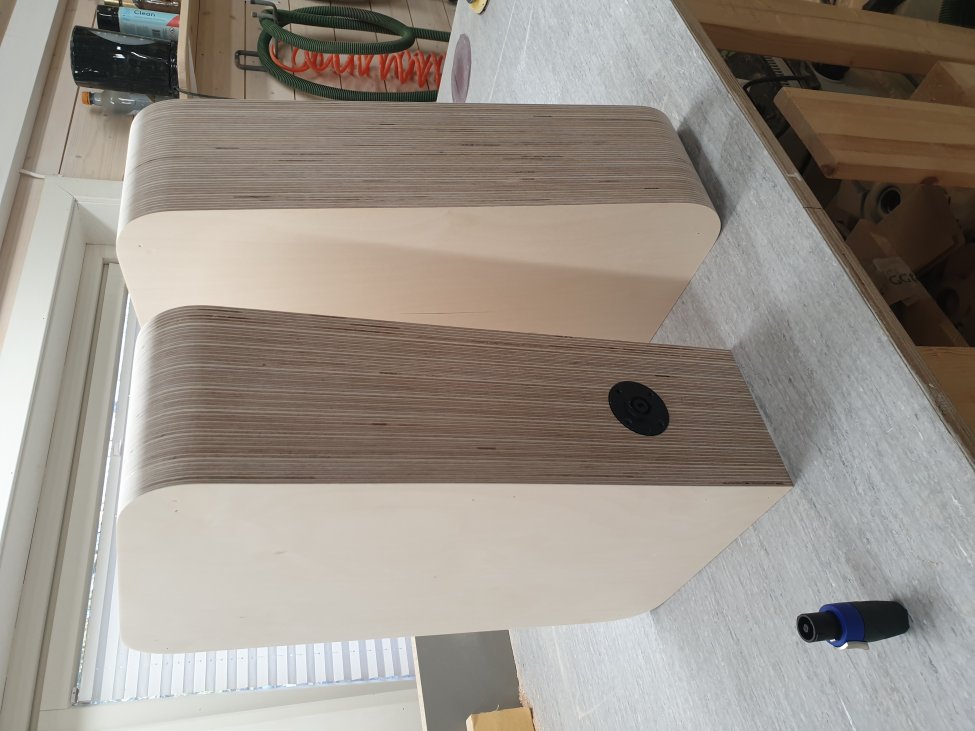

    Og plutselig var de ferdig limte, og ferdig nedsenket for speakon..

    To be continued.....


    Halair

    Hi-Fi freak
    Ble medlem
    10.10.2014
    Innlegg
    1.605
    Antall liker
    1.708
    Sted
    Sandefjord
    Enig - Boenicke W5 er noen lekre høyttalere, herlig prosjekt og takk for delings :cool:
    Kanskje jeg får lage meg en "mini" W5 med kun 1x TG9 bare for å få brukt CNC-fresen ;D

    Foreløpig i disse virustider har jeg ikke hatt noe fritid til overs, 2 barn i barnehage/barneskolealder gjør sitt :p
    Da smaker det ekstra deilig med litt visuell inspirasjon :cool:


    superhkm

    Hi-Fi freak
    Ble medlem
    18.04.2005
    Innlegg
    4.046
    Antall liker
    2.989
    Torget vurderinger
    2
    Veldig kult prosjekt, spent på fortsettelsen. Er det noen spesiell grunn til at du oljer før du freser plass til elementene ?


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11
    De er ikke oljet enda på de siste bildene.. Og du har helt rett i at hulltaking og all annen bearbeiding etterfulgt av nøye puss skjer føre oljing..


    Audiodidakt

    Hi-Fi freak
    Ble medlem
    24.08.2004
    Innlegg
    1.419
    Antall liker
    622
    Torget vurderinger
    6
    Ja, fresemalen gikk det litt tid på. Men etter at alt var ferdig påtegnet så gikk sagejobben ganske så greit. Jeg har stående ei pendelsag med milimetertykt blad som etterlater et flott spor..Samtidig som det føles som å skjære i smør.. nesten; ..
    Fantatisk bra jobb!

    Hva slags pendelsag har du?

    Har en Bosch selv men synes saging går tregt og sliter med skjeve kutt når jeg sager kurver - antar teknikk er stikkord på dette siste... :)


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11

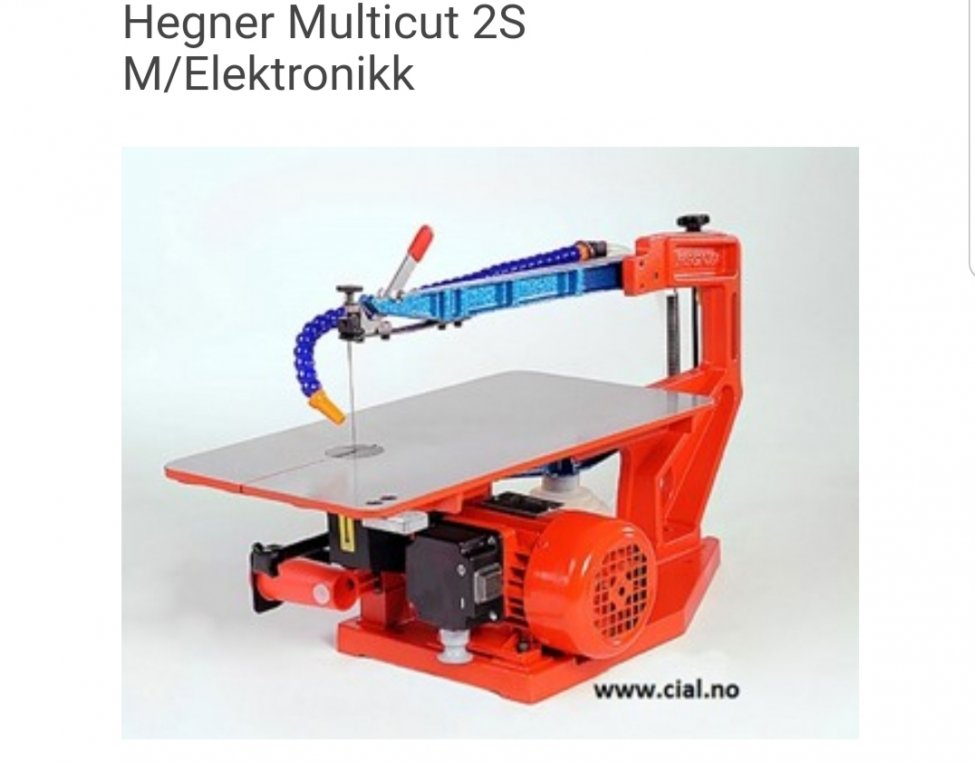

    Det er en Hegner multicut m/justerbar hastighet inkl stativ.
    Fin å dra frem på gulvet når den trengs..


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11

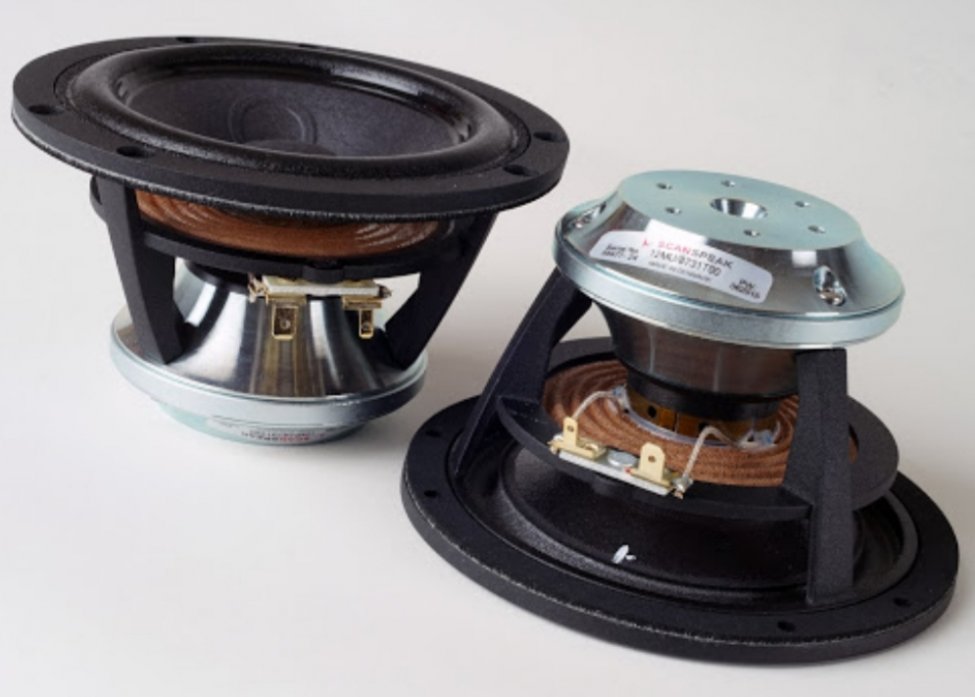

    2 av disse er påtenkt i hver kasse, sammen med en flotteflott dedikert diskant som jeg har fått veldig sansen for... Diskanten starter på bokstaven R...


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11

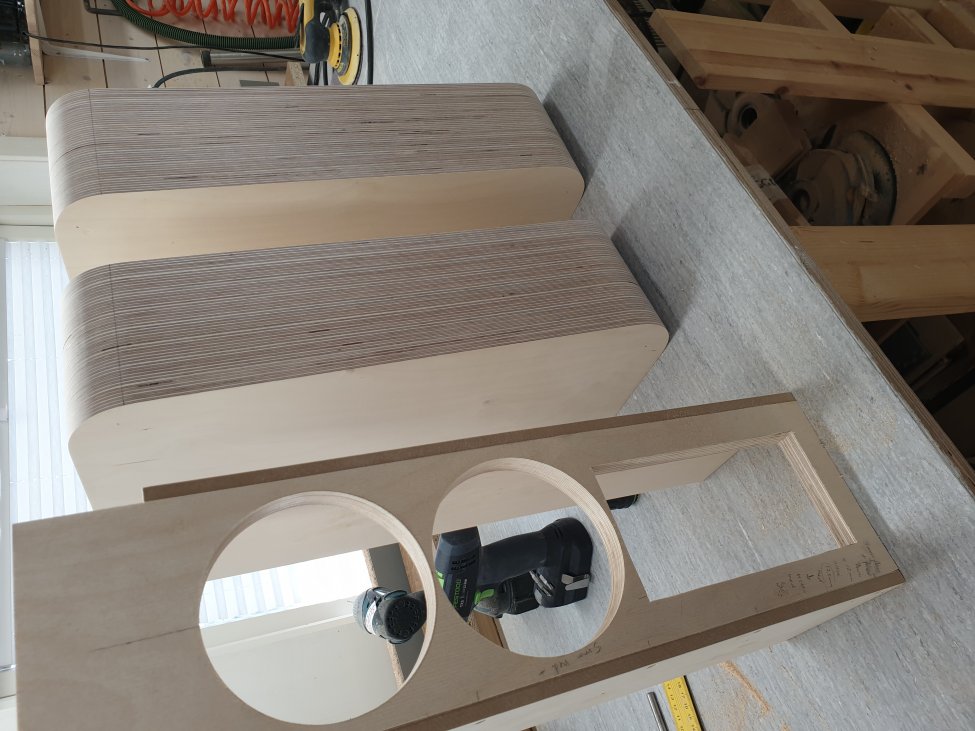

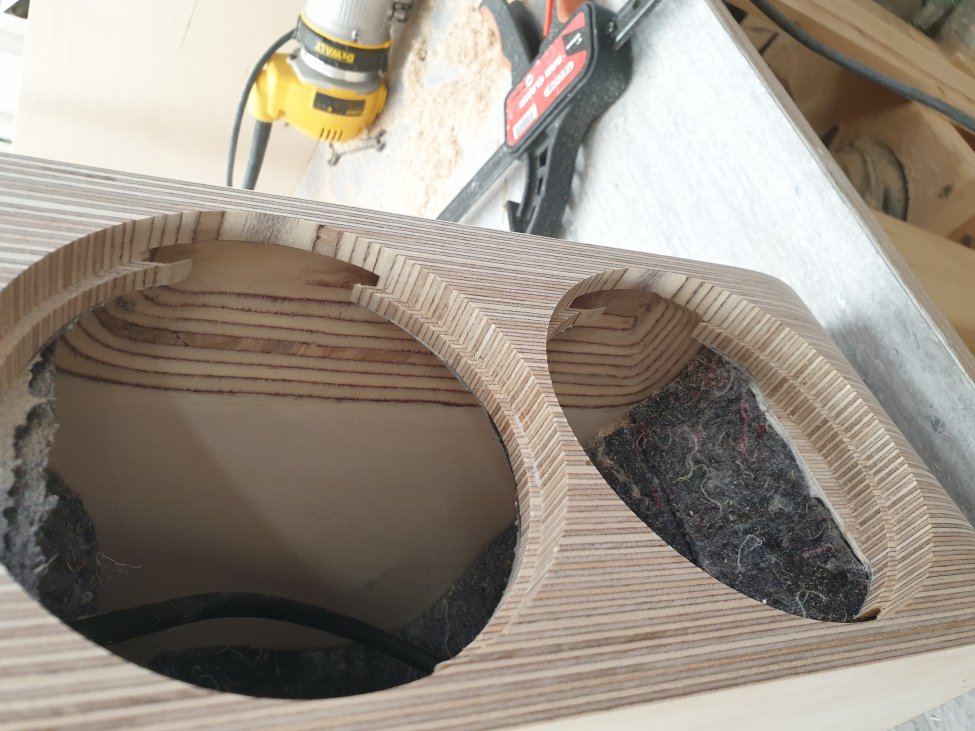

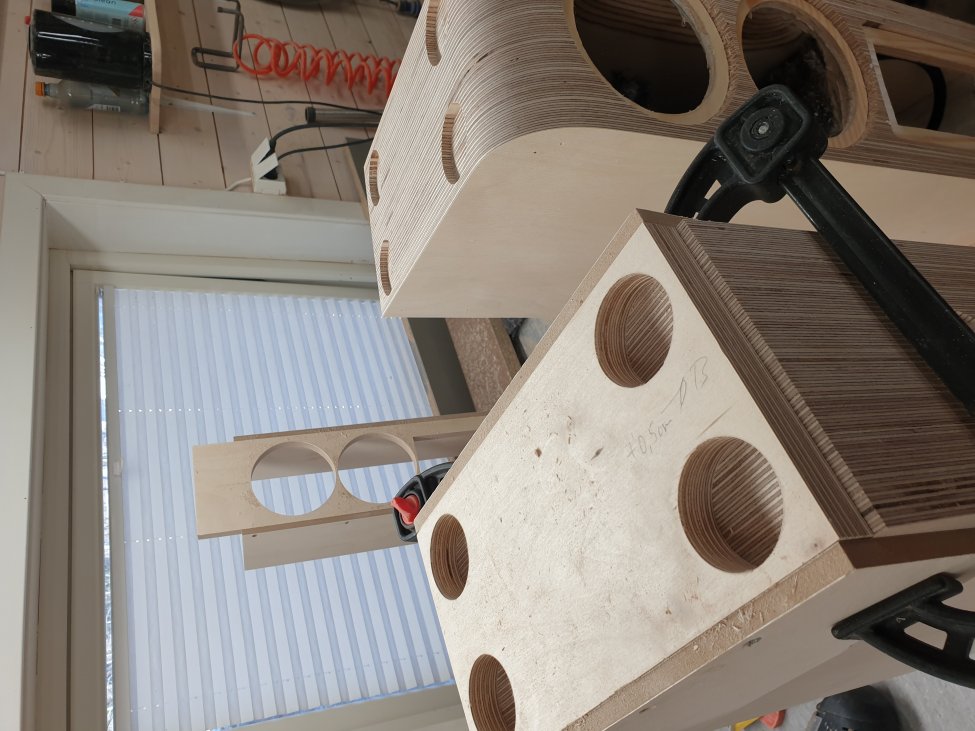

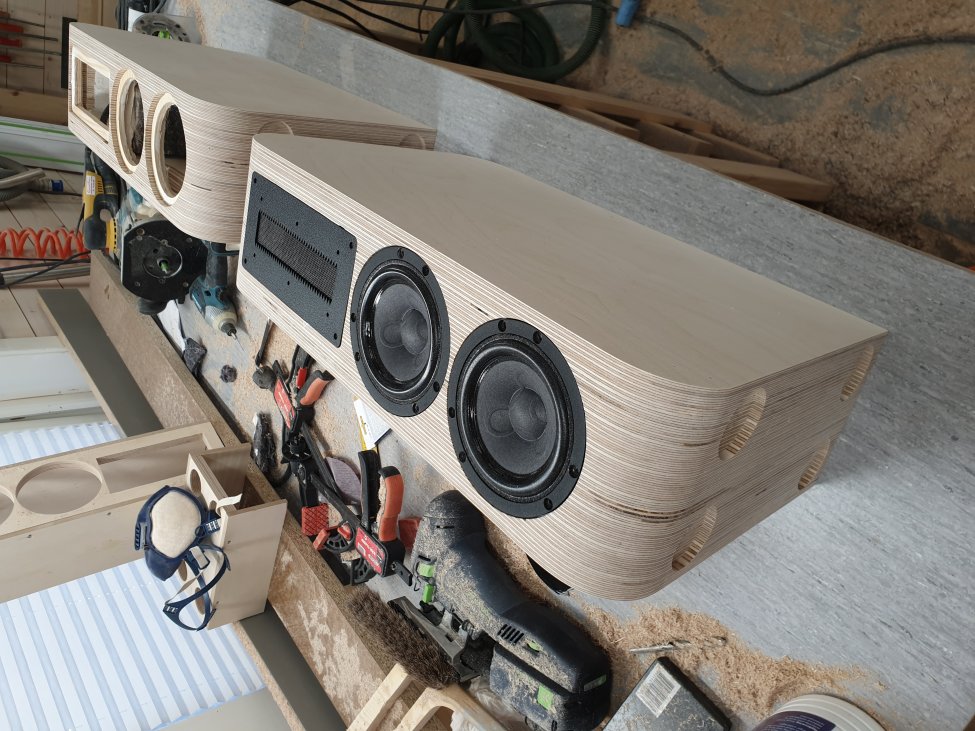

    Det ble frest ned ca 12mm, deretter ble det frest med styrehylse og et stål som laget en "liten hylle" på 2mm som jeg kunne lime fast en 6mm X-finér ring til hvert av de 4 hullene.
    Superfila er kjempefin til å trimme alle kanter..
    Samme løsning, nesten, som på Benditsa..
    Kantved X-finér er forøvrig noe dr... å skru elementer rett i , både pga løs ved men også at fineren vil vokse og krympe litt.. lager derfor en skive som har 1mm luft rundt seg, som limes nedi med en god fuge tec7.. En fuktig finger sørger for en fin fas på baksiden..

    Samme for diskant


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11

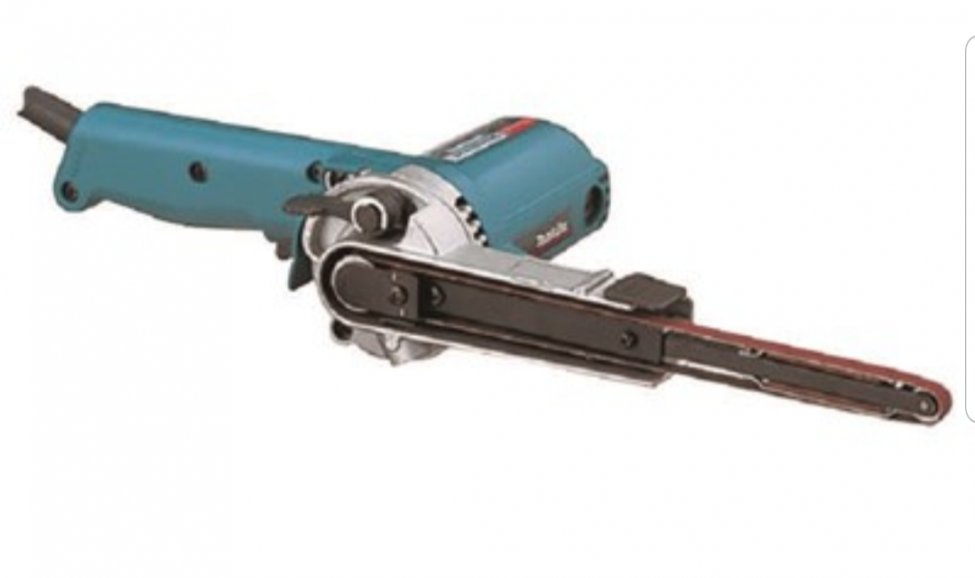

    Superfil er et hendig verktøy.. både for treverk, plast, metall etc..


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11

    El Paso :)...

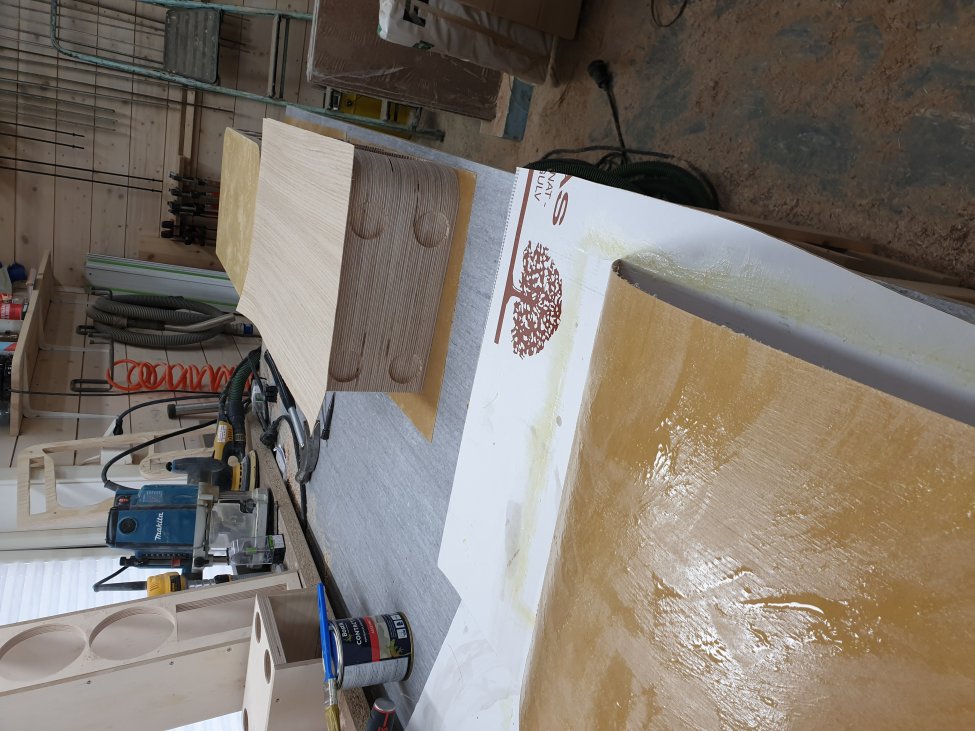

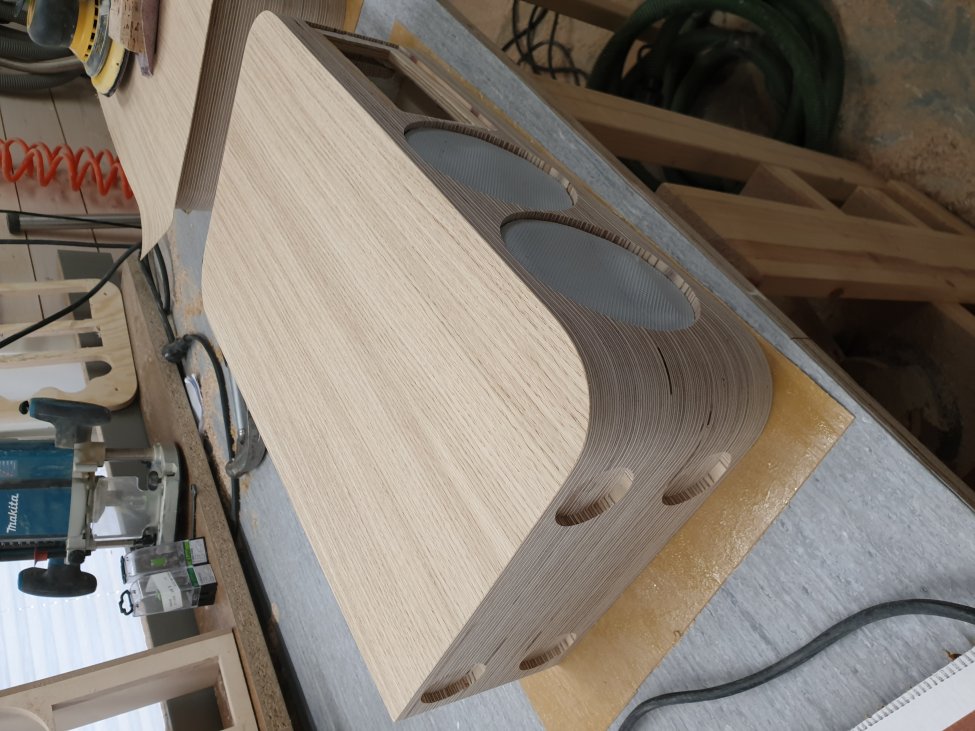

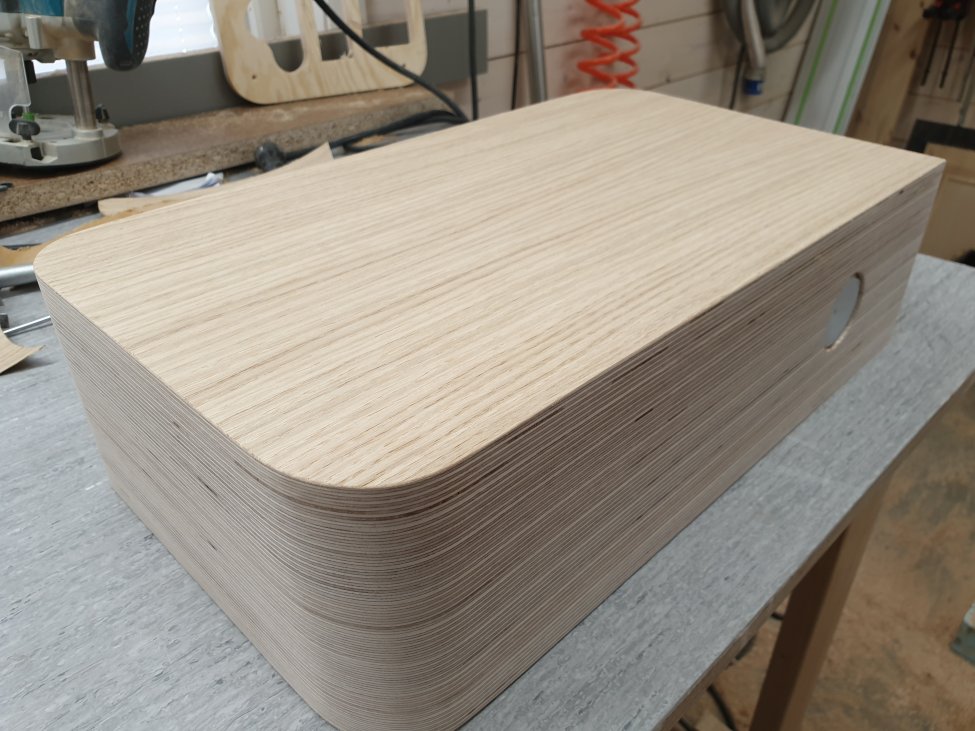

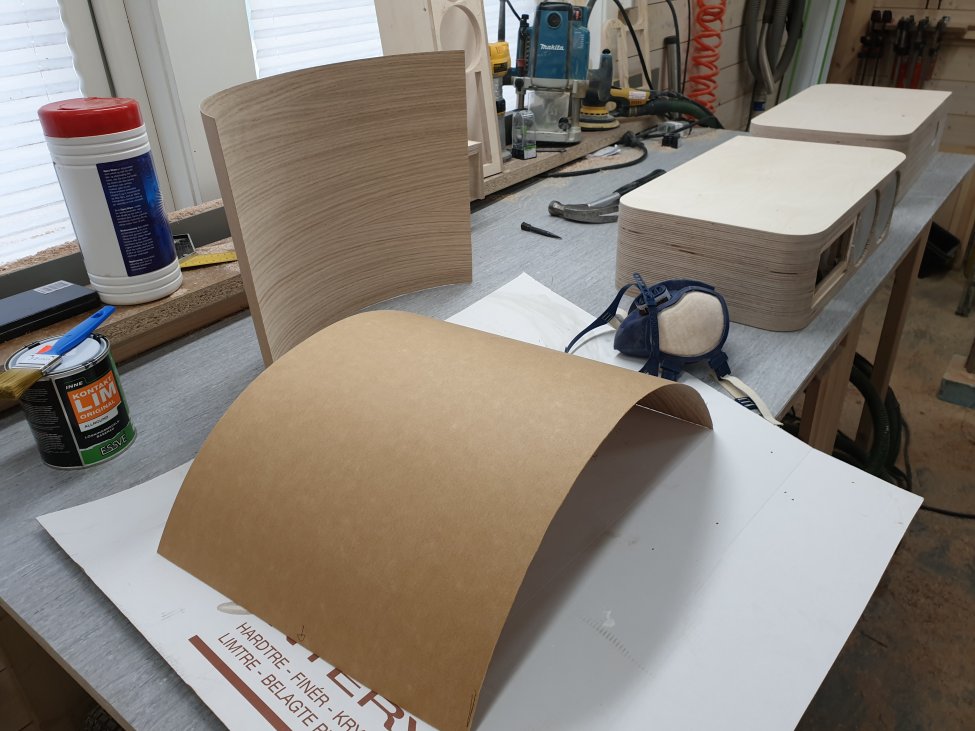

    Neste ut på lista er finering av dekksidene.. Eik fra Decoflex er handlet inn, samt en boks med kontaktlim..
    Tanken er at kantveden fra bjørka skal matche eika når den er ferdig oljet..


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11

    Veldig godt å pusle med disse små knøttene, ifht linjekildene.. null stress og god tid til en kaffekopp inniblant


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    8.474
    Antall liker
    6.793
    Sted
    Narvik
    Torget vurderinger
    3
    Kantved X-finér er forøvrig noe dr... å skru elementer rett i , både pga løs ved men også at fineren vil vokse og krympe litt.. lager derfor en skive som har 1mm luft rundt seg, som limes nedi med en god fuge tec7.. En fuktig finger sørger for en fin fas på baksiden..
    Jeg har blitt litt religiøs med å bruke møbelplugger. Smører med epoxy før jeg skrur de i. Kunne det være et alternativ?


    Klomutter er djevelens verk - ihvertfall når de river seg løs inni kassa...

    Johan-Kr


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11
    Så absolutt.. God idé
    Jeg har liggende en eske med rampa, men frykter de er litt for grove ( 5mm gjenger, 8mm utv)..


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.843
    Antall liker
    4.564
    Sted
    Halden
    Hei :)
    Jeg må bare bøye meg i pussestøvet ! Fantastiske skapninger du lager, med en finish uten sidestykke .:) Min absolutte favoritt-tråd !
    Må få sett å få ta meg en tur til deg snart for å få hørt på det du lager.
    Hva med delefilter, er det på plass ?
    Mvh.
    Johnny


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    8.474
    Antall liker
    6.793
    Sted
    Narvik
    Torget vurderinger
    3

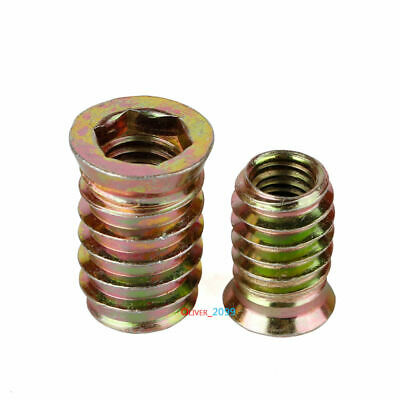

    Du trenger ikke så mange... Jeg bunkra opp 4, 5, 6 og 8mm før 300kr-grensa ble fjerna. Hva trenger du, så kan jeg hive i posten?

    Dette er ikke ekte Rampa, men kina-vare

    Johan-Kr


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11
    Hei :)
    Jeg må bare bøye meg i pussestøvet ! Fantastiske skapninger du lager, med en finish uten sidestykke .:) Min absolutte favoritt-tråd !
    Må få sett å få ta meg en tur til deg snart for å få hørt på det du lager.
    Hva med delefilter, er det på plass ?
    Mvh.
    Johnny
    Hei Johnny,

    Disse blir filterløse da jeg tenker å dele aktivt..

    Ja, du er alltid velkommen hit. :)
    Og takk for fine ord!


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.944
    Antall liker
    10.540
    Sted
    Toten
    Torget vurderinger
    11
    Du trenger ikke så mange... Jeg bunkra opp 4, 5, 6 og 8mm før 300kr-grensa ble fjerna. Hva trenger du, så kan jeg hive i posten?

    Dette er ikke ekte Rampa, men kina-vare

    Johan-Kr
    Hei,
    Det blir jo ganske mange, gjør det ikke? 4 × 6 muttere for mellomtoner og 2 × 4 muttere for diskantene.. 32 totalt, minste varianten..
    Quenta costa, så kan jeg vippse deg.. men i dette tilfellet rekker det også fint med å skru i fineren.. egentlig :)


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    8.474
    Antall liker
    6.793
    Sted
    Narvik
    Torget vurderinger
    3
    Graver fram i morra etter jobb - på tur i loppisen nå.

    Johan-Kr
