Waveguider generelt (og spesielt til Bliesma T34B-4)

[Hornlyd]

Enda en liten drodletråd. Det tar gjerne et par år før en idee materialiserer seg her i huset. Anyway, lærerikt å drøfte muligheter.

Jeg har denne diskanten som jeg allerede har testet i flere konfigurasjoner originalt, uten waveguide. Låter fantastiske med en super kropp, klang, oppløsning og ikke minst voldsom kapasitet:

http://www.bliesma.de/Datasheet%20T34B-4.pdf

Vil gjerne lære mer om waveguider til domediskanter. Hva, hvordan, hvorfor, alternative profiler, dreie, 3D printe, CNC frese, støpe, fordeler, ulemper osv.



[Hornlyd]

Dette er trolig den mest omfattende tråden om aktuell diskant og waveguide:

Build therad: OLA-WG 2.5 - a 2.5way with SB midwoofers and a Bliesma tweeter

A new build thread with Drivers: 2x SB acoustics MW16P-8 Bliesma T34B-4 tweeter. Concept: Midwoofers in closed box. 2.5way design (lower woofer helps compensate baffle step, but is rolled off before upper woofer) Bliesma tweeter mated with a waveguide to optimize the off axis /...

www.htguide.com

Innspill og utredninger er velkommen

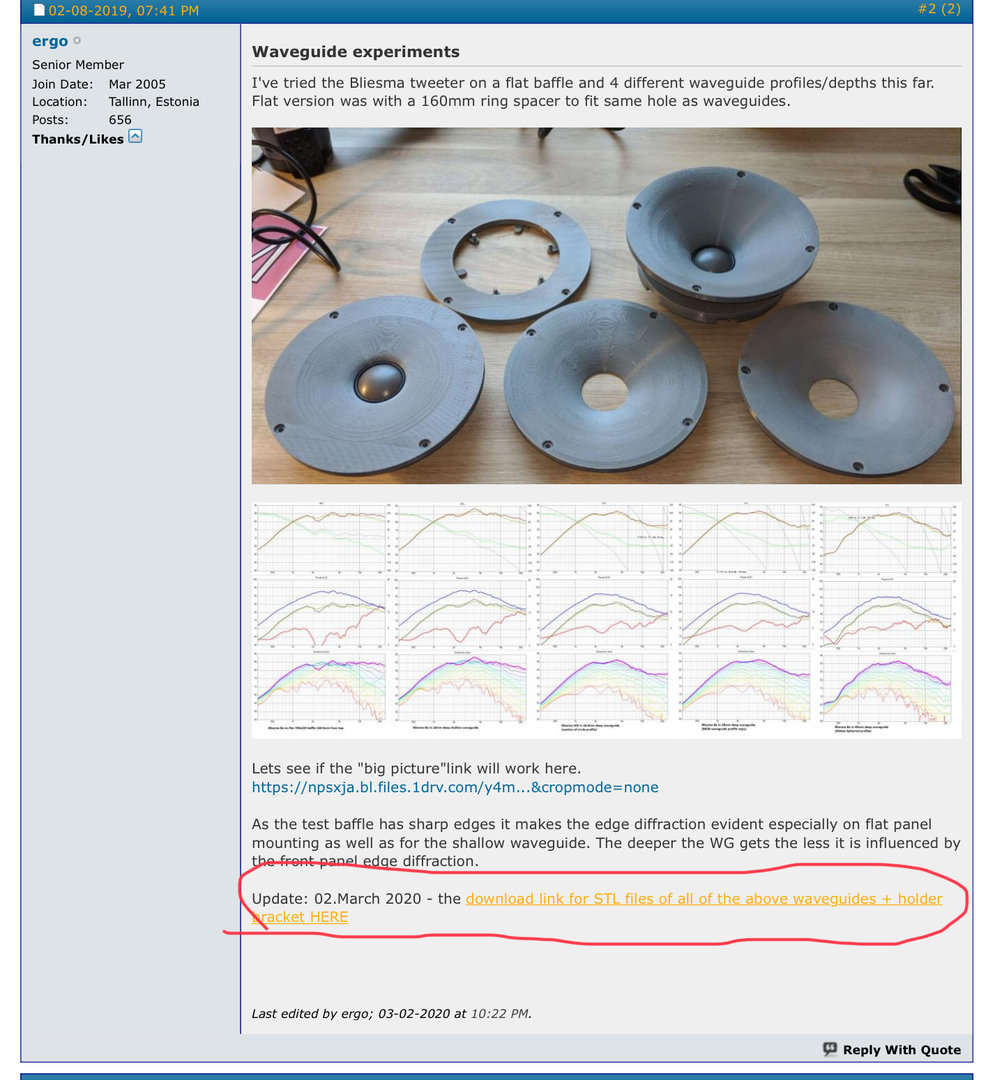

Lets see if the "big picture"link will work here.
https://npsxja.bl.files.1drv.com/y4m...&cropmode=none

As the test baffle has sharp edges it makes the edge diffraction evident especially on flat panel mounting as well as for the shallow waveguide. The deeper the WG gets the less it is influenced by the front panel edge diffraction.

Update: 02.March 2020 - the download link for STL files of all of the above waveguides + holder bracket HERE



[W.Sand]

Her ligger ferdige filer for 3-d print. Kun 25' fra Bliesma foreløpig.
Vi har printet ut for SB Acoustics. Funket veldig bra.



[The Shy]

Skal fylle på med info rundt den 26.4 mm waveguiden over her.

Kan si så mye at jeg er fornøyd



[W.Sand]

Joseph Crowe selger WG-filer



[Hornlyd]

Fant ikke Bliesma T34b der?

Det er interessant med en waveguide som tillater så lav deling som mulig.

BlieSMa T34B-4 Beryllium Dome Tweeter | HiFiCompass

What is on the test bench? In February, 2018 we tested the first BlieSMa (Germany) product - aluminium-magnesium 34 mm dome tweeter T34A-4. And so, three months later it's new product is on the our test bench - beryllium 34 mm dome tweeter T34B-4. By its construction the new tweeter is exactly...

hificompass.com

3mm linear excursion and large vent channel for undistorted low-end frequency operation
- 3mm is from peak to peak. The amplitude of 1.5mm is just a fantastic parameter. We have never seen a such tweeter parameter before. Operating down to 1.3 kHz? It is not a problem!



[The Shy]

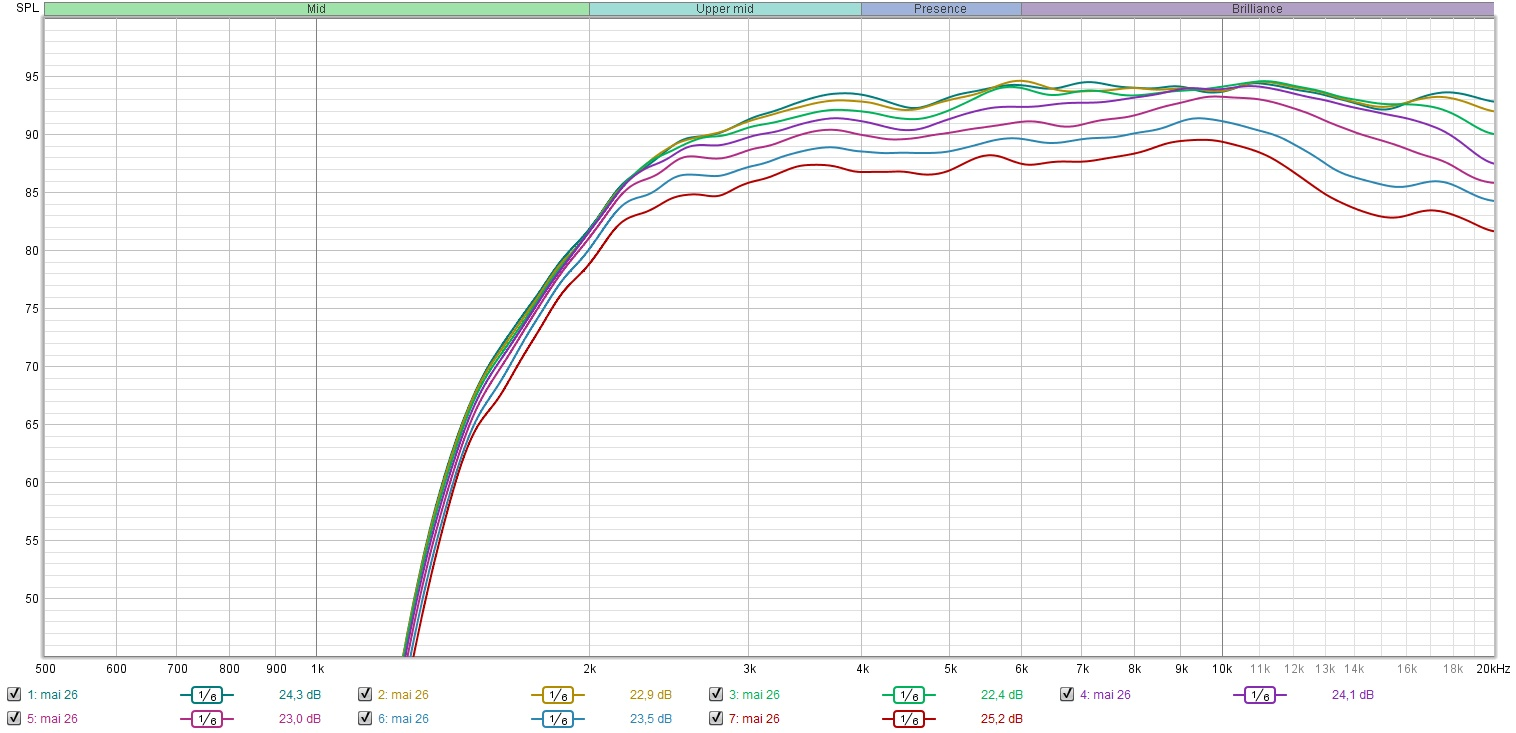

Mine Waveguider til BlieSMa T-34 B

Spredning 0 til 60 grader.



[Ares]

Generelt mye bra info i denne og flere andre tråder om WG for diskanter på diyaudio.
T34B-4 kommer snart, i 6,5 og 8 tommers størrelser, enten runde eller elliptiske alt ettersom hvilke som gir best resultat.
Elliptiske waveguider hjelper med å få senter til senter distansen ned, så den integreres bedre med mellomtone, kan krysses høyere uten å negativt påvirke lyden, comb filtering etc.
Og T34A-4 kommer også etterhvert, når eg har fått tilbake T34B paret mitt fra USA )

Open source filer tilgjengelig for alle og trengs bare en 3D printer, .stl filene kan også brukes til å få cnc frest dei ganske enkelt.

Open source Waveguides for CNC & 3D printing!

I've been working on a waveguide project where I would develop high performance waveguides for some popular tweeters, and than share the files for anyone to print or CNC as they are able. The discussion started here: 3D printed waveguides - Techtalk Speaker Building, Audio, Video Discussion...

www.diyaudio.com

Brandons side var linket til lenger oppe i tråden. Kommer etterhvert også en mindre WG for T25 for å bedre matche Bliesma 3" mellomtonene som snart kommer ut.

Waveguides | somasonus

www.somasonus.net

Her er også Brandons side med målinger av diverse sjeldent testede elementer og horn.

Google Sites: Sign-in

Access Google Sites with a personal Google account or Google Workspace account (for business use).

sites.google.com



[Ares]

Her er også en tråd med T34B i WG med SS drivere.

New project: Bliesma T34B in WG, 18WE, 32W

Just to share very nice results of T34B plus 7" custom waveguide combination. Today I measured horizontal responses 0-90deg. I could not wish better results. Measurement was done in 2way cabinet with rounded edges to smooth out the responses as much as possible, mic distance 70cm, and gatting...

www.diyaudio.com



[Ares]

Denne tar mer for seg horn men er mye god info å hente ut, inkludert software som kan brukes til vanlige diskanter og WGs også.

Acoustic Horn Design – The Easy Way (Ath4)

Acoustic Horn Design – The Easy Way (Ath tool) This is an associated thread for a waveguide generator called Ath (Advanced Transition Horn), version 4. Ath is a piece of software for designing waveguides and horns. At the same time it makes it possible to easily simulate their acoustic...

www.diyaudio.com



[Hornlyd]

Jeg pm’et med han her og det er bare å hente filene på linken:

Build therad: OLA-WG 2.5 - a 2.5way with SB midwoofers and a Bliesma tweeter

A new build thread with Drivers: 2x SB acoustics MW16P-8 Bliesma T34B-4 tweeter. Concept: Midwoofers in closed box. 2.5way design (lower woofer helps compensate baffle step, but is rolled off before upper woofer) Bliesma tweeter mated with a waveguide to optimize the off axis /...

www.htguide.com



[Hornlyd]

Hvor stor må en rektangulær waveguide med størrelsesforhold 1,6:1 være for å få konstant direktivitet horisontalt ned til 1300 Hz med Bliesma diskanten?



[mk1classic]

Hvis du har en modell fil så kan du prøve å få et tilbud fra https://www.hubs.com/ på 3D printing eller fresing.



[Georgb]

Hvor stor må en rektangulær waveguide med størrelsesforhold 1,6:1 være for å få konstant direktivitet horisontalt ned til 1300 Hz med Bliesma diskanten?

Kjem an på kvar vid spredning du ynskjer. Høgare konstant direktivitet betyr større bølgeledar for å koma ned i same frekvens. Ein "generell" regel som vart eksperimentelt funne av Don Keele (om eg ikkje hugser heilt feil) var følgende formel: f=2,4*10^4/(x* Φ) der f er frekvens i kilohertz der bølgeleder/horn gradvis begynner å få mindre direktivitet, x er munninga i mm, og phi er bredden før du når halvt akustisk trykk (-6dB) (beamwidth på engelsk). 2,4*10^4 er berre ein konstant som Keele fant eksperimentelt.

Dersom me vil lage ein bølgeleder som funker ned til 1300hz (1,3kHz) med 120 grader bredde så kan me løyse denne formelen mhp. x og får då:
x=2,4*10^4/(1,3*120)
Dette vert 154mm, sånn cirka, men 120 grader er ein ganske vid vinkel. 180 grader er som kjent det ein får frå ein flat baffel. Håper dette er til hjelp.

OBS: denne formelen inkluderer ikkje avrundinga me treng ved munnen for å unngå diffraksjon/plutseleg endring i akustisk impedans.



[Hornlyd]

Takk

Hvis jeg f eks ønsker 60x90 grader da?



[Georgb]

Då bruker du formelen over, og plugger inn 90 grader, det blir rundt 205mm (men eg ville nok ha lagt inn 20-30mm til avrunding, for å unngå stygg oppførsel på lytteaksen).
Du kan òg legge inn 60 grader i den fyrste formelen for å finne ut kvar tid du mister kontroll vertikalt, om det er interessant.
