YMIR`s nåværende oppsett

[ymir]

hei

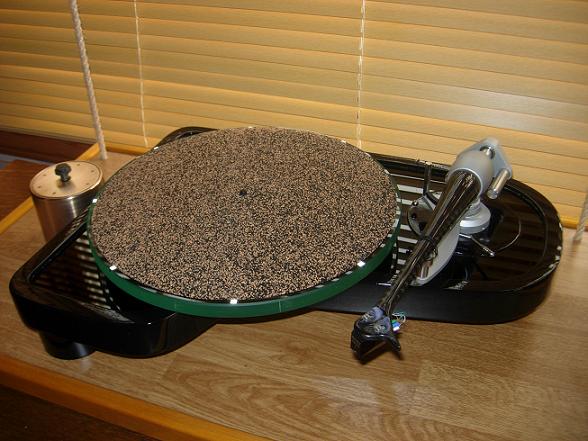

Starter med kilde. Benz EbonyL,Wilson Benesch act 0.5,DIY vinylspiller



[ymir]

kilde nr.2 Chord dac64 ,SB duett,med kjølevifter for effekttrinn bak.



[ymir]

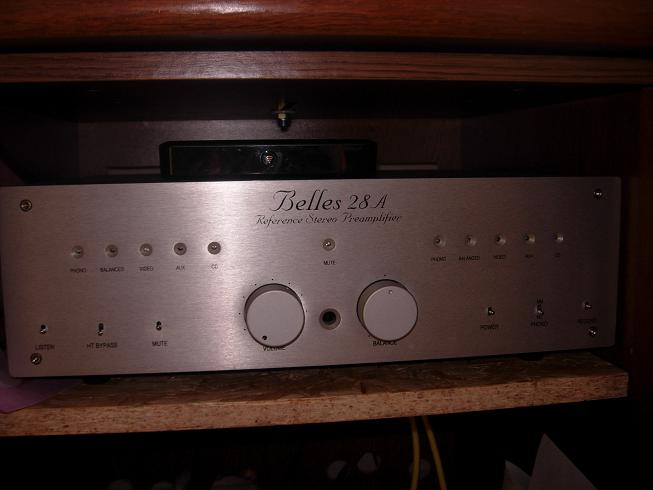

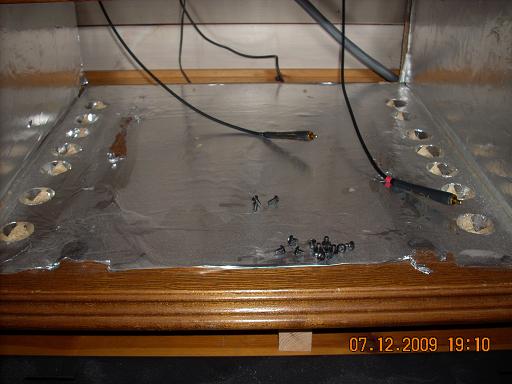

Preamp,poweramp med aluminiumfolie i bunn og på sider= ingen varmelagring i skap,samt luftehuller i bunn langs kjøleribber



[ymir]

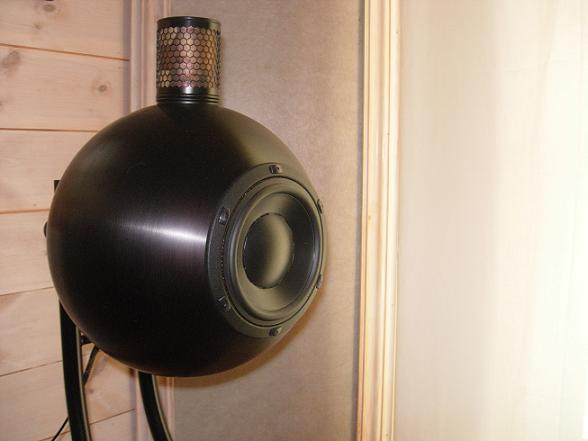

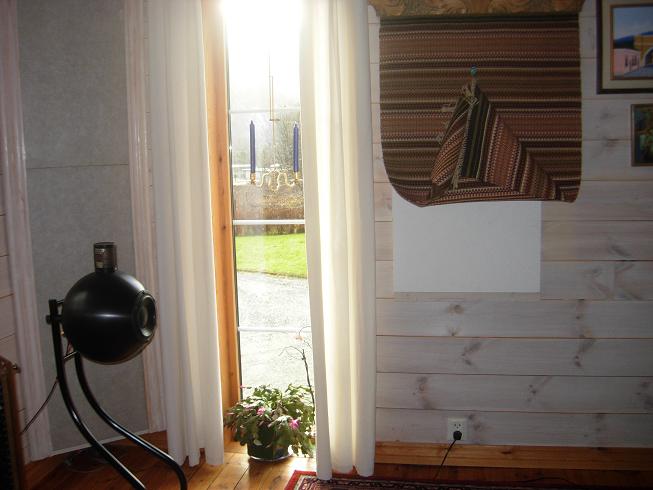

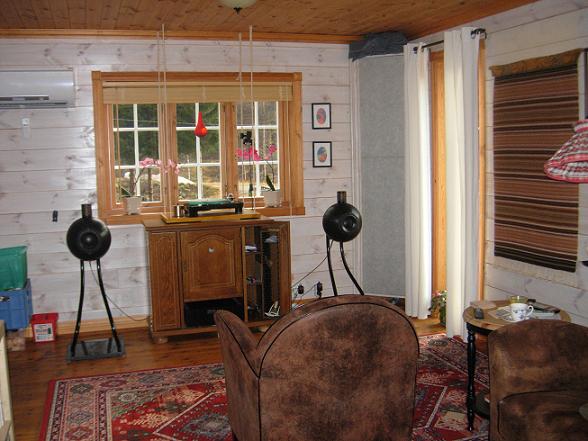

Høytalere er Gallo Solo Nucleus.Har tidligere brukt Gallo TR1 subber,men disse hang ikke lenger med når Belles kom. Høyre hjørne er dempet med Rockwool akustik plater 10cm.demping er som anbefalt av Robert Harley



[ymir]

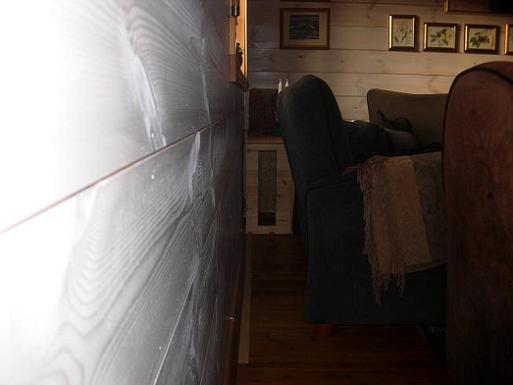

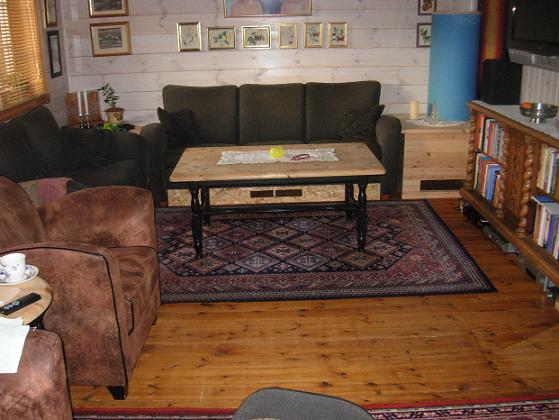

DIY helmholtz resonatorer,integrert under sofa og hjørnebord.Både frekvens og resonator er beregnet vha. http://www.mh-audio.nl/Helmholtzabsorber.asp



[HCS]

Gjennomført og kult anlegg ymir  . Hva er spec på disse galloene ? Bruker du sub ved siden av ?



[ymir]

Vha.resonatorene og OPTIMALT plassert høytalere et lydbilde der vokalist normalt er ved den røde lykten midt i vinduet,(noen også ved toppen av vindu).Gitaren på "fyret ved Tornenes" Kari Bremnes,Live, står helt oppe,to meter ut ved midterste vindu ved spisebord.Koret på "depressor man" Equal right Lp til Peter Tosch står ved øvre hjørne til venstre på skap.(begge eks.med sub. i drift) ønsker derfor TR3 sub.Uten resonator og dersom høytaler flyttes litt ut eller inn faller hele lydbilde sammen og alt foregår kun mellom høytalere,og nokså diffust.



[ymir]

Gjennomført og kult anlegg ymir . Hva er spec på disse galloene ? Bruker du sub ved siden av ?

Spec på Gallo? Mere enn gode nok.(150W,91dB,4ohm)Tror Anthony Gallo sleit litt da Dynaudio sluttet å levere mellomtone/bass elementet.Det tok mange år før ref.3-3.1 kom,da med egenutviklede elementer.

Brukte en stund Gallo TR1 subber.Disse fungerte ok sammen med forige forsterker/DAC kombinasjon.(Consonance rørpre.OCM200 poweramp og Xindak DAC5)
OCM er også en BELLES konstruksjon fra tiden da han jobbet for Magnum Dynalab.

Men TR1 hang ikke lenger med når det nye Belles settet kom.Ønsker derfor å prøve Gallo TR3 subbene.



[hifiguru]

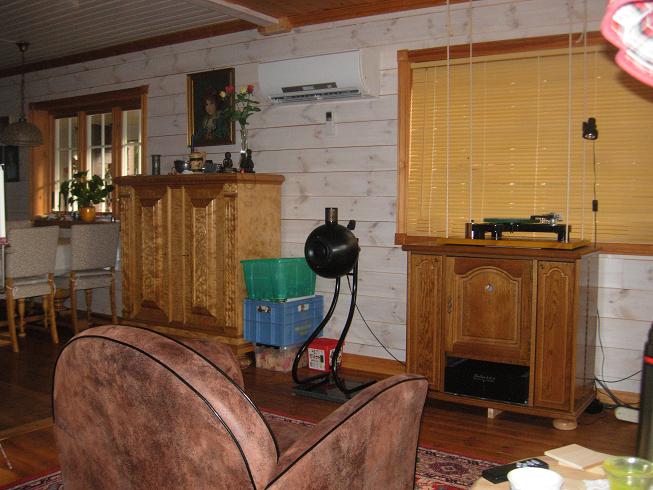

Henger vinylsnurren i taket?



[ymir]

Henger vinylsnurren i taket?

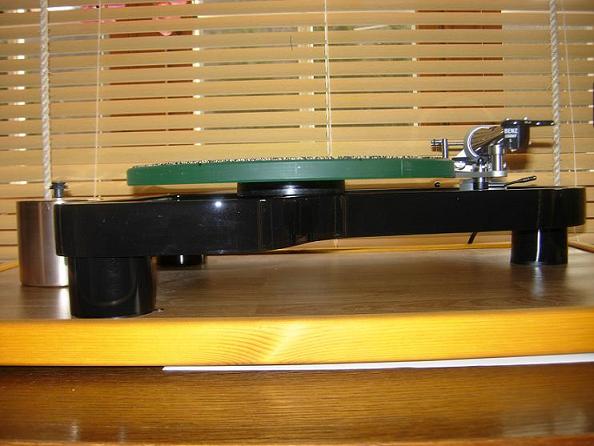

Ja,den henger i taket,pga. problemer når noen går tungt/springer på gulvet (har barn og barnebarn).Har prøvd veggfeste med når noen smeller med dører,rister veggen.Problemet er betydelig mindre med DIY spilleren (vekt opp mot 10 Kg laminert glass og Adiprene ben) enn Linn Basik som var min forige spiller som og var bedre enn Rega som jeg hadde før den igjen.



[hifiguru]

Det er passe kompromissløst! ;D

Men du har brukt mye energi på akustiske tiltak, så vel for meg at ikke de Gallo'ene er de mest booomy høyttalerne på markedet, litt over the top eller er det fra tiden med sub?



[ymir]

hei

Kabling er vel også en vesentlig del av et oppsett?

Pre-Power kabel er Audience au24
Høytaler kabel er Audience au24 Begge etter anbefaling av David Belles da de dyreste JPS ikke passet min lommebok.

Dac-preamp er Van den Hul ,The First Mk II "ultimate"
DAC- Squeezebox ,Eichmann

LMC fat til alle komponenter,med bla.Wattgate,Oiade,hvor jeg mener Wattgate er bedre enn Oiade



[ymir]

Det er passe kompromissløst! ;D

Men du har brukt mye energi på akustiske tiltak, så vel for meg at ikke de Gallo'ene er de mest booomy høyttalerne på markedet, litt over the top eller er det fra tiden med sub?

Jeg kommer snart med målinger med og uten resonator.Kalkulatoren viser at 55Hz er problemet hos meg,noe en tidligeremåling også viser,så teori og praksis stemmer over ens.
Er litt usikker på hvordan resonatorene på gulvet måler,men den blå sylinderen(resonator det også) gir subjektivt en kollosal forbedring.

55Hz klarer Galloene,og med en "super amp" på ,de så har jeg en voldsom peak på 55Hz.Hører klart trafikk/gatestøy på en del opptak.Mener det kommer av at grunnfrekvensen for resonansfrekvensen på 55Hz er ca. halvparten dvs. ca.28Hz.

Så det er ikke høytaleren som er "booomy",men det er rommets fysiske mål som vil gi slike utslag,og med en forsterker som KAN bass OGSÅ så må en temme peaken.



[ymir]

Hei

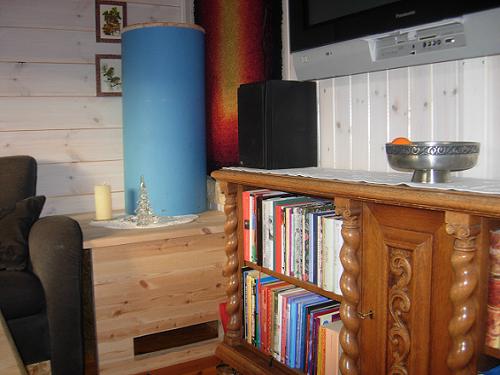

Her er "den blå kassen".Ut i fra X antal liter kan resonansfrekvens TUNES vha.portåpning og lengde.En regulerer også resonatorens arbeidsområde vha.disse parametre.



[ymir]

Hei
Har/hadde litt brumm.Snakket med Belles i ettermiddag.Løsning var å vri trafo noen grader.Trafodiameter 17,5 cm,høyde/tykkelse 10,5cm.



[ymir]

Liten plass til effektrinn?Alu.folie gjør at varmen ikke lagres i skapets materiale.Luftehuller langs kjøleribber gjør at kjøleviftene i skapet skjeden er i bruk.Spilte The Who i går og dro da på litt,da var det 1/2 år siden viftene hadde vært i bruk.



[ymir]

Hei
2000VA må vel sies å væere en kraftig "motor"

Hei
Har/hadde litt brumm.Snakket med Belles i ettermiddag.Løsning var å vri trafo noen grader.Trafodiameter 17,5 cm,høyde/tykkelse 10,5cm.



[ymir]

Hei

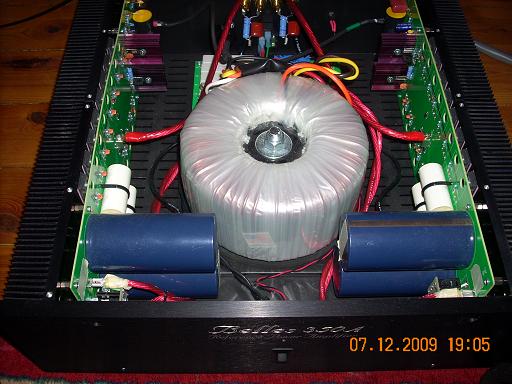

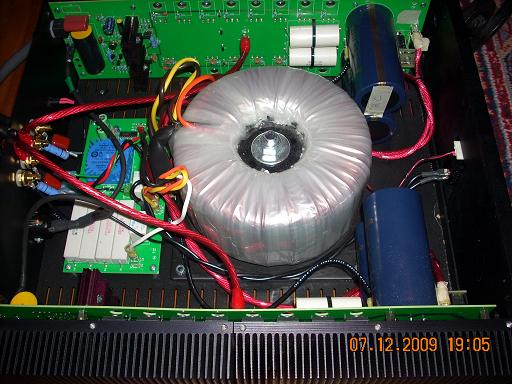

må jo ha bilde av "kong" trafoen på 2000VA som anmelderen i Soundstage kalte den.



[ymir]

Hei
Har kjørt noen målinger med XTZ room analyser.Har 2 stk. Helmholtz resonatorer i hvert hjørne,hver på ca.170L og 1 under sofa på ca.130L.Disse er tunet til 55Hz som er problemfrekvensen hos meg.Ut i fra målingene er den på ca.6dB.Med disse 3 resonatorene i bruk er peaken kommet ned på ca,2,5dB.

Kan vel ikke forvente mer av et så beskjedent volum på resonatorENE.

Vet enda ikke hvordan jeg skal få målingene lagt ut,men det vil vel komme med tid og stunder Når en er så opp i årene må jeg ha hjelp av datteren til å legge ut bilder ;D,men hun klarer ikke å få lagt ut målingene



[RoDa]

For å legge ut bilder av målingene må du først lage bilder av dem.
Et skjermdump-program type Snagit eller noe løser det.

Gleder meg til å se målingene.

Mvh
Rolf



[ymir]

her er en test på de første målingene



[ymir]

hei
Det var så langt min datter kom med å få lagt ut målingene fra XTZ programmet.Jeg er vist enda verre en gammlingen i reklamen for et eller annet oljeselskap når det handler om data.Får prøve videre ;D

Komentarer til målingene mottas med takk.



[ymir]

Hei

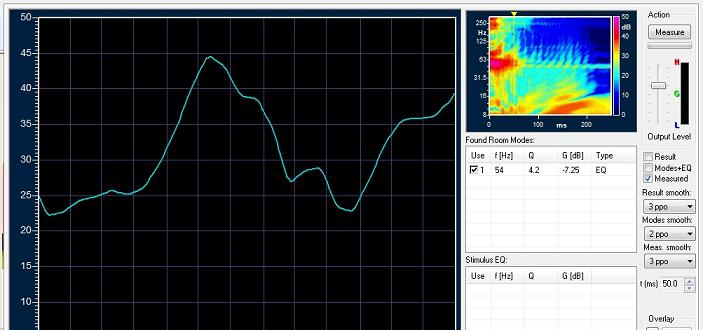

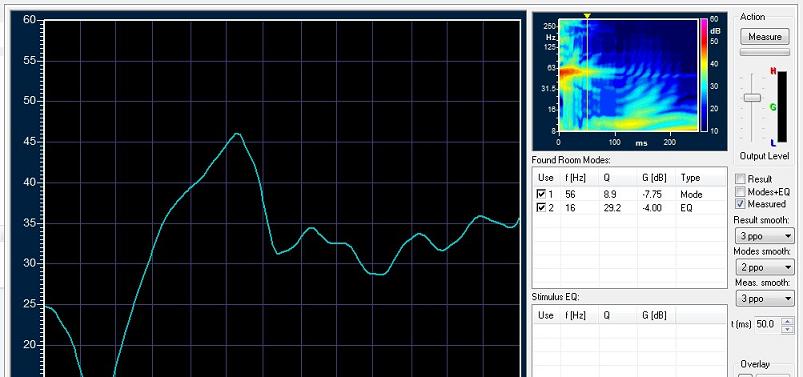

Måleresultat :7,75dB ved amplitude max,ca 75cm bak lyttepos.

7,25dB ved lyttepos.



[ymir]

Hei

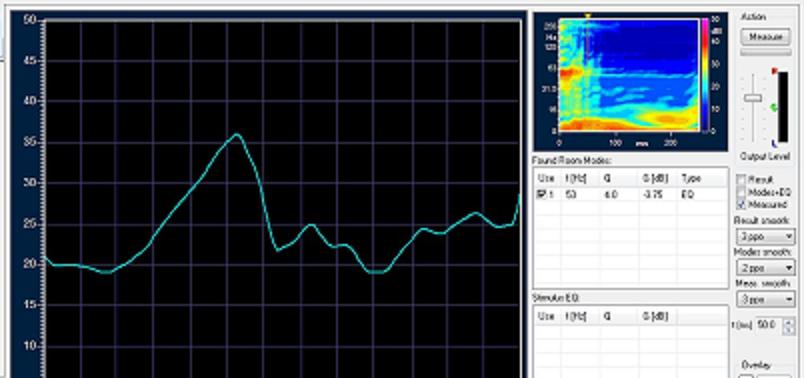

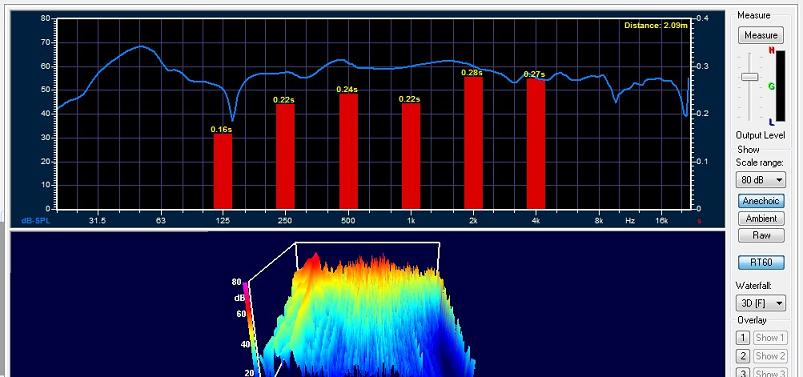

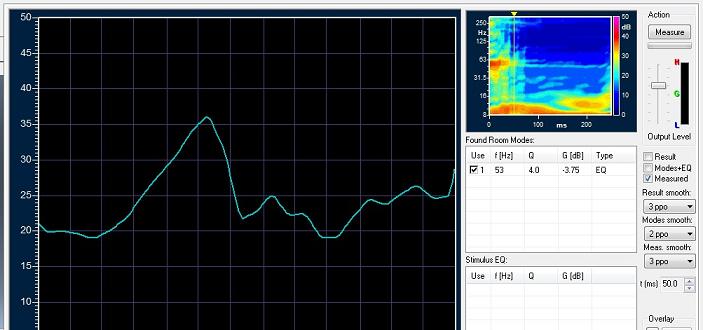

Måling 1 ved lyttepos.3,75 dB med 3 stk resonatorer i bruk,1 stk under sofa,og 2 stk plassert under hjørnebord i hvert hjørne.

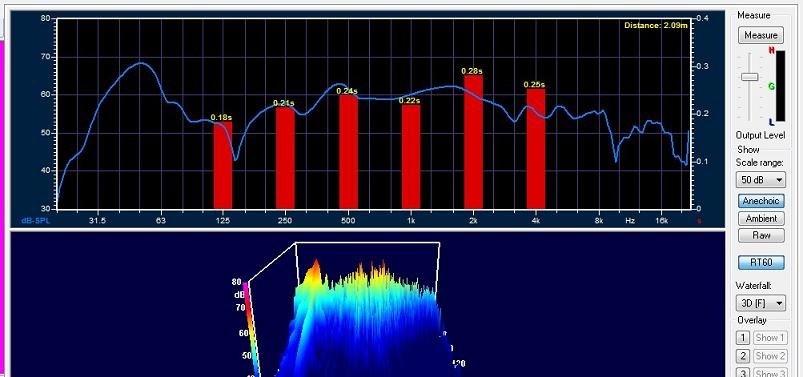

Måling 2 ved lyttepos.3,0 dB med 1 stk resonator BLÅ plasser ved amplitude max ca 75 cm bak lytteposisjon



[ymir]

Hei

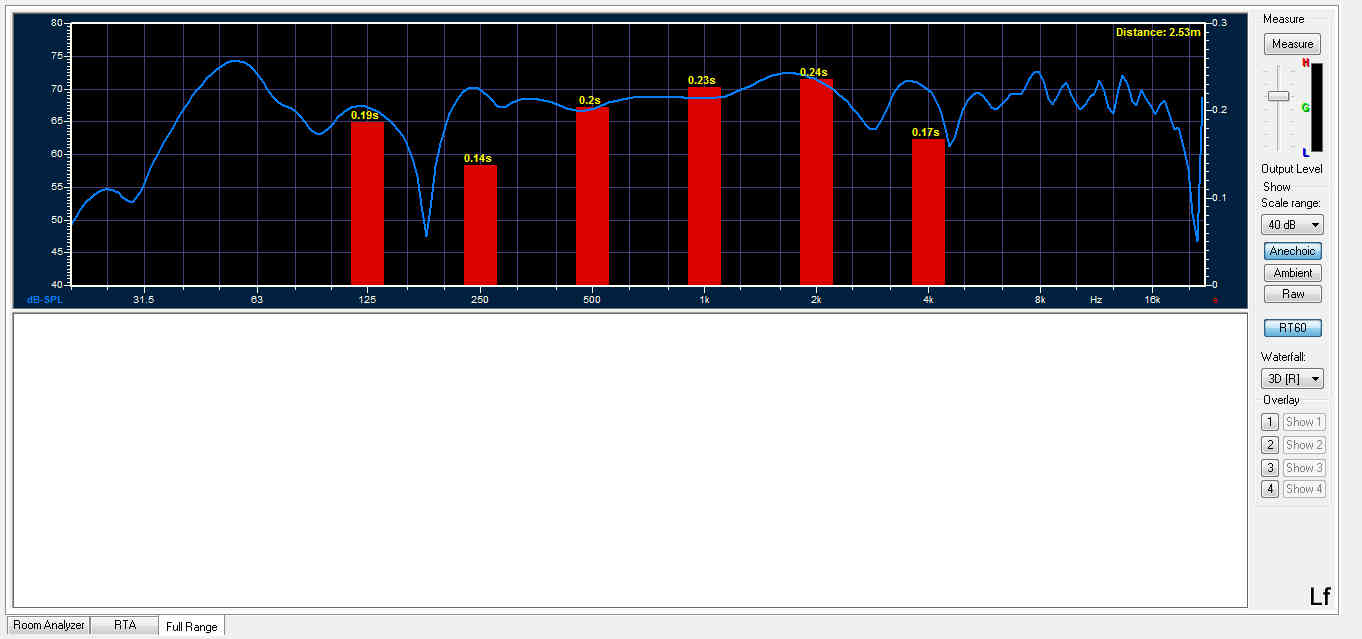

Måling full range.Dipp ved 8KHz blir mindre når høytaler vinkles innover.Gallo anbefaler ikke vinkling.

Vinkling inn ødelegger holografien og en mister følelsen av tilstedeværelse



[ymir]

hei
Jeg klarte vist ikke å holde styr på målingene ;D,de kom ikke i rett rekkefølge,men for de som er interessert i å se virkningen av Helmholtz resonatorer klarer vel å finne ut av det

Lyd messig blir bassen strammere og klarere,det finnest nå nesten ikke en innspilling hvor bassen låter likt,dvs all bass låter forskellig og en hører at det er i bassen lydteknikkerene sliter mest,for det er mange innspillinger med dårlig bass.

Lydbilde (holografien) vokser voldsomt i bredde og høyde og utøverenes plassering i lydbilde blir mye mer "lettlest"

Det blir også svært lett å høre når det kommer forandringer inn,de være seg elektronikk,kabler og ikke minst så hører en mye lettere når en forandrer høytaler plassering.

Får bare håpe at "mh-audio.nl-acoustic" kommer opp å gå igjen da det er der jeg har beregnet romresonans og resonatorer



[ymir]

hei
har prøvd å justere litt på høytaler plassering.Har klart å minske dippen ved ca.8KHz med å minske avstand mellom høytaler.

flere komentarer mottas med takk.



[ymir]

hei
Samme måling men med den oppløsning som brukt tidligere.(lette å sammenligne?)



[ymir]

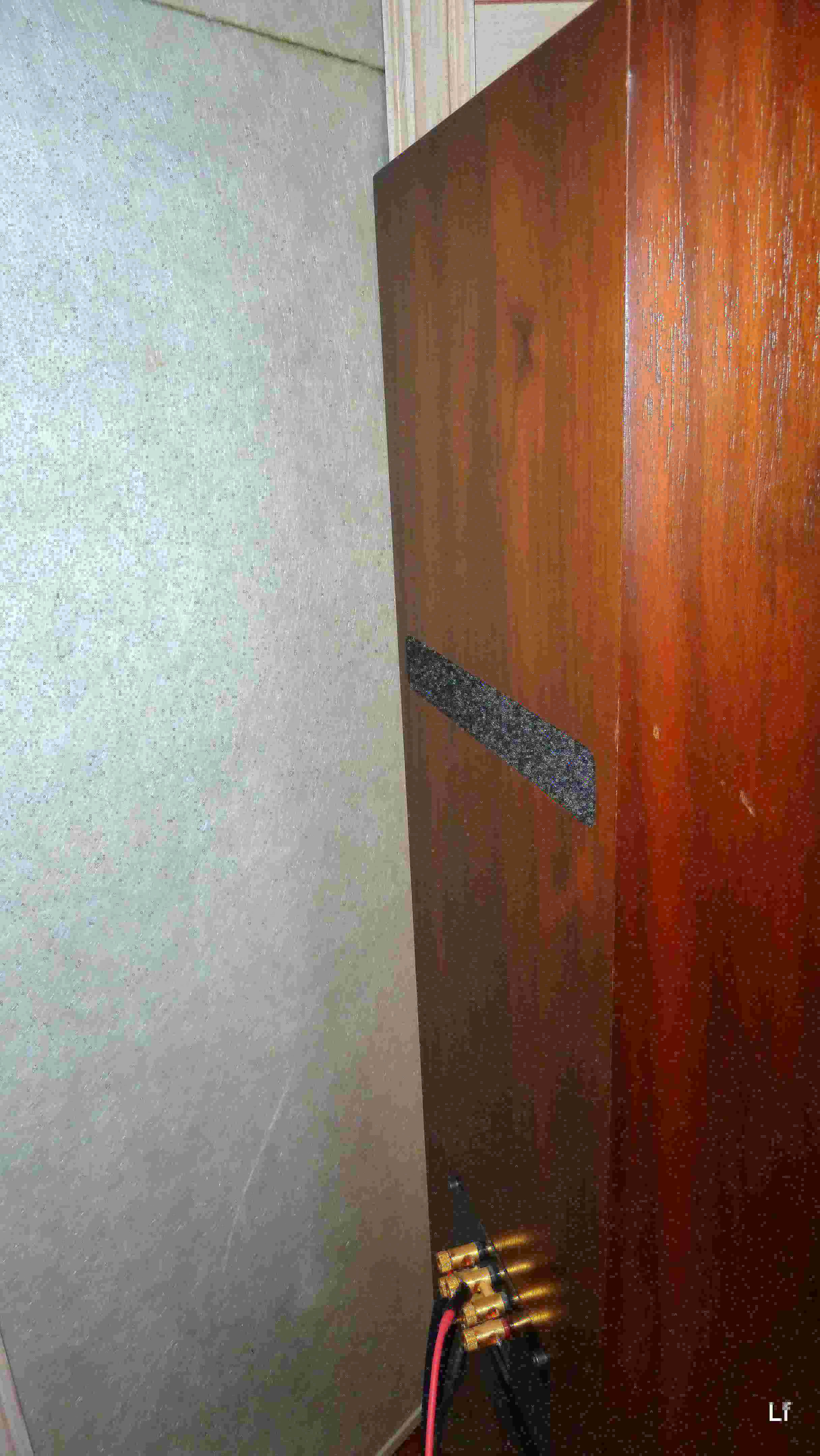

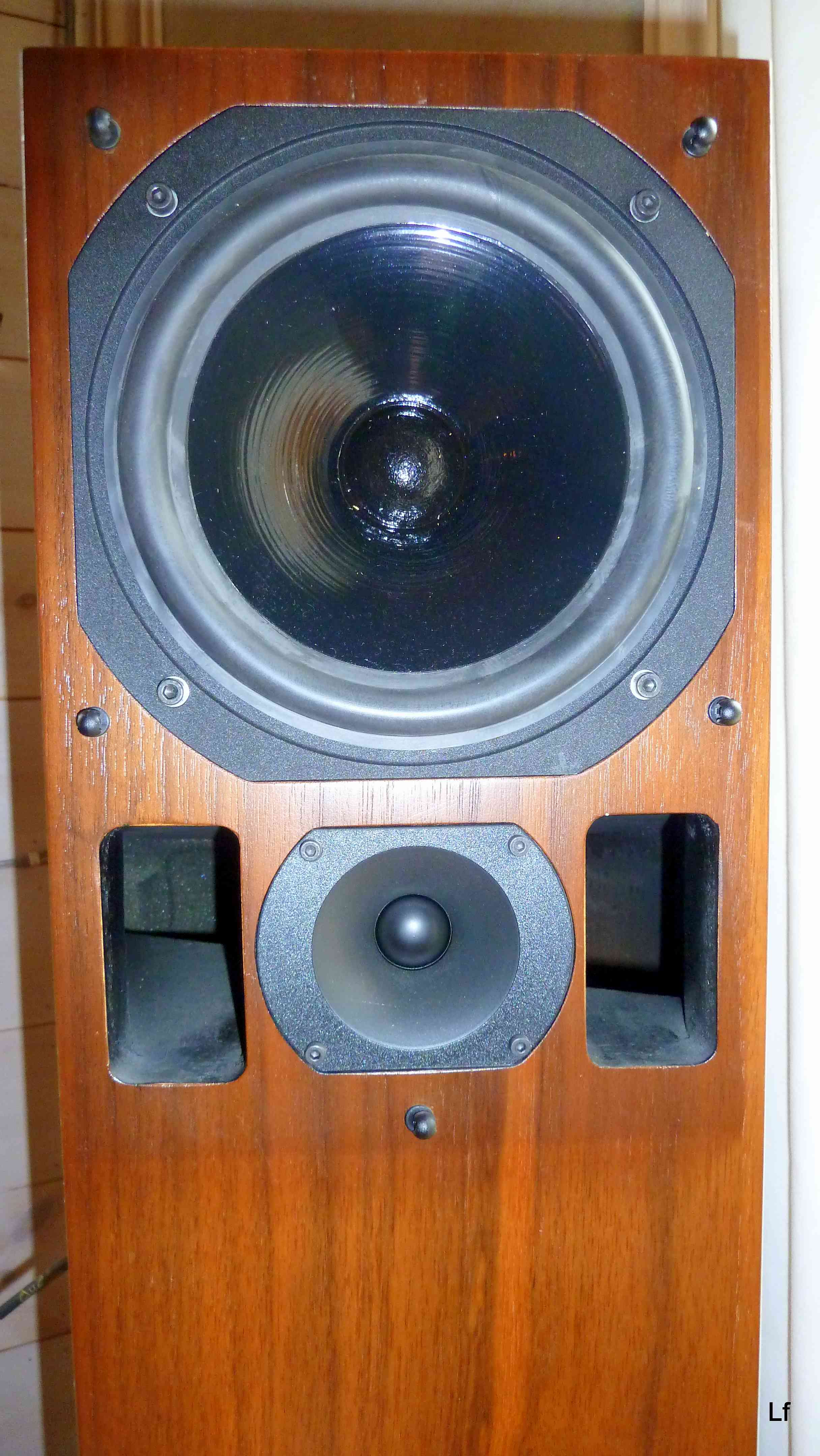

Gallo Solo har gjort jobben sin og inn har kommet et par Confluence Pastorale. Gamle men gode 3 veis høytalere fra midt på 90-tallet.



[ymir]

Flere bilder



[ymir]

Bilder



[ymir]

Bilder



[ymir]

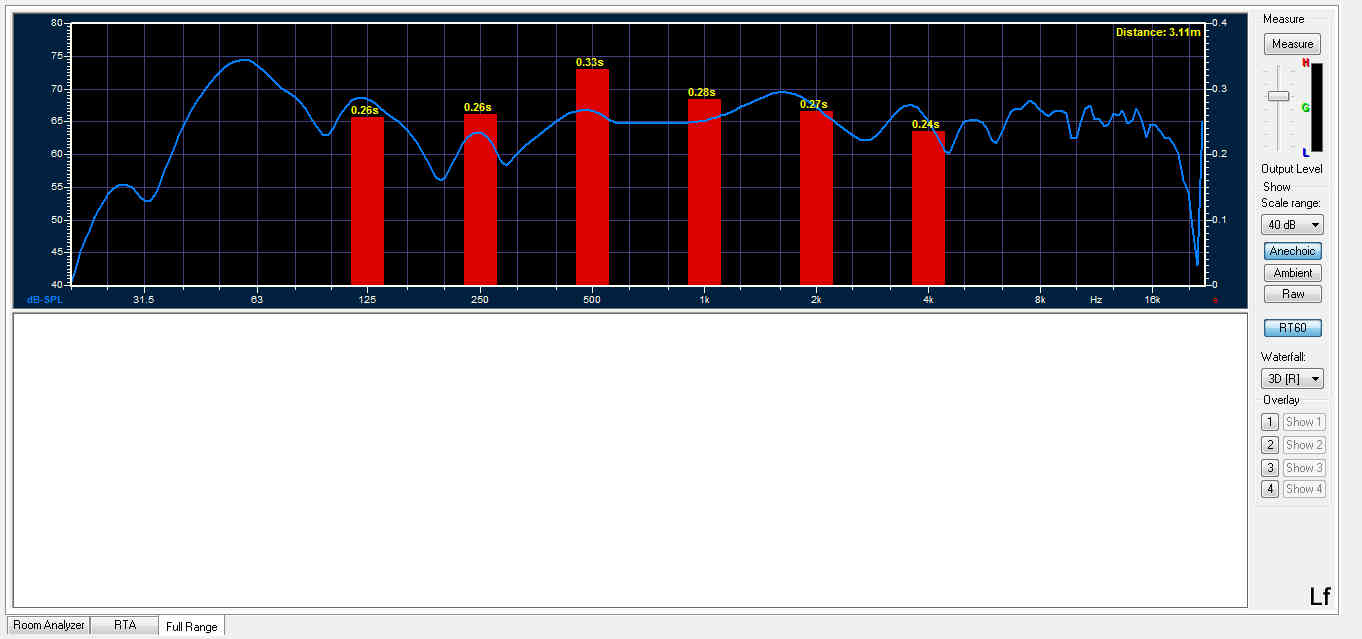

Målinger og innstilling . Ikke ferdig, men det kommer seg.
Kurve 1 viser "godt gammelt" oppsett (slik Soloene stod). Kurve 2 etter flytting og justering. Dippen ved ca 175 Hz betydelig redusert.



[ymir]

Hei

Har hatt det slik en stund nå.

fra flere måleserier

Hz dB 16 14.9
20 8.7
25 5.4
31.5 4.2
40 6.5
50 -0.2
63 0.0
80 0.5
100 0.4
125 0.9
160 -2.6
200 1.4
250 5.1
315 4.4
400 -2.1
500 -2.5
630 -5.8
800 -4.3
1000 -4.5
1250 -3.9
1600 -5.4
2000 -1.1
2500 -0.2
3150 0.1
4000 0.8
5000 0.5
6300 -0.8
8000 -2.6
10000 -0.3
12500 -0.9
16000 1.5
20000 6.8



16 14.1
20 8.0
25 5.1
31.5 3.8
40 5.9
50 -0.7
63 -0.4
80 0.3
100 0.2
125 0.8
160 -2.8
200 1.2
250 4.6
315 3.9
400 -2.3
500 -2.4
630 -5.7
800 -4.9
1000 -5.0
1250 -3.6
1600 -5.4
2000 -1.7
2500 -0.7
3150 -0.5
4000 0.7
5000 0.7
6300 -0.2
8000 -2.0
10000 0.1
12500 0.0
16000 2.3
20000 7.9

her med ALLE vinduer åpne,litt kaldt vinterstid

16 10.4
20 7.5
25 4.6
31.5 2.1
40 3.4
50 -1.3
63 -2.2
80 -2.6
100 1.4
125 1.2
160 -2.5
200 2.0
250 4.1
315 3.5
400 -1.5
500 -3.9
630 -6.5
800 -5.2
1000 -5.6
1250 -3.4
1600 -4.1
2000 -2.5
2500 0.0
3150 -0.5
4000 0.7
5000 0.4
6300 -0.6
8000 -0.9
10000 1.9
12500 3.6
16000 8.1
20000 12.6



[ymir]

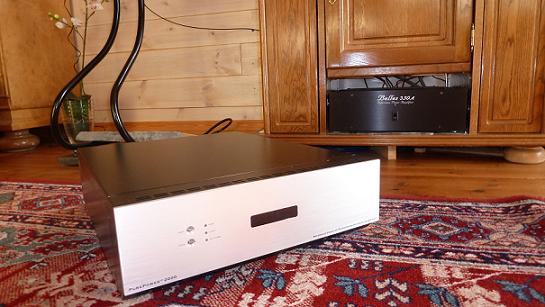

Har tidligere brukt denne.PurePower 2000i

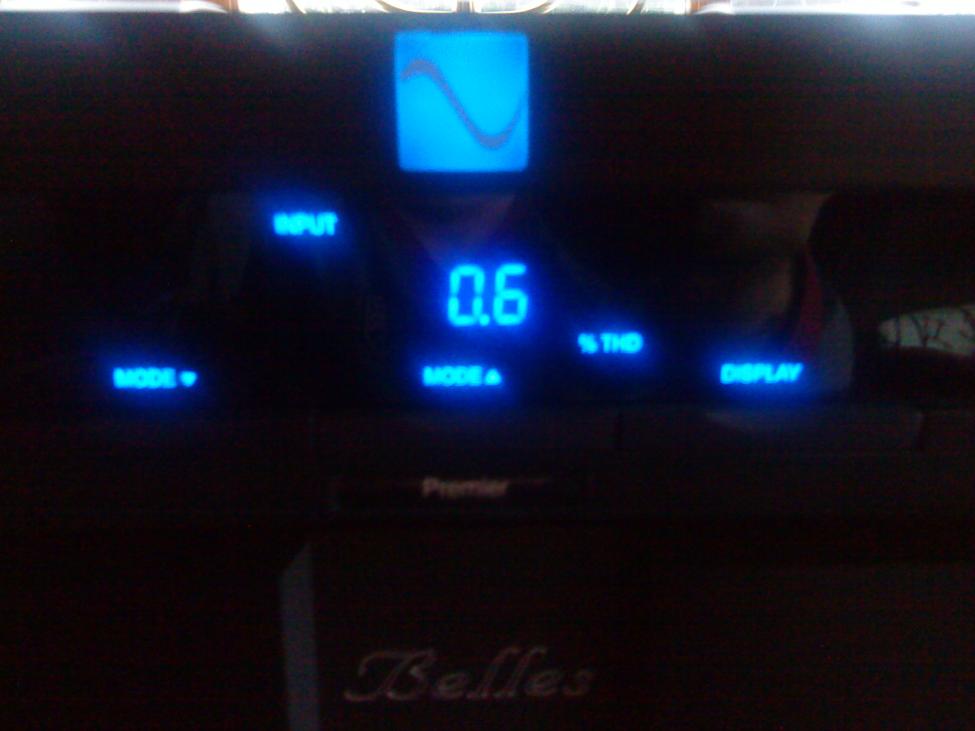

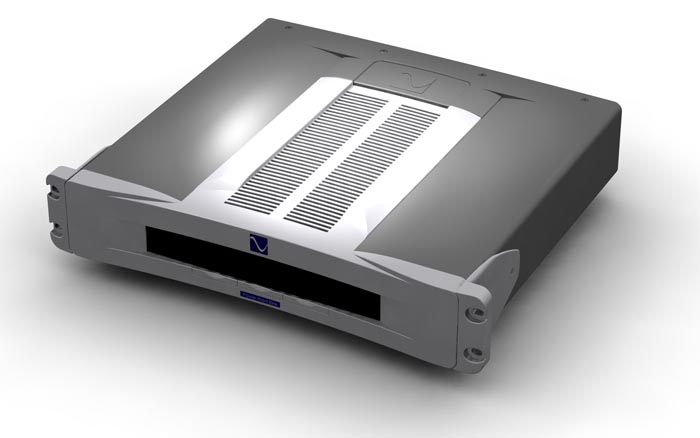

er denne nettopp kommet i hus,PS Audio PPP

Måling av overharmoniske på nettet viser THD på 0.6%
Dette er til liten nytte da det er enkelt parametre som
ikke holder forskriftene,nemlig bl.a. 23 overharmoniske.
Dette høres...når det ikke brukes regeneratorer.



[ymir]

[video]http://www.psaudio.com/shop/p10-power-plant/[/video]

her skulle det kommet en video,hvor ble den av??



[ymir]

PurePower 2000 vs. PS Audio PPP.

Selv om lyttepos. er flyttet og Chord dac64 er byttet med Mytek og Belles nå er V2 så sitter jeg igjen med et klart inntrykk
av at PurePower er et bedre verktøy enn PPP.

Det kan se ut som om at PPP er mere mottakelig for variasjoner mht. uhumskheter på nettet.

Nå er også prisen ca.halvparten av PurePower ?,sånn sett PPP ett bra verktøy på steder med mindre problemer
med nettet enn det jeg har.

Resultatet var så bra at Nytt På Nytt ble sløyfet til fordel for musikk.



[Anonym]

Ser at du ikke lengre er med, iallfall med samme nick men er det i Hellandsbygd du bor? (ser to artikler i TU)



[breuer]

Artiklene i TU gjelder ymir ja. Skal bli interessant å se hva som kommer ut av de nye mer avanserte (og ikke minst kontinuerlige) målingene. Via har sittet ofte hjemme hos ymir og "hørt på strømmen".
