Yngve bygger Honey Badger og annet småtteri

[yngvejos]

Driver å tester litt, har fullført ett utgangskort
Inngangskortet fungerer ikke da jeg har 50-60v rails istedet for 78 som jeg hadde planlagt for. Må bytte to motstander for å få prøvd den med midlertidig psu.
Utgangstrinnet ser ut til å fungere fint.

Ellers ble nad m51 solgt idag, så de eneste kommersielle komponentene jeg har igjen er Rotelen og høyttalerene



[HiFi_Martin]

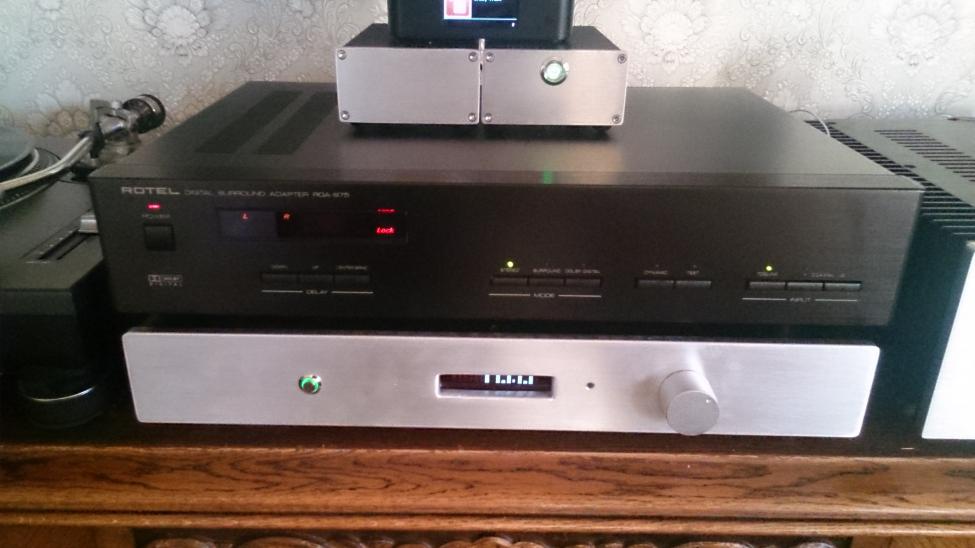

Gav Rotelen litt tlc idag. Renset den innvendig og justerte bias.

I samme slengen byttet jeg ut de røde lysdiodene som får meg til å tenke på at den står i standby.
Vis vedlegget 335662

Når du bytter LED sånn, endrer du motstanderen for LED'en i kretsen også da?
Tenkte jeg skulle endre noen rød til blå.



[yngvejos]

Fra rød til blå går som regel greit uten å endre motstanden, røde dioder bruker å ha spenningsfall på rundt 2v, mens blå ligger på 3.5-4 v, så uten å redusere motstanden vil man få litt dempet belysning fra dioden.
Som regel er blå led rene lyskasterene, så de har ikke vondt av å bli dempet litt.

På Rotelen burde jeg nok slengt på en ekstra motstand i serie, for diodene lyser opp gulvet forran forsterkeren nå.



[HiFi_Martin]

Fra rød til blå går som regel greit uten å endre motstanden, røde dioder bruker å ha spenningsfall på rundt 2v, mens blå ligger på 3.5-4 v, så uten å redusere motstanden vil man få litt dempet belysning fra dioden.
Som regel er blå led rene lyskasterene, så de har ikke vondt av å bli dempet litt.

På Rotelen burde jeg nok slengt på en ekstra motstand i serie, for diodene lyser opp gulvet forran forsterkeren nå.

Latmannstriks for å dempe blå lyskastere er å ta sort tusj på selve dioden, det tar det værste solskinnet



[yngvejos]

Fikk slewmaster til å fungere idag, det viste seg at jeg hadde kjøpt feil trimmer til biasen, dermed fikk jeg ikke justert bias lavt nok når inngangstrinnet ble tilkoblet.
Jukset det til med en 47r motstand og en 200r trimmer i serie med bias trimmeren. Nå spiller den musikk.

Begge inngangstrinnene fungerte, det andre utgangstrinnet er klart til testing når jeg får nye 500r trimmere fra elfa.



[yngvejos]

Har begynt sånn smått på karosseriarbeidet.
Fordelen med delt inn- og utgangstrinn er at signalkablene blir veldig korte. Jeg laget hull til RCA over inngangstrinnet i tilfelle jeg senere skal bytte til lengre trinn.



[yngvejos]

Det er mangel på framgang her da jeg sitter offshore og er begrenset til planlegging.
Jeg har funnet 2x55v 625VA trafoer til en rimelig pris, så jeg kommer nok til å bestille dem til slewmasteren.

Ellers har jeg havnet oppi en liten knipe.
I tv-anlegget (det som kona og ungen tør å bruke fordi det ikke har inneholdt noe diy) hadde jeg en Nad m51 dac. Denne presterte jeg å legge ut på finn fordi jeg syntes den var for jålete til bruken.
Planen var å kjøpe en billigere dac med triggerutgang (trengs da honey badgeren skal brukes i dette anlegget etter hvert og den vil jeg ikke at skal stå på 24/7) og volumkontroll, det hadde vært greit med strømsparingsfunksjon som slår den av etter en viss tid med innaktivitet da ting skjeldent blir slått av her i huset.
I første omgang tenkte jeg på dacmagic+, men slo den fra meg da den ikke har noen indikator som viser hvilket volum den står på og mangler fjernkontroll.

Deretter kom jeg over Emotiva xda-2 som har det meste jeg trenger inkl R2R attenuator, denne frister veldig og har alt jeg trenger utenom strømsparingsfunksjon.
Emotivaen koster $300, men pga $100 i frakt kommer den fort opp i 4500kr etter moms og fortollingsgebyr. Dermed vurderer jeg om jeg skal bygge noe selv istedet.

I første omgang vurderer jeg å bygge enda en lcduino, med r2r attenuator uten inngangsvelger denne gangen da jeg kun bruker digitale kilder i dette anlegget og heller putte en DAC forran den.
Er det noen som har gode forslag til en billig og god DIY dac med en eller flere optiske innganger og evt usb?



[skrodahl]

Er optiske innganger et absolutt krav?

Ellers har man jo ODAC, som dog bare har USB-input. Finnes som kort (diy) eller standalone
https://www.jdslabs.com/products/39/odac-objectivedac/
https://www.jdslabs.com/products/46/standalone-odac/



[yngvejos]

Må ha optisk evt coax for å få koblet til tv/bluray.



[MusicBear]

Må ha optisk evt coax for å få koblet til tv/bluray.

Kjenner du til danske L.C. Audio Technology?

Jeg har stående en ZAPdac og en Sidewinder Frontline forforsterker (små SMD kort og med relestyrt volum) som jeg ikke bruker. Begge sorte, og DACen med avfjæret "blytung" steinplate på toppen for å sette (f.eks.) CD spiller på.



[yngvejos]

Har bestemt meg for dac/preamp. Jeg kommer til å slenge sammen en AMB Y1/Y2 dac i eget chassis og en lcduino med attenuator i ett annet.
Ellers prøvde jeg å bestille trafoer, men når jeg skulle betale fant jeg ut at farnell kun selger til bedrifter. :/ På newark koster trafoene dobbelt så mye.
Er det noen her med eget firma som kunne bestilt to trafoer for meg?
VTX-146-625-155 - MULTICOMP VTX-146-625-155 - Toroidal Transformer, 625 VA, 2 x 55V, 5.68 A, Chassis | Farnell element14 Norge



[yngvejos]

Fikk til slutt bestilt som privatperson via Farnell element14 Export - Electronic Components Distributor
Det ble 2 stk 625VA 2x55V multicomp trafoer, en 30va 2x9V til 12v trigger og en 15va 2x6v til lcduinoen.

Nå gjenstår bare siste finpuss på bestillingene fra mouser og amb for å bygge dac og lcduino.



[yngvejos]

Har gjort ferdig det andre utgangstrinnet, nå gjenstår det bare å bytte potmeter for bias på det første jeg bygde, så er det ferdig.

Venter på nye trafoer før jeg får montert kondensatorer etc.



[yngvejos]

Rotelen fikk litt mer omsorg idag. Inngangskondensatorene ble byttet til Wima og så byttet jeg ut to elektrolytter som jeg følte meg usikker på. Det var noe brun guffe rundt dem som jeg er usikker på om er lim eller lekkasje.



[yngvejos]

Fikk tak i ett nytt volumhjul. Synes det ser litt mer riktig ut nå.

Har fått nesten alle delene til Lcduino, attenuator og dac. Håper pcb kommer snart så jeg kan begynne. Det blir spennende å prøve seg på SMD.



[skrodahl]

Det er fortsatt like interessant å lese om dine prosjekt Yngve,
Kan du sammenfatte hva ditt DIY-prosjekt består av nå?



[yngvejos]

Det var kjekt å høre, virket som alle hadde mistet interessen.
Jeg holder på med litt forskjellig nå.
Effektforsterkeren jeg bygger er en 5 par Slewmaster med Spooky IPS, denne skal kjøre 78V rails og brukes istedet for honey badgeren som skal flyttes over til tv-stue anlegget.
Slewmaster Resources - diyAudio

I tv-anlegget hadde jeg en NAD m51 som jeg fikk for meg at jeg skulle selge, så der må jeg slenge sammen en pre-amp.
Jeg bygger LCDuino med R2R attenuator som i den andre pre-ampen, men denne gangen dropper jeg inngangsvelgeren da jeg kun kommer til å kjøre digitale kilder.
Valgte dette kabinettet så det blir plass til buffer/linjetrinn hvis jeg skulle ønske det på sikt:
2806 Full Aluminum Preamplifier Enclosure DAC Case Amplifier Chassis Amp Box | eBay

Ellers skal jeg bygge DAC som består av AMB Y1 og Y2 kortene:
The γ1 modular miniature DAC
The γ2 compact high performance DAC

Først hadde jeg planer om å bygge denne i samme kabinett som pre-ampen, men bestemte meg for å bygge den i separat kabinett for å kunne flytte den mellom anleggene og for å gjøre det lettere å bytte ut dacen i fremtiden.

Regner med å få nye trafoer i posten idag og kretskort til pre og dac en av de nærmeste dagene, så det blir travelt fremover.



[yngvejos]

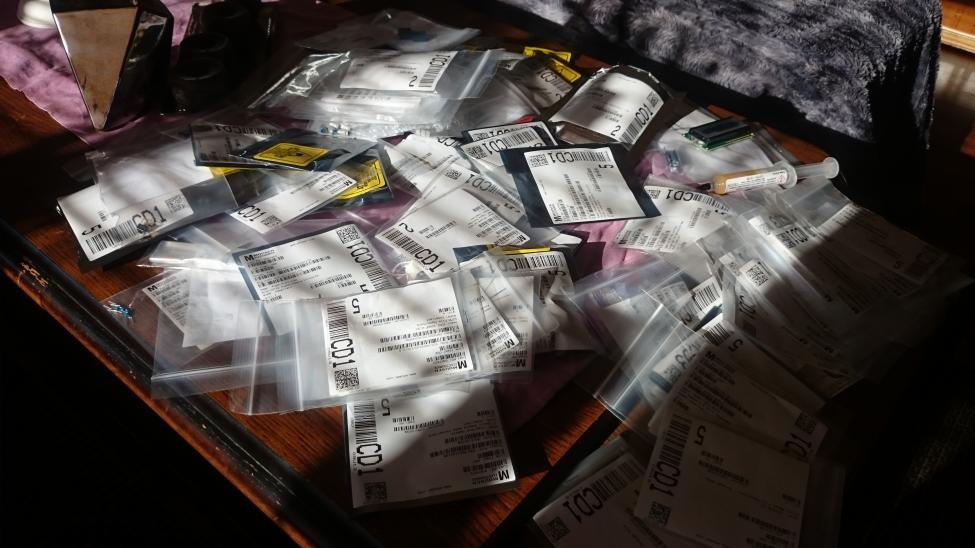

Selv om det er kompakte saker, blir det en del komponenter. Slik ser pre-ampen og dac ut for øyeblikket.



[yngvejos]

Da jeg trenger dac til begge anleggene og ikke har penger eller kapasitet til å bygge to, plukket jeg opp denne rotel surround decoderen igår til den svimlende sum av 300kr. Den fungerer ypperlig som stereo dac og matcher rotel effektforsterkeren.
Jeg må nok åpne denne etter hvert og se om det er noen enkle oppgraderinger å gjøre i den.
Selv om denne ikke har de mest moderne dacene eller imponerende spesifikasjonene, spiller den meget pent. Jeg lurer på om ikke forskjellene i ytelse på dacer går mer på måleporno enn hva øret oppfatter. Den eneste tydelige forskjellen jeg merker fra nad m51 er at den har rotels varme/mørke klang.
Det skal nevnes at det eneste jeg spiller digitalt er Spotify, så jeg har ikke behov for 24 bit 192kHz



[yngvejos]

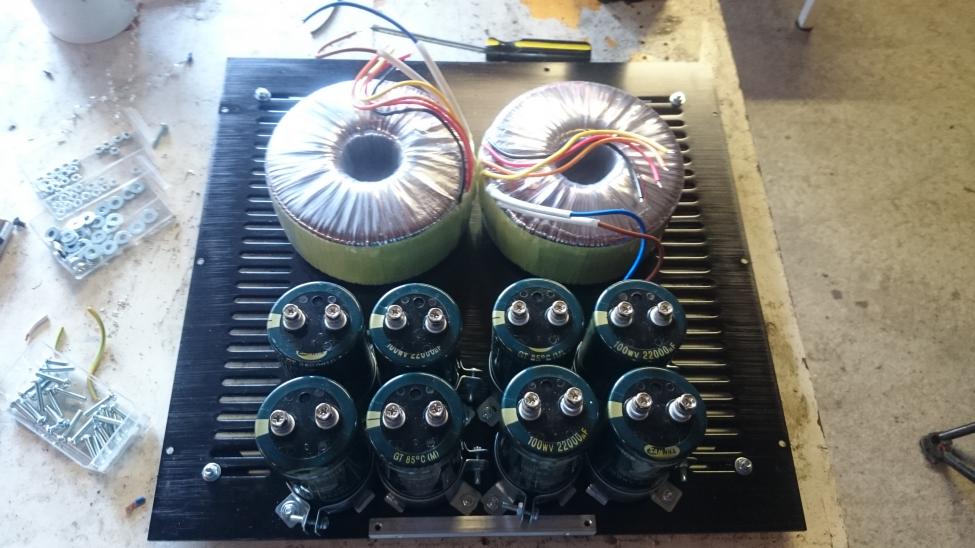

Da er jeg igang med den kjedeligste delen av prosjektet. Karosseriarbeid...



[skrodahl]

Jeg lurer på om ikke forskjellene i ytelse på dacer går mer på måleporno enn hva øret oppfatter.

Jeg har samme erfaring etter å ha testet en rad ulike USB-DACer. Jeg klarer ikke å høre forskjell, uansett hvor mye jeg forsøker og vil. Det er til dels store forskjeller på forsterkere, og veldige forskjeller på høyttalere (såklart).



[Leikis Lyd]

Liker sånne tråder og ser ofte inom, men går stilt i dørene som sikkert også mange andre gjør. Keep up the good work !



[yngvejos]

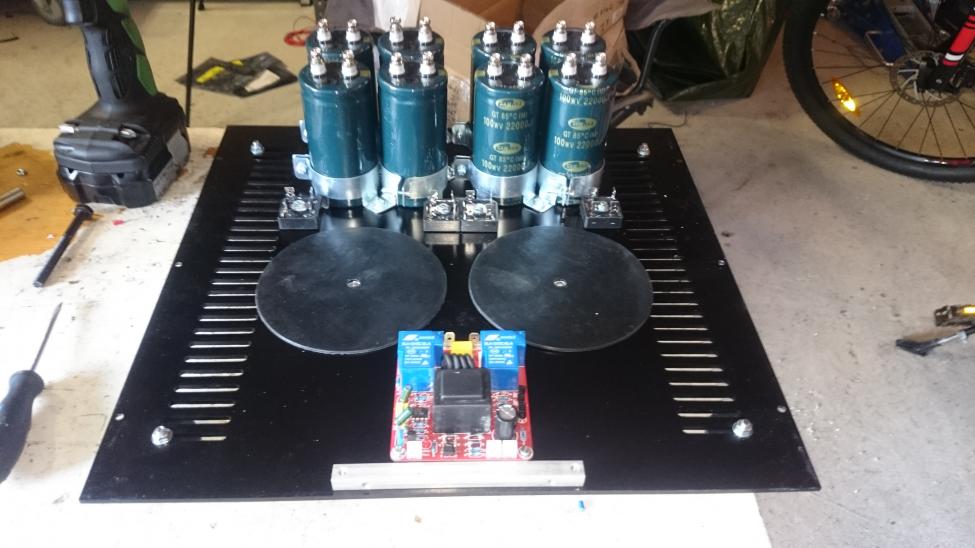

Da gjenstår bare litt kobling.



[JCP]

Det der ser jo ikke det minste kjedelig ut



[yngvejos]

Det blir nok gøy til slutt.
Nå er jeg tom for kabelsko og arbeidslyst, så jeg får fortsette i morgen.

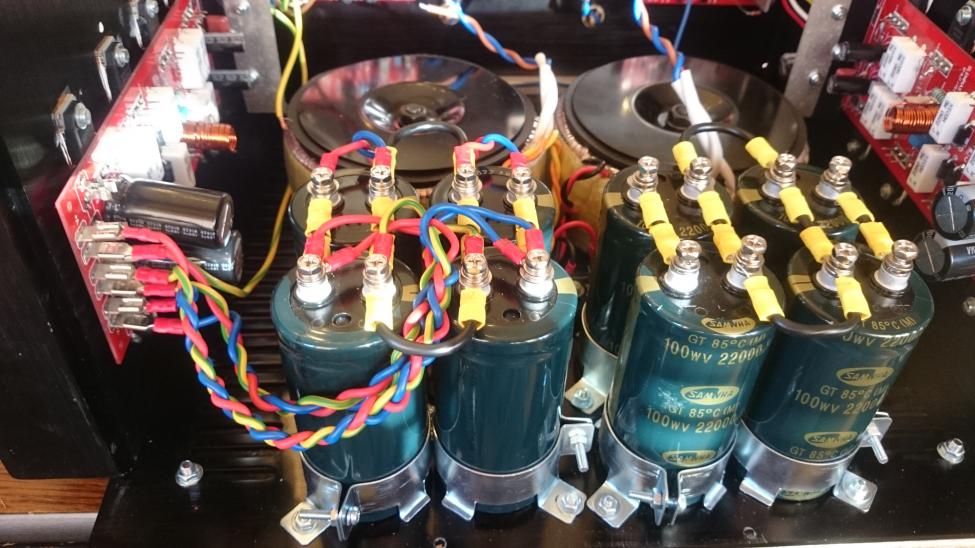

Ser det ut som en fornuftig måte å koble kondensatorbanken?



[JCP]

Jeg syns det ser fornuftig ut,- kanskje fordi det ligner veldig på det jeg har tenkt i forhold til mitt neste prosjekt Har du et skjema over strømforskyninga di?



[Ine123]

Hei yngvejos

Hvorfor ikke lage noen kobberskinner, istedenfor alle disse kabelskoene ? Fort gjort å lage. Her er et lite bilde fra en Borbely Audio forsterker jeg bygget på 80-tallet. Likeretterbroene blir ikke spesielt varme (regner med at de er 25A typer ? ). Fordel: korte ledninger. Disse lagde jeg selv, og de ble kjemisk forsølvet og gravert (overhodet ikke nødvendig, men bare....meg ). Denne forsterkeren skal for øvrig få en makeover, når jeg en gang får tid ? Bare et forslag Stå på !

Mvh.
Johnny



[yngvejos]

Kobberskinner ville vært mer elegant, men har ikke funnet noen som selger kobber i passelige plater. Tips til hvor de selger sånt?
Vil jo bli litt lettere å legge til snubbere etc med kobberplater.

Med +-78V rails, vil jeg ikke ha for mye bar kobber i strømforsyningen, men kan jo alltids bruke plastidip for å isolere dem.

JCP, jeg har ingen skjema, men jeg kan fikse ett oversiktsbilde med beskrivelser av kablingen når den er ferdig.



[Olaven89]

Jeg kjøpte mine på ebay.
Du får ønsket tykkelse og størelse.
Rask frak er det også, uansett om du skaffer fra kina



[yngvejos]

Har ikke tålmodighet til å bestille dem, vil bygge videre idag.
Jeg har kjørt land og strand idag for å prøve å få tak i, men måtte gi opp, så da ble det en haug med kabelsko på biltema istedet. Med 6mm kabel mellom kondensatorene burde det ivertfall bli bra fra ett elektroteknisk synspunkt selv om det ikke ser like elegant ut. Kondensatorene vil få litt bedre luftsirkulasjon rundt seg også.

Ironisk nok heter stedet jeg bor "Kopervik" og kobberen til frihetsgudinnen ble utvunnet på øya her, så man skulle tro at det var lett å få tak i en kobberbit. Det viser hvilket forbrukersamfunn vi lever i hvor det kun er ferdigprodukter å få kjøpt som privatperson.



[kaboy]

Sjekk innom din lokale blikkenslager, han har sikkert kobber i passelige lengder



[yngvejos]

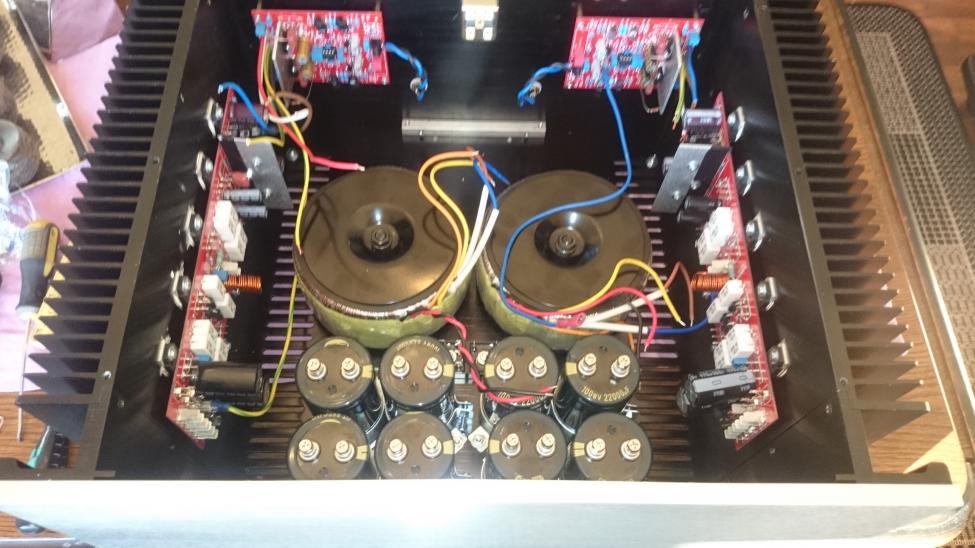

Da er ene siden ferdig (bortsett fra snubbere etc.
La opp dobbel forsyning til forsterkeren. Det er sikkert overkill, men det var ledige tilkoblinger på kortet, så jeg kunne like godt bruke dem.



[yngvejos]

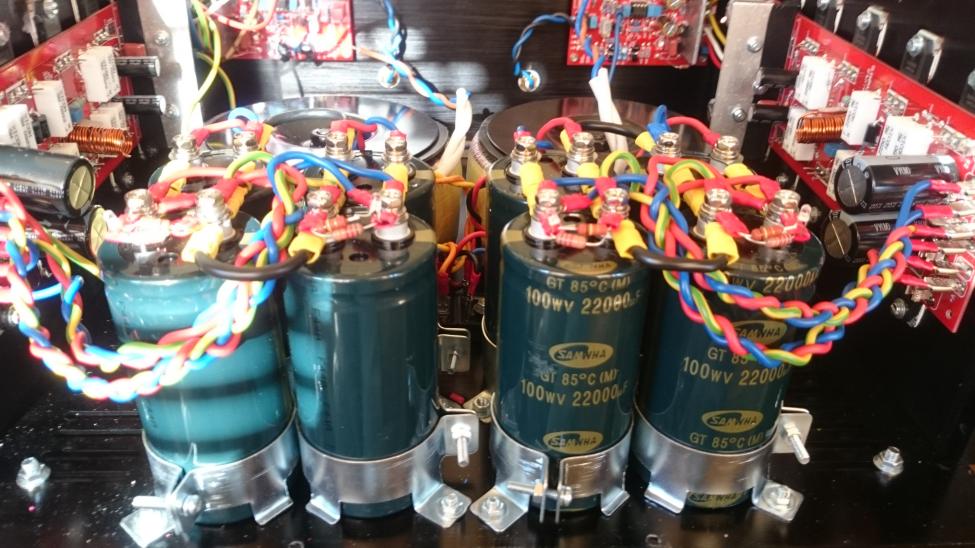

Da var bleedere og led på plass, gjenstår bare å lodde diodene til motstandene så anser jeg strømforsyningen som ferdig. Tror ikke jeg bryr meg om ekstra filter, for jeg merket ingen forskjell med og uten på grevlingen.



[liliya]

Venter spent på de første lytteinntrykk. Jeg venter på ND print før jeg kan komme videre.

Eivind Stillingen



[yngvejos]

Den synger virkelig med rail som varierer mellom 78 og 82v etter nettspenningen.
Førsteinntrykket er at den gir tydelig mer trøkk i bassen enn Honey badgeren.

Her er sånn ca ferdig layout, venter på nytt softstart kort før jeg kobler opp trigger-rele.

Fikk KND kortene idag, så får vel bygge dem etter hvert.



[KJ]

Kobberskinner ville vært mer elegant, men har ikke funnet noen som selger kobber i passelige plater. Tips til hvor de selger sånt?
Vil jo bli litt lettere å legge til snubbere etc med kobberplater.
...

Elfa har et lite utvalg :
https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?sq=famid70149
https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?item=48-463-21&toc=19718

De har også et lite utvalg i messing og en god del i aluminium.

mvh
KJ



[yngvejos]

Tror ikke jeg gidder å rive den fra hverandre igjen for å bytte til kobberplater.

Hva skal jeg begynne på nå montro?



[yngvejos]

Begynte på dacen fordi jeg var spent på SMD lodding. Det gikk veldig greit etter litt trening.



[bambadoo]

Hei, tenkte også å slenge sammen en slewmaster. Har 2 stk knd IPS og 2 stk Spooky men venter på OPS. Hvilket chassis bruker du?
Jeg tenkte å ha ca +-60Vdc rails. Har en veldig bra 800va - 2*42V trafo liggende.. Hvor mange par (med utg. transistorer) er ideelt da?

Jo og har du BOM for prosjektet evt. en hel bestillingsliste fra mouser? Kunne vært kjekt å spart noe tid i bestilling av komponenter ...


Ellers så er dette en flott byggetråd.



[yngvejos]

3 par er vel passelig med 60v rails, jeg brukte bom i vedlegg, men med mjw0302g og 0281g utgangstransistorer og pre-drivere.
Vær obs på at potmeteret i denne listen er feil, det skal være 500r.

Kabinettet er dette:
Aluminum Chassis Enclosure Heavy Duty DIY Amplifier Preamp Very Thick | eBay
