Åpen baffel

[Steinkare]

Med hjelp, råd fra

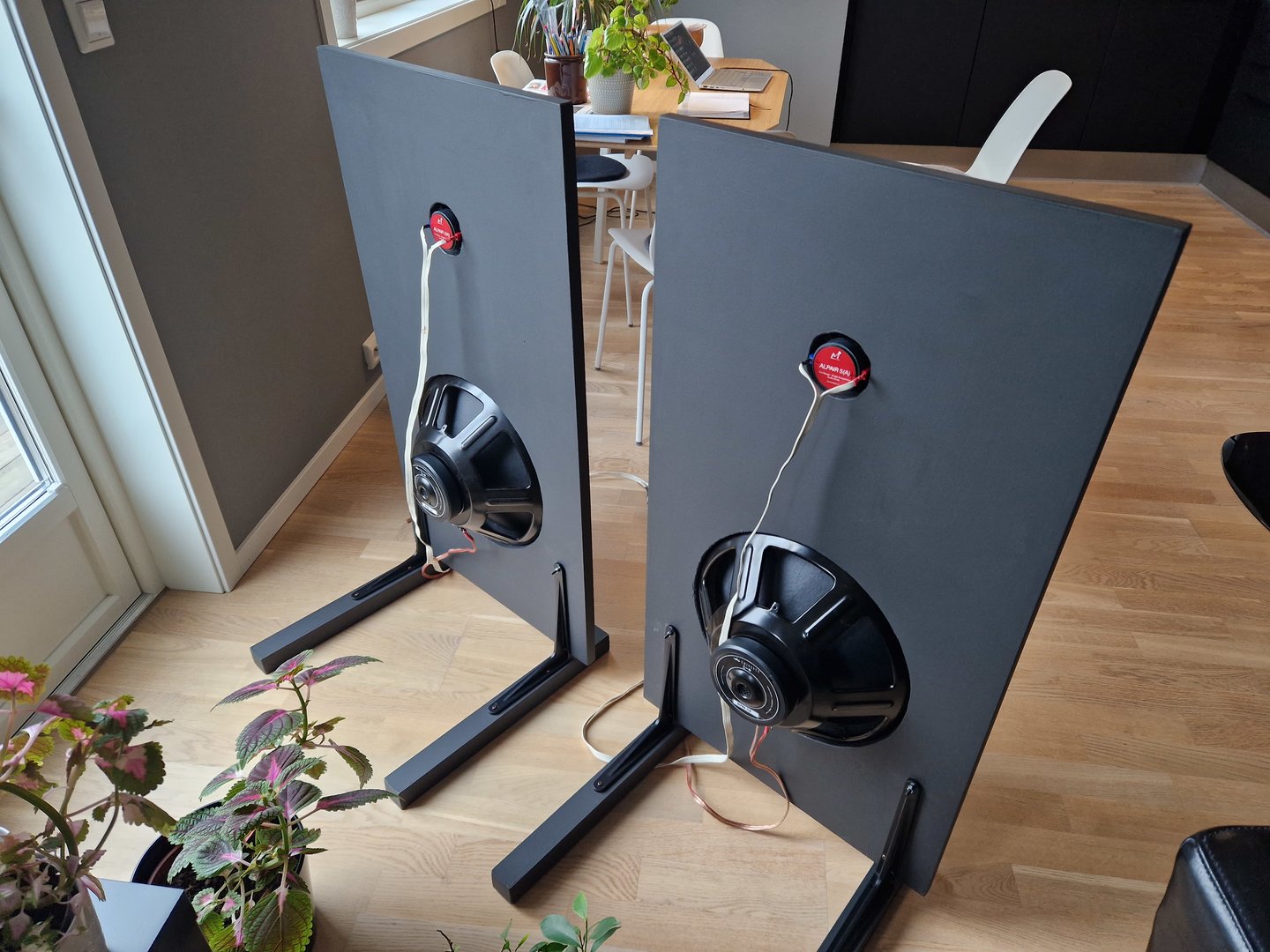

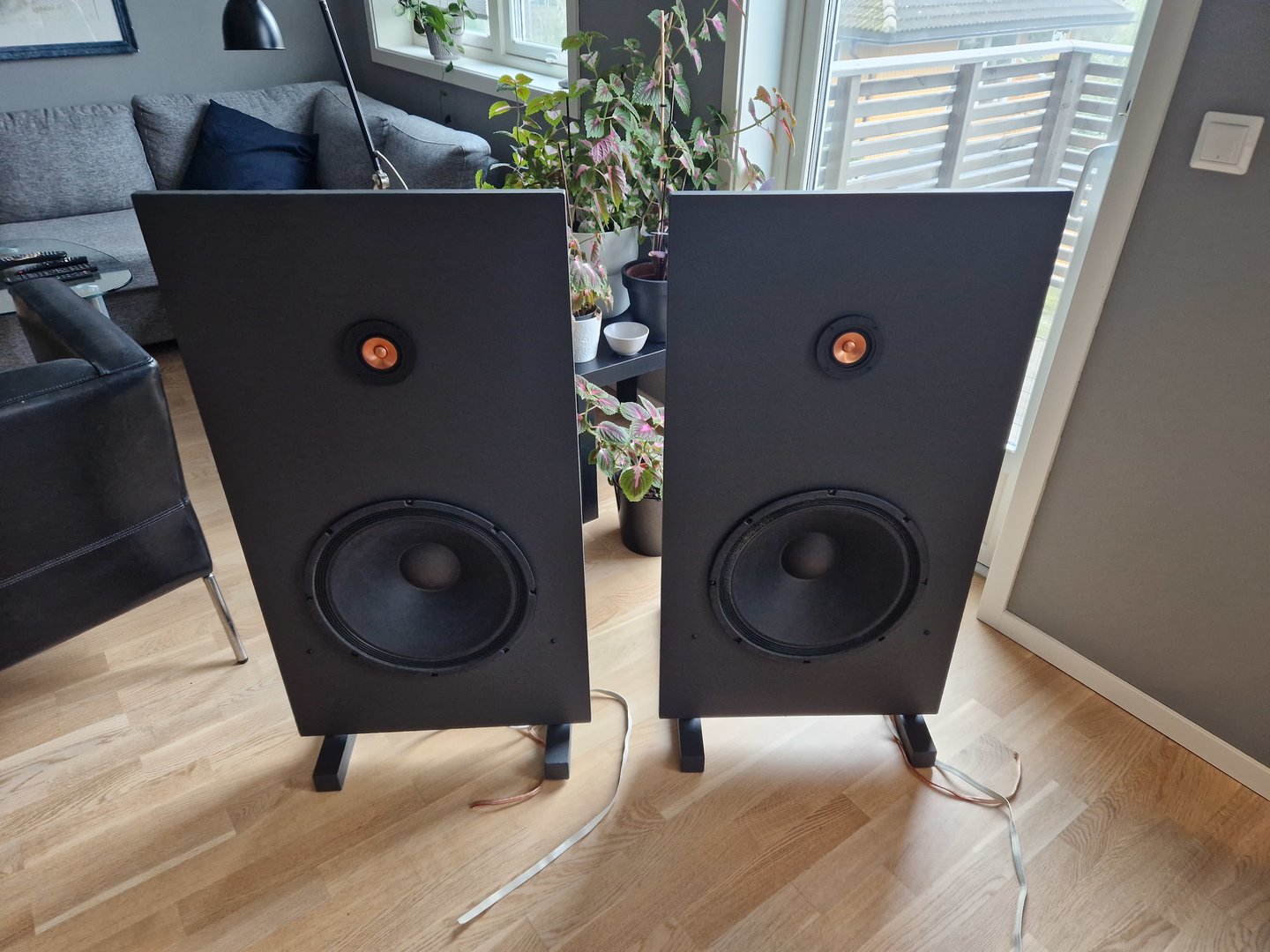

"Hornlyd" har jeg bygget meg et par med åpen baffel høytalere. MDF, hylleknekter, fulltone element og Eminence basselement.
Venter på siste bestilling av delefilter deler... Det kommer to 10mH snart i postkassa mi, og da er det bare å finne fram loddebolten... Takk til Hornlyd for komponenter, råd og konsulentvirksomhet!



[el_mariachi]

Hvilket Eminence element er det du bruker?



[Steinkare]

Bruker Alpha 15A



[el_mariachi]

Hadde vært gøy å prøve no slik igjen, har ikke testet noen OB siden Hawthorne var i vinden. De ble jeg ikke fornøyd med.
Kan du skrive litt mer om valg av komponenter og så videre.



[El-retur]

Med hjelp, råd fra
"Hornlyd" har jeg bygget meg et par med åpen baffel høytalere. MDF, hylleknekter, fulltone element og Eminence basselement.
Venter på siste bestilling av delefilter deler... Det kommer to 10mH snart i postkassa mi, og da er det bare å finne fram loddebolten... Takk til Hornlyd for komponenter, råd og konsulentvirksomhet!

Tøfft,de ble veldig fine
Akkurat det samme som jeg holder på med,her blir det brukt 2x12 per side + coax,dsp og lav qts.



[Steinkare]

Denne er bygget etter råd fra Hornlyd. Han hadde vel et prosjekt/en tråd her på sentralen for en tid siden. Samme elementene som han brukte, Eminence Alpha 15A,samt et Mark Audio 5A, gen.2 fulltone element. Går og venter på et par 10mH spoler, og da har jeg alle delene til delefiltrene og kan starte med å lodde. 22mm MDF er brukt.



[kkj]

Ser at baffelen er like brei heilt opp. Det trengs vel strengt tatt ikkje med tanke på bassen, men form og bredde påvirker nok frekvengangen til fulltonen.



[Steinkare]

Det er nok med i beregningen at den skal se slik ut



[Hornlyd]

Man kan godt ha smalere baffel ved fulltonen men da blir delefilteret annerledes.

Fordelen med bred baffel er at dipolpeaken lenger ned gir fulltonen drahjelp veld 4-500 Hz.



[Valentino]

Føler meg som skikkelig outcast med høyttalere som arbeider under dipolpeaken.

Men de ser altså veldig kule ut dine, @Steinkare.



[Hornlyd]

Med 3 tommer fulltone i 50 cm bred baffel så blir den elektriske delingen ca 600 Hz andreorden hvis jeg ikke husker feil. Den akkustiske derimot 400 Hz. Det gjør at den pittelille fulltonen kan jobbe uanstrengt med minimalt med membranutslag. Det gir ren og dynamisk lyd. Altså en perfekt kompromissløsning på sparebluss.



[Hornlyd]

Og en 3 tommer har ikke de stygge oppbrytningene som en 6 eller 8 tommers fulltone med wizzercone har.

Den er en fullverdig diskant med litt mindre luft og desto mere kropp ala en kompresjonsdriver.



[Steinkare]

Tusen takk for faglig oppbacking HE. Fikk de siste delefilterdelene denne uka så da er det bare å finne fram loddebolt. Gleder meg til første lytting.b



[Hornlyd]

Og husk at måling og fintuning er mulig hos meg



[Khanate]

Burde ikke Alpair elementene felles inn i baffelen? Forestiller meg at kanten rundt driveren gir noen reflekser.



[Hornlyd]

Sikkert litt
Om det gjør noen skade vet jeg ikke, tenk alle de konstruksjonene opp gjennom tiden uten flushmontering
Dette kan vi måle hjemme hos meg
Hvis det er et problem drar vi frem fresen, eller lager en filt ring ala Wilson, QLN med flere
