75 omhs digitalkabel kontra 110 ohms kabel.

[Asbjørn]

Jeg har en kabel med RCA i ene enden og XLR i den andre. Prøvde 75 ohm SPDIF ut fra CD og 110 ohm AES/EBU inn på DAC.
Refleksjoner eller ei, det fungerer problemfritt og låter helt fint.

Det koster ikke noe ekstra å gjøre dette riktig.

Hvordan gjøre det riktig: Rane Note 149: Interfacing AES3 & S/PDIF

Skjønte ikke helt det med 75 ohm SPDIF og 110 ohm AES/EBU i samme kabel. Hverken RCA- eller XLR-kontaktene har en spesifisert impedans (unntatt noen helt spesielle Canare RCA-kontakter med 75 ohm impedans). Kabelen mellom har en bestemt karakteristisk impedans, ikke to forskjellige på en gang. Signalet som går i den kabelen har et bestemt dataformat og visse elektriske parametre, enten AES/EBU eller S/PDIF.

Det som gjerne redder slike oppkoblinger er at konsumentutstyr med "AES/EBU"-tilkoblinger vanligvis sender det samme S/PDIF-signalet der som på RCA-kontakten, bare balansert i stedet for ubalansert. Er ikke AES/EBU i det hele tatt. Egentlig.

Nok et eksempel på hvor robust den signaloverføringen er og hvor store feil den tåler før det skjer noe hørbart.



[kortvarig]

Man er vil ude i noget adaptor halløj 110 til 75 og vise verse ser ud til at det er en mindre industri 110 Ohm To 75 Ohm on Markertek - America's Broadcast Supply House eller

Canare BCJ-XP-TRC 75 Ohm to 110 Ohm Digital Audio BCJ-XP-TRC B&H Men der ser ikke ud til at være noget med RCA

Eller "Diy" løsninger Interfacing AES3 & S/PDIF og her med en Lundahl trafo http://www.awdiy.com/index.php?page=75-110-ohms-digital-cable



[larkus]

Jeg har en kabel med RCA i ene enden og XLR i den andre. Prøvde 75 ohm SPDIF ut fra CD og 110 ohm AES/EBU inn på DAC.
Refleksjoner eller ei, det fungerer problemfritt og låter helt fint.

Skjønte ikke helt det med 75 ohm SPDIF og 110 ohm AES/EBU i samme kabel. Hverken RCA- eller XLR-kontaktene har en spesifisert impedans (unntatt noen helt spesielle Canare RCA-kontakter med 75 ohm impedans).

Jeg uttrykte meg litt klønete der. Impedansverdiene henviser til RCA-utgangen på CD-spilleren, og XLR-inngangen på DAC'en.
Kabelen er er en skjermet toleder twisted pair med ukjent impedans.



[Balle Clorin]

Vet ikke hvilken impedanse disse kabelen har, men legger ved noen oscilloskop bilder at digitalsignalet "eye pattern".

En gul billigvideo lakrislisse skal visstnok ha 75ohm, men i praksis for digital audio 44khz 16 bits som utgjør 5.6Mhz signal så er impedansen at liten betydning med mindre man har 100 meter med kabel... søk google "digital cliff..".

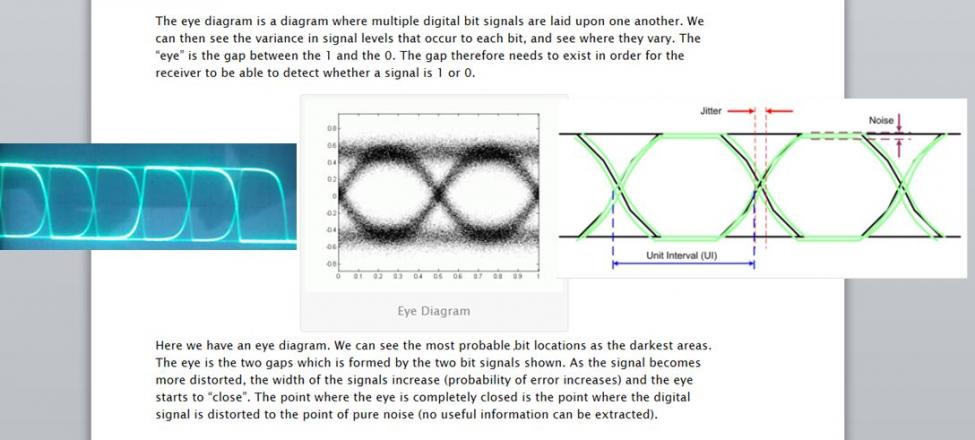

Innledning

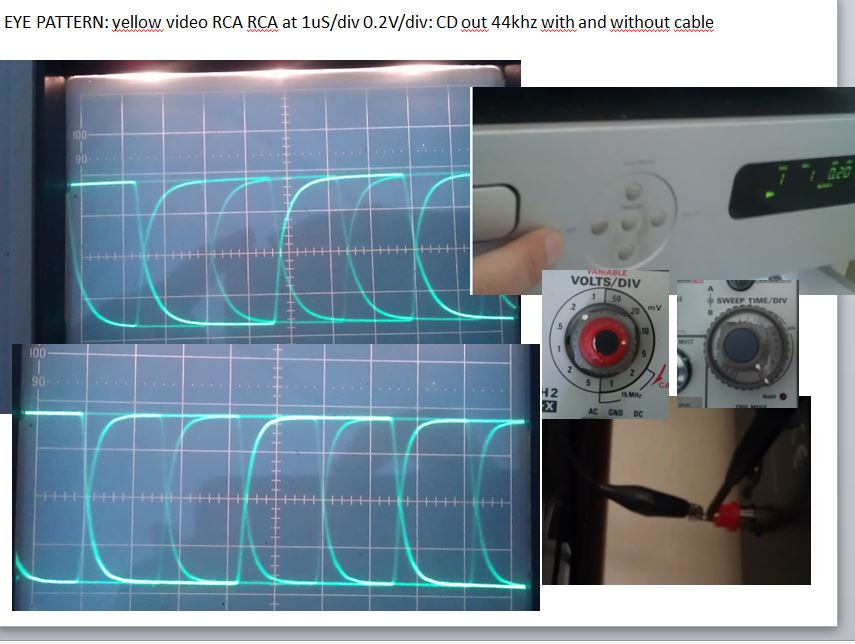

1.Digital signal ute av CD spiller 44khz/16 bit=eksemplarisk "eye pattern" både med og uten kabel 75cm gul video lakrislisse

2. utifra SONOS samme kabel

2b med og uten oppsampling

3.IKKE bra med analog rca fra transparent audio music link 200. det er da heller ikke enn digitalkabel,men en signalkabel med klumper på.. DENNE FUNKER IKKE. LYDEN SOM KOMMER IGJENNOM ER HAKKETE OG OPPSTYKKET, SOM EN CD FULL AV HULL.

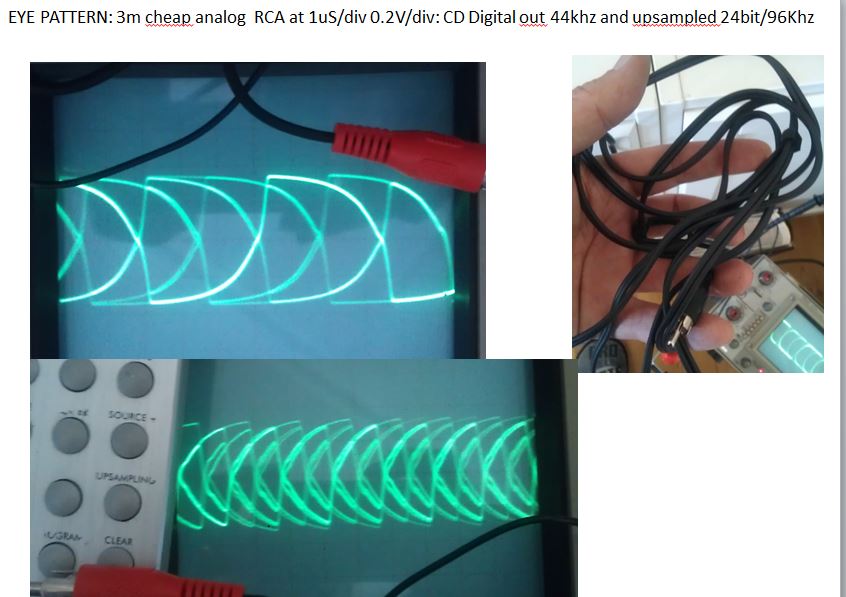

4. 3 meter lakrislisse fra Chlas olson er heller ikke bra

5. 75cm TDK solid core analog interrconnect RCA er dermimot meget bra. Er derfor også en god analog kabel....

6. Tilslutt en 10 kroners kabel fra Torshov bilrekvisita 50cm analog RCA er mer enn god nok ,men har litt skurr ved upsamling
.

Basert på dette tor jeg ikke man nødvendigvis må svi av store penger på kabel til sin DAC,det gjelder bare å plukke den rette...

Burde være rimelig enkelt for produsenten å dokumenter sine egne kabler ytelse på samme vis, men da hadde kanskje ikke blitt noe særlig av salget av high end digital kabler???


PS
alle målinger fortetatt med 40MHz analog oscillisjon med 1Mohm og kompensert probe
