Hva var det egentlig du ønsket innspill på her Hans Erik? (Ref PM) Ja, jeg har en del erfaring med DXT, var det noe konkret du tenkte på?

Hei

Om DXT har designmessige fordeler fremfor bånddiskanten?

Har fått med meg:

DXT har konstant spredning

Bånddiskanter har vid spredning horisontalt men smal spredning vertikalt

Subjektivt synes jeg bånddiskanter er veldig luftige men mangler litt kropp/dynamikk. Eller er jeg forutinntatt?

Hva med overgang til 6,5 tommers mellomtone i dipolen?

Hva med diffraksjon i overkant pga den kortere avstanden til toppen av baffelen.

Bånddiskant har smooth respons til 40K mens DXT har en veldig stygg opbrytning. Vi hører jo ikke mer enn 15K da??





Baffelen er bred
Hva med spredningsmønsteret i dipolen forøvrig



[Snickers-is]

DXT har veldig fin spredning fra 3-3,5k og hele veien opp. Den har også eksepsjonell ytelse på CSD, og siden den får såpass mye gain fra waveguide forventer jeg at forvrengningen er gjennomgående lav.

Bånd har det spredningsmønsteret du beskriver. For mange vil nok opplevelsen av DXT minne mer om bånd enn om en vanlig dome. Det hjelper også at dette er en metalldome, noe som gir mer luft i toppen. Oppbrytningen bør du ikke bekymre deg for.

Bånddiskanter blir ofte beskrevet lydmessig som om alle er like. Det er langt fra tilfellet. Noen har masse kropp, noen er luftige, noen låter dritt, noen forvrenger lite, noen forvrenger mye, noen har lite etterslep, andre har mye osv. De ter store variasjoner rett og slett.

Overgangen til 6,5" bass fra DXT vil passe bra rundt 3-3,5kHz. Da er det membranen som dominerer spredningen. Når dipoleffekten trer inn vil spredningen bli mer 8-tallsformet, og dermed noe smalere foran enn lenger oppe. Men i overgangsområdet rett over dipolpeaken vil du ha en del interferens som kan gjøre lyttevinduet ekstremt smalt ved noen frekvenser.



[Hornlyd]

Flott. Takk for innspill.

Da tester vi den spretne papp 6,5 tommern og DXT delt ved 3 - 3500 Hz



[Hornlyd]

Også skal vi teste Lowther PM8A. Gjorde akkurat en avtale med ArneM.

Jeg har brukt PM6A og synes den låter meget bra hvis den får korrigert frekvensresponsen.

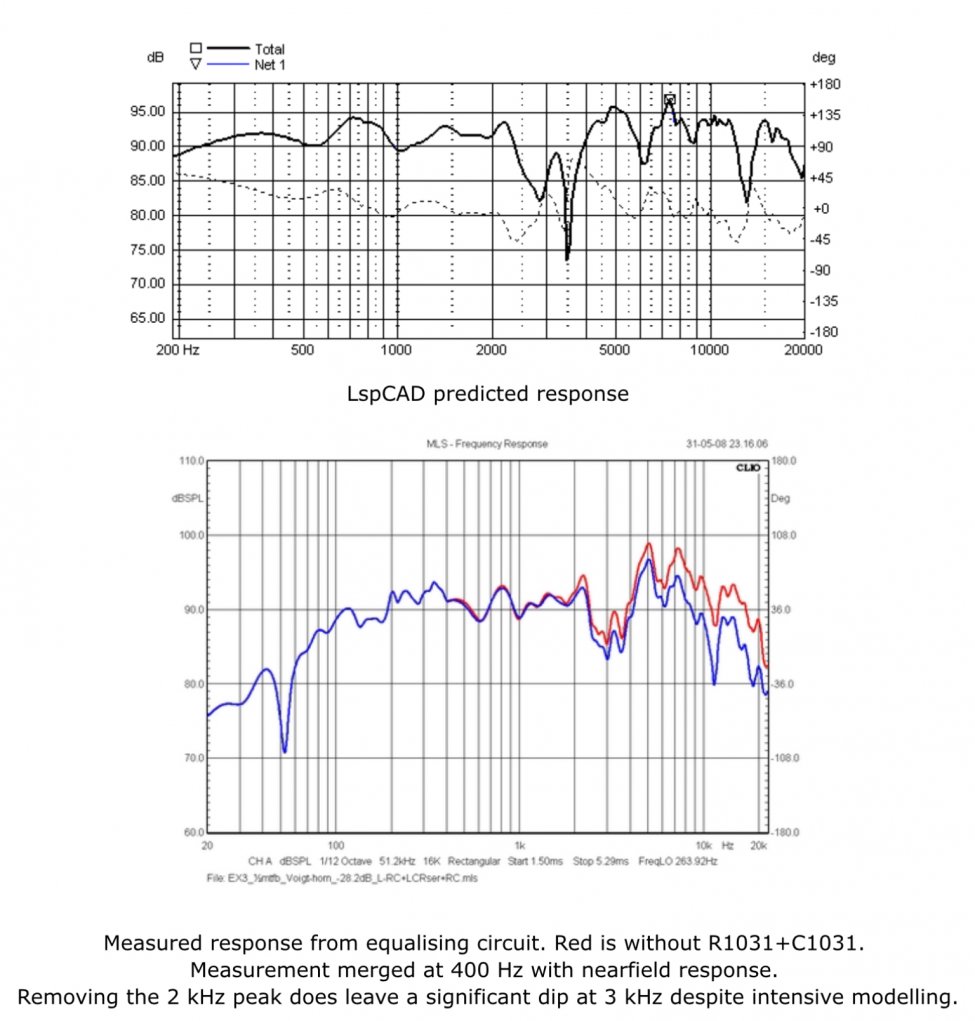

En bekymring med Lowther og alle andre fulltoner med wizzercone er overgangen mellom stort membran og liten tut. Her blir det en stygg fasedreining. Her har Gravesen målt en EX3 som ikke har vanlig wizzercone men problemet er det samme:

Det fører til at man kan skru så mye EQ man vil men problemer følger med:

Når det er sagt så vil jeg gjerne prøve Lowther da det er det nærmeste jeg har kommet horn mtp mikrodetaljer i mellomtonen.

Dessuten har jeg en liten 18sound ND1020 kompresjonsdriver med Tractrix 1400 horn vi kan koble inn ved 2500 Hz ved behov.



[Hornlyd]

Skal koble på subber. Jeg i Vestby, dipolene og ditto minidsp i Spydeberg



[Hornlyd]

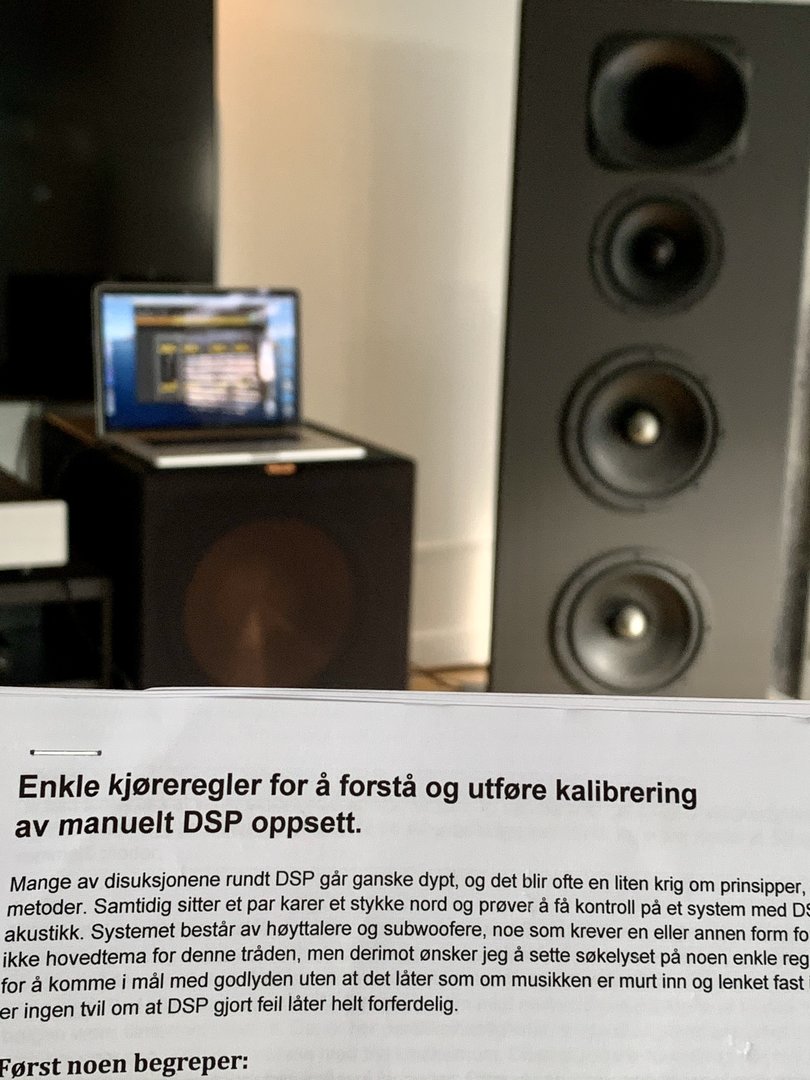

TeamViewer fjernstyring



[Hornlyd]

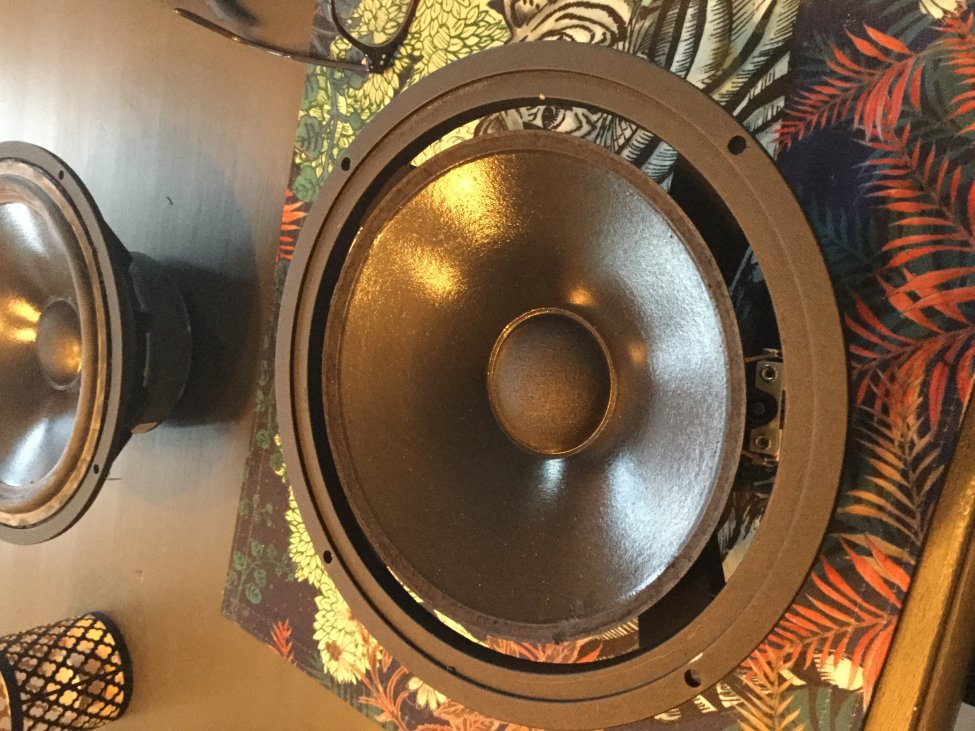

Klipsch 15 tommere



[oks81]

Fikk lyst på rødvin!
Er det komt JBL mellomtoner i dem?



[Hornlyd]

Fantastisk vin. Drakk den mange ganger når jeg var i Aegentina.

https://www.vinmonopolet.no/vmp/Land/Argentina/Catena-Alta-Malbec-2016/p/4610501

I Argentina har den denne etiketten. (For eksport er etiketten som vist i linken til polet, samme innhold, har mailet med importøren)



[Hornlyd]

Fortsatt 6,5 tommer Tang Band bredbåndere i mellomtonen. Det svakeste leddet akkurat nå. Utrolig ergelig at Audio Nirvana Alnico driverne ble solgt. De var råe.

Jeg har faktisk mest tro på Alnico duoen: Lowther PM8A + Fostex T90A i dipolene.

Et annet alternativ er Arne M sine 1,5 tommers JBL horn som tåler 600Hz med 2451 og T90A på toppen delt bratt?

https://www.hifisentralen.no/forume...aToxO30=&displaytype=gallery&PagePosition=335



[Hornlyd]

Men det er økonomien som begrenser. Tang Band bånddiskantene er veldig fine, koster en del og er velbygde MEN for pinglete i dette oppsettet IMO. Eieren liker PA lyd.

Seas DXT har, slik jeg har forstått det mer å gå på hva trøkk og uforvrengthet på høyere lydvolum.

Jeg har også de lettbeinte Vifa 6,5 tommerne men det blir også for pinglete tror jeg???



[oks81]

Klarte ikke holde meg unna og fandt litt rødt
Men den mangler nok desverre litt av fylden til den du har der. Ser god ut!



[Hornlyd]

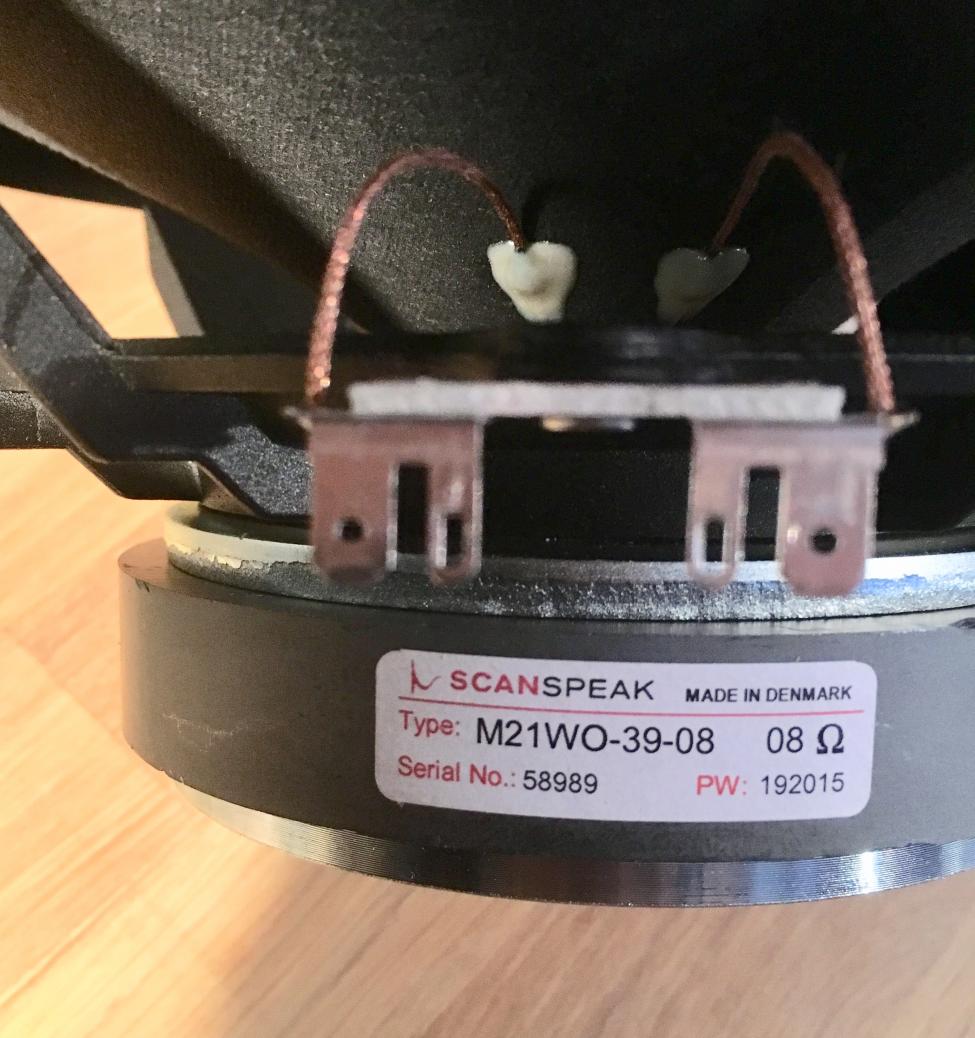

Jeg har også disse liggende. Kliss nye hvor jeg har revet av opphenget. Har lettere skumoppheng (istedet for gummi) klart for påliming med ditto manglende mot og erfaring.

Som Snickers sier så liker DXT seg fra 3500 Hz og oppover. Mot en 8 tommer blir det en seriøs mismatch spredningsmessig??

http://www.madisound.com/pdf/vifa/m21wo-39-08e.pdf



[Hornlyd]

Tilbakemeldingen er at 2 stk Klipsch 15 tommere har kapasitet og gjør jobben (hva var det jeg sa ) og jeg fjernstyrte gain ned minus 6 dB i miniDSP. Membranene rører seg ikke mye.

Forsterkeren består av Anaview AMS1000 2x170 watt til Acoustic Elegance 10 tommer dipolbassene med doble voice coil koblet i serier-parallell = 8 Ohm. Til diskant og mellomtone er det hver sine Anaview AMS0100 2x25 watt moduler. Rent og pent men ikke masse «dreiemoment».

En besnærende tanke er å ofre litt «HiFi-messen diskant», brokoble AMS1000 og kjøre 2x100 brokoblingswatt i Lowther PM8A 16 Ohm med sølvtråd i spola?



[Hornlyd]

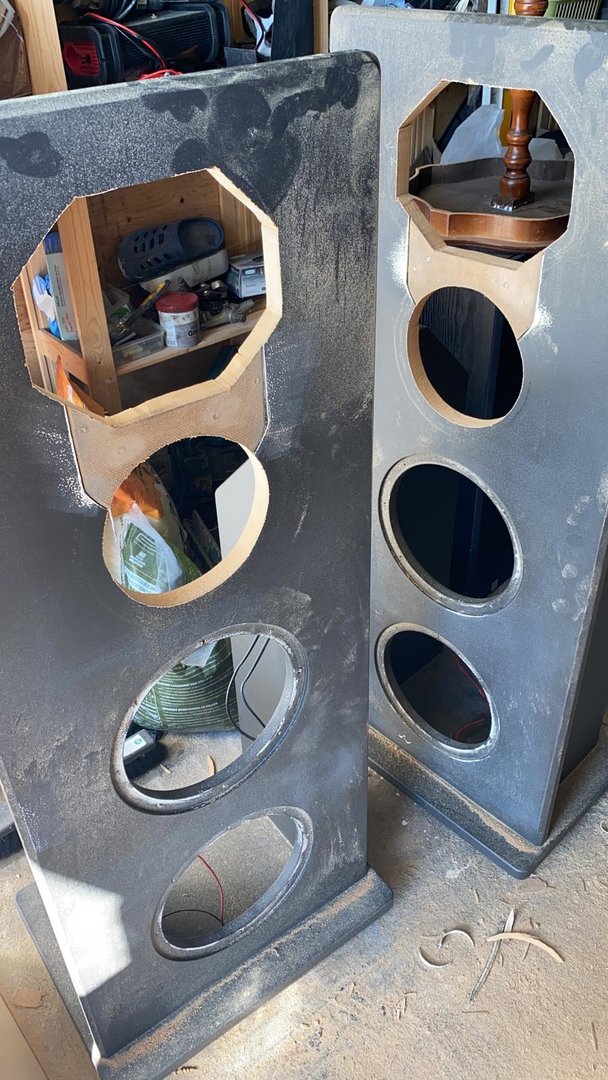

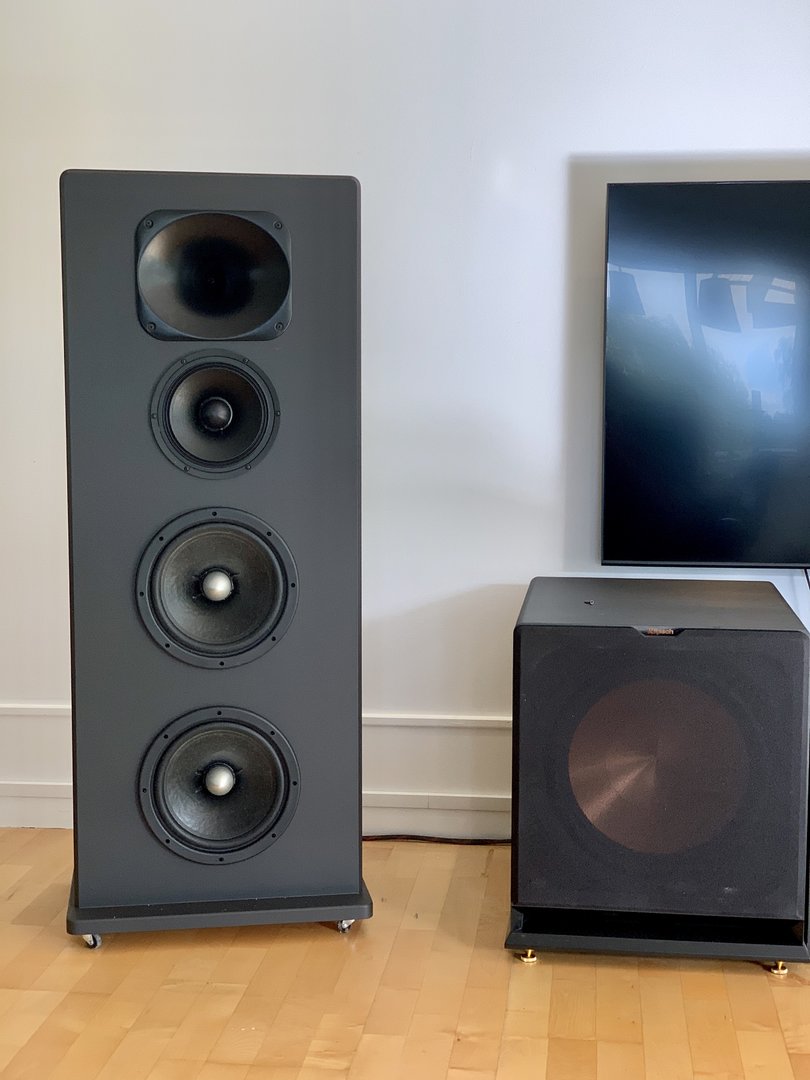

Da er kompisen i gang.

Inn skal kremkomponentene:

Acoustic Elegance TD8M mellomtone

18Sound nsd1095 i XT1086 waveguide

Deles 300 og 1500 Hz sånn ca.



[Hornlyd]

Kommer seg nå.

Med subber får AE dipolbassene vanvittig headroom. Beveger seg knapt.
Deler på 70/400/1600.

24 dB deling fort og gæli.

Null EQ på subber, midbasser og mellomtone.

XT1086 med 18sound nsd 1095 har fått en ekstrem kraftig shelf pluss en liten PEQ.

Thats it. Mens vi venter på Snickers med Napoleonskake.....



[Snickers-is]

Ser smukt ut det der altså!

Nå som Audio Nirvana er byttet ut kan du kanskje bytte trådtittel fra anaerob til aerob da



[Hornlyd]

Finner ingen knapp for å bytte tittel?


TD8 M er svært lettdreven, det er positivt mtp at vi bruker AMS0100

Har lagt inn en minus 16 dB shelf på hornet noe som trekker mye gain totalt. Ironisk.

Rommet er svært livlig og har diverse vinkler som muligens innvirker litt negativt.

Vi lurer på om vi profiterer på diffusjon på gipsveggene bak dipolene? Vi kjørte lyttetest ved å stå bak og holde puter på siden av mellomtone bak og hørte ingen forskjell.

Første gangen jeg har fått meget god lyd uten EQ i bass/midbass/mellomtone. Som nevnt kun shelf og en mindre PEQ i diskanthornet. Smekket og dynamikken er til de grader tilstede.

Ratting av delefrekvenser er gjort veldig cirka innledningsvis.

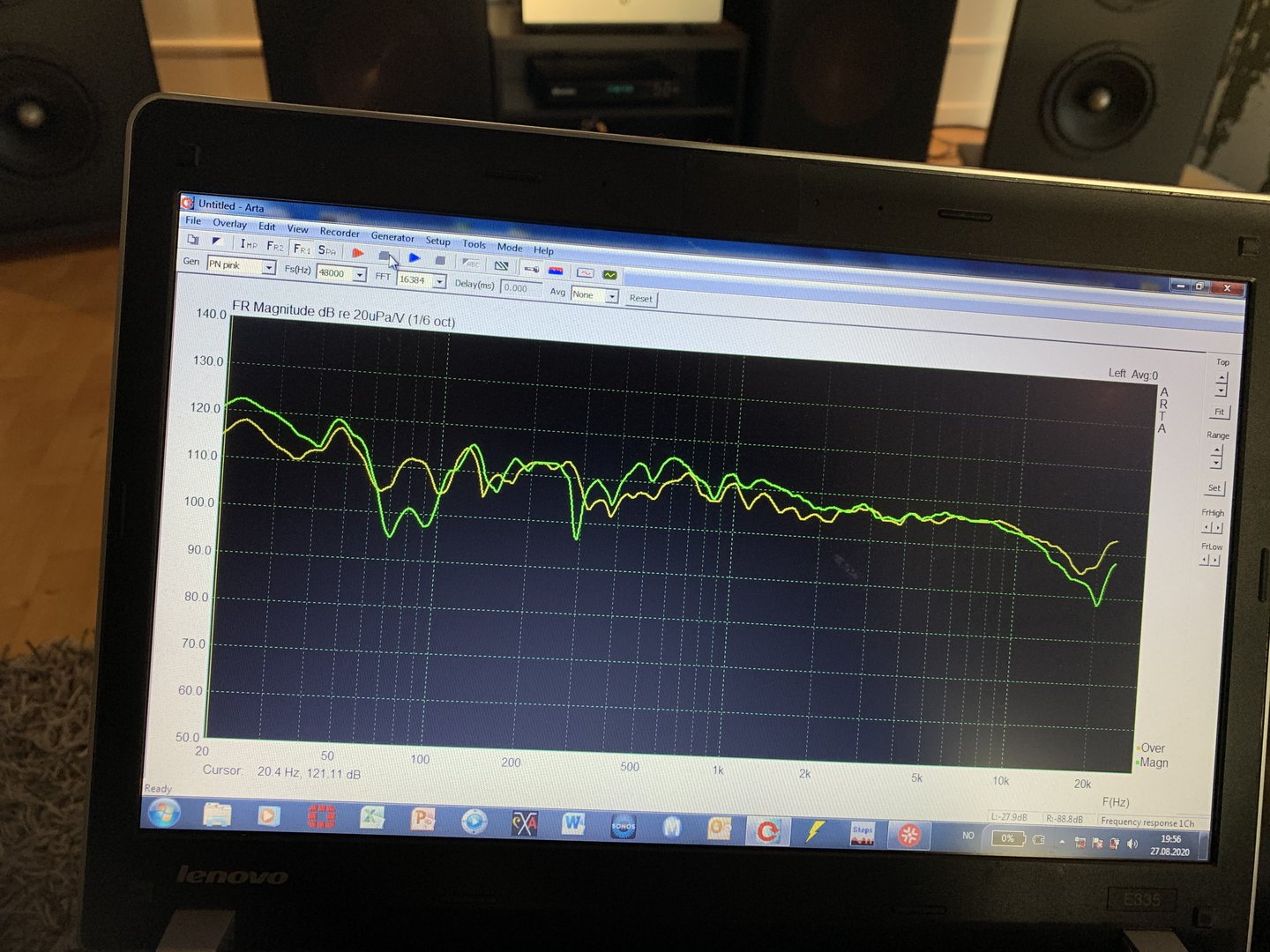

Her er off aksis respons 45 grader:



[Hornlyd]

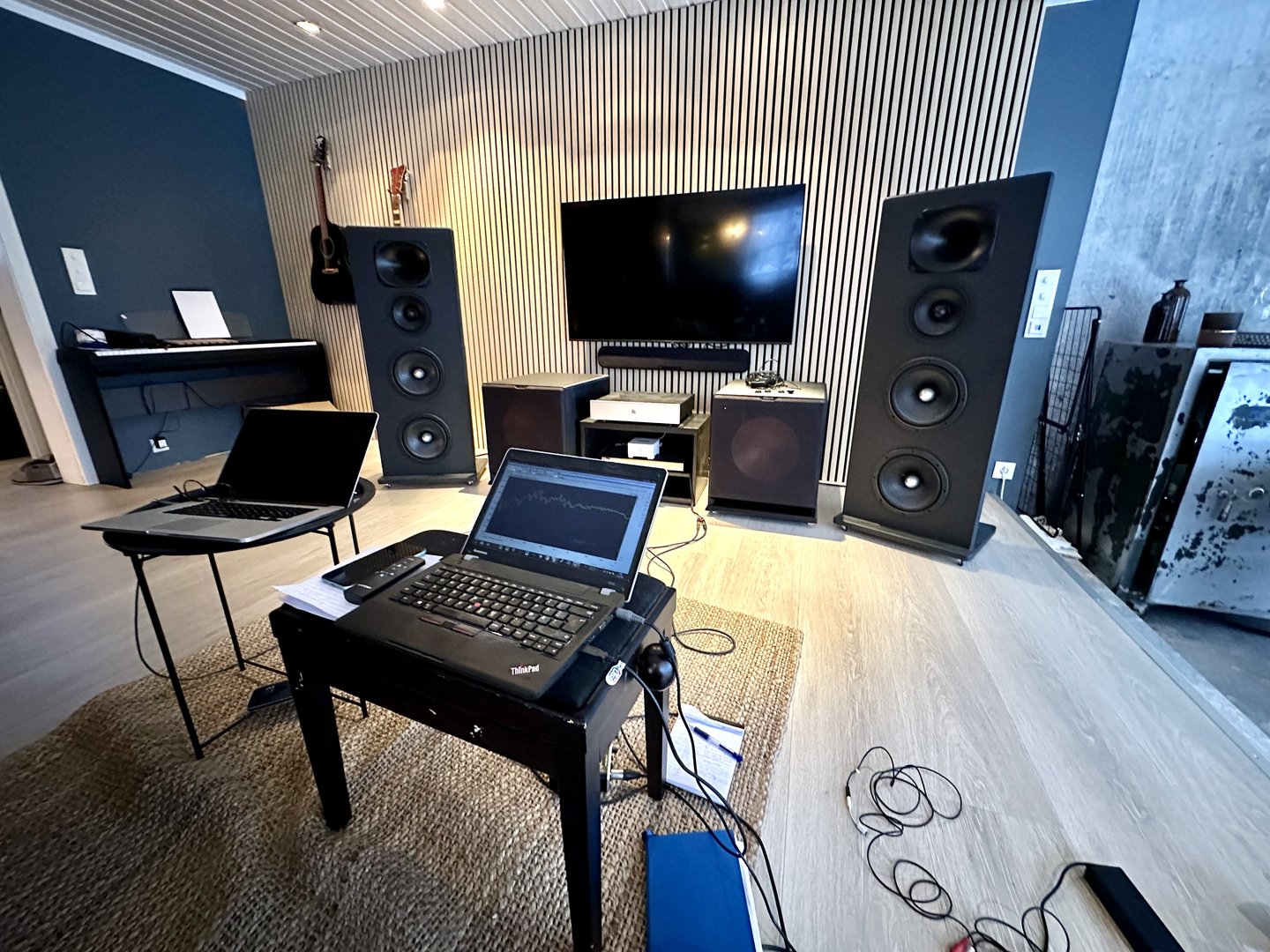

En vesentlig del av problemet (2/3?) var rommet.

Med 5 cm Rockwool og spiler med 1 cm filt bak funket som bare det. Pluss et stort område med Ecophon i taket. Nå låter stua knallbra.

Så kjørte jeg bare enkel dsp ratting med LR24. En shelf på XT1086 horna (18Sound NSD1095 med gullmembraner). Ingen korrigering på TD8M mellomtonen og en liten korrigering i 200 Hz området på Dipole10 bassene som jeg aldri blir klok på. Klipsch 15 tommerne har overkapasitet så de brukes bare som litt påfyll.

Delefrekvensene er 70/300/1400.

Nå låter det meget bra, bedre enn noen gang.

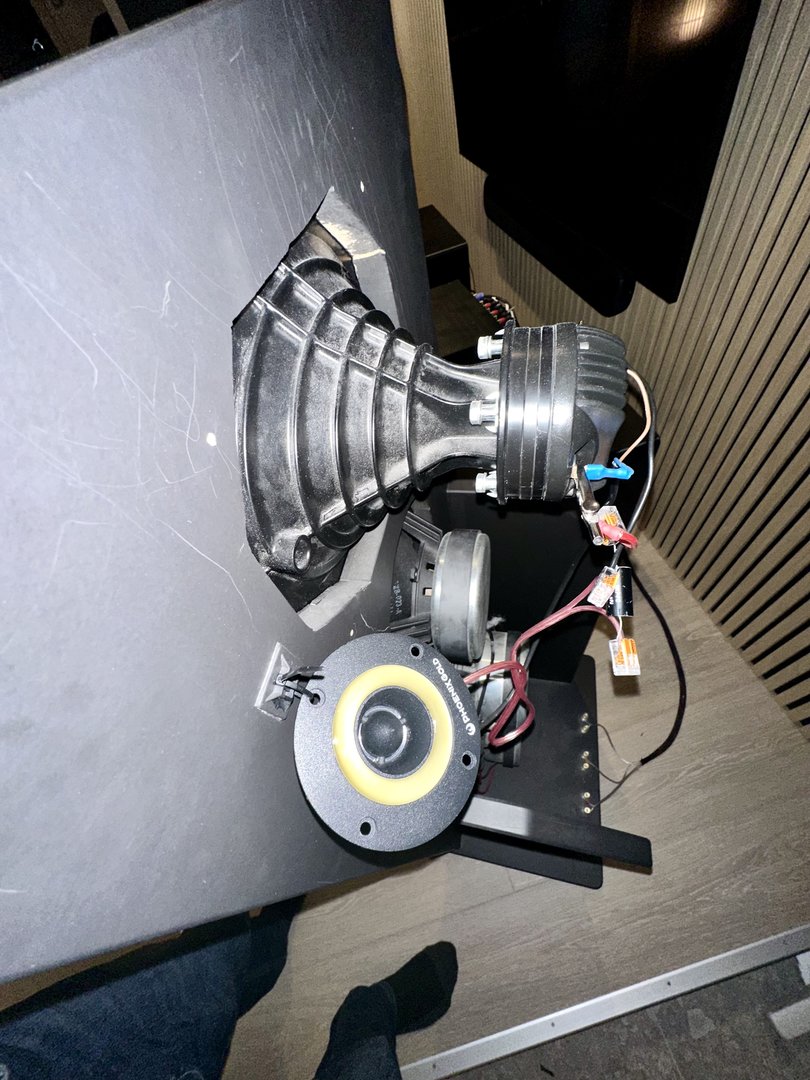

Og Jula 102 dB horndiskant til kr 350 for paret på baksiden midlertidig løftet lydbildet enormt. Dette forklarte RAAL sjefen meg på epost for 10 år siden at var helt nødvendig med dipoler. Lyttet jeg til ham? Typisk, fysikkens lover igjen, følg dem, gjerne med enkle midler, så lykkes man.



[Hornlyd]

AMS1000 på dipolbassene
AMS0100 på hhv 8 tommer og horn

Her lurer jeg på om AMS0100 sine 2x25 watt er litt lite til TD8M? Som nevnt 300-1400 Hz område.
