AndersR bygger stuekino

[AndersR]

Dagens status :
FULLFØRT!

Utstyrsliste

Høyttalere:
3 stk B&W CT8.2 LCR tar seg av de tre frontkanalene.
2 stk B&W 685 S2 som bakhøyttalere montert på B-Tech BT77 veggstativer.
2 stk B&W CWM664 in-wall høyttalere som Atmoskanaler montert i små hjemmesnekra kasser i 12mm MDF.
4 stk B&W CT SW15 subwoofere (passive)

Elektronikkhylla:
Denon AVR-7200WA surroundreciever (driver senterkanalen bi-ampet, samt bak og atmos)
NAD M22 effektforsterker som driver høyre og venstre frontkanal
2 stk B&W SA1000 effektforsterkere til subwooferne (2 suber pr forsterker)
Denon BDP-4010UD Blu-ray spiller som er igjen fra det gamle anlegget og som jeg ikke ønsket å bytte ut.
Sonos Connect
Apple TV (første versjon), som strengt talt kun står der for å kunne se WCDH-ritt via Red Bull TV. Og i tilfelle jeg skulle få lyst til å prøve Netflix en gang i fremtiden.
"Møbel": DIY 22mm MDF med M10 gjengestag, skiver og muttere fra Clas. Endemuttere fra Biltema.

Bilde:
Sony VPL-HW65ES projektor
Chief universal takfeste for opptil 22,7 kg
Adeo 113" lerretsramme med velurkanter.
Dreamscreen Ultraweave V5 lydtransparent duk og de medfølgende festeskinnene.

Akustikk:
GIK Monster Bass Trap (fullrange) på sideveggene. 6 stk 60x120cm, 6 stk 60x60cm. Farge: Hillswick
GIK 242 i taket inkl "cloud brackets". 12 paneler i farge "Exclusive offwhite"
3 stk Freestand Bass Trap i fargen "Buru".
ca 2 kubikkmeter Hunton trefiberisolasjon i tomrommet mellom høyttalere bak lerretet.

Kabler:
2 stk In-Akustik Excellence strømfordelere
Argon Black Edition SC2 høyttalerkabel til frontrekka og subwooferne
Argon Blue Edition SC2 høyttalerkabel til bak- og Atmoshøyttalerne
Kramer etellerannet 10 meters HDMI til projektor
Ukjente HDMI kabler fra Blu-Ray og AppleTV til reciever
TaraLabs billig/huskerikkemodell RCA mellom reciever og M22
eteller annet Monster bilstereo RCA i 2 meter som jeg hadde liggende som går fra reciever til subforsterkere.
Neutrik Speak-on plugger på hele frontrekka (både suber og LCR)
"kjell&co" speak-on kloner til Atmoshøyttalerne
OEM "gul plugg" RCA videokabel som fulgte med Blu-ray spilleren som digitalkabel fra Sonos Connect til reciever.
Nettverkskabler av ukjent fabrikat. Cat5. Tror jeg.

Møbler:
Ekornes Stressless Pegasus treseters sofa
Ekornes Stressless dobbelpall
Teppeabo Luxor Shaggy-etellerannet teppe
2 stk Sacco Medium Pluss saccosekker

Diverse materialer:
Hunton Fermacell plater
ca 40 Auralex U-Boat Floaters
ganske nøyaktig 3500 stifter
ca 100 vinkelbeslag
ca 2000 skruer
22mm MDF til hylleplatene
strechnylon for å pakke inn trefiberisolasjonen
en haug lekter og lister av diverse dimensjoner
Dynabel høyttalerfronstoff
Dynabel høyttalerteppe
Biltema bagasjeromsmatte i gummi

Bemanning: Meg selv.

Byggetid inkl sommel og pauser: 5 måneder.

Leverandører:
Hi-Fi Klubben Drammen - Høyttalere og Elektronikk, inkl projektor og projektorlerrret.
Hi-Fi-Klubben Oslo/Grensen - Kabler og veggbraketter
AVshop - Lerretsduk, U-boat floaters og takfeste til projektor
DynaBel - Høyttalerteppe, høyttalerfrontstoff, strømfordelere
GIK Acoustics UK - Absorbenter
Ski Bygg - Hunton produkter (fermacellplater og trefiberisolasjon) og MDF
Byggmax - Lekter, vinkeljern og skruer. Anbefales ikke for kjøp av treverk, da det meste av materialer var vridd og bøyd, sannsynligvis grunnet fukt.
Maxbo - Mere lekter, lister og skruer. Lim og maling.
Thaugland - Bosch dykksag, høykvalitets skruer og plugger, bor og masse nyttig hjelp, Og litt mer MDF. Og kryssfiner.
Zachariassen - De beste ekspanderende boltene verden har sett. Og masse god hjelp. Fagfolk FTW!
Clas Ohlson - Gjengestang, muttere, malestæsj, stiftepistol, tvinger, magneter, flatbor, sag og sikkert masse annet ræl jeg har glemt.
Biltema - Bagasjeromsmatte i gummi. Trebor. Netting
Stoff&Stil - Strechstoff til innpakking av trefiberisolasjonen
Finn.no - Møbler
Teppeabo - Gulvteppe
A-Møbler - Saccosekker
Motek - Festool stikksag
Jula - diverse superbillig fjaseverktøy (elektrisk skrutrekker blant annet)
Kjell&Co - strømkabler, kontakter, SpeakOn og "speakon" plugger
PSdata - strømkabler og nettverkskabler
Skumplastsenteret - Skumplast. Overraskende nok
Søstern min - AppleTV som hun ikke trengte selv.
HiFiSentralen - Masse gode råd og oppmuntring og trusler om besøk
Coop Prix - Store mengder Nidar smågodtsjokolade som har holdt meg i live igjennom prosessen.



[AndersR]

Da er jeg i gang!
Jeg starter helt på nytt, og denne gangen er det for første gang i mitt liv, film og multikanaloppsett som skal få hovedfokus.
Jeg har alltid vært glad i film, men hifijåla i meg har bestandig tatt styringen og det har derfor alltid blitt et rent tokanalsoppsett uten DSP eller noe som helst fiksfakseri. Jeg har kun tillatt meg å koble på en subwoofer tidligere, via vanlig pre out, mens høyre og venstre har kjørt fullrange, eller så fullrange de har vært i stand til.

Siden film har vært kilde til mye gode opplevelser som er enklere å dele med andre, har jeg derfor solgt alt jeg hadde av utstyr (unntatt en blurayspiller) og starter nå helt fra bånn av for å bygge et helt nytt anlegg som har hovedfokus på film og sosial hygge.
Siden jeg bor i en ganske normal blokkleilighet har jeg ikke mulighet til å lage et helt dedikert rom for dette. Men dette blir en stuekino, og film/lyttefunksjonen får hovedprioritet i stua.

Første store utfordring som jeg sliter med er hvordan jeg skal bygge frontveggen. Som sagt er dette en vanlig blokkleilighet og jeg er derfor nødt til å få isolert anlegget så godt som mulig fra bygget for å redusere belastningen til naboene så mye som overhodet mulig. Jeg tenker derfor i baner av et helt flytende oppsett, hvor anlegget står på en plattform som er avkoblet fra bygget.

Neste problem er størrelsen på rommet.
Jeg vil ha et stort bilde. Men siden rommet ikke er så stort er jeg avhengig av at den nye falske veggen med lerretet ikke bygger for mye inn i rommet. Faktisk er det ganske problematisk. Jeg ser mange av dere andre har bygget store rom bak lerretet som er en meter, eller kanksje halvannen. Dette har jeg ikke mulighet til, for da blir det ikke noe igjen av rommet.
Jeg har defor bestilt opp høyttalere og subwoofere som er laget for å bygge svært lite i dybden av rommet. Men når alt er på plass blir ikke dette en spesielt stødig kontruksjon siden den blir veldig høy, veldig tung og totalt uten dybde som stabiliserer. Hvordan løser jeg dette best når jeg ikke ønsker å ha kontruksjonen boltet fast i resten av bygget?

Det er her jeg står fast og grubler meg delvis i hjel nå.

Jeg må også finne ut hva som er den beste måten å løse oppgaven på for å få plassert utstyret trygt og bra, men samtidig sørge for at lerretet ikke bygger mer inn i rommet enn absolutt nødvendig.

Alle forslag mottas med stor takk.



[Retep]

Hva med å bygge frontvegg med lerret slik at du undet lerret har en luke du kan vippe ned el lignende. Slik at du kommer til komponenter, nytte film osv. Lerretet ditt skal vel ikke ta i gulvet...?



[AndersR]

Det er tanken å gjøre det slik ja.
Nå er også ideen at jeg håper å få lage en vegg som bygger så lite at nedre delen der elektronikken blir stående faktisk må stikke litt ut for at alt skal stå plass. Men det bør gå bra.
Ser for meg at jeg kommer til å ha 60cm under nedre bildekant og 40 cm over øvre bildekant. Må selvsagt trekke fra plassen ramma rundt lerretet krever, men i praksis skal det være en knapp halvmeter fra gulv til ramma på lerretet. Blir litt mindre innvendig plass dersom alt står på en flytende plattform som nødvendigvis bygger litt i høyden.


Noe jeg lurer på er om det er god tanke å feste lerretet som en del av plattformen og "stillaset" som blir brukt til å stable høyttalere i, eller om det er mer hensiktsmessig å feste lerretet i vegg, tak og gulv, og så la plattformen flyte i bakkant.



[AndersR]

I løpet av dagen har jeg fått bekreftelse fra de hyggelige herrene på Hi-Fi Klubben i Drammen at de allerede har første del av bestillingen på vei. Noen komponenter hadde heldigvis litt mer leveringstid slik at jeg har litt mer tid på meg til grubling og konstruksjon. Men første halvdel er tydeligvis klar for henting om noen dager. Men jeg må nok få ut fingern, for dette går tydeligvis langt raskere enn hva mitt bedagelige tempo tillater. Spesielt med tanke på at jeg reiser bort i helgen og vil dermed ikke ha mulighet til å jobbe noe med dette (eller følge med særlig på forumet) de neste par dagene.

Mulig jeg bør konsultere med noen av de effektive herrene her inne som har bygget mangt og meget imponerende tidligere.
Dersom OB-BB, 8x12 eller BEF (eller noen andre som vet hva de driver med) skulle føle seg kallet til å hjelpe til med teoretisering, evt bistå med å svinge saga og tjene noen kroner samtidig på noe som sannsynligvis er moderat plankekjøring, så vil jeg sette svært stor pris med en PM i innboksen eller en kommentar her i tråden.
Det er ikke fordi jeg er for gjerrig til å betale for meg at jeg ikke har booka fagfolk til å ta seg av dette, det er ganske enkelt fordi jeg ikke vet hva jeg skal be de om å gjøre. Så skal det ha noe funksjon må jeg enten komme frem til en skikkelig plan i forkant, ellers må jeg finne en som faktisk forstår faget fra før og vet bedre enn meg selv hva jeg faktisk ønsker å oppnå.



[BEF.]

Jeg skulle gjerne bistått deg, men er midt i flytteprosess selv, så tid er noe jeg ikke har så mye av om dagen



[AndersR]

Da har en stk fullstappa bil blitt observert fra Drammen til Oslo med første del av komponentene som skal brukes.
Kommer mer om drøyt to uker. Er glad for at det ikke var mer enn dette. Det ble ganske mye tetris for å få plass til alt sammen i bilen. Hadde det vært en boks til hadde det ikke gått.
Kommer til å trenge tilhenger når resten dukker opp.



[AndersR]

Dette er litt snodig. Jeg ser at vedleggene mine kommer og går litt, avhengig av hvor jeg logger meg på fra, men ikke avhengig av hvilken pc jeg bruker.
Kan dere se plantegningen jeg har lagt ut?

[edit: bør være fiksa nå.]



[Retep]

Nei. Ikke på Android mobil



[AndersR]

En liten oppdatering:
Innkjøpene kommer litt i tilfeldig rekkefølge. Egentlig skulle jeg ha handlet materialer til å bygge opplegget som skal romme alt utstyret, men ved et lite uhell ble det utsatt.
Dermed ankom mine bestilte Auralex U-Boat Floaters før jeg fikk handlet konstruksjonsmaterialer. Og nå er jeg veldig glad for det. Jeg hadde nemlig ikke gjort leksene mine i forkant, og trodde at de skulle ha 2" bredde innvendig. Nå ser jeg at det faktisk bare er plass til 1,5" innvendig. Flaks at materialinnkjøpene ble utsatt, så slapp jeg å handle masse feil.



[Kvålsvoll]

Skulle til å tipse om å passe på å tette langs kantene på riseren, ellers vil den ikke virke så bra.

Så kom jeg til å tenkte på at du kanskje har skrevet noe om hva det faktisk er du bygger, kanskje har han allerede tenkt på dette, og har full kontroll.
Og da viser det seg at det er ikke riser som skal bygges, det er rett og slett et gjennomtenkt og flott oppsett i en blokkleilighet.
En riser for ulf taktil feedback er nok ikke veldig aktuelt.

Flott at du bygger film/mediarom i en leilighet, og skriver om det slik at andre også kan se at det går an.
For det gjør det.



[Joppe]

For å svare på et gammelt spørsmål; plantegningen din er synlig.

Ser ut til at dette blir veldig bra. Hvor mange CT SW15 skal du stable her? ;D En øvrig oversikt over planlagt og anskaffet utstyr hadde også vært stas.

Håper du fortsetter å poste bilder av prosjektet underveis.



[AndersR]

OK, da har jeg akkurat kommet tilbake fra en ny liten ekspedisjon i Drammen, og har henta inn litt mer utstyr.

Dessverre hadde jeg rett da jeg mistenkte at jeg måtte låne større bil, men det var ikke tilgjengelig denne gangen, så jeg måtte ta med det jeg klarte.
Det står igjen en sub som jeg ikke har fått henta ennå, som må tas en gang til uka ellerno.
Ellers har det meste annet av komponenter kommet i hus nå.

Det som fremdeles gjenstår er projektor og lerret, samt alt av kabling, braketter, montasjer og relevant tilbehør. Og alt som skal bygges.
Når det kommer til akustikkremedier har jeg ikke bestemt meg for om jeg skal satse på DIY eller ferdigbygg. Tror jeg bestemmer meg for det etterhvert som jeg ser hvordan byggingen ellers går. Kan jo hende det går såpass bra at akustikkfiksing bare blir en lek. Men om jeg er drittlei og misfornøyd, så kjøper jeg nok det som må til for å slippe å ødelegge mer enn nødvendig.

I motsetning til mange andre her inne så har jeg dessverre ikke vokst opp på en sløydsal.

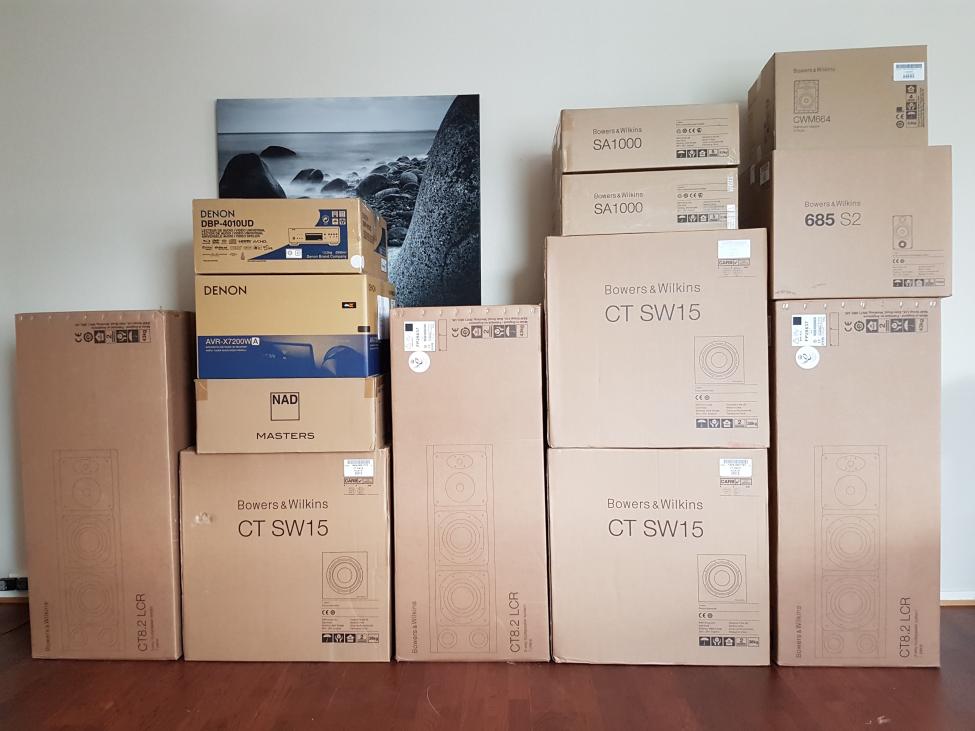

På oversiktsbildet nedenfor her skal det meste være lett identifiserbart.. NAD-boksen er en M22 som skal drive høyre og venstre frontkanal.
685 blir bakhøyttalere, og CMW664 ender opp i taket som atmoskanaler. Tanken er å integrere de i noe absorbent-greier i taket. Vi får se hvordan det går.
Som nevnt tidligere skal det dukke opp en CT SW15 til, slik at det tilsammen blir fire.

DBP-4010UD hadde jeg fra før av, og er det eneste fra det gamle anlegget som blir tatt med videre.



Projektor blir sannsynligvis en Sony HW45ES.



[AndersR]

Da er den fjerde subwooferen hentet, slik at alt av hovedkomponenter (unntatt projektor) er på plass. Bygging starter om et par uker.
I mellomtiden har jeg pakket opp et par av CT8.2'ene og kobla de på den komisk lille Sonos Connect:AMPen jeg har stående til bakgrunnsmusikk. Så nå har jeg tidenes mest absurd mismatchede anlegg i stua som snurrer bakgrunnsmusikk mens jeg planlegger og pusler med andre ting. Men det blir jo lyd. Faktisk overraskende bra også med tanke på hvor tullete denne kombinasjonen er.
Gleder meg til å høre hva disse er gode for når de blir kobla mot M22. Men det blir en stund til. Gidder rett og slett ikke å pakke ut alt sammen for bare å pakke det ned igjen om noen uker når bygginga skal begynne.

Får heller bruke litt tid på å sykle noen fine turer i skogen i finværet i mellomtiden.

De andre høyttalerne på bildet er Dali Lektor 1 og B&W 685 S2 (med grå frontstoff). Sistnevnte vil ta jobben som bakhøyttalere i det nye oppsettet, mens Lektorene vil sannsynligvis ende opp som soveromsanlegg sammen med Sonos ampen.



[Retep]

Helt seriøst... Du har altså større bedre amp, men gidder ikke pakke den ut og bruke den i 2 uker. Bruke så 2min på å pakke den ned igjen.

Hos meg så løper jeg opp trappa. River opp emballasjen. Kjenne på om ampen er kald ( typisk på vinteren) er den romtemperatur så er den koblet opp og med lys i før skoa er tatt av. Jeg hadde aldri klart å vente.



[abbath]

Dette blir spennende og følge med på fremover. Ellers enig med Retep, står respekt av og klare og vente med og pakke opp en amp som står der i esken og venter.



[AndersR]

Det har nok en del med at jeg ikke er spesielt mye hjemme i perioden før bygging begynner. Og med stua full av esker vil det jo uansett ikke spille særlig imponerende selv om jeg hadde pakka ut et par komponenter. Jeg vil heller ha gleden av å oppleve det ferdige systemet når det er klart. Også er jeg redd for at det at jeg har et fungerende anlegg (uansett hvor midlertidig det er) vil kunne forsinke byggeprosessen fordi "det spiller jo så fint som det er" også blir jeg aldri ferdig.

Jeg tror det at jeg ikke har pakka ut mer enn jeg har (jeg burde jo ikke pakka ut 8.2 høyttalerne om jeg hadde fulgt denne tankerekka hele veien) vil gjøre at jeg gleder meg så mye til resten at jeg ikke kommer til å sinke prosessen like mye som jeg ellers ville ha gjort.

Jeg er vel å merke -veldig- spent på hvordan dette oppsettet vil oppleves av naboene mine. Spesielt siden jeg mistenker at det som blir den naturlige lytteposisjonen i rommet kan ha en ganske seriøs suckout i bassen.... men jeg har ikke målt noe ennå, så det blir spennende.
Men moro blir det uansett!



[authentic]

Blir morro å følge byggingen. Subwoofer trykket er ett problem for naboer, ihverfall er det det min leieboer hevder. Godt jeg har en leieboer som er sjeldent hjemme da.

Nå vet jeg ikke hvor langt du har tenkt å dra RK biten men det er mye å hente på en god løsning er mine erfaringer. For du god respons i bassen er det ikke sikkert du trenger å spille grisehøyt for at smilet skal bli stort



[AndersR]

Ang romkorreksjon: Jeg kommer til å begynne med å dempe opp frontveggen (overalt der det ikke er høyttalere) så mye som mulig, og håpe at det kan rydde opp i det mest kritiske. Så blir det korrigering med den innebygde audessey-biten i Denon recieveren, før jeg kommer til å se og høre hva som må til av andre tiltak. Taket brukes ikke til så mye fornuftig for tiden, så det er godt mulig at det blir noe absorbering i taket, også får vi se hva det blir til når det kommer til veggene. Jeg kommer ikke til å kjøpe inn noe mer fancy romkorreksjon før jeg får sett og hørt resultatet med audessey korreksjonen. Håper og tror det gir et resultat jeg kan leve med.


Jeg spiller på ingen måte grisehøyt (føler jeg selv i hvert fall). Rent lydtrykkmessig ville jeg klart meg helt fint med en femtentommer. Grunnen til at jeg kjører på med fire er
1: fordi jeg kan. og har lyst.
2: fordi jeg har mulighet for to separate korrigerte subkanaler på recieveren
3: på grunn av fasefordelene det gir med flere subwoofere fordelt i høyden og bredden.


Men jeg er veldig spent på hvordan det blir med tanke på naboer. Ved normalt moderate nivåer bør det jo gå helt greit, men hvor mye kan man egentlig dra på?
Når alt står ferdig er det nok på sin plass med en DB-måling ute på gangen på dagtid når alle andre i bygget er på skole og jobb for å finne ut litt mer om dette.



[AndersR]

Jaja, da gikk det som det måtte gå: Byggestart er utsatt en måned grunnet kræsj med ferieplaner hos byggehjelpa mi, og i kveld satt jeg og tenkte på hva Peter sa. Hva faen driver jeg med? En måned er uaktuelt på tulleopplegg. Selv om rommet er totalt håpløst og med esker overalt. Så da ble Denon AVR-7200WA avduket og koblet opp. Kjører den bare i Direct mode nå, men himmel og hav for en forandring! Jeg har altså ikke koblet opp M22'en, men kun recieveren. Allikevel; basskontrollen er ENORM og jeg lurer virkelig på hvordan det blir når jeg slenger på fire femtentommere i tillegg. :-D

Jeg har koblet til en Sonos Connect på digitalinngangen, og førsteinntrykket er at den innebygde DACen i Denon recieveren gjør en fabelaktig jobb. Gleder meg til å høre hvordan dette blir med bluray og multikanal, for jeg har ingen grunn til å tro at kvaliteten der blir noe dårligere.

Så fra en litt kjedelig lørdag med pøsregn, rydding og maling, så var dette en svært hyggelig oppgradering av kvelden.
Selv når jeg bare bruker dette til bakgrunnsmusikk er oppgraderingen veldig godt merkbar.



[joneinar]

Følger spent med videre her...



[Norcane]

Gutsy, ambisiøst og utrolig fett og gjøre dette i en leilighet..

Må spørre hvilken etasje du bor i og hvor mange etasjer? Gjorde det samme i min siste leilighet dog kun med flytende gulv som akustikk tiltak noe som ikke er noe spes. mye. Kjøpte en hjørneleilighet i den tro at det ville bli bedre med tanke på naboene... Skal mye til for og temme basstrykket i en leilighet uten og forstyrre naboene.. Opplevde en gang at en beboer i naboblokka kom og klagde)

Husk god dugnadsånd og hyggelige bekjentskaper i blokka kan veie opp for litt dårlig akustikk

Vil titte innom ja



[AndersR]

Jeg bor i 3. etg i en 4 etg høy blokk med "normalt god" lyddemping. Jeg rømte fra en blokk som hadde skrekkelig dårlig lydisolasjon mellom boligene. Jeg hørte samtalene naboene under meg hadde. Det var ikke så kult. Her er det betydelig bedre, men det er jo en gammel blokk og det hadde nok vært bedre om jeg hadde hatt leiligheten over meg (som da er topp- og endeleilighet) fremfor det jeg har nå. Men det er mye barnefamilier i blokka her, og det jeg hører mest av er når de går bananas i oppgangen og slamrer sparkesyklene sine inntil rekkverket. Når de først er inne i boligene hører jeg ganske lite av hyling og skriking. Så det betyr forhåpentligvis at de ikke hører allverdens fra meg heller.
Men jeg må jo regne med å ta hensyn her, og være mottakelig for innspill fra naboene. Jeg forventer ikke å kunne spille grisehøyt hele døgnet uten at noen merker noe. Satser på god dialog med mine nye naboer for å være sikker på at de tør å si i fra, slik at jeg vet hvordan det ligger an. Men jeg skal også teste selv ved å sette på musikk og gå ut av leiligehten for å høre hvordan det oppleves utenfor. Kanskje kjøre en sweep eller to også.

Dette er jo forsåvidt fordelen med at bygginga er litt usatt. At jeg kan få litt mer tid til å gjøre meg kjent med naboene. Det er jo trossalt i Oslo, og det er begrenset hvor mye naboer snakker med hverandre. Men nå er det ihvertfall ikke slik at "han som flytta inn i forrige uke begynner å bråke allerede".

Nå er jo forsåvidt anlegget dimensjonert slik at dersom jeg en gang i fremtiden skulle finne på å flytte til noe langt større, så trenger jeg ikke tenke på å måtte skalere opp anlegget. (ja, det er en dårlig måte å bortforklare for seg selv at man har dratt i alt for hardt på anleggsbygginga)



[Norcane]

Syns man ikke kan dra for hardt i når det gjelder anlegg så lenge økonomien tillater det Ofte billigere det en og stadig oppgradere hele tiden

Jeg gikk ned til naboen og stod i stua hans for og høre hvordan det påvirket han når jeg spilte passe høyt Har man ett bra kalibrert anlegg og gode komponenter trenger man ikke å spille så høyt heller, selv om det er ett snev artigere kanskje...



[Odd J]

Noen som planlegger nye receiver til høsten?



[AndersR]

Og da skjer det plutselig ting!
Enten er jeg i ferd med å lage et digert mikadospill i stua, ellers har jeg fått hjelp til å handle materialer i dag.

Følg med videre på verdens sannsynligvis tregeste byggetråd!



[AndersR]

Utrolig nok er det fremskritt!
Fort går det ikke, men jeg er så livredd for å gjøre alvorlige feil at jeg tenker meg -veldig- godt om før jeg gjør noe som helst. Heldigvis, i dette tilfellet, for det viste seg at jeg hadde totalt feilberegnet alt når det kom til hva slags mål jeg skulle kappe etter. Ikke ofte jeg blir belønnet for å slite litt med dørstokkmila, men denne gangen var det utelukkende positivt.

Greia på bildet er selve fundamentet i kontruksjonen jeg skal lage. En plattform som hele moroa skal stå på.

Denne vil flyte på Auralex U-Boat floaters i håp om å redusere omfanget av vibrasjoner som forplanter seg til naboene.

Jeg har basert meg på 36x48mm lekter til dette. U-boatene har plass til ca 38mm i åpningen.



[AndersR]

En liten oppdatering med dagens fangst:

Ski Bygg var innom og leverte MDF, Hunton Fermacell og trefiberisolasjon. Bra sjappe virker det som, og betydelig bedre priser enn alle andre alternativer jeg så på. Samtidig hadde de faktisk det jeg var ute etter. Det var et pluss. Har bare denne ene handleopplevelsen å basere meg på, men den var såpass positiv at jeg ikke har noe problem med å anbefale de videre.

I tillegg fikk jeg en pakke fra Dynabel med stoff, strømfordelere og "snepperter" til å feste fronter med. Alt i alt en bra dag for innkjøpsavdelingen her.



[AndersR]

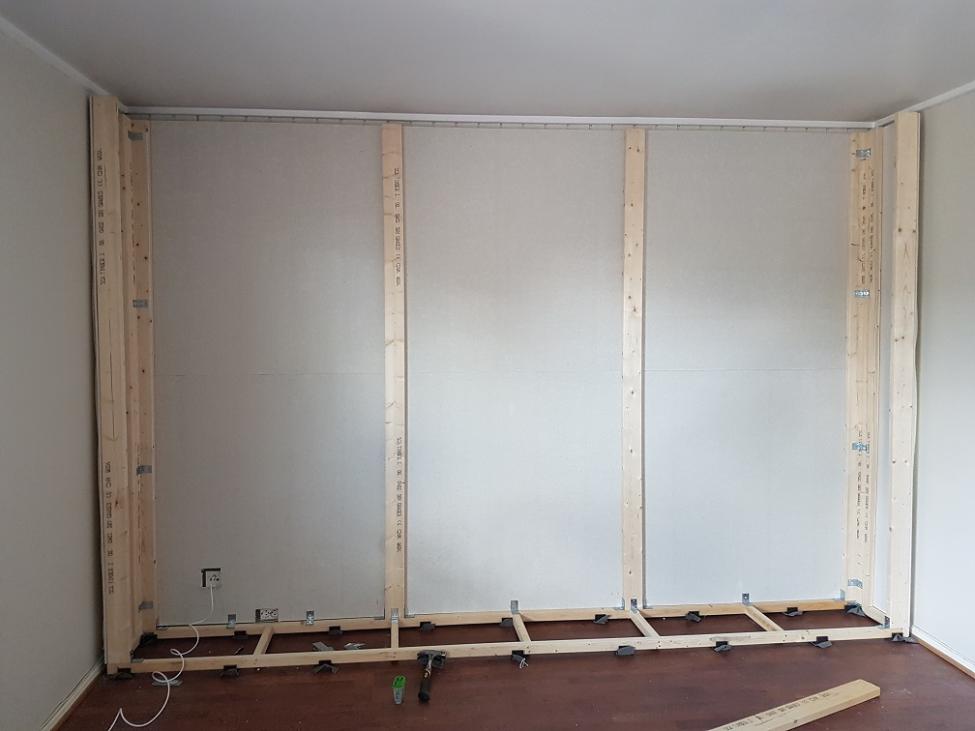

Da er bakveggen i boksen tilsynelatende ferdig. Må nok finpusse litt på hullene for gjennomførting til kontakter, men det skal passe sånn omtrentlig håper jeg.
Jeg har klipt opp en gammel t-skjorte og lagt tøystykker under hver U-Boat floater for å unngå at gummien klistrer seg fast i gulvbelegget slik at det fortsatt bør være mulig å skyve litt på konstruksjonen selv nå som det kommer en del vekt på plattformen. På den måten bør jeg kunne finjustere plasseringen sånn passelig greit håper jeg.
Blir spennende når veggen skal vippes opp. jeg antar at den veier 150 kilo ellernosånt. Og den er ganske vinglete. Avstiverne kommer først i etterkant i form av sidevegger.

Materialer som er brukt er 36x98mm reisverk under 12,5mm tykke Hunton Fermacellplater (120x120 cm)



[AndersR]

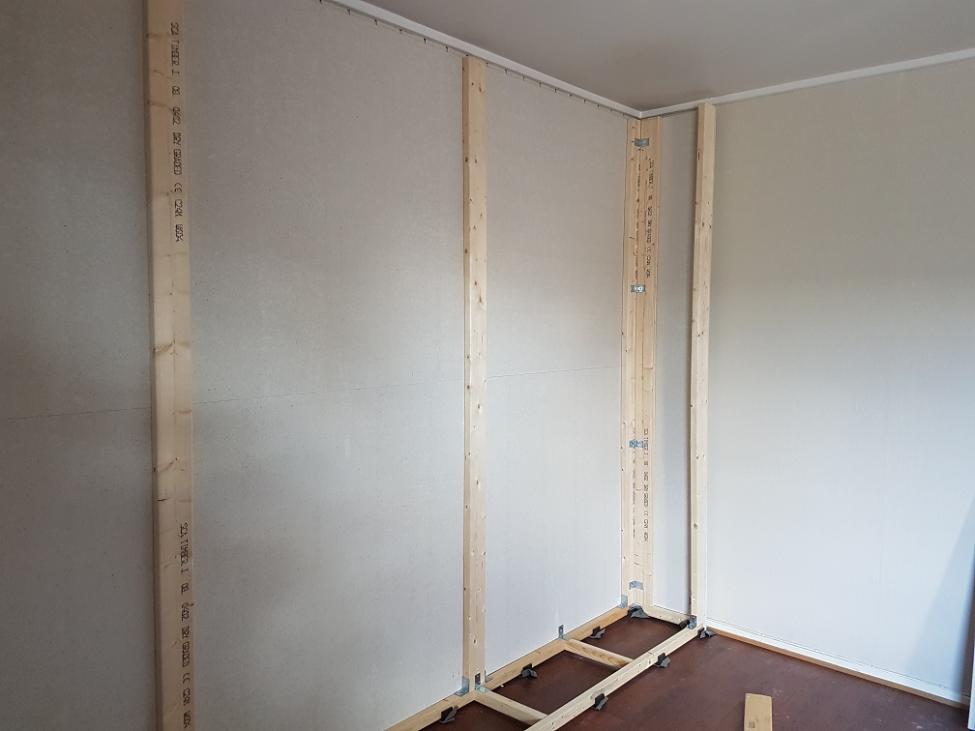

Etter å ha fått spist litt fortsatte jeg litt til, og fikk hjelp på et kritisk punkt jeg aldri hadde klart alene.

Siden veggen skal stå klint inntil opprinnelig vegg, stiftet jeg fast et tynt lag (ca 1,5cm) skumplast til veggen (kjøpte resteruller med avkapp fra Skumplastsenteret, like ved Ikea på Furuset). Dette gjør at jeg slipper å være bekymret for om det skal skrangle mellom de to veggene.

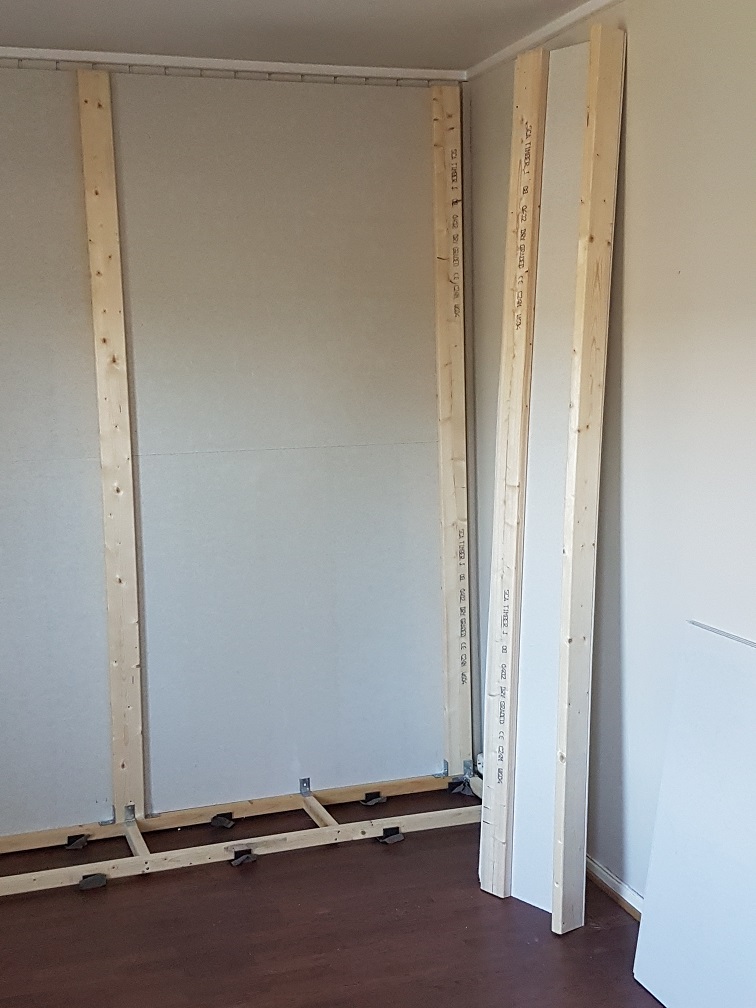

Da det var gjort var det på tide å reise veggen. Og det var da det var godt å ha hjelp. Veggen veier sannsynligvis godt over 150 kilo, og det var ganske tungt å løfte den vinglete veggen opp og på plass selv med hjelp. Oppstiving av veggen er ikke gjort ennå, det kommer med sideveggene.

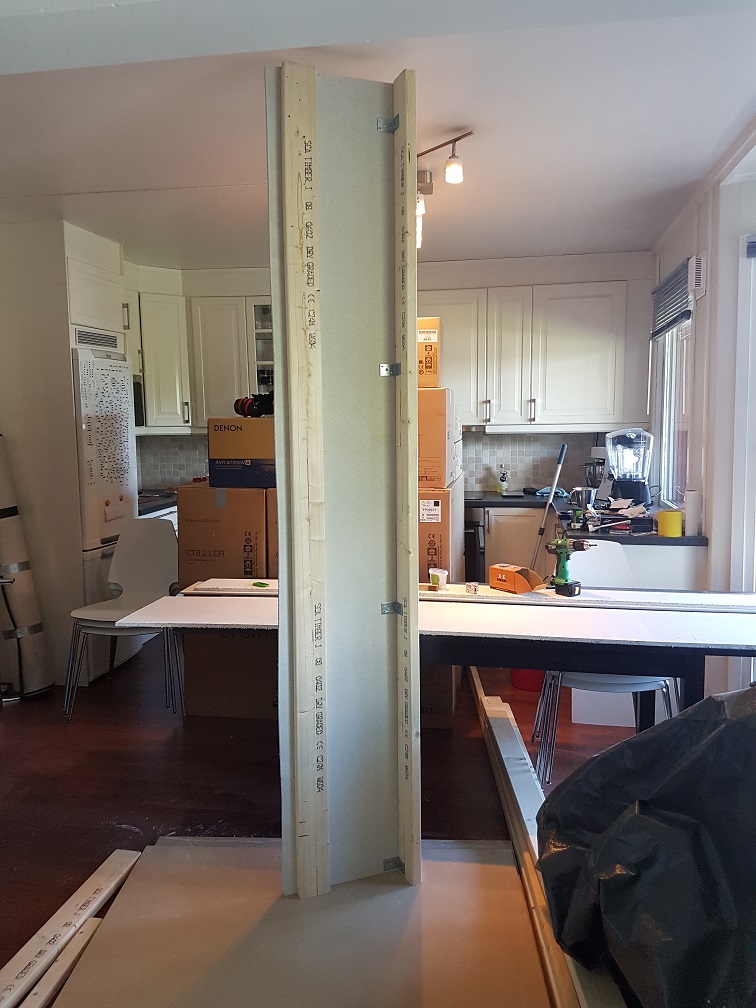

Konseptet med å sette på hengsler på stenderne viste seg å fungere utmerket, og gjorde at vi kunne gi maks fokus på å løfte, og slapp å tenke på å måtte treffe noe som helst. Veldig behagelig, midt oppi det panisk strevsomme.

Hullene til kontaktene må utvides litt, men det utsetter jeg til jeg får kjøpt meg stikksag på mandag. Hullene jeg har nå er laget med drill (!). Det var ikke helt optimalt følte jeg...



[AndersR]

I dag fikk jeg igjen smake litt på savn etter stikksaga, men den jeg får på mandag skal visstnok være verdt å vente på. Og dagens oppgave har egentlig gått helt fint uten.

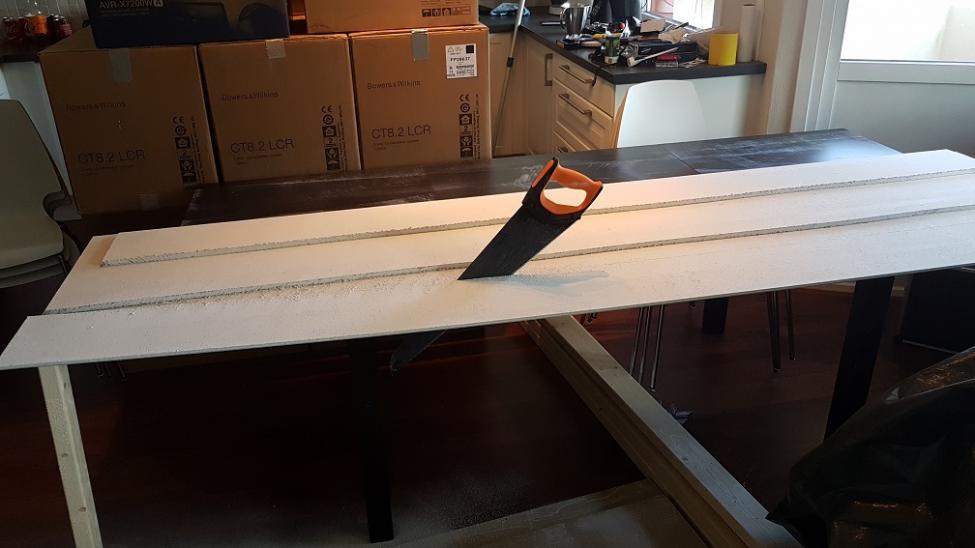

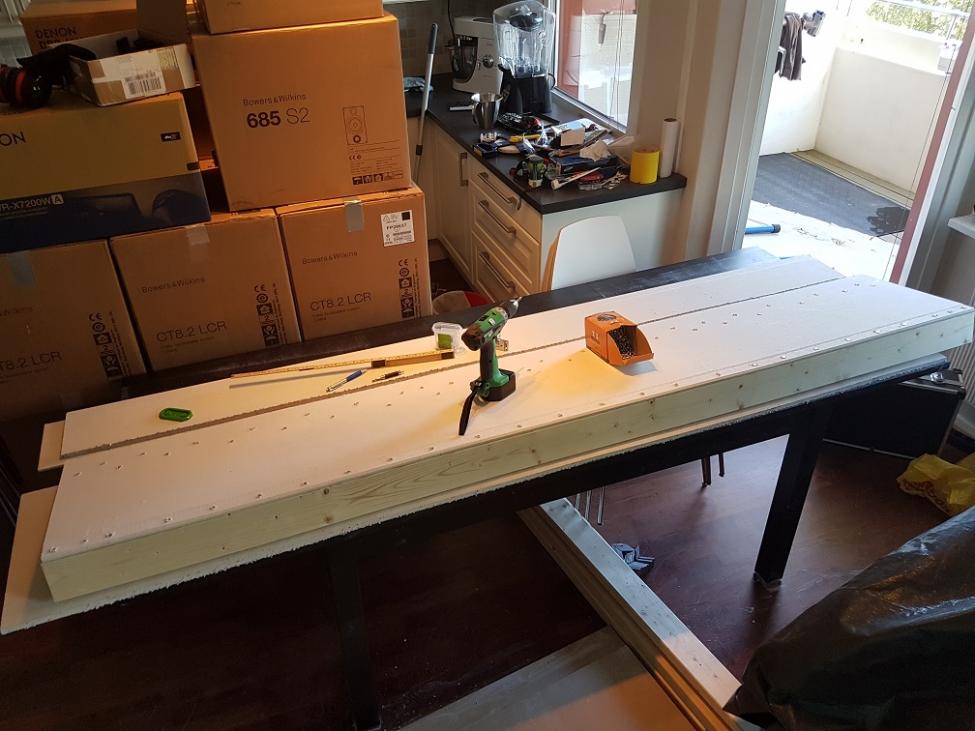

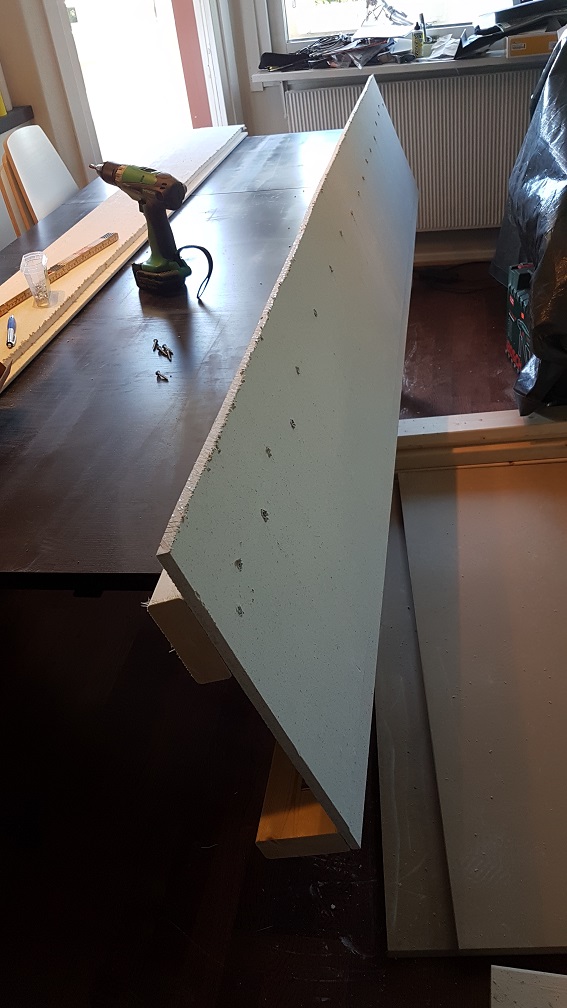

Planen i dag var å lage sidepaneler til boksen. Og siden det er så trangt om plassen må disse lages som moduler i forkant og så monteres på resten av makkverket.

Tok litt tid, men gikk egentlig ganske greit. Merker at trevarene jeg kjøpte fra Byggmax (før jeg innså at jeg kunne bestille fra Ski Bygg) ikke akkurat er det meste man kan få tak i. Det er mye krøllete materialer her som jeg må kjempe mot/med for å få til å funke. Nå er disse bildene tatt med med et mikkemus-kamera siden jeg ikke ønsket å dra frem speilrefleksen i alt gipsstøvet her inne, og optikken der får det til å se totalt krise ut. Det er det absolutt ikke. Nå som jeg har fått montert det er det sånn rimelig rett, selv om det var litt tungt å jobbe med/mot spennet i det vridde treverket.

Materialer brukt er igjen 36x98mm stendere festet til fermacellplater. Jeg benyttet til dette 240x60cm plater som jeg kappet ned til ønsket bredde (i mitt tilfelle ca 41cm)
Baksiden (inn mot opprinnelig vegg) er som tidligere dekket med et tynt lag skumplast.
Vinkelbeslag ble brukt for å feste disse modulene til resten av kontruksjonen.

Og ja, det er helt riktig å gjøre sagearbeid på kjøkkenet!



[roadrune]

Sager du gipsen? Det er unødvendig, bruk en skark tapetkniv mot rettholdt og skjær gjennom papiret på den ene siden, og knekk platen rett i to. Deretter skjærer du papiret på andre siden.



[AndersR]

Som jeg har skrevet i innleggene ovenfor, så bruker jeg Huntons Fermacell-plater. Dette er altså ikke vanlige gipsplater, men en type fibergips. Denne er omtrent like robust som en tilsvarende tykk sponplate vil jeg anta. Godt mulig det hadde gått an å knekke de som en vanlig gipsplate, men jeg har ikke tatt sjansen på å prøve. Jeg ser for meg at det hadde gått omtrent like bra som om jeg hadde prøvd å kappe en sponplate med samme fremgangsmåte.



[roadrune]

Ok. Kjenner ikke de platene, tolket det som om du også brukte vanlig gips.



[AndersR]

Jeg vurderte faktisk det som et alternativ for å kutte kostnader, men etter at jeg fant prisene på Fermacell hos Ski Bygg var det ganske enkel prioritering. Har aldri jobbet med Fermacell tidligere, men det ser ut til å leve opp til ryktet som robuste plater. Jeg liker de ihvertfall. Kan skru vanlige treskruer rett inn i platene om jeg vil. Føles veldig bra.
Men fy så tungt...!



[AndersR]

OK, et lite fremskritt i dag også:
Har fått satt opp stendere i front også, slik at det nå begynner å bli mulig å se hva dette kan benyttes til.
I tillegg har jeg målt opp hylleavstand og satt opp koblinger mellom for-og bakstenderne for oppstivning og for at de skal kunne bære hylleplater med høyttalere.
Måtte regne ganske nøyaktig, for det blir ekstremt trangt med den stablingen som jeg har tenkt meg. Håper jeg har målt riktig, ellers kan det bli litt krise...

Den øverste tverrliggeren (kan man si det på et hififorum uten å bli permanent bannet?) er vel å merke bare klaska opp midlertidig for å holde ting på plass under monteringen. Den skal vekk og erstattes av en toppmodul etterhvert.

Har lagt opp til at hver enkelt av hylleplatene som skal holde utstyret blir uavhengig avkoblet fra resten av byggverket. På bildet under vises det hvordan det vil se ut der hylleplatene vil møte hverandre horisontalt.

Om det blir pent vær i morgen blir det avkobling fra bygginga. Det har jeg sikkert godt av. Ei kontorrotte som meg har jo ikke godt av å gjøre så mye reellt arbeid over tid. Selv om det så langt føles veldig bra.



[AndersR]

Joda, været på lørdag var upåklagelig, og det ble derfor fotografering av roadracing på Vålerbanen hele lørdagen.

I dag startet jeg bygging omtrent kl 14 og fikk ordna et par ting som gjenstod. Først og fremst fikk jeg utvidet hullene til kontaktene i veggen slik at jeg nå har dytta kassa HELT inntil veggen, for å spare så mye plass som mulig. Siden det er skumplast mellom kassa og den opprinnelige veggen bør ikke dette by på problemer i form av skrangling eller noe sånt.
I tillegg fikk jeg bygget ferdig toppen av kassa. Det var noe herk, siden det er så sykt trangt. Alt måtte bygges pinlig nøyaktig (basert på slurv jeg hadde gjort tidligere) som små moduler på kjøkkenbordet før jeg kunne lirke de ferdige enhetene opp på toppen av boksen.

Det var ikke alltid like lett, og det måtte innimellom litt trimming til der det ikke var nok plass mellom taket og boksen.

Ble et par småfeil underveis, men totalt sett gikk dette egentlig veldig bra, det tok bare skrekkelig lang tid.

Det positive oppi alt sammen, er at etter at taket var på plass, så viste det seg at kontruksjonen var så godt avstivet at det ikke ble nødvendig å lage horisontale avstivninger i front av boksen. Dette setter jeg veldig pris på siden det kommer til å bli trangt nok som det blir mellom komponenthyllene når alle høyttalere skal stables inn som tiltenkt.


Med dette er del 1 i det store prosjektet mitt fullført. Dette er grunnmuren min. Den som alt det andre skal bygges videre på. Er veldig fornøyd, selv om jeg har brukt nesten en hel uke på dette. Men det får være lov, med tanke på at jeg knapt nok har tatt i en drill før dette påbegynte.

I morgen får jeg en forhåpentligvis kjøpt meg en sag som er egnet for å kappe MDF, så da skal det kappes hylleplater!



[slendrian]

Digger sånne byggetråder altså! lykke til videre, dette blir knall



[AndersR]

Kom akkurat tilbake fra et besøk hos Motek på Ensjø, som hadde ordnet meg en Festool stikksag fra demo/utlånsflåten deres som jeg fikk kjøpt til en veldig hyggelig pris. Super service, og visstnok legendarisk kvalitetssag. Gleder meg til å teste den nå. Har en del 22mm MDF som den skal få prøve seg på.



[AndersR]

Første katastrofe og velfortjent påmelding til Darwin Awards var ikke langt unna i dag.
Idiot som jeg var (og lat, fremfor alt!) bestemte jeg meg for at kappsaga kunne være et godt verktøy for å hurtig dele opp en del u-boats i halve og tredjedelsstykker, siden jeg trengte litt mindre biter til demping av høyttalere og litt sånt. Den første går nesten ok. Det lukter dritt og det spruter gummi, men det funker. Så jeg stapper inn et trestykke i U-boaten for å gi den en holdbar fasong og prøver igjen. Og da skjer det: Saga griper tak i gummien og drar den med rundt, og trestykket spretter avsted og rikosjetterer rett i hånda mi. Saga bråstopper med et smell, og jeg tenker "hva faen har jeg gjort nå? jævla idiot!" hovedsaklig fordi saga er lånt (unnskyld Knut!) men mest fordi jeg ser for meg at dette kunne ha gått langt verre. Brukte ikke vernebriller og hadde jeg fått det som traff meg i hånda, i fjeset istedenfor hadde nok historien vært en helt annen. Istedenfor slapp jeg unna med et saftig blåmerke på en finger (ny erfaring for min del) og at saga trenger et nytt blad. Det var noen andre deler som gneldra seg i stykker, men det virker mest som styling, evt for å få sagflisen til å sprute i en eller annen sympatisk retning, så etter å ha skrudd av en stakkars metalldings som hadde blitt maltraktert tror jeg det meste er OK når jeg får bytta sagblad.
Men Byggmax hadde ingenting (ikke overraskende, de har aldri det jeg trenger virker det som) og Thaugland hadde heller ingenting som passet denne saga (grønnBosch), så da får jeg ta turen til Alna og sjekka Maxbo og et par andre steder i morgen så saga kommer i stand før eieren plutselig trenger den selv.

Men når det er sagt: Stikksaga fra Festool er virkelig en fest av et verktøy. Herre min hatt, så nydelig det var å bruke den!
Stor takk til Motek som gjorde dette mulig! Og til alle forumistene (spesielt OB-BB) som har gjort meg oppmerksom på at Festool er the shit. Bare uten shit.

Etter at støkken hadde gitt seg, og jeg hadde kappa U-Boats til den store gullmedaljen (med hansker og kniv) for å roe nervene mine, måtte jeg innse at jeg ikke var helt klar for å kappe MDF riktig ennå. Først måtte jeg legge inn isolasjon i plattformen. Jeg brukte 50mm tykk Hunton Flex trefiberisolasjon.

Så kappet jeg til Hunton Fermacell gulvgips (10mm tykk) og la oppå dette, flytende oppå U-Boat floaters.

Når det var gjort var det på tide å kappe MDF.

Og som en liten advarsel til deg som tror det er en god ide å kappe MDF inne i boligen. Det er på ingen måte lurt. Kvakkerakk som det støver! Og et så fint støv at det bare blir hengende i lufta og legger seg -overalt-.
Jeg gruer meg virkelig til å vaske. Det kommer jo aldri til å bli rent noensinne. Og det vil være galskap å begynne med lerretstoff og å trekke fronter før etter at det er vaska minst åtte ganger tror jeg, for dette støvet legger seg tydeligvis overalt.

Men når det er sagt, så fikk jeg kappa til noen hylleplater slik at de passa fint inn i byggverket.

Den midterste hylla nederst har jeg laget større for at den skal få plass til dyp elektronikk. Det ser litt rart ut akkurat nå, men jeg har håp om å få til en løsning som ikke ser helt håpløs ut når alt er ferdig.
Som dere ser er jeg ikke ferdig. Det mangler to hyller som skal opp på hver sin side. Det får jeg ta i morgen.
Ellers ser dere sikkert også den svært elegante latmannsløsningen for å få tilgang til strøm, uten å måtte flytte kontakter. Hadde jeg gjort dette proft hadde jeg fått en elektriker til å legge opp strøm til innsiden av boksen med fastmonterte kontakter der. Men det droppa jeg og lagde heller åpninger for gjennomføringer. Men med 22+10mm sandwichen liggende på gummi, så ble det litt vrient å nå frem, så da ble stikksaga brukt litt til det også. Ser ikke pent ut, men det funker!

Det neste jeg lurer på nå er hvordan jeg bør behandle reisverket her slik at det lyse treverket ikke skinner igjennom frontstoffet jeg skal bruke . Hva anbefales? Svart beis? Matt maling? Og trenger jeg egentlig å grunne når det ikke trenger å se pent ut? Det skal jo trekkes med stoff, så ingen bør se noe som helst av dette.
