DIY_dude
Hi-Fi freak
Jeg skal ikke akkurat påberope meg at det er jeg som har funnet opp kruttet her. Det er mange diy'ere som kjører sånne modifikasjoner. Det er heller ikke gjort noen endringer i konstruksjonen. Jeg bare tapper signalet før analogtrinnet, som i mine øyne er overflødig med denne chipen. WM8741 er unik på markedet i det at den kan drive laster ned i 1 kOhm og kapasitive laster opp til 1000pF. Den har allerede et innebygget lavpassfilter og gir ut 2 Vrms i 10 kOhm.
En enklere modifikasjon enn dette finnes nesten ikke. Og den er i tillegg 100% reversibel. Bare vær kjapp med loddebolten, så du ikke svir av dac-chipen. Da er du screwed.

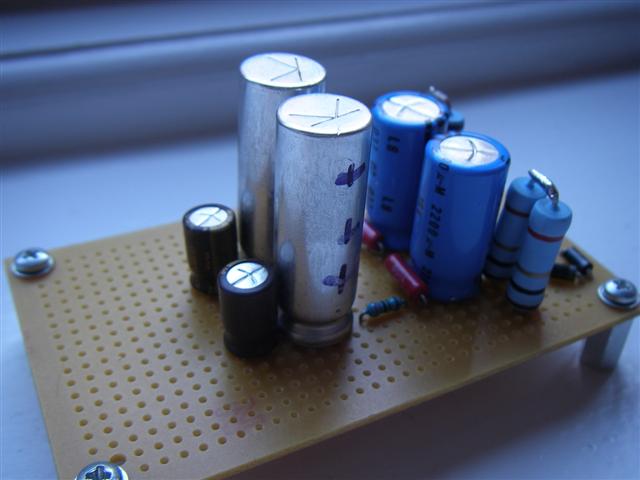

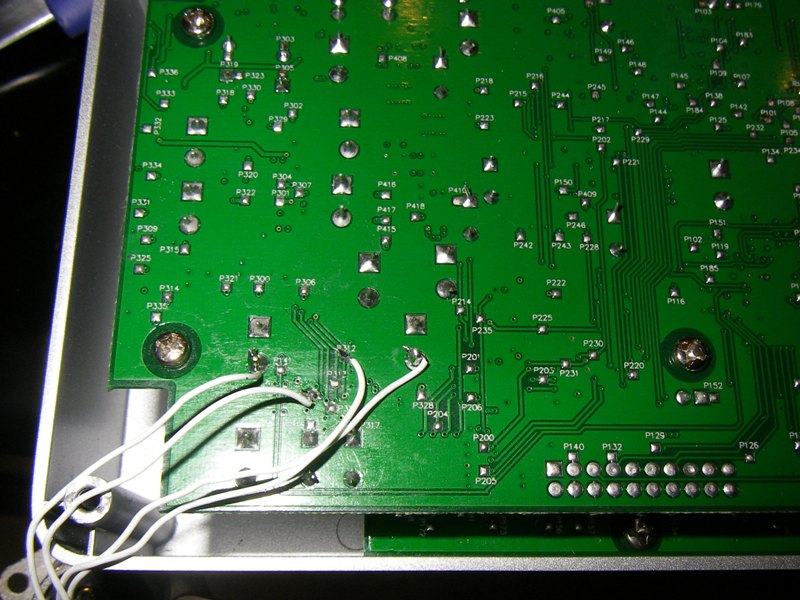

Skru ut de fire skruene på undersiden, pluss de seks på baksiden av dacen. Ta av lokket, og du ser undersiden av printet, sånn som på bildet under. Hent ut positivt signal på punktene P310 (venstre) og P312 (høyre). Også fant jeg bare et par punkter for jord i nærheten. Det er også mulig å hente ut negativt signal på P311 og P313 for de som ønsker å kjøre balansert.
Dacen gir 2-3 V likespenning på utgangen, så jeg anbefaler på det sterkeste å koble en kondensator, størrelse 2,2-4,7 uF i serie med signalet, med mindre du er helt sikker på at forforsterkeren din har en inngangskondensator. Det er dumt å risikere å sette fyr på hele anlegget.
Ettersom chipens evne til å drive kapasitive laster er noe begrenset er det en fordel med en relativt lettdrevet forforsterker. Enkelte forsterkere har litt i overkant drøye lavpassfiltere på inngangen. Det vil suge noe liv ut av lydn. I tillegg ville jeg prøvd å unngå 7 m lange skjermede signalkabler for de som liker denslags.
En enklere modifikasjon enn dette finnes nesten ikke. Og den er i tillegg 100% reversibel. Bare vær kjapp med loddebolten, så du ikke svir av dac-chipen. Da er du screwed.
Skru ut de fire skruene på undersiden, pluss de seks på baksiden av dacen. Ta av lokket, og du ser undersiden av printet, sånn som på bildet under. Hent ut positivt signal på punktene P310 (venstre) og P312 (høyre). Også fant jeg bare et par punkter for jord i nærheten. Det er også mulig å hente ut negativt signal på P311 og P313 for de som ønsker å kjøre balansert.
Dacen gir 2-3 V likespenning på utgangen, så jeg anbefaler på det sterkeste å koble en kondensator, størrelse 2,2-4,7 uF i serie med signalet, med mindre du er helt sikker på at forforsterkeren din har en inngangskondensator. Det er dumt å risikere å sette fyr på hele anlegget.
Ettersom chipens evne til å drive kapasitive laster er noe begrenset er det en fordel med en relativt lettdrevet forforsterker. Enkelte forsterkere har litt i overkant drøye lavpassfiltere på inngangen. Det vil suge noe liv ut av lydn. I tillegg ville jeg prøvd å unngå 7 m lange skjermede signalkabler for de som liker denslags.
