borre hull til XLR chassiskontakt

plinius

Overivrig entusiast
Ble medlem
10.06.2003
Innlegg
514
Antall liker
29
Sted
Drammen
Torget vurderinger
47
Hei, jeg har en DIY forsterker der jeg ønsker å sette inn XLR kontakter bak i forsterkeren. Kan noen fortelle meg hva slags utstyr jeg trenger for å lage hull til XLR kontakten og hvor jeg kan kjøpe det?

MVH
Plinius


Asbjørn

Æresmedlem
Ble medlem
26.03.2006
Innlegg
26.224
Antall liker
15.791
Sted
Vingulmǫrk
Torget vurderinger
2
Nå er jeg for lat til å gå ned i kjelleren og se etter hva jeg har brukt, men såvidt jeg kan se på nett behøver du en 24 mm hullsag. Se tegning av «Frontplattenausschnitt» her:
https://www.neutrik.com/media/8386/download/nc3fd-h-3.pdf?v=1

Bordiameteren for skruehullene vil komme an på om du har tenkt å skjære gjenger i godset eller sette en mutter på innsiden. Hullsag kan kjøpes hos enhver verktøysforhandler, inkludert Clas Ohlson, Jula, Bauhaus, Biltema, Maxbo etc.
https://www.maxbo.no/hullsag-24mm-bim-dt83024-dewalt-p2430164

Stegbor vil også fungere. https://megaflis.no/makita-stegbor-konisk-tin-4-12-4-20-4-32mm.html

Enklest i søylebormaskin eller lignende. NB: Pass på at emnet er godt spent fast. Ellers er det stor sjanse for at hullsagen hekter seg fast og at det begynner å rotere med stor hastighet. Det er slikt som kan gi hastebesøk på legevakt.


Drossel

Hi-Fi freak
Ble medlem
05.05.2012
Innlegg
7.328
Antall liker
1.870
Først det store hul. Derefter anbringer du stikket i det og mærker op til fastgørelses skruerne.


plinius

Overivrig entusiast
Ble medlem
10.06.2003
Innlegg
514
Antall liker
29
Sted
Drammen
Torget vurderinger
47
Har noen av dere brukt stegbor for å borre ut til XLR? Jeg har ikke noe søylemskin så må ta dette på frihånd. Må jo bli noe vanvittig mye gris?


Aurora

Hi-Fi freak
Ble medlem
04.06.2004
Innlegg
9.559
Antall liker
5.151
Sted
Ytterst i havgapet...
Gris og gris... spon blir det... Jeg har brukt mye stegbor i div bokser og skap, så det gjelder å ha kontroll på hvor spona blir av...det går helt greit med handdrill, men plata bør helst spennes opp på et vis, i fall boret hugger..... ta det rolig og ikke mat for hardt, så går det...


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
23.215
Antall liker
9.302
Sted
Drøbak
Torget vurderinger
35
Neutrik chassis kontaktene har en spesiell profil, så det må som regel files i tillegg..:rolleyes:


MarkusH

Hi-Fi freak
Ble medlem
28.06.2015
Innlegg
2.159
Antall liker
771
Sted
Brøttum
Torget vurderinger
1
Bor til omtrentlik riktig størrelse, deretter fil, det jeg gjorde. :)


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
12.129
Antall liker
3.173
Sted
Kongsberg
Torget vurderinger
19
Jeg har nettopp montert noen Neutrik XLR kontakter. Bare et rundt hull pluss to små til feteskruer.
Det går fint med stegbor hvis det er aluminium.
I stål?
Det kan bli slitsomt.
Spon blir det uansett.
Håndrill har jeg aldri prøvd.
Bruk ikke for høyt turtall.


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
23.215
Antall liker
9.302
Sted
Drøbak
Torget vurderinger
35
Jeg har nettopp montert noen Neutrik XLR kontakter. Bare et rundt hull pluss to små til feteskruer.
Det går fint med stegbor hvis det er aluminium.
I stål?
Det kan bli slitsomt.
Spon blir det uansett.
Håndrill har jeg aldri prøvd.
Bruk ikke for høyt turtall.
noen er ikke helt runde men har utspring som er videre


Zomby_Woof

Æresmedlem
Ble medlem
07.05.2006
Innlegg
20.029
Antall liker
8.457
Sted
Third stone from the sun
Torget vurderinger
6
Jeg tror kanskje det er et godt tips å spenne plata mot et trestykke med tvinger for å få litt hjelp med stabilisering? Og smøre med sprit?


Asbjørn

Æresmedlem
Ble medlem
26.03.2006
Innlegg
26.224
Antall liker
15.791
Sted
Vingulmǫrk
Torget vurderinger
2
Stål bruger man ikke til hifi. Altså hvis man er seriøs med hensyn til lyden.
Joda. Ikke noe problem. Det brukes både i fabrikkproduserte komponenter og i DIY. Jeg bygget chassis til UcD-forsterkerne mine i stål med innvendige stål skillevegger mellom trafo, strømforsyning og forsterkerkretser. Innvendig i DEQX'ene mine finner man et stål mini-kabinett rundt strømforsyningen. Et jordet stålchassis er en glimrende skjerming mot elektromagnetisk støy, både inn og ut. På NCore-forsterkerne brukte jeg aluminium av hensyn til varmetransport og kjøling, og fordi de har såpass bra undertrykkelse av støy (>53 dB NFB) at skjerming ikke er like viktig.


Aurora

Hi-Fi freak
Ble medlem
04.06.2004
Innlegg
9.559
Antall liker
5.151
Sted
Ytterst i havgapet...
Stål og plast ødelegger jo lyden, må vite... det både skriker og låter "ull", og Gud alene vet hva....:cool:
En ting er i alle fall sikkert, - de virkelig store produsentene som alle bruker slikt har null og nada peiling...


Bolinder

Overivrig entusiast
Ble medlem
17.08.2008
Innlegg
608
Antall liker
259
Torget vurderinger
1
Om ein på trass av anstrengelsane ikkje er nøgd med lyden kan løysinga ligga i eit gitarkurs.


BerntJ

Hi-Fi freak
Ble medlem
29.11.2002
Innlegg
1.262
Antall liker
82
Jeg kjøpte mine fra Elfa. De er Vest-Tyske.
"Schrauben und Stempelschneiden gut ølen"
Betyr vel at du må ha godt øl til for å roe nervene når du skrur. VH. Bernt


superhkm

Hi-Fi freak
Ble medlem
18.04.2005
Innlegg
2.732
Antall liker
1.058
Et stanseverktøy er absolutt å foretrekke på stålplater, avhengig av tykkelse selvsagt. Jeg bruker olje på alu, men stansing av stålplater ? Ser ikke halt at det skal ha så stor effekt..


frode n

Hi-Fi entusiast
Ble medlem
19.07.2010
Innlegg
162
Antall liker
190

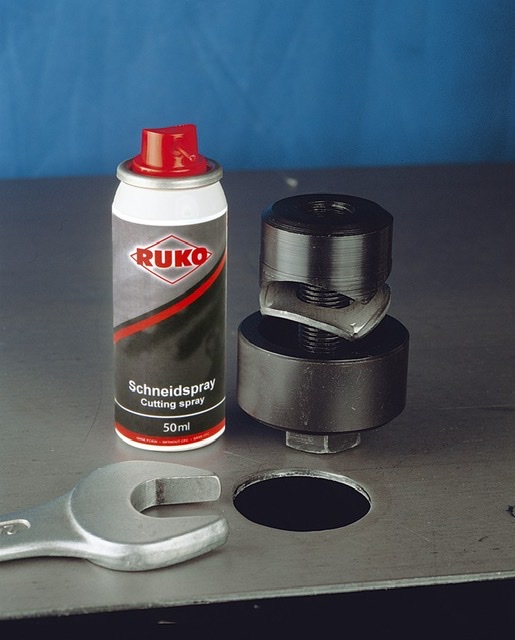

Siden du har tilgang til begge sider av platen så er hullstanser det enkleste synes jeg. Lik null søl også.
Vis vedlegget 575530
Ja disse er fine. Hvor er det man kjøper dem? Jeg trenger 22mm til den XLR kontakten jeg tenker å bruke.

De er fine, men husk og skru fra innersiden, eller den siden som ikke er synlig da den siden av hullpunch som ligger an riper godt opp når du skrur.
En annen erfaring jeg har gjort er at hvis man tar hull i tynne flate plater, kan de bøye seg litt hvis man bruker en skralle / fastnøkkel eller lignende som gir moment kun på en side når du skrur. Fant ut at hvis jeg brukte skruverktøy jeg kunne sentrere og gi like mye kraft med begge hender, gikk det fint ( som en T-nøkkel )


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
12.129
Antall liker
3.173
Sted
Kongsberg
Torget vurderinger
19
Jeg har nettopp montert noen Neutrik XLR kontakter. Bare et rundt hull pluss to små til feteskruer.
Det går fint med stegbor hvis det er aluminium.
I stål?
Det kan bli slitsomt.
Spon blir det uansett.
Håndrill har jeg aldri prøvd.
Bruk ikke for høyt turtall.
noen er ikke helt runde men har utspring som er videre
Jammen har du rett.
Jeg har begge utgavene.
Begge er Neutrik.

  • Liker
Reaksjoner: LMC

Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
12.129
Antall liker
3.173
Sted
Kongsberg
Torget vurderinger
19
Hei, jeg har en DIY forsterker der jeg ønsker å sette inn XLR kontakter bak i forsterkeren. Kan noen fortelle meg hva slags utstyr jeg trenger for å lage hull til XLR kontakten og hvor jeg kan kjøpe det?

MVH
Plinius
Hvis forsterkeren ikke har balanserte utganger (balansert forsterker) ser jeg ingen grunn til å montere XLR kontakter.
Du sier ikke noe om dette, men tipper det er en ubalansert konstruksjon.

  • Liker
Reaksjoner: LMC

plinius

Overivrig entusiast
Ble medlem
10.06.2003
Innlegg
514
Antall liker
29
Sted
Drammen
Torget vurderinger
47
Hei, jeg har en DIY forsterker der jeg ønsker å sette inn XLR kontakter bak i forsterkeren. Kan noen fortelle meg hva slags utstyr jeg trenger for å lage hull til XLR kontakten og hvor jeg kan kjøpe det?

MVH
Plinius
Hvis forsterkeren ikke har balanserte utganger (balansert forsterker) ser jeg ingen grunn til å montere XLR kontakter.
Du sier ikke noe om dette, men tipper det er en ubalansert konstruksjon.

Det er en balansert konstruksjon. Du ser den i tråden om Aleph J. Den er koblet som rca ved at - signal og jord er lasket.


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
12.129
Antall liker
3.173
Sted
Kongsberg
Torget vurderinger
19
Hei, jeg har en DIY forsterker der jeg ønsker å sette inn XLR kontakter bak i forsterkeren. Kan noen fortelle meg hva slags utstyr jeg trenger for å lage hull til XLR kontakten og hvor jeg kan kjøpe det?

MVH
Plinius
Hvis forsterkeren ikke har balanserte utganger (balansert forsterker) ser jeg ingen grunn til å montere XLR kontakter.
Du sier ikke noe om dette, men tipper det er en ubalansert konstruksjon.

Det er en balansert konstruksjon. Du ser den i tråden om Aleph J. Den er koblet som rca ved at - signal og jord er lasket.
OK.
Litt pirk:
Det er "ikke-signalet" som er jordet.

Trodde det var en forforsterker du skulle montere XLR kontakt på.
Har du balansert signal?


plinius

Overivrig entusiast
Ble medlem
10.06.2003
Innlegg
514
Antall liker
29
Sted
Drammen
Torget vurderinger
47
Hei, jeg har en DIY forsterker der jeg ønsker å sette inn XLR kontakter bak i forsterkeren. Kan noen fortelle meg hva slags utstyr jeg trenger for å lage hull til XLR kontakten og hvor jeg kan kjøpe det?

MVH
Plinius
Hvis forsterkeren ikke har balanserte utganger (balansert forsterker) ser jeg ingen grunn til å montere XLR kontakter.
Du sier ikke noe om dette, men tipper det er en ubalansert konstruksjon.

Det er en balansert konstruksjon. Du ser den i tråden om Aleph J. Den er koblet som rca ved at - signal og jord er lasket.
OK.
Litt pirk:
Det er "ikke-signalet" som er jordet.

Trodde det var en forforsterker du skulle montere XLR kontakt på.
Har du balansert signal?
Ja har både balansert dac og preamp.


steinost

Hi-Fi freak
Ble medlem
22.01.2004
Innlegg
8.295
Antall liker
4.003
Sted
Lillestrøm
Torget vurderinger
2
Et stanseverktøy er absolutt å foretrekke på stålplater, avhengig av tykkelse selvsagt. Jeg bruker olje på alu, men stansing av stålplater ? Ser ikke halt at det skal ha så stor effekt..
Skjærende verktøy i alu er det sprit. Stanse er det ok med olje.
Fra hjerte til en verktøymaker:=)


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
12.129
Antall liker
3.173
Sted
Kongsberg
Torget vurderinger
19
Det er en balansert konstruksjon. Du ser den i tråden om Aleph J. Den er koblet som rca ved at - signal og jord er lasket.
OK.
Litt pirk:
Det er "ikke-signalet" som er jordet.

Trodde det var en forforsterker du skulle montere XLR kontakt på.
Har du balansert signal?
Ja har både balansert dac og preamp.
Tror du at en XLR inngang vil løse ptoblemet med støy?
Hvis du fortsatt har støy med kortsluttede innganger vil XLR ikke gjøre noen forskjell.


superhkm

Hi-Fi freak
Ble medlem
18.04.2005
Innlegg
2.732
Antall liker
1.058
Et stanseverktøy er absolutt å foretrekke på stålplater, avhengig av tykkelse selvsagt. Jeg bruker olje på alu, men stansing av stålplater ? Ser ikke halt at det skal ha så stor effekt..
Skjærende verktøy i alu er det sprit. Stanse er det ok med olje.
Fra hjerte til en verktøymaker:=)
Hmm.. da jeg begynte med det fikk jeg anbefalt en klissete skjærolje som jeg har brukt siden.
Nå ser jeg at du ikke er den eneste som anbefaler sprit..... rødsprit ?


steinost

Hi-Fi freak
Ble medlem
22.01.2004
Innlegg
8.295
Antall liker
4.003
Sted
Lillestrøm
Torget vurderinger
2
Et stanseverktøy er absolutt å foretrekke på stålplater, avhengig av tykkelse selvsagt. Jeg bruker olje på alu, men stansing av stålplater ? Ser ikke halt at det skal ha så stor effekt..
Skjærende verktøy i alu er det sprit. Stanse er det ok med olje.
Fra hjerte til en verktøymaker:=)
Hmm.. da jeg begynte med det fikk jeg anbefalt en klissete skjærolje som jeg har brukt siden.
Nå ser jeg at du ikke er den eneste som anbefaler sprit..... rødsprit ?
Hva som helst, men ikke Cognac. Den skal nytes:=)
Sprit, rødsprit spiller ingen rolle.
Har jobbet så mange år med att det kan du stole på.
Har jobbet i alu som ingen trodde fantes, da snakker vi om det som er helt ren alu.
Den kan du nesten spise, så myk er den. Ett sant helvete å jobbe i. Kjør på, dette går fint.

Sist redigert:

superhkm

Hi-Fi freak
Ble medlem
18.04.2005
Innlegg
2.732
Antall liker
1.058
Et stanseverktøy er absolutt å foretrekke på stålplater, avhengig av tykkelse selvsagt. Jeg bruker olje på alu, men stansing av stålplater ? Ser ikke halt at det skal ha så stor effekt..
Skjærende verktøy i alu er det sprit. Stanse er det ok med olje.
Fra hjerte til en verktøymaker:=)
Hmm.. da jeg begynte med det fikk jeg anbefalt en klissete skjærolje som jeg har brukt siden.
Nå ser jeg at du ikke er den eneste som anbefaler sprit..... rødsprit ?
Hva som helst, men ikke Cognac. Den skal nytes:=)
Sprit, rødsprit spiller ingen rolle.
Har jobbet så mange år med att det kan du stole på.
Har jobbet i alu som ingen trodde fantes, da snakker vi om det som er helt ren alu.
Den kan du nesten spise, så myk er den. Ett sant helvete å jobbe i. Kjør på, dette går fint.

Jeg har kjørt fint på en del allerede jeg. Litt kapping og veldig mange hull og gjenginger har det blitt. Alltid med olje. Neste gang prøver jeg sprit, om ikke annet for å slippe alt klinet.

Hva bruker man ulegert aluminium til ?


steinost

Hi-Fi freak
Ble medlem
22.01.2004
Innlegg
8.295
Antall liker
4.003
Sted
Lillestrøm
Torget vurderinger
2
Hmm.. da jeg begynte med det fikk jeg anbefalt en klissete skjærolje som jeg har brukt siden.
Nå ser jeg at du ikke er den eneste som anbefaler sprit..... rødsprit ?
Hva som helst, men ikke Cognac. Den skal nytes:=)
Sprit, rødsprit spiller ingen rolle.
Har jobbet så mange år med att det kan du stole på.
Har jobbet i alu som ingen trodde fantes, da snakker vi om det som er helt ren alu.
Den kan du nesten spise, så myk er den. Ett sant helvete å jobbe i. Kjør på, dette går fint.

Jeg har kjørt fint på en del allerede jeg. Litt kapping og veldig mange hull og gjenginger har det blitt. Alltid med olje. Neste gang prøver jeg sprit, om ikke annet for å slippe alt klinet.

Hva bruker man ulegert aluminium til ?
For eksemplet atomreaktoren på Kjeller og i Halden.
Nå blir jo begge lagt ned.
Jobbet der i 10 år.


superhkm

Hi-Fi freak
Ble medlem
18.04.2005
Innlegg
2.732
Antall liker
1.058
For eksemplet atomreaktoren på Kjeller og i Halden.
Nå blir jo begge lagt ned.
Jobbet der i 10 år.
Vårt lille land.. Faren min var ingeniør der fra ca ‘64 til ‘82 . Det er derfor jeg er født i Halden og vokst opp på Skjetten. Jeg husker en av gutta på verkstedet der sveisa sammen et brukket skøytestål for meg. Skjøten var som et hårstrå.


Naturlig

Hi-Fi entusiast
Ble medlem
16.01.2015
Innlegg
183
Antall liker
208
Sted
Vestfold
Søren au, og jeg som betalte kr 600+ for å få laget ei bakplate til et ModuShop chassis for et par uker siden. Forøvrig meget pent laget når de fikk en CAD tegning, måtte jo lære å tegne i CAD også.
Hull til XLR går vel greit med hullstanser i aluminium plate, men et hull til strøm må lages også (IEC). Noen tips hvordan få det til?

Topp Bunn
