Bunnen har ingen kjøling. Men lokket er godt ventilert både på toppen og på sidene.
Denne forsterkeren er jo en enkel konstruksjon. Burde være enkel for de fleste å bygge. Men man må jo kunne lodde og kanskje ha et mininum kjennskap til elektronikk. Men begynnerterskelen er lav vil jeg si. AudioNote bruker også å ha veldig god byggemanual med bilder. Så dette klarer du ;DNnysjerrigper
Gjest
stilig amp
er det i praksis en effektforsterker med potmeter eller har den preamp av et slag?
litt dumt om det sku kræsje med signalnivå inn etc viss det bare er snakk om en pot :Hadde vært morro å se skjema på den.atter en dag er slutt

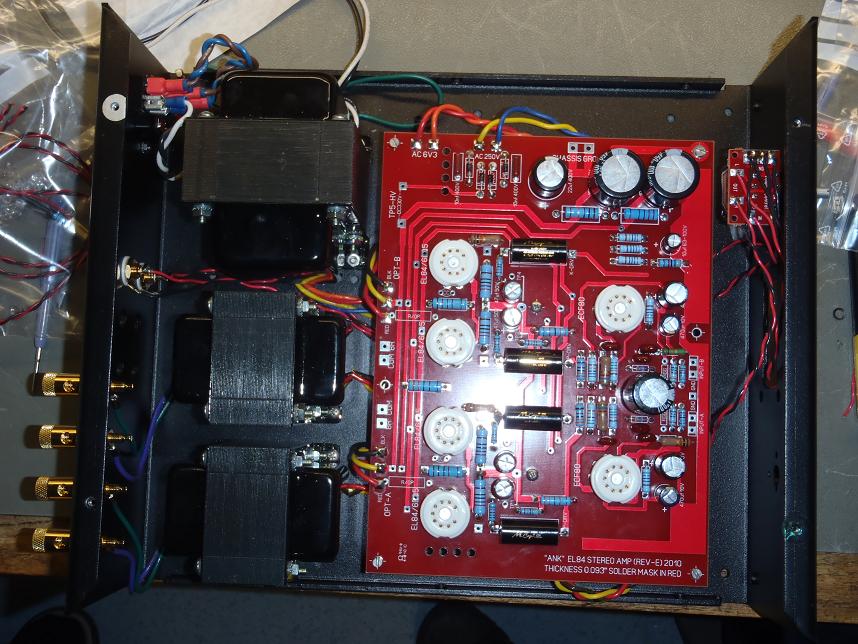

har fått loddet de fleste ledningene på plass.
mangler nå bare å få loddet ledningene fra volumkontrolle til kortet, samt feedback-ledningene fra kortet til utgangene.
kortet står på "stylter" foreløpig, men det ordner jeg etter prøvekjøring, som forhåpentligvis skjer i morgen.
det er mange som er spente på resultatet, imkludert meg.
Vedlegg
Den kan enkel gjøres om til en ren effektforsterker i følge Olof.nysjerrigper skrev:stilig amp
er det i praksis en effektforsterker med potmeter eller har den preamp av et slag?
litt dumt om det sku kræsje med signalnivå inn etc viss det bare er snakk om en pot :
Dette gleder vi oss til Jarle. Håper ikke det blir blårøyk
Min blir ikke gjort ferdig før neste tur. Har litt på lur som skal på plass. Regner med at vi ikke får komplimentert restdelene før jeg reiser hjem om en uke. Men i allefall kjekt om vi får liv i den første.
Bra jobba gutter!!
Kanskje rotere trafo lengst til venstre sett forfra slik at alle blir 90 grader på hverandre for å redusere innbyrdes påvirkning?
Best å holde utgangstrafoene vinkelrett på powertrafoen, slik de er nå, tror jeg.TBM Lillehammer skrev:Bra jobba gutter!!
Kanskje rotere trafo lengst til venstre sett forfra slik at alle blir 90 grader på hverandre for å redusere innbyrdes påvirkning?
Da kan Max Mekker og andre interesserte gå inn på hjemmesiden og se på tegninger og bilder.
Have fun!
http://www.audionotekits.com/l1el84.htmlNnysjerrigper
Gjest

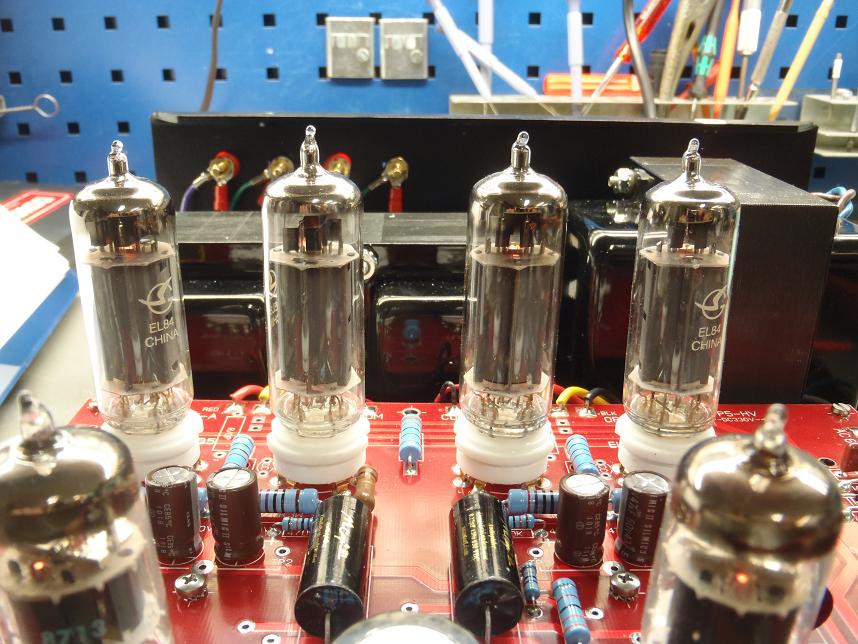

skulle tro jordingen står for denne broen mellom inngangene : men ser bare en kabel ut fra terminal. betyr det at det bare er mulig å ha signal inn på en av de i gangen?da er jeg kommet så langt med forsterkeren, at jeg kunne sette på spenning
spennende øyeblikk, men der ser ut til at det gikk bra.
foretok anbefalte målinger, og alle verdier lå innenfor det som var oppsatt.

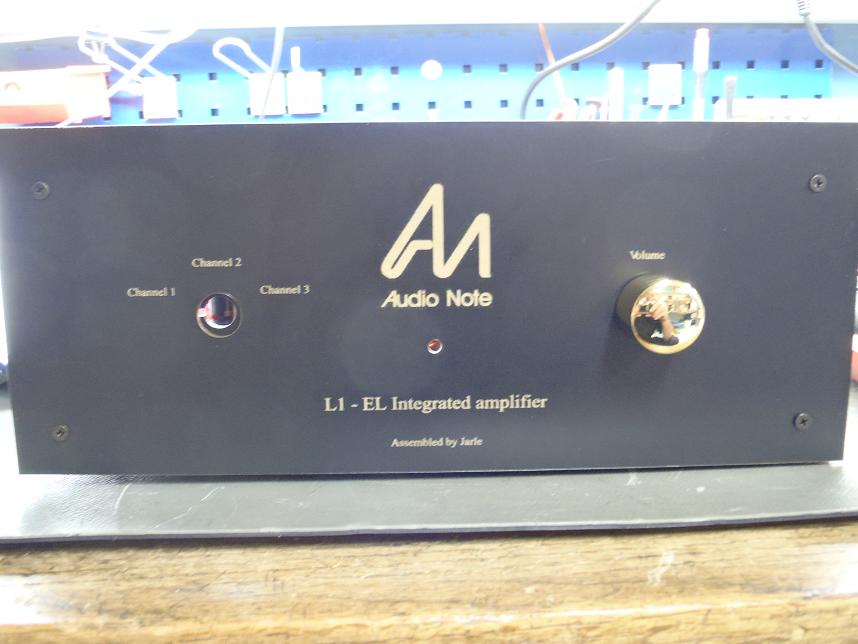

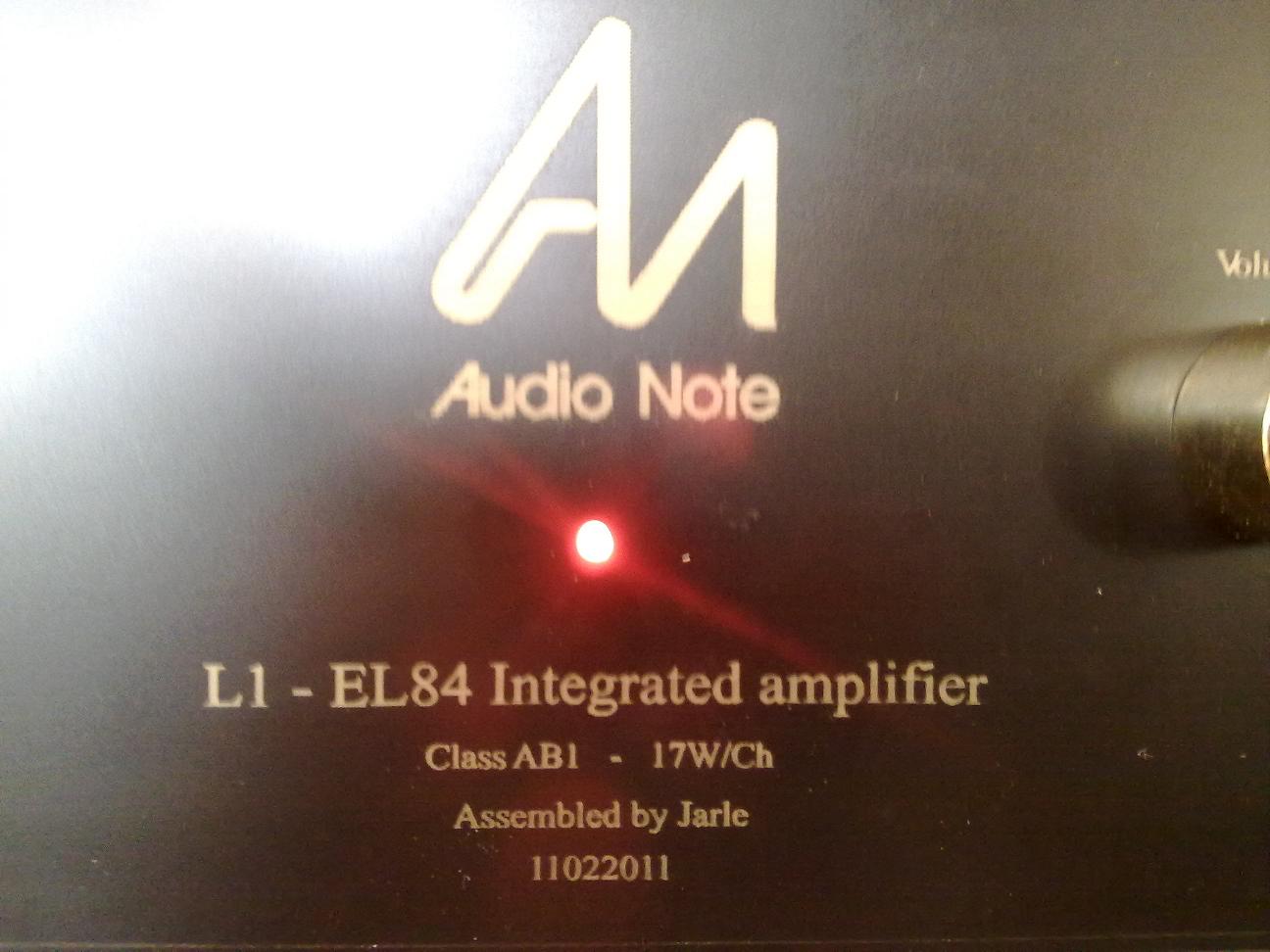

Her ute har jeg også tilgang til lasergraveringsmaskin, og siden vi har fått en frontplate beregnet for bare volumkontroll, så laget jeg ny plate selv,
Dette er bare en prøve, måtte bare få hullene til å passe,
Så jeg kommer til å lage en som vil se bedre ut.
har brukt matt sort / Gull, noe som faktisk blir bra tror jeg.
Den originale tar jeg selvsagt vare på.
så må jeg få testet det opp med spiller og høytalere, men de står inne hos Atle, og han er på jobb, og selvfølgelig hadde han kunder ???, men leser han tråden, så blir nok de kastet ut. ;DVedlegg
takker for det, gleder meg til å få bygget den ferdig, har nettopp koblet den opp på hospitalet, og den funket
Så nå koser Atle seg resten av skiftet, står sikkert opptatt på døren frem til han går av, de må nok være skikkelig syke for å få hjelp den nermeste timen ;D
Da er alle kundene fått ny time i morgen. ;D
Jarle og jeg kobler til de simple monitorene som står på kontoret. Først lyd i bare ene kanalen? Hva er galt? Så litt frem og tilbake med den høytaleren som virker. Feilen er at den er koblet til en gammel høytalerledning til korridor som lenger ikke er i bruk. Mye kjekkere med stereolyd! ;D
Den låter ganske annerledes en demomodellen som vi har. Mer av alt. Finlytting er det ikke rom for på disse høytalerene. Men først og fremst mer bass og bassdynamikk der demoen var litt lat på disse høytalerene. Dette lover godt!!! Hører også en mer åpen og livlig topp. Noe som jeg også har kommentert var litt avrundet i demoen.
Her har Brian fått det til ser det ut til.
Ikke overraskende at Jarle var først. Som alle skjønner så er han handyman nr. 1 ombord. Kjekt å ha han med på laget. Godt jobbet. Bare å glede seg til resten av snadderkomponentene kommer på plass.
AtleNnysjerrigper
Gjest
hvordan vil denne hevde seg mot MAE SET mon tro? : syns den ser noe enklere ut kretsmessig, men er det noen med mer tekniske kunnskaper som kanskje kan si noe om forskjellene? foruten effekt og pushpull naturligvis
Kretsmessig får du ikke noe enklere enn single ended.
Lydmessig får du aldri i pose & sekk.
SE vil ofte være overlegen i mellomtonen.
Push Pull har langt mer krefter.
Mye avhengig av musikken en spiller om det ene er bedre enn det andre. Og høyttalere er selvsakt en viktig faktor.
Artig at Norge og byggeklubben er nevnt på sidene til AN
Har dere gode nok høyttalere der ute?
Jeg har jo hørt begge forsterkerene. Men jeg har ikke hørt siste versjon L1, som vi nå bygger på hjemmeanlegget. Men det jeg hører er jo likevel at siste versjon L1 har mye mer dynamikk og mer bass en første versjon. Den virker også mer luftig og oppløst. Men igjen. Kvalitative lytteinntrykk kommer når jeg har fått hørt den hjemme.Audiomix skrev:Kretsmessig får du ikke noe enklere enn single ended.
Lydmessig får du aldri i pose & sekk.
SE vil ofte være overlegen i mellomtonen.
Push Pull har langt mer krefter.
Mye avhengig av musikken en spiller om det ene er bedre enn det andre. Og høyttalere er selvsakt en viktig faktor.
Artig at Norge og byggeklubben er nevnt på sidene til AN
Har dere gode nok høyttalere der ute?
Men når det gjelder MAS SET mot første versjon L1, syntes jeg de hadde ganske så lik lydsignatur på godt og vondt. Men igjen. Siste versjon har mer dynamikk, men oppleves også som noe slankere der første versjon farget i mellomtonen. Når det er sagt, så har jeg ikke hørt MAE SET med rette last. Da vil den nok blomstre og få mer kontroll på bassen. MAE SET er jo en utrolig flott forsterker.
Grattis!jarlhusb skrev:hadde tenkt å la forsterkeren ligge ombord til vi hadde fått alle delene, men nå har jeg bestillt høytalere, så da blir forsterkeren med hjem, så får jeg modifisere den senere
Dette blir fett. Så kan du kanskje tenke på selvbygg en gang i fremtiden. ;DJames: Får håpe vi kan ta en lyttekveld hos meg med denne AN forsterkeren når den er litt innspilt.
Følsomheten på mine høyttalere er jo 91dB så det skulle jo la seg gjøre. Og som du vet, jeg liker jo ikke disse lydtrykkene som passerer alt for mye over 100 dB.
Blir spennende om AN spiller godt i lag med denne Klipch. Han var heldig som fikk 25% avslag nå.
Hvilken følsomhet har denne Klipchen? Kanskje eier av dem vil gi en tilbakemelding her om dette spilte bra i lag?
Lykke til der ute på plattformen.
Hei Gunnar!
Skulle ikke være noe problemer å drive høytalerene dine med denne. Så det blir kjekt å teste. Først mellomtone test på Quad. Så oppløsning og diskant på Audiovectors eminente bånddiskant.
Klipchene har en følsomhet på 96 dB. Vi får nok et svar på hvordan det blir når Jarle er kommet vel hjem og fått skikk på den rennende nesen sin ;DEt enkelt tweak på Klipschene er å dempe horna med butyltape.
Et litt mer omfattende er å lodde på noen bedre kondiser med lave verdier oppå de eksisterende (de etterlater en signatur).
Et enda mer omfattende er å gå løs på internkablingen.
Ja også bør du sjekke om skruene til basselementet er tight.
Hans Eriktakker for tips angående høytalerene,
men håper du kan gi meg litt mer detaljert info om dette, er jo førstegangsbygger.
holder nå på å pakke ned forsterkeren, slik at jeg får den hel med meg hjem i morgen,
og har motatt sporingsnummer på høytalerene, så i løpet av helgen er jeg vel igang.
satser på å få bygget flere ting i denne serien (DAK, etc), men de er visst ikke helt ferdig utviklet enda, men de kommer.
videre oppgradering av forsterkeren tar jeg hjemme, etter at vi har motatt diverse duppedingser som er på vei til plattformen
Jarle
Da har eg fått veta at deler som mangler er komne ombord. Me får sjå om me får sortert utstyret i 13 posar til fordeling. Kan du Finn sjå om det let seg gjera?
Det skal vera 4 100 kohms og 2 5,6 kohms motstandar, gummiføtter og en sikringsholder pr. sett.
Atle
En opplysning til til byggerene.
6 elektrolytter er bestilt for oppgradering:
4 stk 47 uF 100V. De skal stå på plassene merket 47 uF 50V.
2 stk 470 uF 25V. De skal stå på plassene merket 470 uF 10V
Opp til dere om dere først vil lodde inn de som følgte med settet for senere å skifte, eller vente til neste tur til alt forhåpentligvis er på plass.
hei jamesjames skrev:
da har jeg hentet delene hos frode i dag. i esken ligger det phono teminaler (rca),føtter,sikkringsholdere,en pose med 10 kohms og en pose med 560koms motstander. jeg kan dele dette i 13 poser og legge det opp i hospitalet igjen.
hilsen
finnda er forsterkeren prøvekjørt her hjemme,
Meatloaf og Suzi Quatro på full guffe i går kveld via ipod,en og spotify
kjøpte meg en docking, men den tok kveld, brukte da bare rca-øretelefonutgangen.
(må bare få meg en DAC- les søndags VG)
virkelig flott lyd.

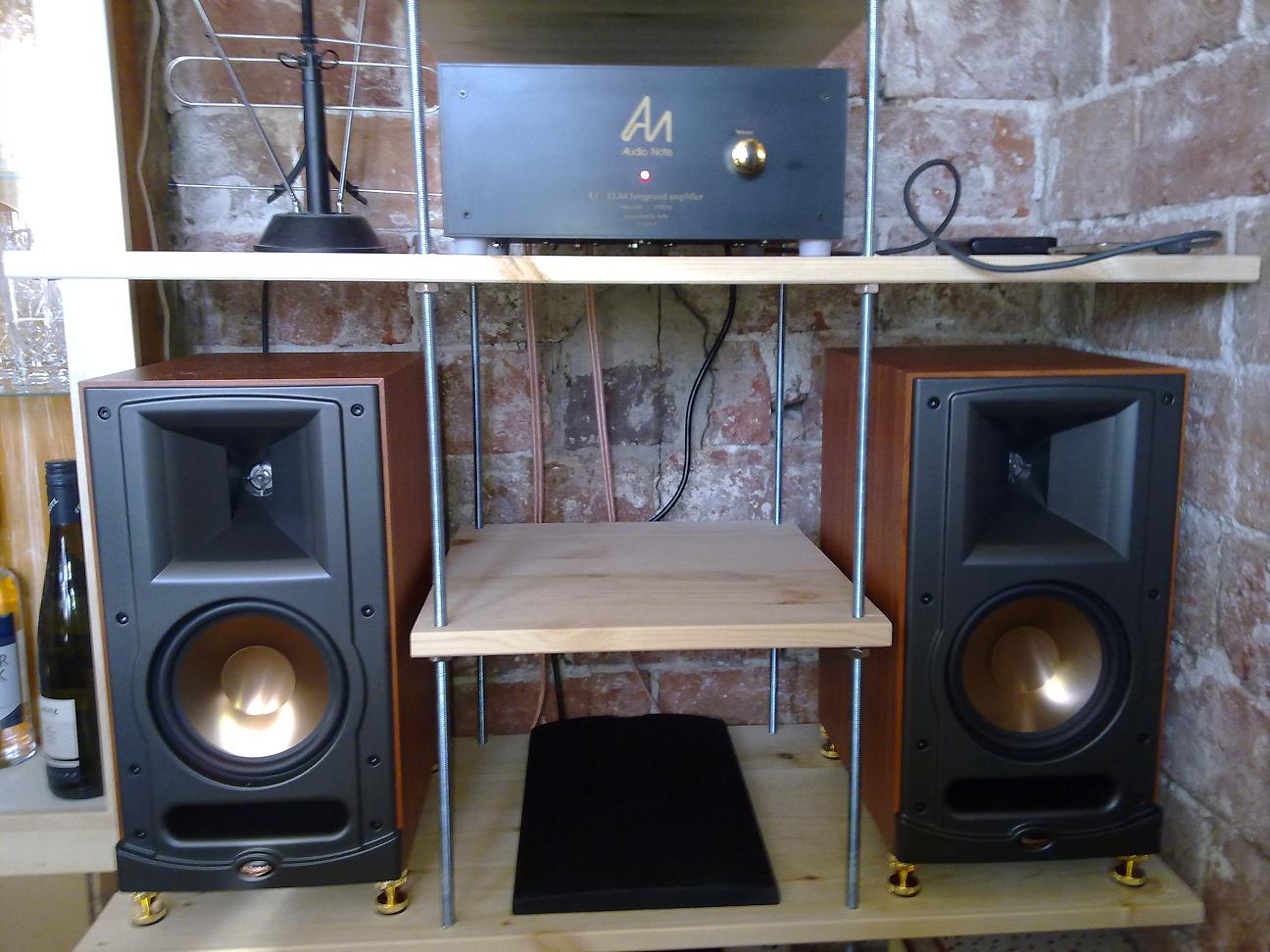

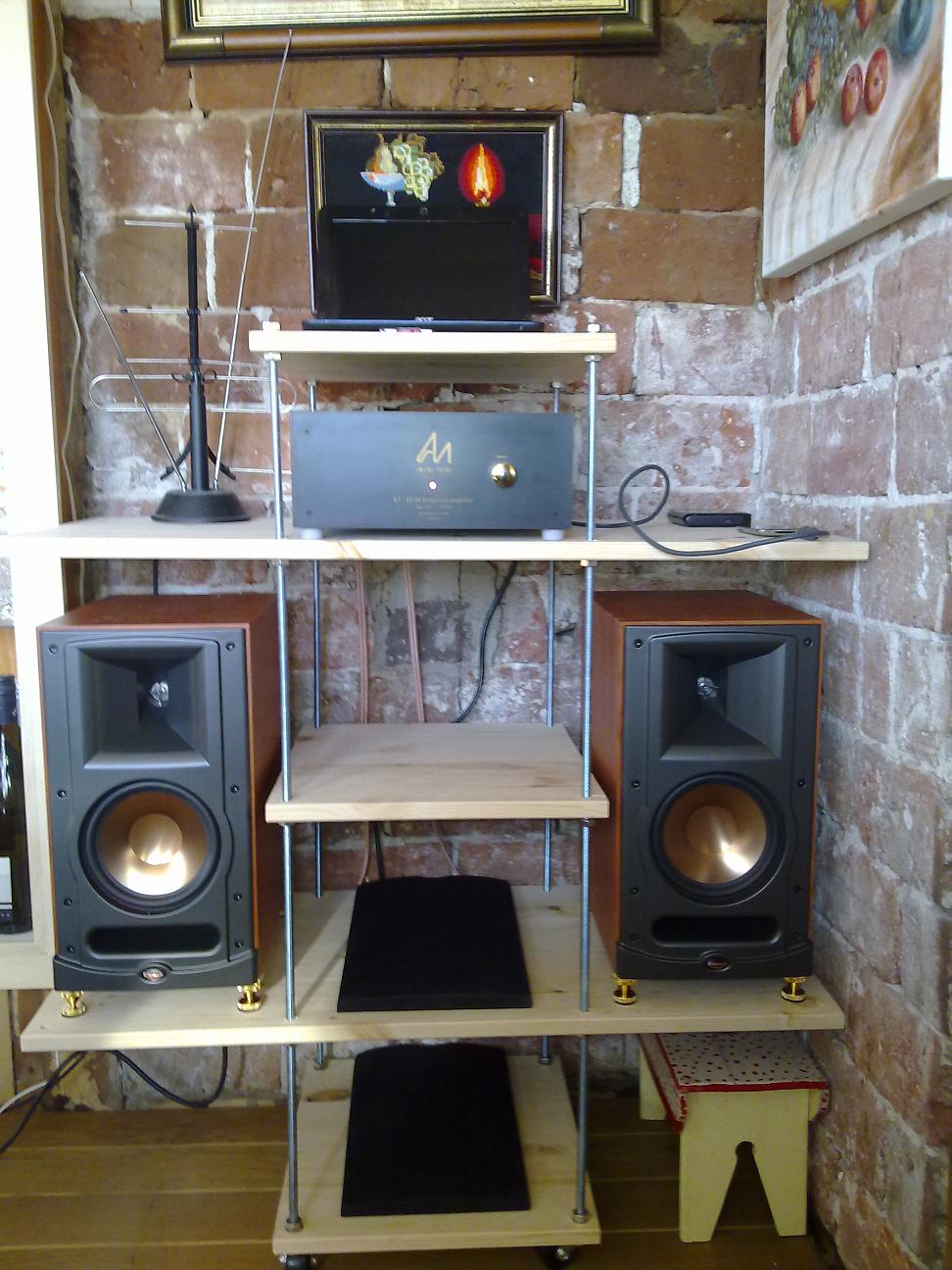

skal mekke sammen ettt rack idag, slik at jeg får satt det opp skikkelig.
bilder kommer ;D -
-
