C3850 clone

[Pær]

Glemte å presisere.
Du skriver 50Hz brum. Sikker???
OM det er 50Hz brum, da er det nermere innstrålt støj, men har svært å akseptere, at de Bursons skulle være
mere følsomme på det punktet enn alm. opamps.
Sikker på, det ikke er 100Hz?? Da ville det passe bedre, med det jeg skrev over.
Kan sjekkes med "scope".

Har ikke fått målt om det er 100 eller 50. Har ingen erfaring med scope, men har et lite liggende fra Ali jeg tenkte å teste ut.
Høres litt ut som støy fra rør, om det er en litt bedre forklaring. Uansett, litt prøving og feiling blir det og heldigvis så låter «orginalen» meget bra. Et bra utgangspunkt



[Pær]

På DiyAudio forum er det diskutert å redusere C10 og C12 fra 100uf til 1uf etter 7915 og 0,47uf etter 7815. noen tanker om det?



[HasseBasse]

På DiyAudio forum er det diskutert å redusere C10 og C12 fra 100uf til 1uf etter 7915 og 0,47uf etter 7815. noen tanker om det?

Har ikke lest diyA tråden på en stund nå, så ikke set det.
Kanskje det har noe på seg??
Beste, du kan gjøre er å gå på produsentens hjemmeside for hhv. 7815/7915 og sjekke
hva de annbefaler i datablad. Finnes alltid noen, som mener de kan gjøre det bedre enn produsenten.
Ikke hør på de. Om produsenten sier, at en krets performer best med 10µF som avkoppling, da er det
fordi, de har målt, og da blir det bare dårligere med 0,1/1 eller 100µF.
At kineserne bare bruker 10/100µF over en bred kam, er sikkert riktigt, så igjen..... sjekk datablad fra den
produsenten, du bruker. Ikke sikkert at ST/JRC, og hvem som lager de, har samme egenskaper.



[Pær]

Har ikke lest diyA tråden på en stund nå, så ikke set det.
Kanskje det har noe på seg??
Beste, du kan gjøre er å gå på produsentens hjemmeside for hhv. 7815/7915 og sjekke
hva de annbefaler i datablad. Finnes alltid noen, som mener de kan gjøre det bedre enn produsenten.
Ikke hør på de. Om produsenten sier, at en krets performer best med 10µF som avkoppling, da er det
forsi, de har målt, og da blir det bare dårligere med o,1/1 eller 100µF.
At kineserne bare bruker 10/100µF over en bred kam, er sikkert riktigt, så igjen..... sjekk datablad fra den
produsenten, du bruker. Ikke sikkert at ST/JRC, og hvem som lager de, har samme egenskaper.



[Pær]

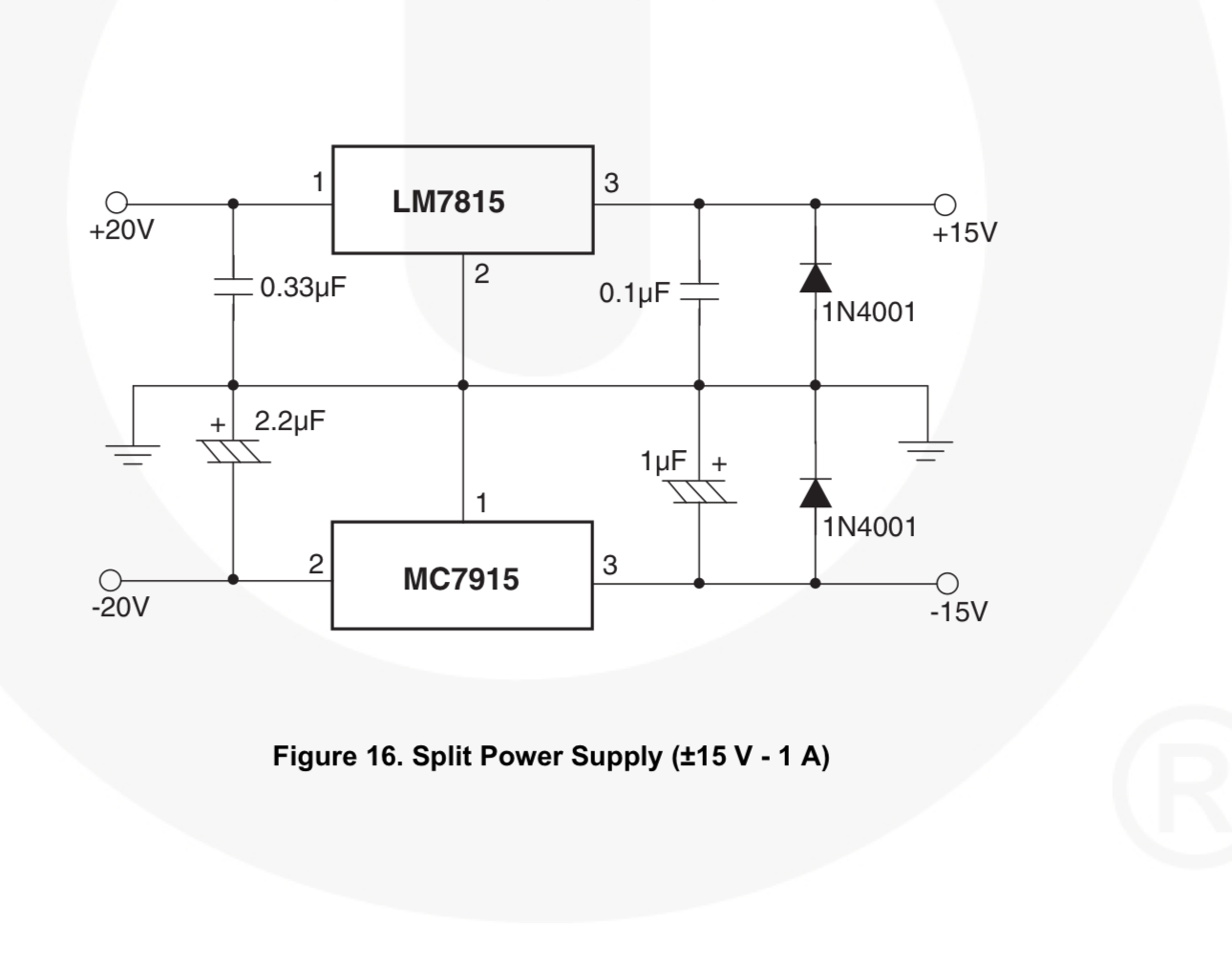

Vis vedlegget 1093471



[HasseBasse]

Du har vel selv skrevet svaret da
Det viktigste er å ha 330nF på inngangen og 100nF på utgangen for å dempe
evt. støy kretsen selv genererer. Du kunne addere med 2,2µF på inngangene og 10µF på utgangene samtidig med
at du beholder 330/100nF.



[Pær]

Du har vel selv skrevet svaret da
Det viktigste er å ha 330nF på inngangen og 100nF på utgangen for å dempe
evt. støy kretsen selv genererer. Du kunne addere med 2,2µF på inngangene og 10µF på utgangene samtidig med
at du beholder 330/100nF.

Kanskje det er en ide å bytte C9 og C12 1000uf til 2200uf med 0.3uf over, samt bytte C10 og C11 100uf til 1/0,1 uf. Blir spennende å prøve. På DiyAudio er det forsøkt å endre C10/11, men det gav noen utfordringer...

"Regarding this MOFI preamp and the change of the 100uF caps near the regulators with 0.47uF film for the 7815 and 1uF for the 7915. The sound quality is dramatically improved, with increased clarity and depth of soundstage. That is until the input level gets too high, then there is clear distortion. The lack of power supply regulation creates a blurriness that is probably masking the distortion. This is with an otherwise stock MOFI with 100R feedback resistors. Fixed 100K resistors on the input. A max input voltage of only 0.235Vrms is distorting."



[HasseBasse]

"Regarding this MOFI preamp and the change of the 100uF caps near the regulators with 0.47uF film for the 7815 and 1uF for the 7915. The sound quality is dramatically improved, with increased clarity and depth of soundstage. That is until the input level gets too high, then there is clear distortion. The lack of power supply regulation creates a blurriness that is probably masking the distortion. This is with an otherwise stock MOFI with 100R feedback resistors. Fixed 100K resistors on the input. A max input voltage of only 0.235Vrms is distorting."

Dette er vel bare personlig synsing av en person, så har ikke den store mening om det
Ang. bilde over.... NOTE: 17,5 volt inn på 15 volt regulator er ABSOLUTT minimum.
Om du i tillegg tar høyde for produksjonstoleranse, kan det hende, at 17,5volt er for litt.
Det enste du oppnår er å få "ikke fuld regulering" og ripple på ut-spenning.
Vil si, som minimum 18 volt inn.
I min nye riaa (som også bruker 15v +- reg.) bruker jeg 19,5-20volt inn. Med kjøl på reg. er det helt fint.
Prøv bare med C9-C12 større (2200 eller 3300/4700).... ikke gjør de minndre.
Og ALTID de store FØR regulator, ALDRIG etter



[Pær]

Dette er vel bare personlig synsing av en person, så har ikke den store mening om det
Ang. bilde over.... NOTE: 17,5 volt inn på 15 volt regulator er ABSOLUTT minimum.
Om du i tillegg tar høyde for produksjonstoleranse, kan det hende, at 17,5volt er for litt.
Det enste du oppnår er å få "ikke fuld regulering" og ripple på ut-spenning.
Vil si, som minimum 18 volt inn.
I min nye riaa (som også bruker 15v +- reg.) bruker jeg 19,5-20volt inn. Med kjøl på reg. er det helt fint.
Prøv bare med C9-C12 større (2200 eller 3300/4700).... ikke gjør de minndre.
Og ALTID de store FØR regulator, ALDRIG etter

Setter stor pris på dine gode betraktninger og at du deler av kunnskapen din. Gleder meg til å dele erfaringene min når jeg jeg kan begynne testing. Nå må jeg bare vente på litt deler, så det tar nok et par uker får jeg få satt sammen alt. Imens tenker jeg at jeg kan øke opp til 2200uf på første versjonen......



[Pær]

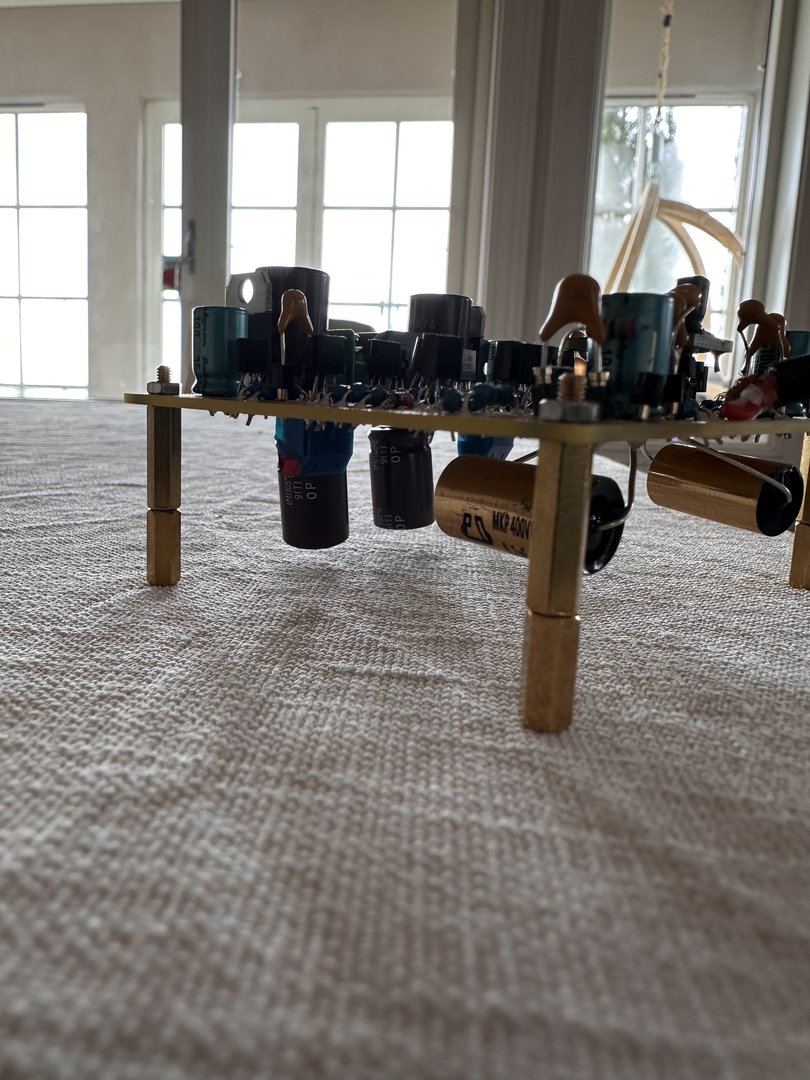

Liten stemningensrapport fra solskinnet på Vestlandet. Det er ikke bare solen som gir god stemning, men c3850’en har tatt et stort steg i rett retning. Økte inputtcap fra 1000 til 2000uf samt byttet ut cap’ene på utgangen til opampen til film og det ble mye bedre…. Satte i Burson V5 og brummen som var før er så godt som borte… ørlite når jeg legge øret inntil bassen… Nå trenger den nok noen timer innspilling med disse endringene, men det går i riktig retning….



[Aurora]

Jeg har sett verdier på flere titalls til over hundre uF på utgangen av 78/79-serie også i kommersiellle konstruksjoner... uansett bør det også være en filmkondis i størrelsesorden 0,1-1 uF i parallell.... Når det er sagt, så er LM3XX serie regulatorer (eks 317 /337) en god del mer støysvake enn 78-serie...



[Pær]

Jeg har sett verdier på flere titalls til over hundre uF på utgangen av 78/79-serie også i kommersiellle konstruksjoner... uansett bør det også være en filmkondis i størrelsesorden 0,1-1 uF i parallell.... Når det er sagt, så er LM3XX serie regulatorer (eks 317 /337) en god del mer støysvake enn 78-serie...

Venter på film som skal inn. Tenker du før eller etter? Ser ut som den trenger både og.... hvis jeg har forstått rett.
Tanken er å teste ut en ekstern LM3xx regulator, men for nå for det som er på bretter holde. Gøyt prosjekt hvor jeg lærer masse
