Hva er rang?



[TT.]

Hva er rang?

Da klokka rang, så fort vi sprang... neida...

Han mener vel RINGTE



[Cyber]

Da klokka KLANG!



[Petre]

Beklager flisespikkeri, og totalt OT, men ok: På engelsk kan man si f.eks.: You rang, My lord? To be precise, it was the bell. Men på norsk, klokka ringte, og vi sprang.

Edit: Stakkars trådstarter, bli overfalt av autistiske kverulanter som oss, om han da ikke la opp til det?



[Steinar_Lund]

Slik denne tråden har utviklet seg, er jeg nesten redd for å bli OT, men hva er det for noe?



[slowmotion]

Det er i hvert fall 4 motorer der ....



[Steinar_Lund]

Det er i hvert fall 4 motorer der ....

Det har en Jumbojet også...



[ymir]

hei
hva skal du lage?

DIY CNC Router

3D printer.........



[slowmotion]

Vet ikke hvor mange steppermotorer det er i en jumbojet?



[Peter]

Remember: Google is your friend!

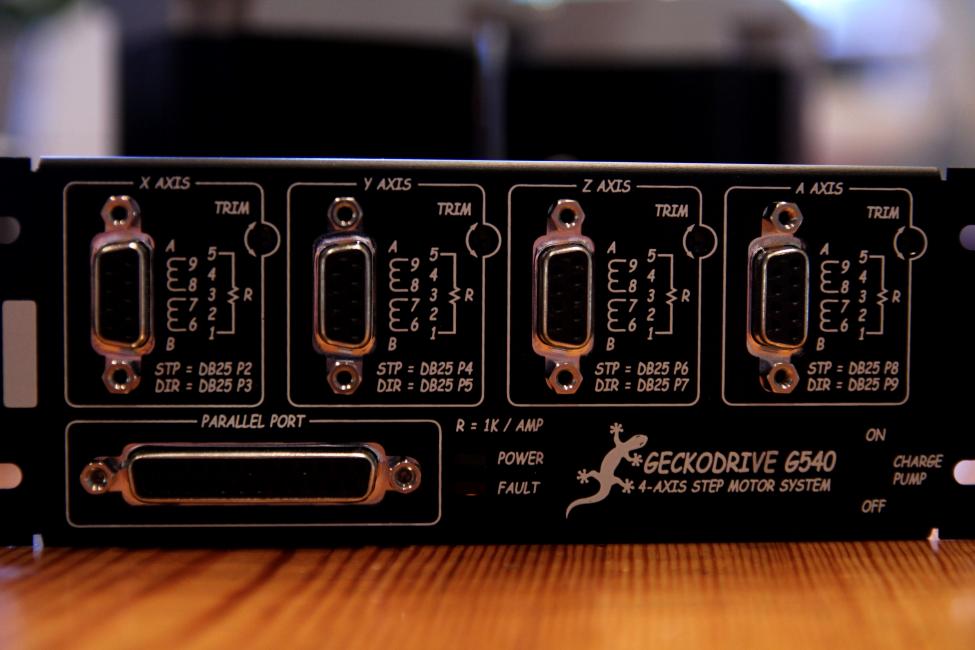

G540 4-Axis Motor Control



[Kabeldragern]

4 step-motorer, et interface og en joystick - det MÅ være fjærnstyrt justering av toe-in av høyttalere! Det skulle gjerne jeg hatt også....



[OB-BB]

Fort gjort å gåseg borti dette språket - har nordnorsk opphav og der skriver man bokmål og snakker nesten nynorsk. Sorry - skulle vært ringte, men rang hørtes liksom flottere av en eller annen grunn. Men hva er det derre OT - noe LOL-aktig eller?

Jeg er litt i tvil på om denne tråden er plassert riktig, men inntil den blir flyttet av Sjefene, durer jeg på. Min unnskyldning er at det som skal komme ut av dette, er høyttalere og andre treting - og så kanskje litt av aluminium og akryl samt andre plaster.

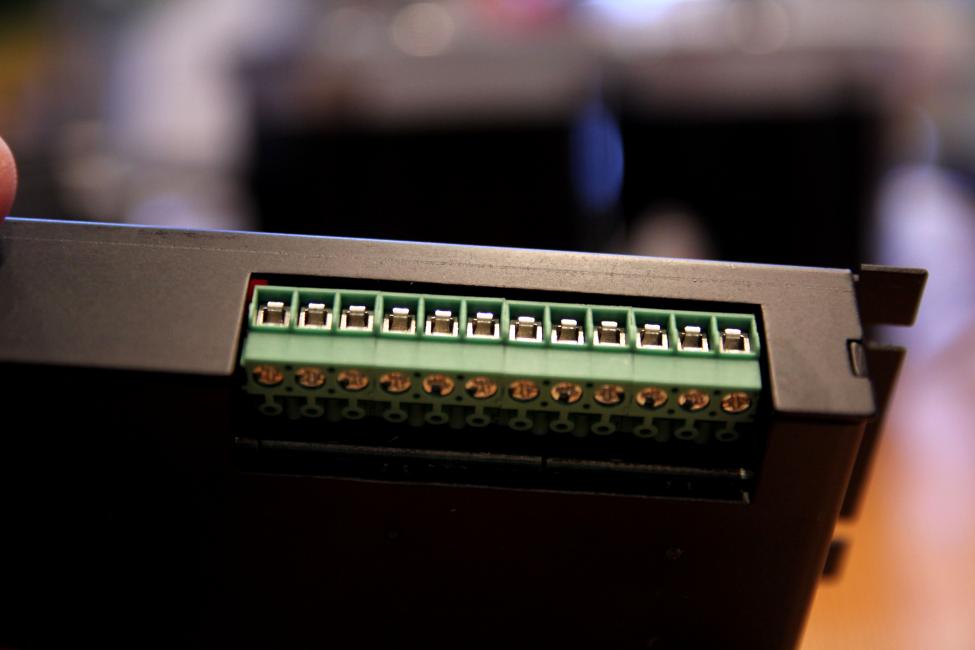

Dette er greier som kom på døra i dag og mere er i vente hvis DHL, Posten og alle andre gode hjelpere stiller opp. Etter et langt opphold i tenkeboksen, tok jeg bare mot til meg og tømte lommene, og nå begynner det å strømme på. Artig det derre internettet og Ebay og PayPal. Venter ennå på en fem sånne i forskjellige lengder:

og skal bestille en sånn:



[OB-BB]

Voldsomt til fart det ble her - klarer ikke henge med i svingene.
Ymir var først ute - han har vunnet en ukes fottur i Jotunheimen.
Ja, det skal forhåpentligvis bli en CNC-luring.
Ellers er det, som i alle andre konkurranser, forbudt å bruke internettet til å finne svar - akkurat som i PopQuiz.



[ottone]

Å hildrande du!
Ringte eller rang, dette blir litt av ei dørklokke!

Bygge sin egen CNC-maskin, det må være det ulitmate innen hifi DIY.
Jeg har overhodet ikke peiling på denslags, men dette kan bli moro å følge.



[steinost]

Fort gjort å gåseg borti dette språket - har nordnorsk opphav og der skriver man bokmål og snakker nesten nynorsk. Sorry - skulle vært ringte, men rang hørtes liksom flottere av en eller annen grunn. Men hva er det derre OT - noe LOL-aktig eller?

Jeg er litt i tvil på om denne tråden er plassert riktig, men inntil den blir flyttet av Sjefene, durer jeg på. Min unnskyldning er at det som skal komme ut av dette, er høyttalere og andre treting - og så kanskje litt av aluminium og akryl samt andre plaster.

Dette er greier som kom på døra i dag og mere er i vente hvis DHL, Posten og alle andre gode hjelpere stiller opp. Etter et langt opphold i tenkeboksen, tok jeg bare mot til meg og tømte lommene, og nå begynner det å strømme på. Artig det derre internettet og Ebay og PayPal. Venter ennå på en fem sånne i forskjellige lengder:
Vis vedlegget 154916

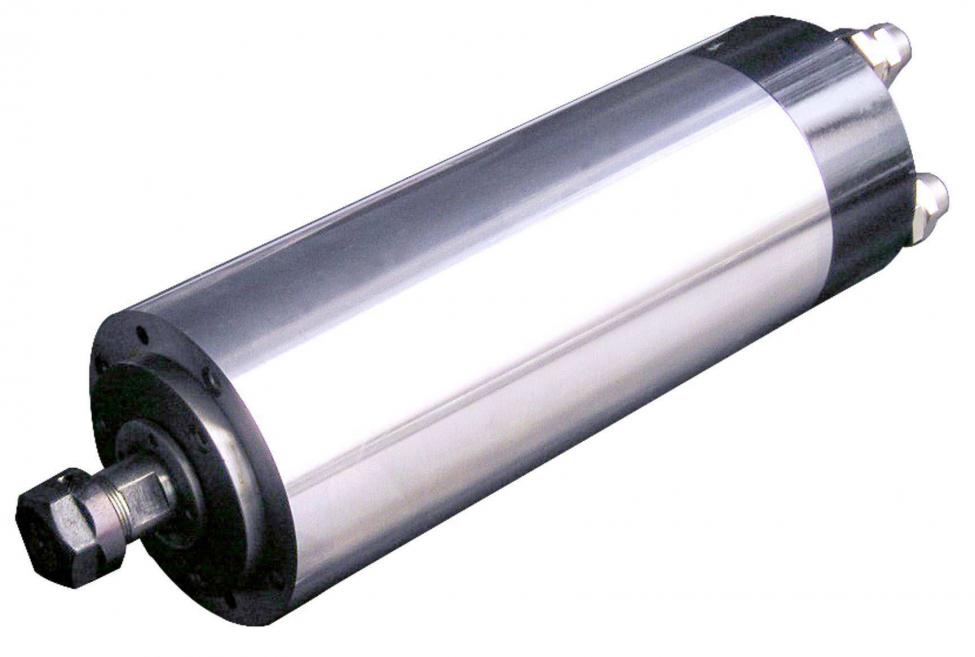

og skal bestille en sånn:
Vis vedlegget 154917

Hva faan, er ikke dette en interollmotor?

Steinar.



[ymir]

hei
husket denne på nrk.

Her printer Mikkel (16) ut en dommerfløyte i 3D - Helse-forbruk-og-livsstil - NRK


Men han legger til at det er gjort forsøk på å printe elektronikk, og at man har kommet et lite stykke.
Det er allerede mulig å printe ut i andre stoffer enn plastikk.



[Petre]

Men hva er det derre OT - noe LOL-aktig eller?

OT= Off Topic



[BunnSolid]

Blir spennende og følge med



[OB-BB]

At jeg er ute på dyyyypt vann, er jeg klar over. Men skal man drite i buksa, kan man like godt gjøre det skikkelig.

Planen er å starte med en maskin delvis i metall, delvis i tre, aller mest fordi det er gjennomførbart å rette opp alle feil som kommer - og de kommer, tro meg
Jeg satser nemlig litt på eget hode, men aller mest på det jeg greier å snike til meg fra andre - og følger Halvdan Sivertsens motto: Bygge havet mens jeg ror.

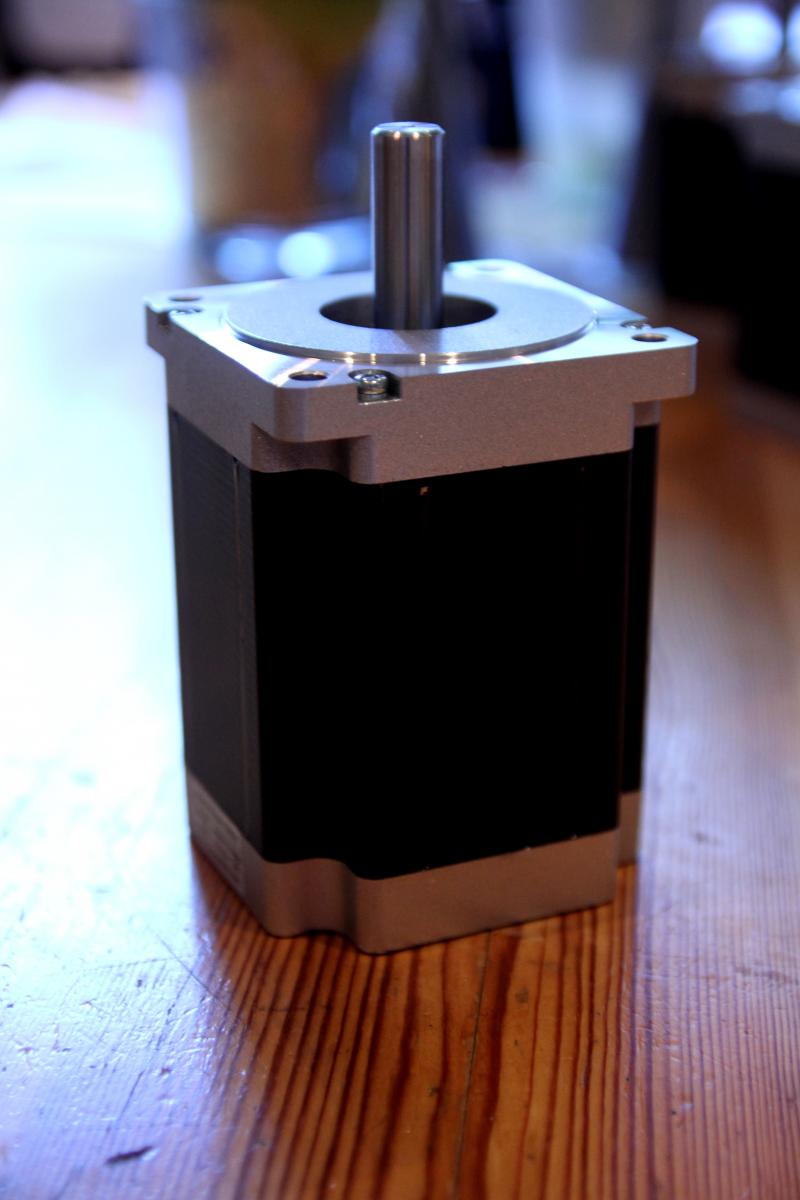

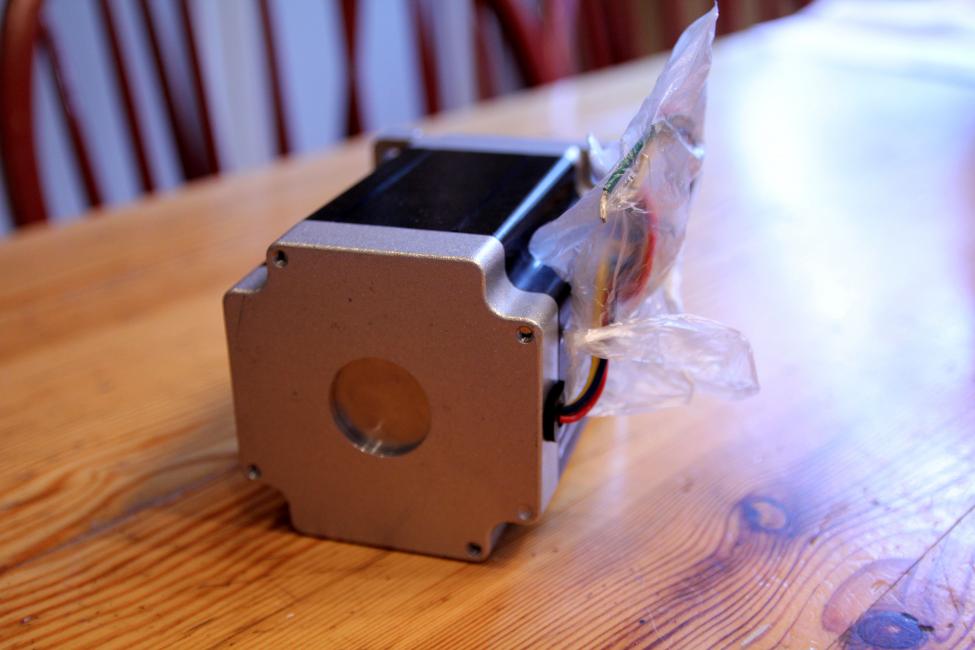

Første feil er allerede gjort - bestilte først de stepperne som er vist på bildet. De var alt for store for den kontrolleren jeg vil bruke - den med "Gecko" på. Geckoen leverer maks 3,5A mens motorene krever 7,2. Hadde det ikke vært noen våkne hoder ute på et annet forum, hadde nok denne førsteutgaven gått skrekkelig tregt. Ergo ble det bestilt frie nye luringer. Bilder kommer når de kommer.


Skal komme med noen flere egne betraktninger etter hvert, men legger ut et-par teasere slik at jeg får igjen pusten:
DIY CNC Router Demo - YouTube
Cnc Train Model Using DIY CNC Router - YouTube



[OB-BB]



[OB-BB]



[OB-BB]



[OB-BB]



[OB-BB]



[Scrooge]

Jada, en stang med trapesgjenger. og tilhørende føring / medbringer.
Flotte greier, i seg selv!
Samtidig er jeg / vi ganske nyskjerrige på hvor / hva dette skal ende med, selv om du for så vidt har antydet noe.
Tegninger / skisser, eller tanker omkring det hele, mottaes med takk!
Hilsen en som fort får hvilepuls, såsnart han finner veien til dreiebenken og tilhørende utskeielser....



[OB-BB]

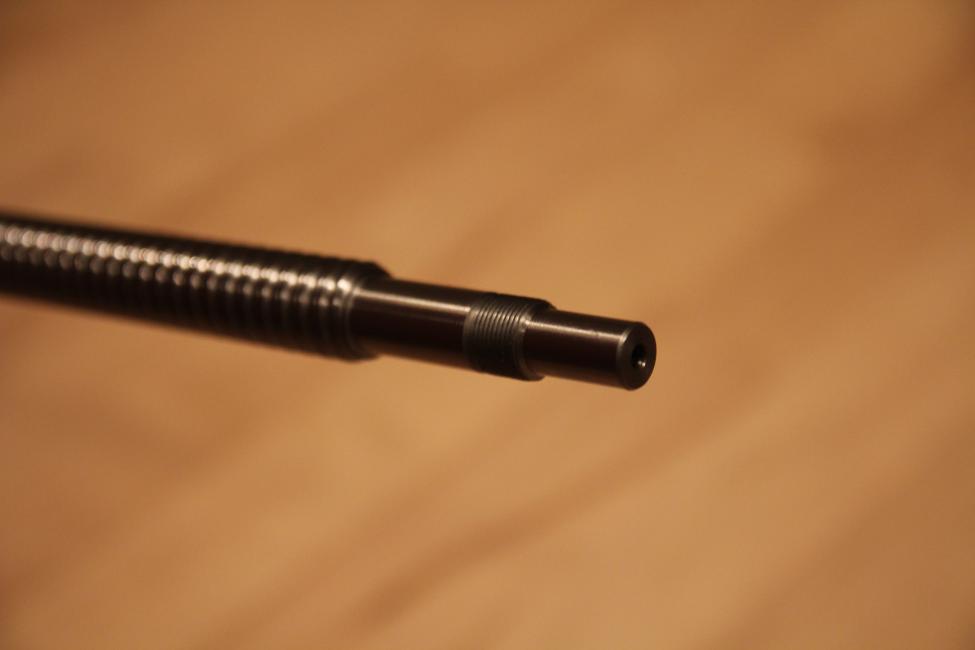

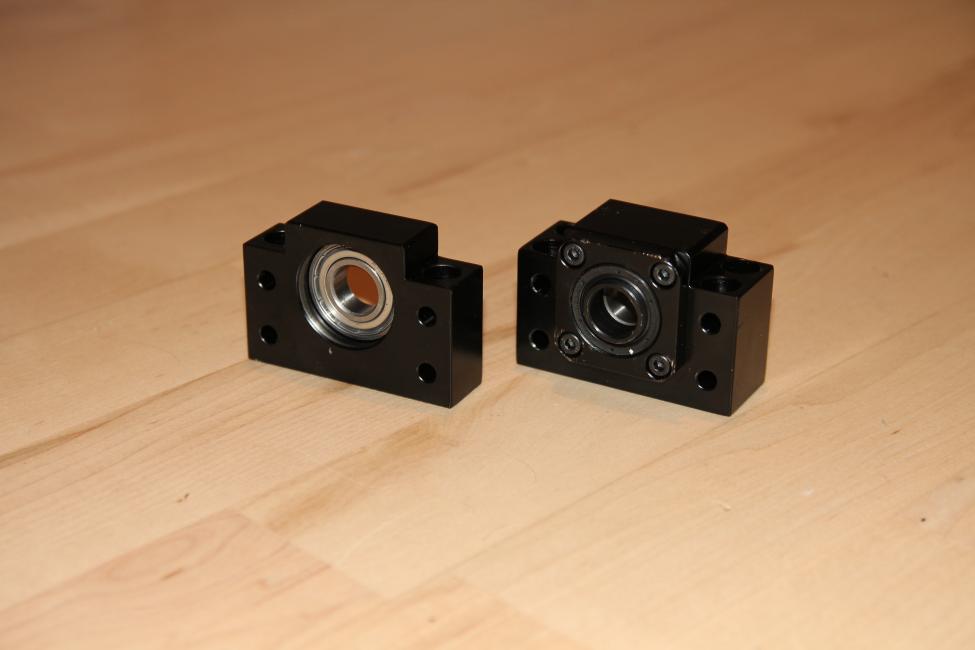

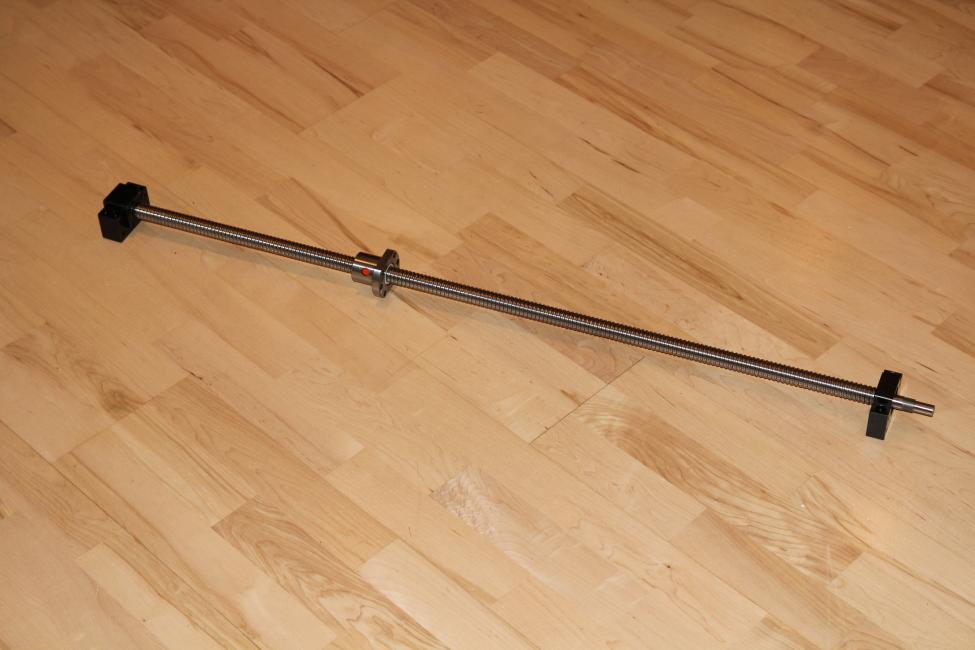

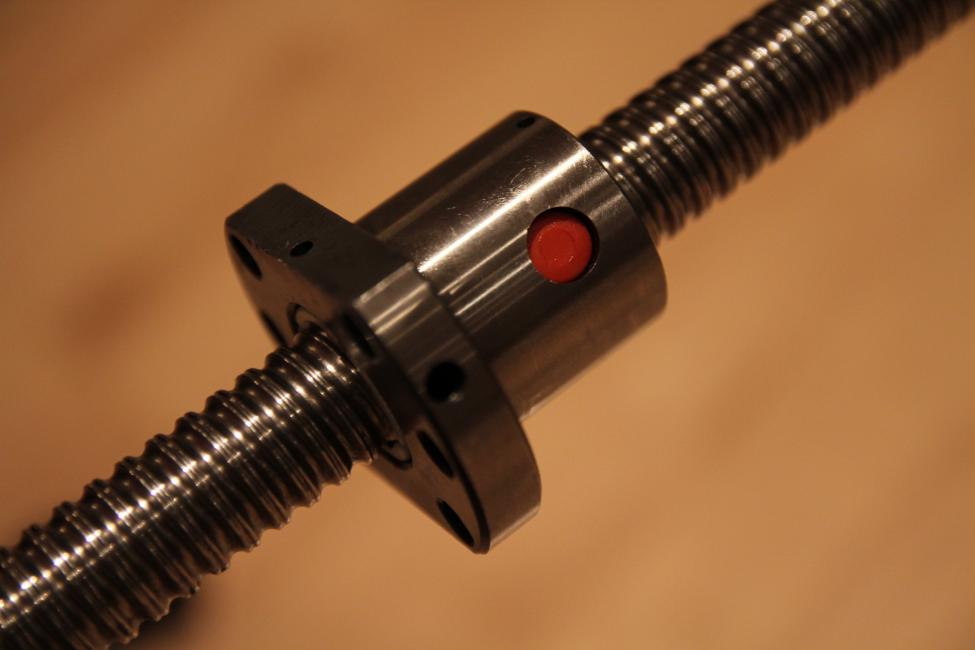

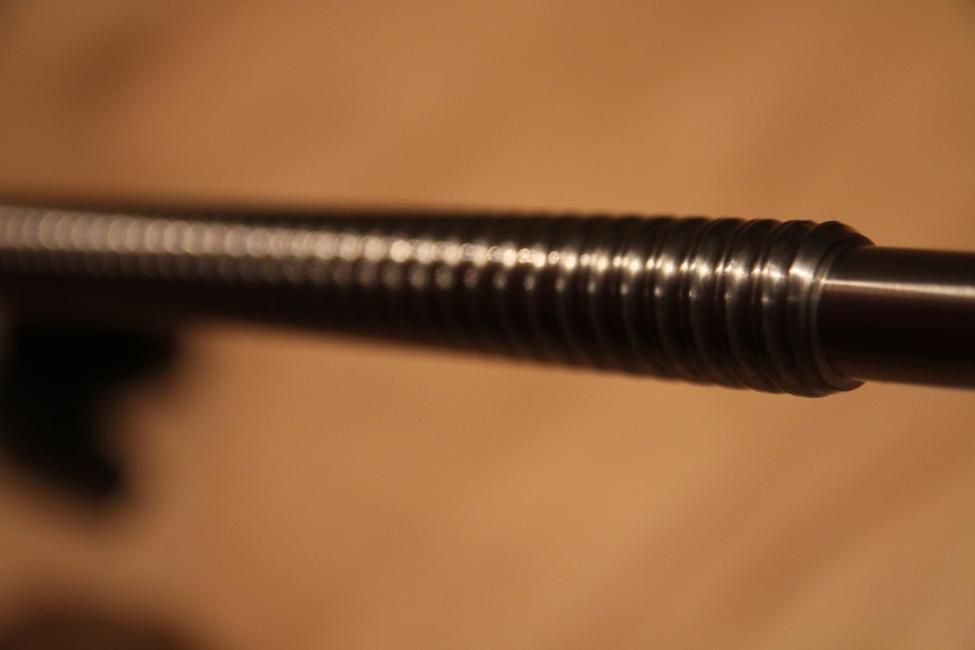

Ja, da kom det noen deler til heimen. Tre sett av disse som er avbildet i dag (to til X-aksen og en til Y-aksen) men venter på et sett av en kortere som skal brukes til Z-aksen.

Jeg har for så vidt luktet mest på trapesskruer, men valgte i siste lliten kuleskruer fordi de skal gi enda større presisjon. Egentlig er ikke det med presisjon i seg selv så veldig viktig nå - i denne runden. I og med at maskinen delvis bygges i tre (av praktiske og også økonomiske grunner) og at jeg mest kommer til å jobbe i tre med de variabler dette innebærer, kunne jeg godt greid meg med vanlige gjengestenger av god kvalitet, mutre og noen lagre. Jeg valgte likevel skruene fordi jeg har tenkt å bruke denne maskinen og erfaringene som følger med til å skape en mer "endelig" konstruksjon og ta med meg mest mulig handelsvare over dit. Kuleskruer har heller ikke så mye (om noe) frivandring som M- og trapesgjenger har, og derfor tror jeg at livslengden er større hos kuleskruene under like betingelser.

Jeg hadde planer om selvlagede lineære føringer, men tror jeg må bite i det sure gresset og kjøpe ferdige. Runde lineærfføringer av denne typen

styrer jeg utenom etter å ha gjort et prøvekjøp fra Kina. De jeg fikk, holdt ikke mål i det hele tatt - alt for mye slark, selv etter min smak. Jeg burde vel egentlig prøvd ut en vestlig leverandør før jeg slo igjen den døra, men det det koster å prøve ut ting, og spiser fort opp prisdifferansen mellom de runde og de "firkantede" som jeg kommer til å handle inn.

Selv om Nema 23-motorene lar vente på seg, er jeg i alle fall er jeg kommet så langt nå i innkjøpene at jeg kan dakke monstret, så ja, Mr Scrooge, det kommer snart noen skisser - må bare shoppe litt først.

Hyggelig, forresten at du trives i sponhaugen. Dreiing er en fantastisk greie. I det hele tatt synes jeg tre er fantastisk - selv MDF som mange her på forumet har et allergisk forhold til, synes jeg er fantastisk. Alt til sitt bruk.



[Scrooge]

Flott, ser frem til noen skisser!

Og jada, jeg stortrives i sponhaugen! Tør ikke tenke på hvor mange timer jeg har tilbrakt foran dreiebenken, men det er ikke få!



[OB-BB]

Du har polert bollene dine med dreiespon?

Et-par dager dager har gått med til å fundere på hvilke føringer jeg skal bruke, og jeg sitter igjen med to muligheter, føler jeg.

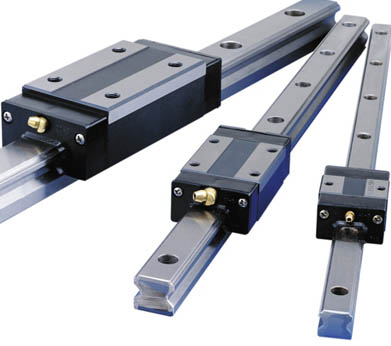

Denne typen er den som brukes av de store gutta

men de koster deretter og er antakelig den beste løsningen.

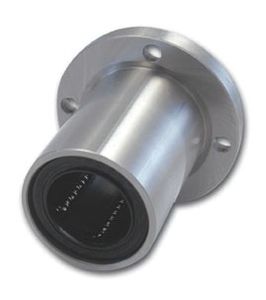

Denne er en avart av den jeg avviste tidligere.

Forskjellen her, er at ringen er lukket og derfor antakelig mer målriktig og stabil enn den første. Men i og med at den må løpe fritt, kreves større dimensjoner på stålstengene de skal løpe langsetter enn den gromme føringa.

Har bestillt en av hver av disse i 16, 20, 25 og 30 mm.

Disse koster nesten ingenting fra kina og tenker å prøve å matche dem med stålstenger jeg finner her hjemme for å se om presisjonen er god nok eller om de går i søpla.

Inntil jeg får avgjort dette, står framdriften litt i stampe. Jeg får likevel skisset litt på begge muligheten i mellomtiden slik at jeg er litt forberedt når det smeller.

Ellers er det kommet brev fra Posten på at Nema 23-motorene har landet. Jeg undres litt over hvorfor DHL og alle utlendingene greier å levere direkte på døra mens Posten først sender ut brev med hjemmeoppgave som skal bæres til bake til posten før man får varene utlevert. De store gutta ringer dessuten ofte på forhånd men det gjør aldri posten. Jeg lurer bare på hvorfor.

Noen som har meninger eller erfaringer med føringer?



[OB-BB]

Alle delene er ikke på bordet ennå men jeg har laget noen foreløpige skisser til å vise fram. Konstruksjonen er blitt forholdsvis høy på grunn av at jeg ønsker en effektiv arbeidshøyde på 100 mm. Dette belsater føringene langs X-aksen - mer enn jeg hadde sett for meg og jeg må derfor lage en lettere øsning enn jeg hadde sett for meg først.

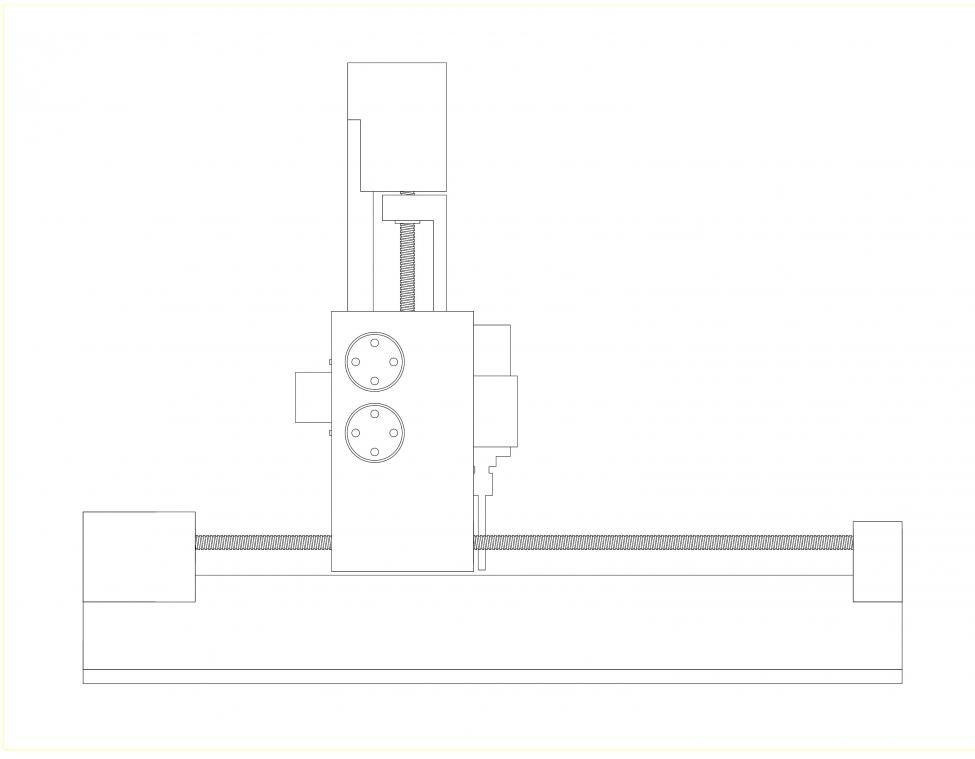

Her er fresen sett fra siden langs X-aksen

Samme visning men med mesteparten av detaljer innover synlig

Fresen sett fra siden langs Y-aksen

Y-aksen med mesteparten av detaljer innover synlig



[Scrooge]

Interessant.
Men kan du ikke redusere belastningen på x-aksen litt, ved å snu lagringene / føringene 180grader?
Det vil selvsagt gi begrensninger hva totalvandring langs x-aksen angår, men det er kanskje rom for dette?



[Audiophile-Arve]

Ein 4-motors platespelar? Dobbel VPI, kanskje ? Eller ein Kuzma?



[Scrooge]

Morroklumpen!



[OB-BB]

Jo, jeg har prøvd å modellere det, men da vil jeg, som du påpeker, miste litt av vandringene langs denne aksen. Det i seg selv er ikke avgjørende, men hvis jeg ikke gjør en radikal endring (som jeg ennå ikke har funnet ut hva skulle bli), forflyttes tyngdepunktet (i forhold til tegningene) lenger mot høyre i og med at motoren må dras den veien. Imidlertid vil jeg kunne orientere skruen midt mellom gliderne - noe som er positivt.

Alt avhenger imidlertid om pasningen mellom stengene jeg kommer til å bruke (25 eller 30 mm) blir god nok. Hvis den ikke blir det, må jeg nok gå for de dyre lineærføringene. Dette har jeg for så vidt planlagt i og med at jeg har konstruert vangene slik jeg har gjort det.

Imidlertid tror jeg nok at Y-aksen blir slik den er skisset - hvis de tiltenkte runde føringene ikke er helt for jævlige.

Jeg tror at jeg skal klare å redusere vekten betraktelig og samtidig oppnå god stabilitet med litt edruelig tenkning og innsprøytet polyuretanskum.
