drossels Diy tråd

[Sven_Palvig]

Jeg har 6 forstærkere stående. Bygget af Drossel.
Fire monoblokke med Holton 800, 800 watt i 4 ogm og 500 watt i 8 ohm, samt to stereo forstærkere med Holton 300.
Gode vellydende forstærkere.



[Drossel]

Du mangler at høre de nyeste Holtons 1000. De slår de andre med en bred margin. Takket være SMPS forsyningen først og fremmest tror jeg. Måske du kan komme til Hans på fredag?



[Drossel]

Arbejder på First One Mosfet Large. Med 1200 w Smps pr kanal. Kabinettet er genbrug. Har rummet samme forstærker med traditionel strømforsyning.



[El-retur]

Klarer du å starte smps med de kondensatorene?



[Drossel]

Hmm time vil show. Der er faktisk lidt modstand i Mundorf kondensatorerne. Det er jo firepoler. Der er 10000 uf pr rail efter Smps. Har selv spekuleret på det El-retur.



[Drossel]

Tror dere man kan sætte små modstande på railen ud fra Smps?



[El-retur]

Hmm time vil show. Der er faktisk lidt modstand i Mundorf kondensatorerne. Det er jo firepoler. Der er 10000 uf pr rail efter Smps. Har selv spekuleret på det El-retur.

Prøvde med en smps her om dagen med 4700uf kondensator,det gikk ikke så bra.
Men ville jo prøvd og se om den klarte å starte opp kondensatorene.



[bambadoo]

Bør stå i specs hva some er maks anbefalt.



[KJ]

Prøvde med en smps her om dagen med 4700uf kondensator,det gikk ikke så bra.
Men ville jo prøvd og se om den klarte å starte opp kondensatorene.

Ulike SMPS forskyninger oppfører seg veldig ulikt mht kapasitv last. Noen tåler hva som helst, andre tåler minimalt før det blir enten problemer med oppstart (for stor ladestørm ved påslag) eller ustabilitet i drift. Som bambadoo nevner bør dette være omtalt i dataarket/spesifikasjonene.

mvh
KJ



[El-retur]

Ulike SMPS forskyninger oppfører seg veldig ulikt mht kapasitv last. Noen tåler hva som helst, andre tåler minimalt før det blir enten problemer med oppstart (for stor ladestørm ved påslag) eller ustabilitet i drift. Som bambadoo nevner bør dette være omtalt i dataarket/spesifikasjonene.

mvh
KJ

Ja, jeg vet,tenkte derfor det kanskje kunne vært greit å testet før alt var montert i sammen



[KJ]

Er det ikke HYPEX SMPS 1200 ? Obs:

https://www.diyclassd.com/media/8c/22/86/1646037796/SMPS1200Axx0_10xx.pdf

Det er ikke godt å si hva den gjør dersom det blir for meget. Er det 3X 3300 µF ekstern last pr spenning ?

mvh
KJ



[Drossel]

Ja 3 x 3300 uf externt.



[KJ]

Da gjelder det å følge med på hvordan forsyningsspenningene oppfører seg ved oppstart og i drift.

mvh
KJ



[Drossel]

Som jeg læser det er den godt nok beskyttet mod overload.



[KJ]

Jo den er nok godt beskyttet mot overload og kortslutninger, men spørsmålet med kapasitiv last er om lasten ved oppstart setter strømforskyningen i overload.

Når jeg ser litt nærmere på dataarket så står det i revisjonshistorikken at kapasitv last gjelder for AUX spenningene, spesifikasjonen for kapasitiv last står også etter Vaux i tabellen, så det kan se ut som det ikke gjelder for høynivå spenningen til effektrinnet. Det kan med andre ord hende at det går brillefint.

mvh
KJ



[Drossel]

Vi har opdaget at der er fasefejl på Hilton 1000 modulerne men Holtons nægter.



[senilix]

Hej Drossel,

Hvordan skal det forståes? Er forstærkerne inverterende?



[El-retur]

Hvordan har du funnet ut det?



[Drossel]

Åbenbart en smule mere forstærkning på den ene fase end på den anden.



[Drossel]

En kammerat målte det. Han var dygtig under uddannelsen og kom op til dronningen.



[HasseBasse]

Forstår bedre så.... Dette har jo intet med fasefejl at gøre. Gainforskel mellem 2 forstærkerhalvdele er noget helt andet



[Drossel]

Forstår bedre så.... Dette har jo intet med fasefejl at gøre. Gainforskel mellem 2 forstærkerhalvdele er noget helt andet

Ok



[Drossel]

Jeg afmonterer de fire print med de ialt 8 stk 3300 uf.
Kan forstå på indlæggene at det vil være det klogeste?



[Drossel]

Prøvede alligevel og det gik godt. Men har ikke justeret tomgang strøm endnu. Så det er endnu uvist hvordan det går.



[Drossel]

First One - mosFET amplifier module

:)

www.diyaudio.com



[KJ]

Hvor mye tomgangsstrøm kjører den på ?

Mvh
KJ



[Drossel]

Husker det ikke. Skal læse mig op på det før justering. Har bygget flere men det er nogle år siden.



[Drossel]

Tænker justere til 50 grader på køleplader ved sommer temperatur



[Drossel]

Bliver belært om at en 400 w Smps svarer til 200.000 uf. Vistnok helt uden elektrolytter.



[Drossel]



[Drossel]

Lige hvad jeg skal bruge til mine Holtons 1200.

110V DC power supply, 3000W • DWE

The MW3001-PS120 is a power supply with an input voltage of 230V AC and an adjustable stabilized output voltage of 110V DC.

www.dwe-oss.eu

Tog mig lang tid at finde. Eller kanskje problemer med for meget kapacitet på den forstærker.



[xerxes]

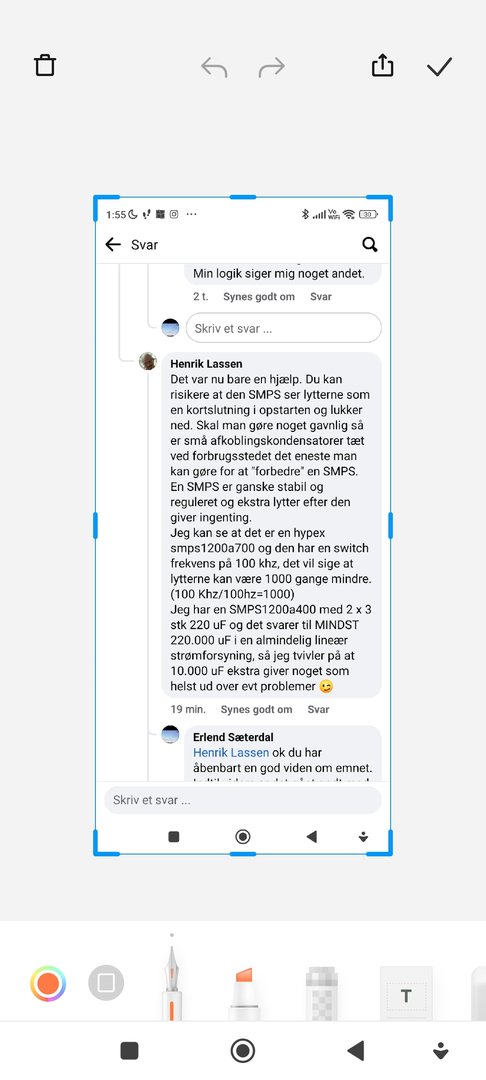

Vis vedlegget 918869

Det var det jeg trodde.



[Drossel]

Anthony Holton har angiveligt fremstillet et extra filter til at placere efter smps for at fjerne rest produkterne af støj. Venter på en pris for det.



[Drossel]

The SMPS output filter board will cost $300.00AUD plus shipping.
It will use some very heavy duty high quality Wurth Eletronics Audio inductors and and as many as 4 large filter capacitors.
This allows you to customize the output buffering.
The filter will handle both the Positive and Negative supply rails.



[Drossel]

Smadder ærgerligt har samlet en current feedback first one. Justerede ene kanal og det gik fint. Med andet modul gikk noget galt med målepindende. Meget små punkter at placere på. Ene halvdel af det ene print har taget skade. Regner det for umuligt at lave. Tænker det er en enkelt smd småsignal transistor. Sikkert ikke til at skaffe.



[El-retur]

Uff,kjipt



[senilix]

Hej Drossel,

Hvorfor tror du at de smd småsignal transisitorer ikke er til at skaffe?



[Drossel]

Hej Drossel,

Hvorfor tror du at de smd småsignal transisitorer ikke er til at skaffe?

Har ikke diagrammet engang. Men har en mindre version af de moduler. Måske jeg kan hente en der. Men at lodde de små af og på med mine elendige øjne. Hmm!!!



[Drossel]



[Drossel]

Lige over terminalen med den blå ledning. Hvordan fjerner man den? Ikke let uden at beskadige printet. Ville gerne betale en der kunne gøre det.
