GroundSound workshop

[madman]

F100mA og F315mA finnes på fjernlager i Sætre
-m



[Hornlyd]

Skiftet sikring. Sikringen gikk ikke. Alt OK tilsynelatende men ingen lyd. Helt tyst.



[Hornlyd]

Kom til og fikk målt de tre lysebrune til høyre og alle målte 0 Ohm. Er de OK da?



[tofter]

Kjedelig at den ikke er i orden.

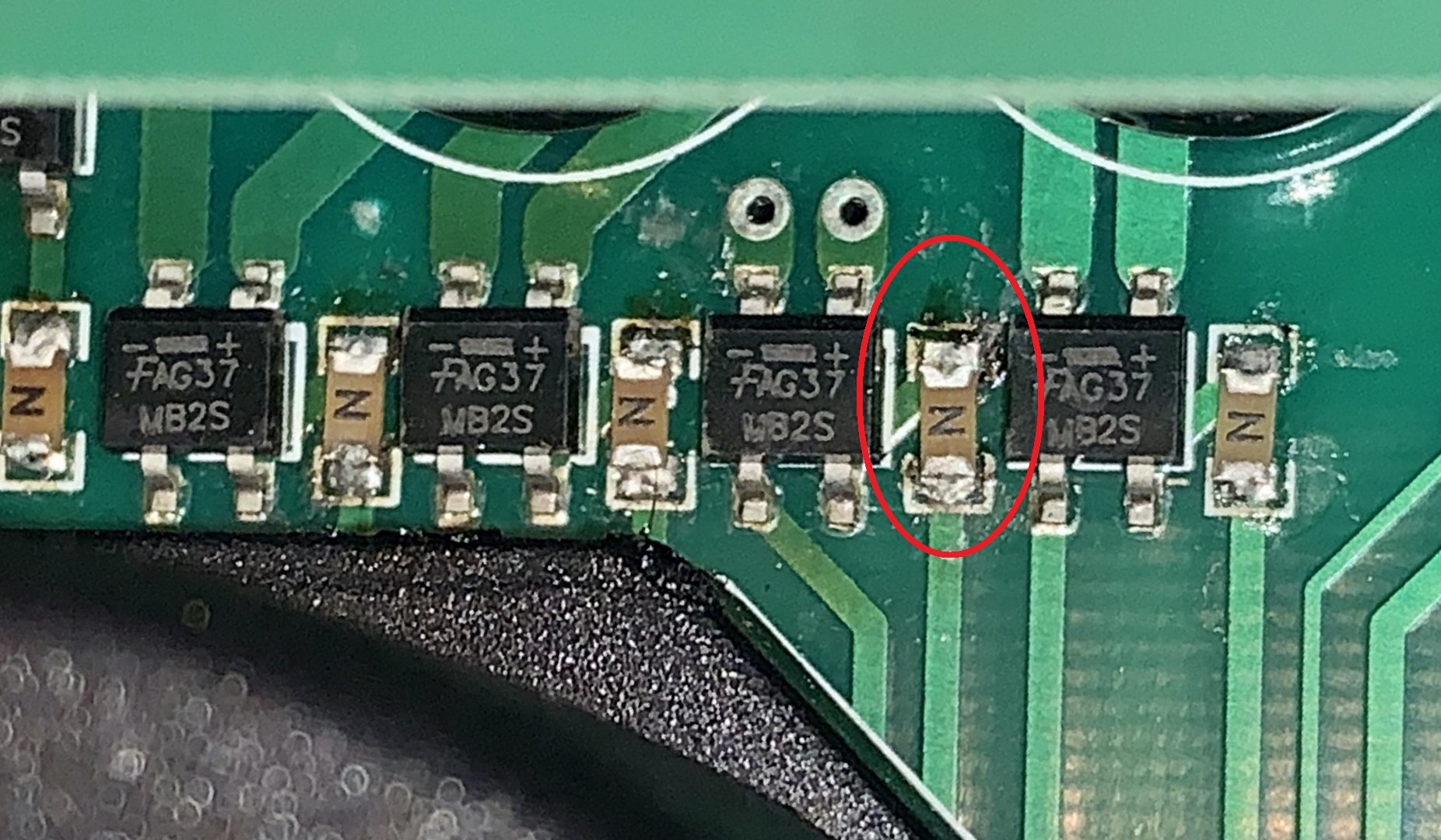

Sikter du til SMD sikringen? Det er den jeg ringet rundt som er til utgangsrelé. Men du hører tydelig om denne er i orden hvis det er et forsinket "klikk" når du skrur på enheten.



[Hornlyd]

Får høre hva Robert sier også. Gjøre systematisk feilsøking. Litt kjedelig å måtte sende tilbake til Danmark igjen.



[Hornlyd]

Jeg skrev at jeg mistenker at analogutgangene er døde da jeg tror det er mindre sus på tomgang nå.

Fikk følgende svar fra Danmark:

Okay - så må du lige prøve at måle spændingerne til mainboard:

+/-Vs = ~ +/- 11Vdc

Vcc = ~ 8Vdc

Vdd = ~ 7Vdc

Ref GND / AGND


Vil noen geleide meg gjennom målingene? Må skaffe meg et voltmeter først.



[tofter]

Det er disse punktene hvor ledningene er tilkoblet du skal måle på. Referanse (sort pinne) på DGND.



[Hornlyd]

Med strømmen tilkoblet og slått på selvfølgelig.

Det er disse punktene hvor ledningene er tilkoblet du skal måle på. Referanse (sort pinne) på DGND.



[tofter]

Det er en fordel
Ta det rolig og pass på målepinnene så de ikke sklir og skaper kortslutning mellom loddepunktene.



[Hornlyd]

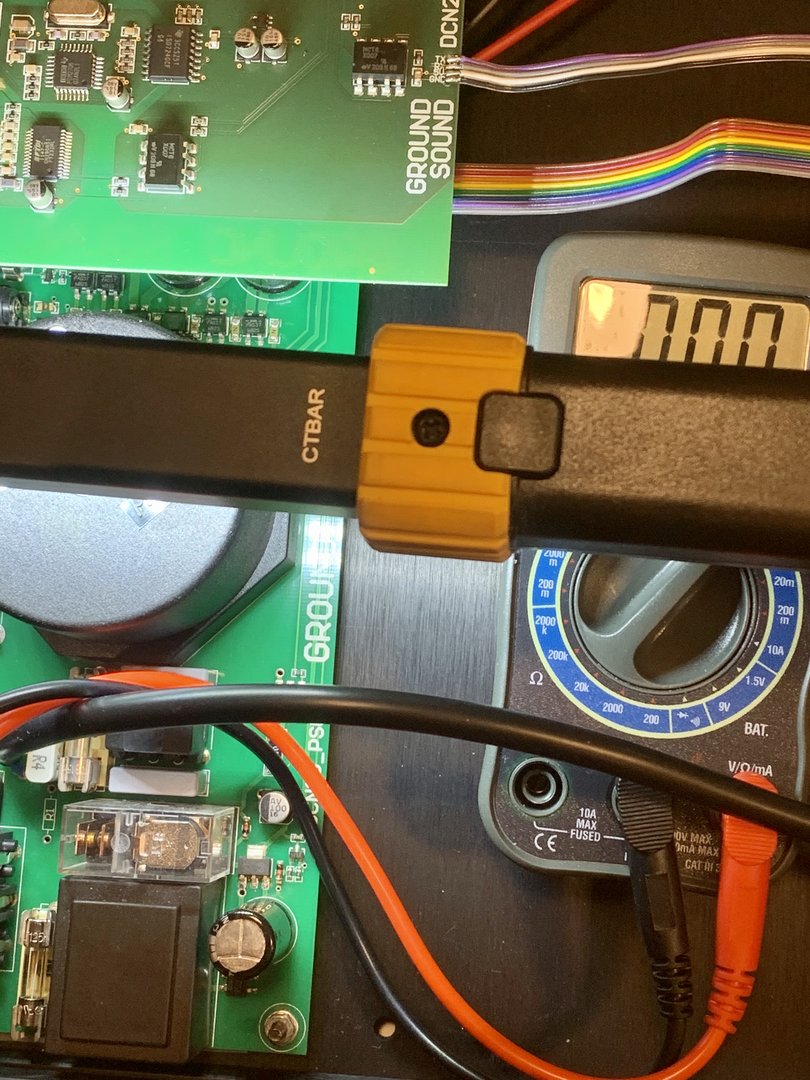

Da har jeg fått tak i mulitimeter.

Spenningene på hovedkortet er innafor OK

Robert ba meg måle SMP sikringene som du foreslo (og også en annen GS eier på PM som hadde hatt samme problem.

Jeg målte de tre ytterste (lettest tilgjengelige i går og en gang til i dag) og alle måler 0 ohm.



[tofter]

De tre ytterste, omfatter det denne som er ringet rundt her? Måler de 0 ohm er de vel i orden, du kan forsøke med pipefunksjon hvis multimeter har det.
Men som nevnt er det ikke nødvendig å vurdere dette som feilkilde hvis du hører relé legger inn (litt tidsforsinket ift. påslag).

Er nok avhengig av profesjonell hjelp fra Robert for å komme videre.

PS: Jeg har reserve sikring (SMD), hvis det viser seg at denne er defekt.



[Hornlyd]

Jeg hører relé både fra psu og deretter hovedkort når jeg slår på hovedbryter



[Hornlyd]

Men kan det være en opplagt ting i innstillingene jeg ikke har tenkt på?

Har som sagt testet forsterkerne med iphone koblet rett på og de virker.



[Hornlyd]

Robert svarer:

Hej - så er der sikkert gået en SMD sikring på PSU printet.
En af de bagerst sikringer på printet. Mål sikringerne om der er gennemgang UDEN spænding på DCN28!


Jeg har kun målt de tre ytterste til høyre.

Kommer ikke til med målepinnene på de andre, det er trangt. Noen innspill?



[Hornlyd]

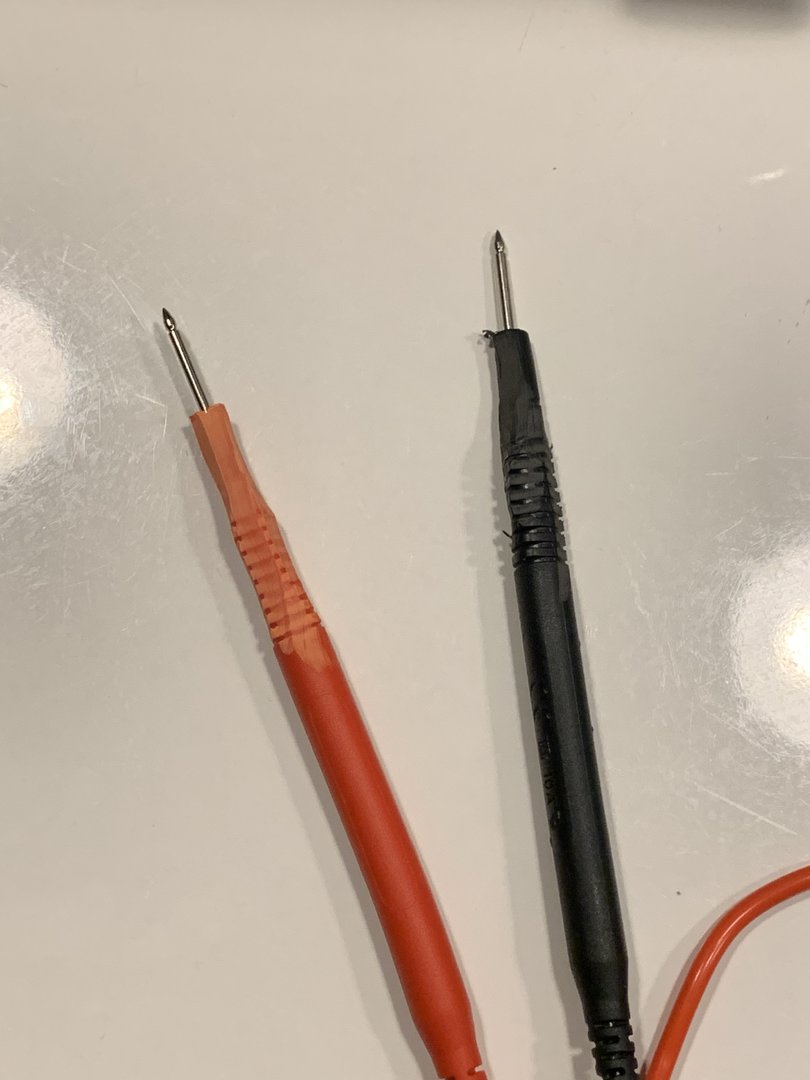

Spikket målepinnene med kniv



[Hornlyd]

Alle 6 SMD sikringer måler null ohm. Ergo OK?
Målte begge glass-sikringene også og de er også OK.



[oks81]

Null ohm over SMD da er dem nok ok.

Når sikringer er ok, og en ikke ser helt tydelig brente komponenter etc begynner det fort bli litt vanskelig.



[Hornlyd]

ringte Robert nå, han forstod norsk fint

Når jeg målte:
Agnd på -vs fikk jeg 1,4 volt
Det skal være ca 11 volt

Ergo, ikke nok strøm på hovedkortet

Han tror en av sikringene har gått, jeg sier jeg har målt alle 6

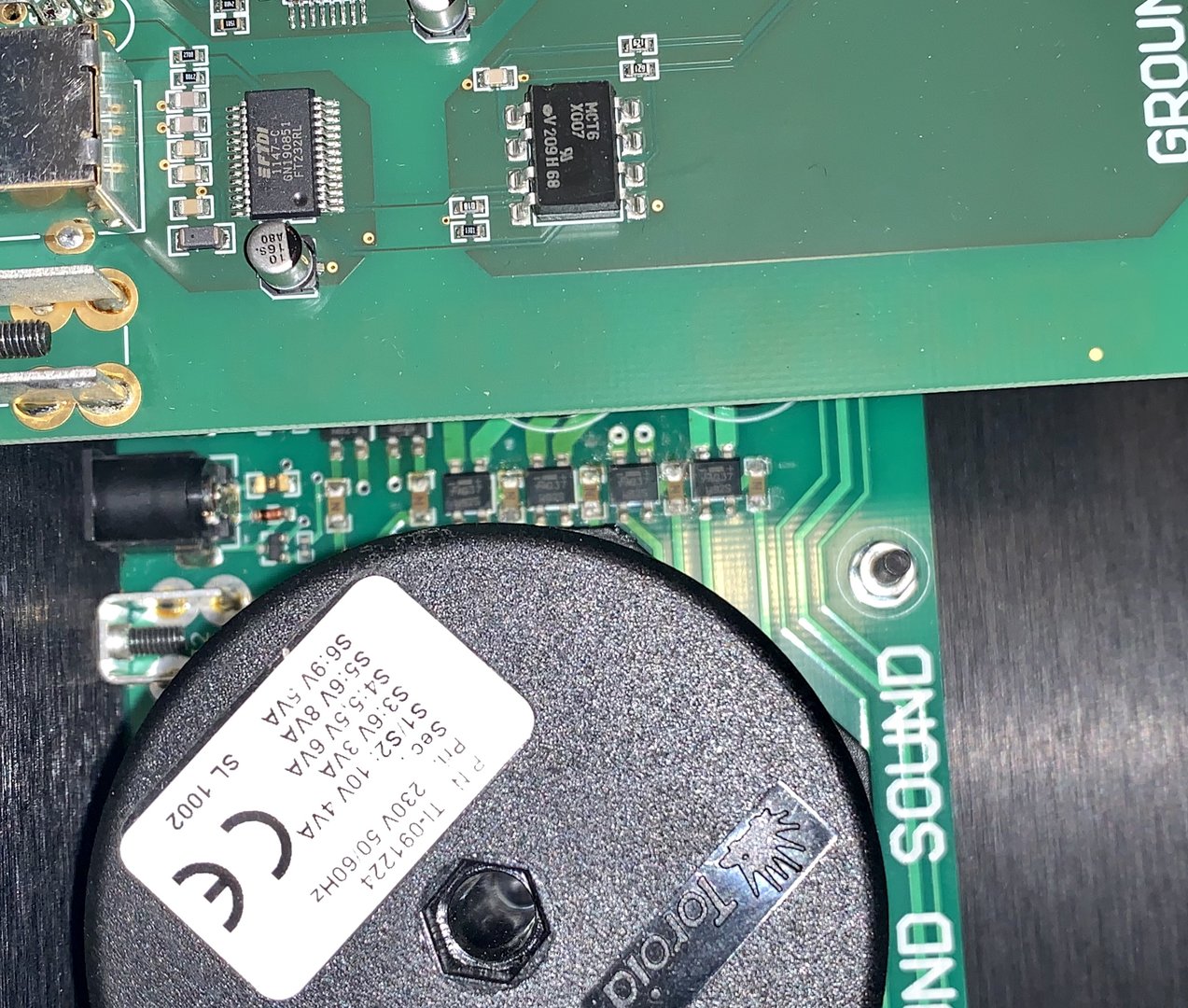

Da ber han meg måle de små sorte firkantede med fire ben
skal måle AC og få ca 10 volt

hvor setter jeg pinnene da? Han sa på de mot trafoen tror jeg?

litt nervepirrende å stikke pinnene bortpå der med spenning på??

er det ikke spenning der så har en av viklingene i trafoen røket
(trafoen er ikke hyllevare hos produsenter men Robert har trolig en)



[oks81]

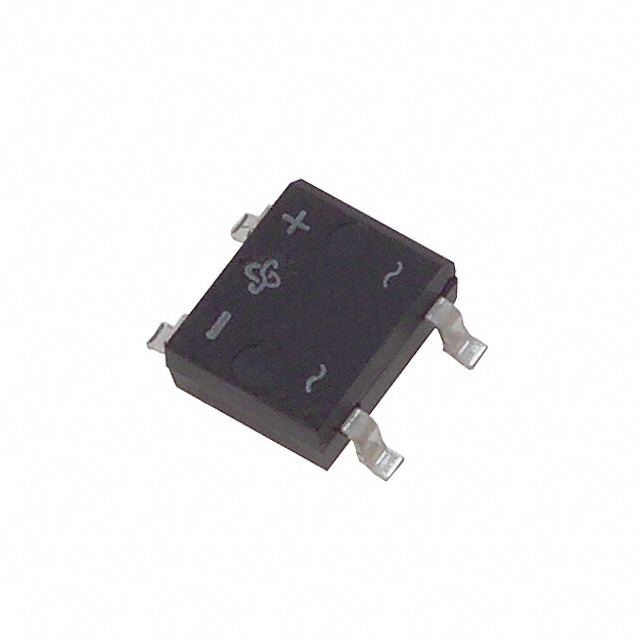

Dem sorte duppedingsene er likerettere.

Når du måler inn på dem så måler du AC spenning.
Pinnene som er mot trafo er AC ref. innlegg #291 av Tofter.
Dem brune sikringene ser ut til å ligge i serie fremfor likeretterne.



[Hornlyd]

Likeretterne skal måle ca 10V på AC siden

Mine måler: 6,1 / 5,5 / 9,3 / 6,2

Ergo, trafoen er vel defekt?


En liten tanke. Noen er kanskje ukomfortable med å fortelle om feil på eget utstyr i frykt for lavere ettermarkedspris?
Jeg tenker at deling av kunnskap kan hjelpe andre i samme situasjon. Det skjer hele tiden ting med litt mer spesielt HiFi utstyr og ofte er feilene mindre alvorlige enn man tror. Har man fikset det, skifet del eller til og med modifsert/forsterket noe som ikke var bra nok, ja så funker produktet. Litt som å ha en veteran-Porsche, "permen" med dokumentasjonen er en vesentlig del av verdien. Et eksempel er Anaview AMS1000. Jeg ville heller kjøpt en forsterkermodul hvor en med kyndig hånd hadde loddet på alle signalkablene direkte på terminalblokka enn å få en ny modul hvor dette uansett må gjøres en vakker dag.



[Hornlyd]

Måler fortsatt og oppdager diverse



[Hornlyd]

Da er GS reparert av Robert. Det var ikke trafoen men PSU kortet.

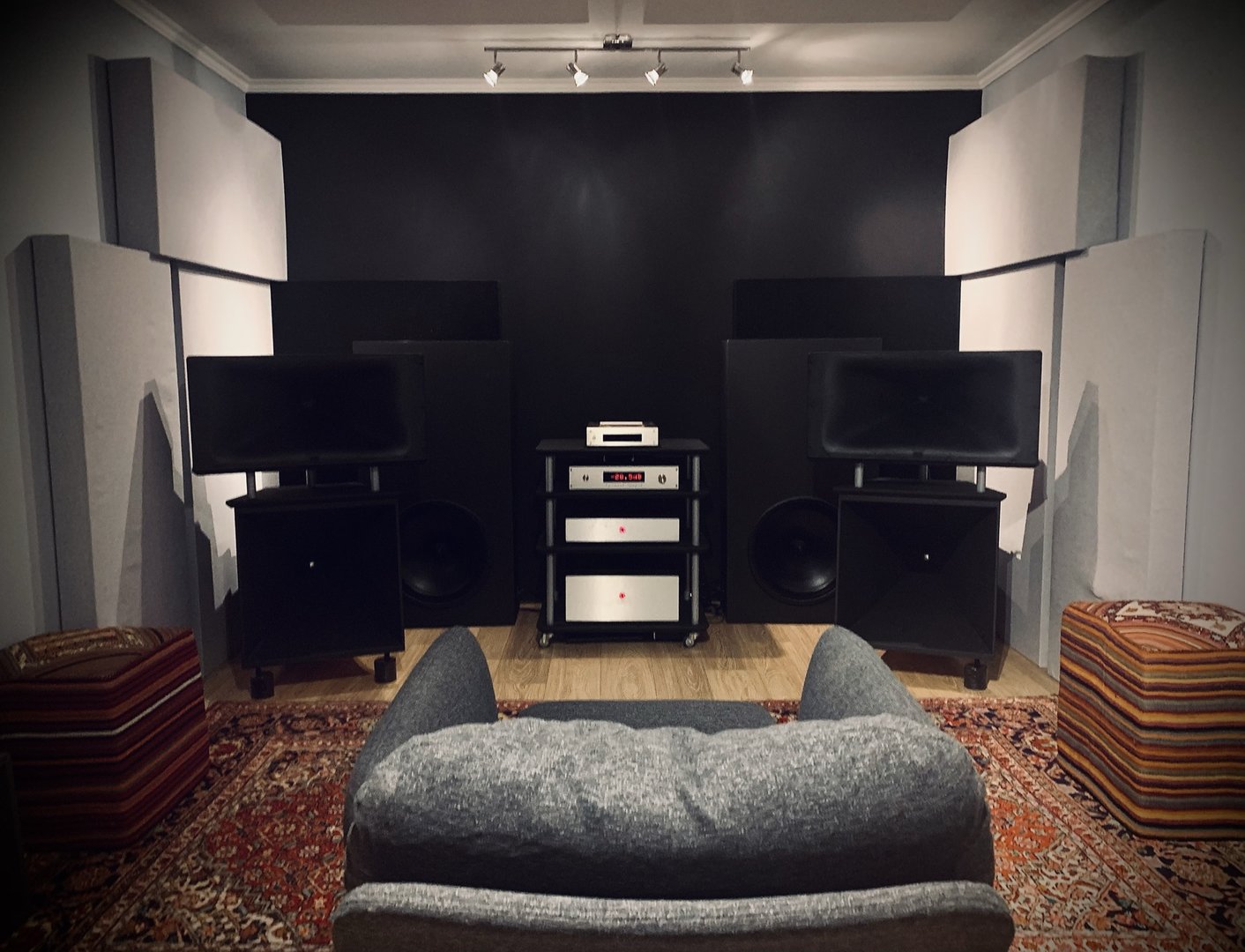

Og jeg har endelig lyd i stor riggen



[Hornlyd]

Et software spørsmål:

Når jeg har laget en setup-fil, lagret den, og begynner med mute og unmute av softwaren i respektive kanaler (subb, midbass, diskanthorn) så henger mutingen seg opp i enkeltkanaler selv om mute boksen er avkrysset i softwaren. Har laget flere setuper fra bånn av men det samme skjer hver gang?

Jeg har ikke møtet fysisk i Groundsound enheten sine innstillinger. Dette er utelukkende software relatert.

Noen som har vært borti det samme?



[druntblunt]

Jeg kommer til å forenkle oppsettet mitt betydelig i tiden som kommer. Vil det være noen interesse her for å kjøpe en brukt DCN-28 mon tro? Hva vil realistisk pris ligge på tror dere?
